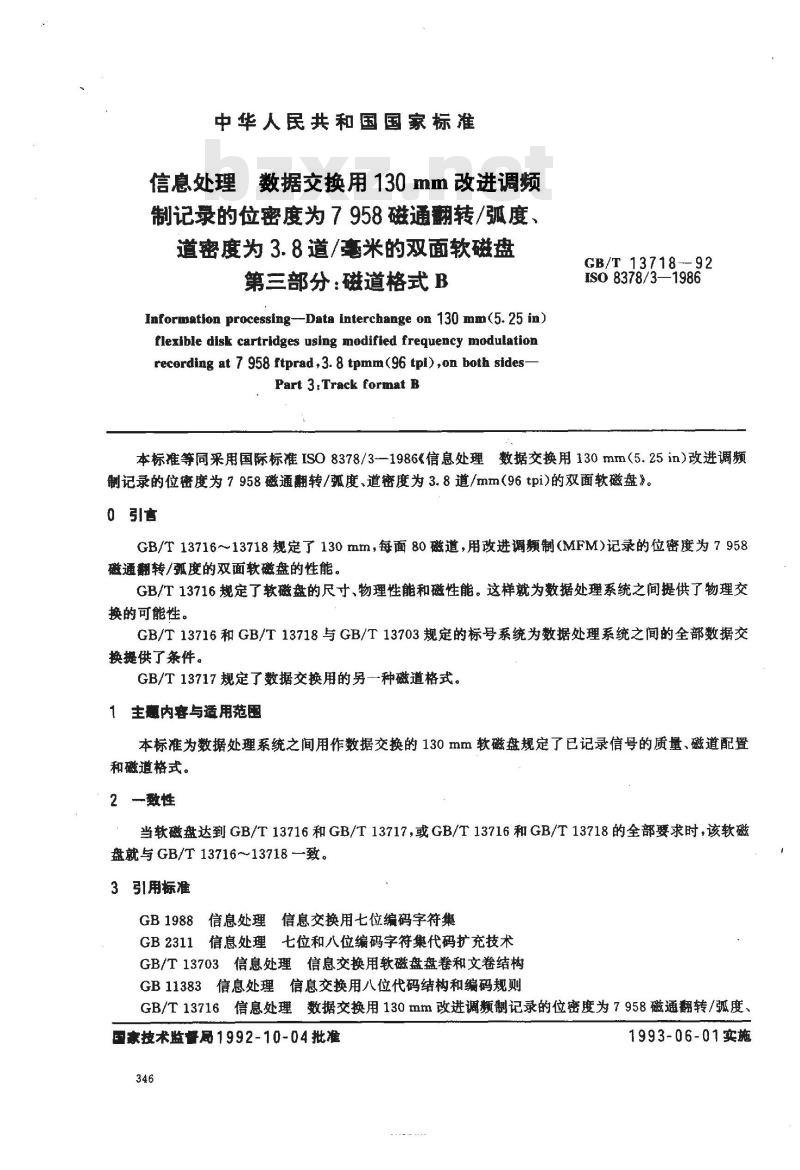

中华人民共和国国家标准
信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为3.8道/毫米的双面软磁盘第三部分：磁道格式B
Information processing-Data interchange on 130 mm(5. 25 in)flexible disk cartridges using modified frequency modulationrecerding at 7 958 ftprad,3. 8 tpmm(96 tpi),on both sides-Part 3.Track format B
GB/T 13718--92
ISO 8378/3—1986
本标准等同采用国际标准ISO8378/3—1986《信息处理数据交换用130mm（5.25in）改进调频制记录的位密度为7958磁通翻转/弧度、道密度为3.8道/mm(96tpi)的双面软磁盘》。0引言
GB/T13716~13718规定了130mm，每面80磁道，用改进调频制（MFM）记录的位密度为7958磁通翻转/弧度的双面软磁盘的性能。GB/T 13716规定了软磁盘的尺寸、物理性能和磁性能。这样就为数据处理系统之间提供了物理交换的可能性。
GB/T13716和GB/T13718与GB/T13703规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
GB/T13717规定了数据交换用的另一种磁道格式。1 主患内容与适用范围
本标准为数据处理系统之间用作数据交换的130mm软磁盘规定了已记录信号的质量、磁道配置和磁道格式。
2数性
当软磁盘达到GB/T13716和GB/T13717，或GB/T13716和GB/T13718的全部要求时，该软磁盘就与GB/T13716～13718一致。3引用标准
GB1988信息处理信息交换用七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB/T13703信息处理信息交换用软磁盘盘卷和文卷结构GB11383信息处理信息交换用八位代码结构和编码规则GB/T13716信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、国豪技术监督局1992-10-04批准346
1993-06-01实施
GB/T 13718--92

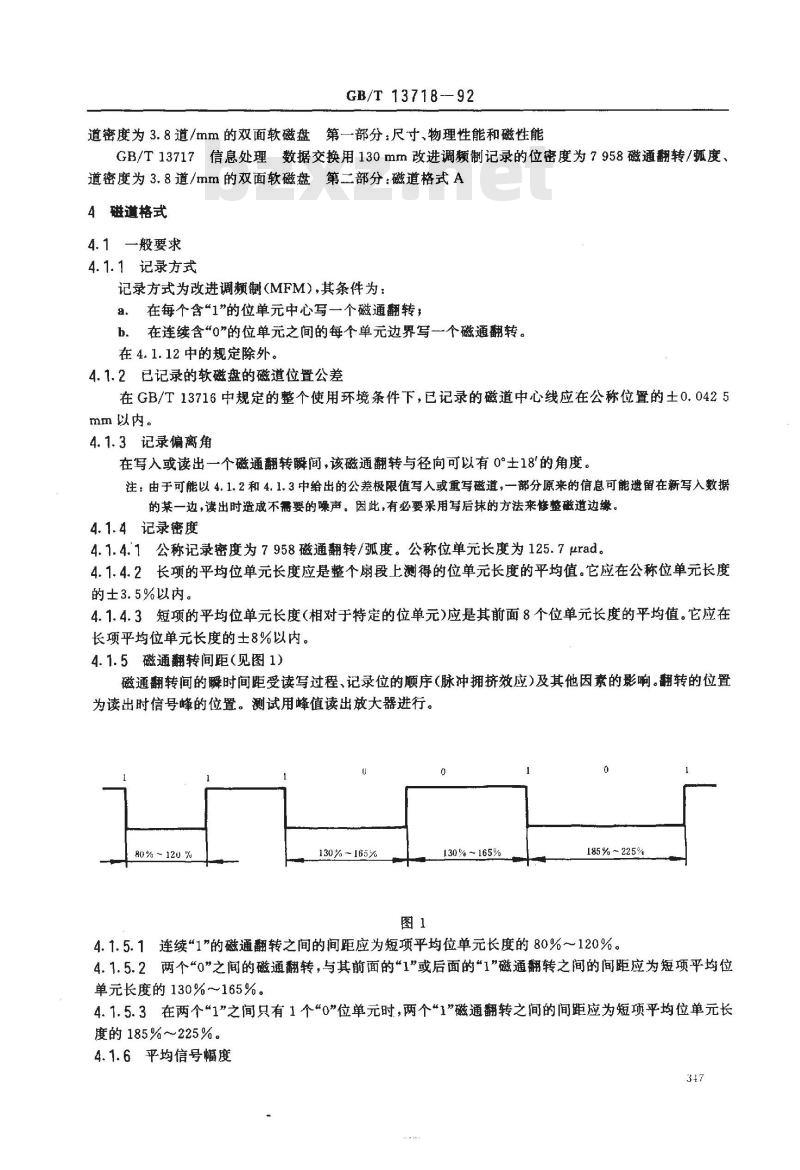

道密度为3.8道/mm的双面软磁盘第一部分：尺寸、物理性能和磁性能GB/T13717信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/孤度、道密度为 3.8道/mm的双面软磁盘第部分：磁道格式 A4磁道格式
4.1—般要求
4.1.1记录方式
记录方式为改进调频制（MFM），其条件为：a。在每个含“1”的位单元中心写一个磁通翻转，b．在连续含o”的位单元之间的每个单元边界写-一个磁通翻转。在4.1.12中的规定除外。
4.1.2已记录的软磁盘的磁道位置公差在GB/T13716中规定的整个使用环境条件下，已记录的磁道中心线应在公称位置的土0.0425mm以内。
4.1.3记录偏离角
在写人或读出一个磁通翻转瞬间，该磁通翻转与径向可以有0°士18°的角度。注：由于可能以4.1.2和4.1.3中给出的公差极限值写入或重写磁道，一部分原来的信息可能遗留在新写入数据的某一边，读出时造成不需要的噪声。因此，有必要采用写后抹的方法来修整磁道边缘。4.1.4记录密度
4.1.4.1公称记录密度为7958磁通翻转/弧度。公称位单元长度为125.7μrad。4.1.4.2长项的平均位单元长度应是整个扇段上测得的位单元长度的平均值。它应在公称位单元长度的士3.5%以内。
4.1.4.3短项的平均位单元长度（相对于特定的位单元)应是其前面8个位单元长度的平均值。它应在长项平均位单元长度的士8%以内。4.1.5磁通翻转间距（见图1）
磁通翻转间的瞬时间距受读写过程、记录位的顺序（脉冲拥挤效应）及其他因素的影响。翻转的位置为读出时信号峰的位置。测试用峰值读出放大器进行。U
～ 120 %
130%-165
130%~165%
185%~225%
4.1.5.1连续“1”的磁通翻转之间的间距应为短项平均位单元长度的80%～120%。4.1.5.2两个“0”之间的磁通翻转，与其前面的“1”或后面的“1”磁通翻转之间的间距应为短项平均位单元长度的130%～165%。
4.1.5.3在两个“1”之间只有1个“0”位单元时，两个1磁通翻转之间的间距应为短项平均位单元长度的185%~225% 。
4.1.6平均信号幅度
GB/T 13718—92

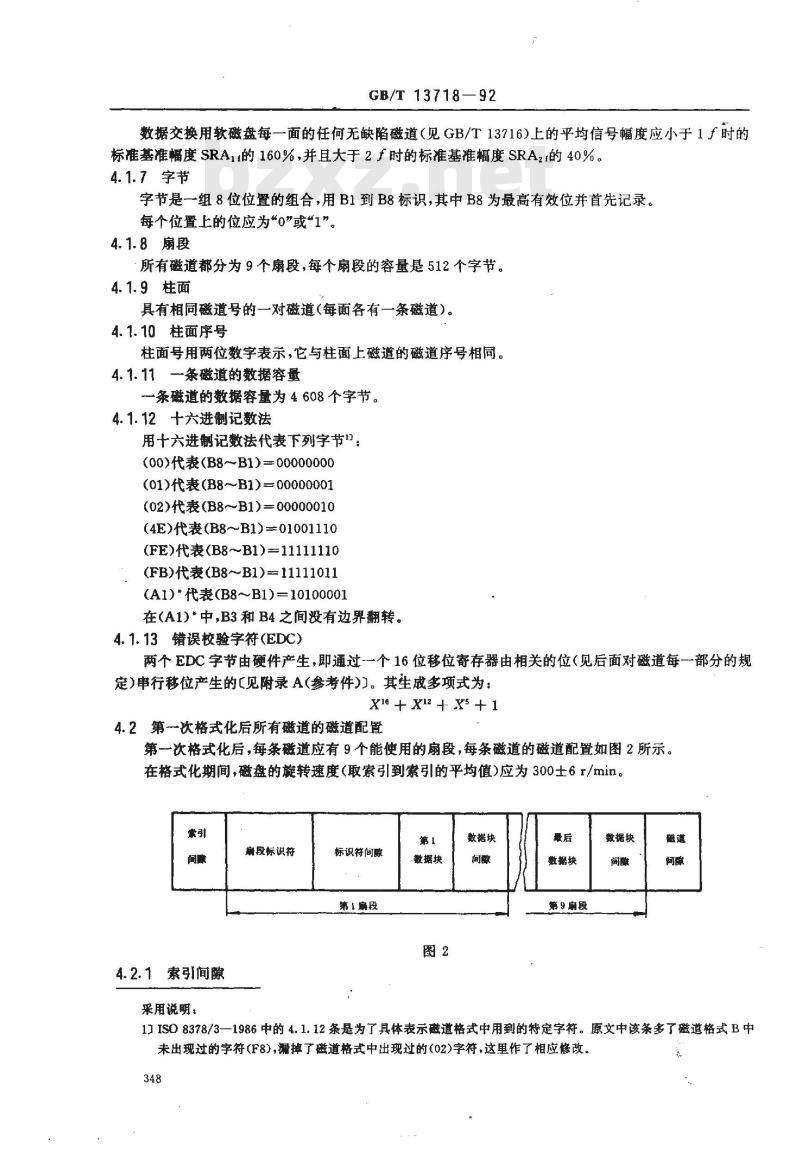

数据交换用软磁盘每一面的任何无缺陷磁道（见GB/T13716）上的平均信号幅度应小于1f时的标准基准幅度SRA1 的 160%,并且大于 2 f时的标准基准幅度 SRAz t的 40%。4.1.7字节
字节是一组8位位置的组合，用B1到B8标识，其中B8为最高有效位并首先记录。每个位置上的位应为“0”或“1”。4.1.8扇段
所有磁道都分为9个扇段，每个扇段的容量是512个字节。4.1.9柱面
具有相同磁道号的一对磁道（每面各有一条磁道）。4.1.10柱面序号
柱面号用两位数字表示，它与柱面上磁道的磁道序号相同。4.1.11一条磁道的数据容量
一条磁道的数据容量为4608个字节。4.1.12十六进制记数法
用十六进制记数法代表下列字节1\(00)代表（B8～B1)=00000000
(01)代表(B8～B1)=00000001
(02)代表(B8～B1)=00000010
(4E)代表(B8～B1)=01001110
(FE)代表(B8～B1)=11111110
(FB)代表(B8～B1)=11111011
(A1)代表(B8～B1)=10100001
在(A1)*中,B3和 B4 之间没有边界翻转。4.1.13错误校验字符(EDC)
两个EDC字节由硬件产生，即通过一个16位移位寄存器由相关的位（见后面对磁道每一部分的规定)串行移位产生的(见附录A(参考件))。其生成多项式为：X16 + X12 + Xs + 1
4.2第一次格式化后所有磁道的磁道配置第一次格式化后，每条磁道应有9个能使用的扇段，每条磁道的磁道配置如图2所示。在格式化期间，磁盘的旋转速度（取索引到索引的平均值）应为300士6r/min。蒙引
4.2.1索引间隙
采用说明：
扇段标识符
标识符间麟
第1扁段
数据块
数据块
数据块
第扇段
数据块
11IS08378/3一1986中的4.1.12条是为了具体表示磁道格式中用到的特定字符。原文中该条多了磁道格式B中未出现过的字符(F8)，漏掉了磁道格式中出现过的(02)字符，这里作了相应修改。348
GB/T 13718—92

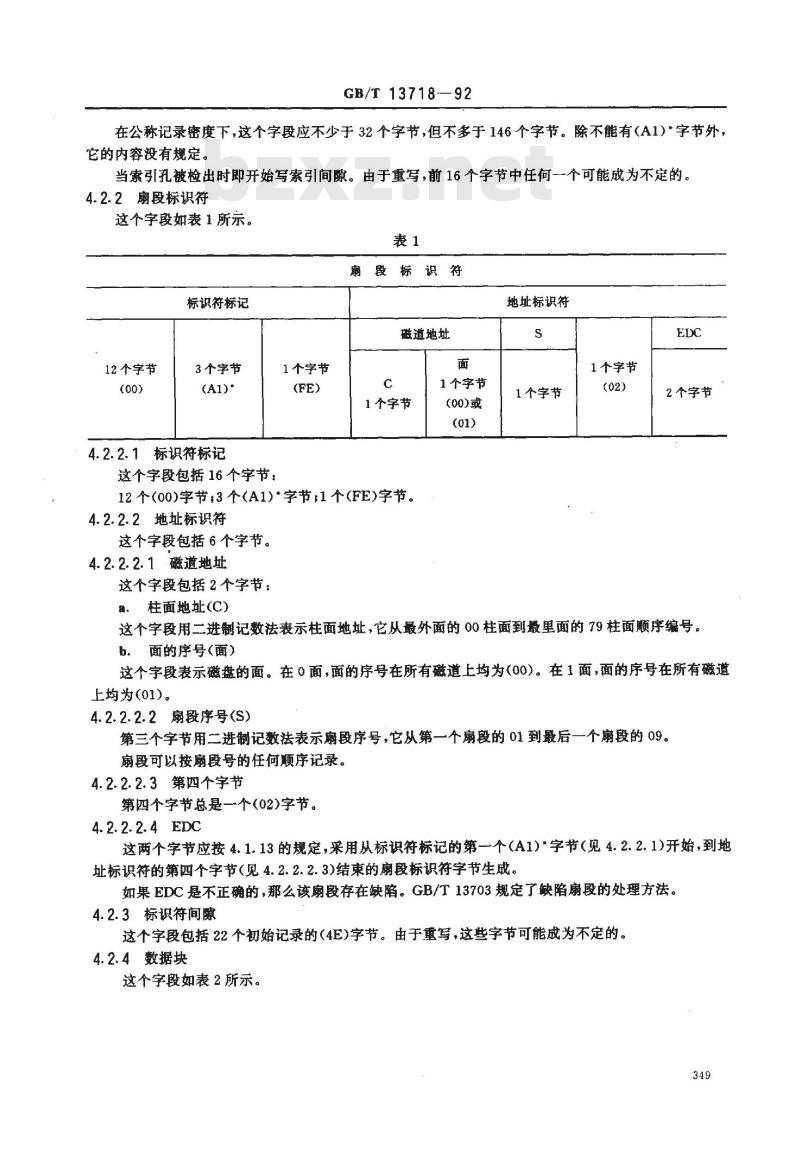

在公称记录密度下，这个字段应不少于32个字节，但不多于146个字节。除不能有（A1）*字节外，它的内容没有规定。
当索引孔被检出时即开始写索引间隙。由于重写，前16个字节中任何一个可能成为不定的。4.2.2扇段标识符
这个字段如表1所示。
扇段标识符
标识符标记
12个字节下载标准就来标准下载网
3个字节
(A1)·
4.2.2.1标识符标记
这个字段包括16个字节：
1个字节
磁道地址
1个字节
1个字节
12个(00)字节3个(A1)*字节；1个(FE)字节。4.2.2.2地址标识符
这个字段包括6个字节。
4.2.2.2.1磁道地址
这个字段包括2个字节：
柱面地址(C)
(00)或
地址标识符
1个字节
1个字节
2个字节
这个字段用二进制记数法表示柱面地址，它从最外面的00柱面到最里面的79柱面顺序编号。b．面的序号(面)
这个字段表示磁盘的面。在0面，面的序号在所有磁道上均为（00）。在1面，面的序号在所有磁道上均为(01)。
4.2.2.2.2扇段序号(S)
第三个字节用二进制记数法表示扇段序号，它从第一个扇段的01到最后一个扇段的09。扇段可以按扇段号的任何顺序记录。4.2.2.2.3第四个字节
第四个字节总是一个(02)字节。4. 2.2. 2.4 EDC
这两个字节应按4.1.13的规定，采用从标识符标记的第一个（A1）\字节（见4.2.2.1)开始，到地址标识符的第四个字节（见4.2.2.2.3)结束的扇段标识符字节生成。如果EDC是不正确的,那么该扇段存在缺陷。GB/T 13703 规定了缺陷扇段的处理方法。4.2.3标识符间隙
这个字段包括22个初始记录的（4E)字节。由于重写，这些字节可能成为不定的。4.2.4数据块

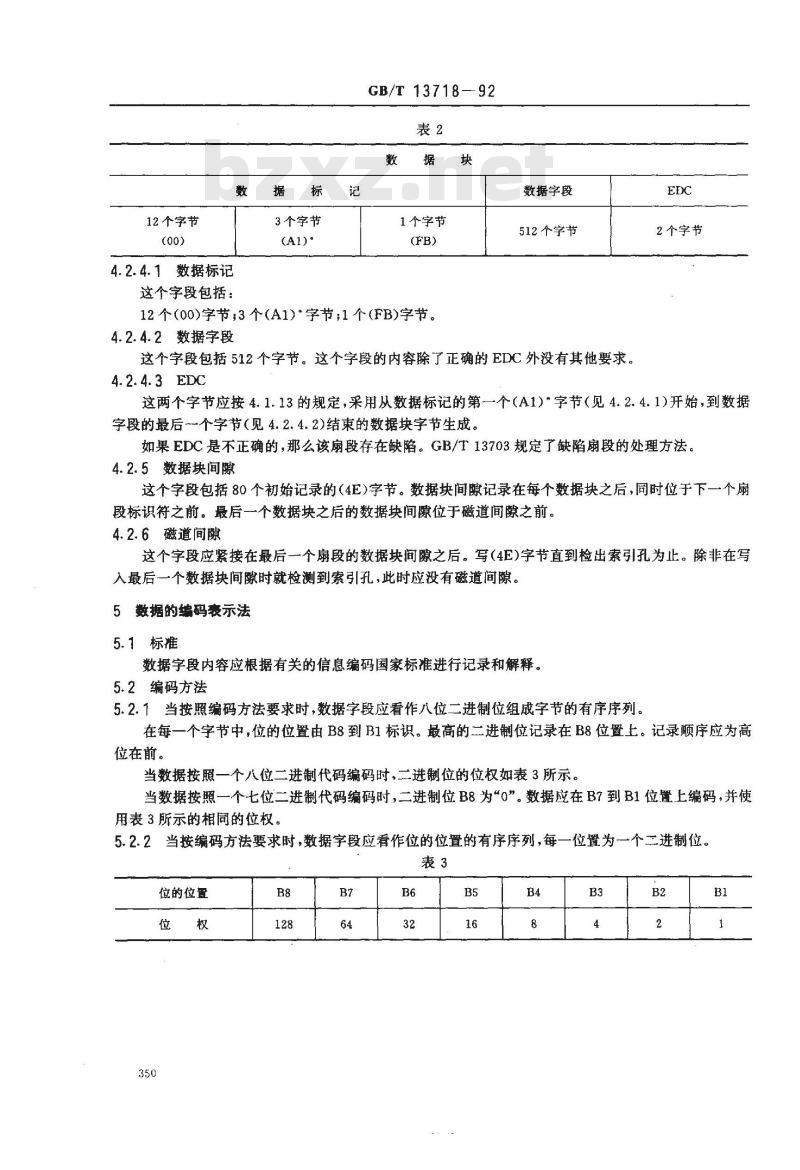

这个字段如表2所示。
12个字节
4.2.4.1数据标记
这个字段包括：
3个字节
GB/T 13718-92
1个字节
12个(00)字节;3个(A1)*字节;1个(FB)字节。4.2.4.2数据字段
数据字段
512个字节
这个字段包括512个字节。这个字段的内容除了正确的EDC外没有其他要求。4.2.4.3 EDC
2个字节
这两个字节应按4.1.13的规定，采用从数据标记的第一个（A1）*字节（见4.2.4.1)开始，到数据字段的最后～个字节（见4.2.4.2)结束的数据块字节生成。如果EDC是不正确的，那么该扇段存在缺陷。GB/T13703规定了缺陷扇段的处理方法。4.2.5数据块间隙
这个字段包括80个初始记录的（4E）字节。数据块间隙记录在每个数据块之后，同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。4.2.6磁道间隙
这个字段应紧接在最后一个扇段的数据块间隙之后。写（4E）字节直到检出索引孔为止。除非在写入最后一个数据块间隙时就检测到索引孔，此时应没有磁道间隙。5数据的编码表示法
5.1标准
数据字段内容应根据有关的信息编码国家标准进行记录和解释。5.2编码方法
5.2.1当按照编码方法要求时，数据字段应看作八位二进制位组成字节的有序序列。在每一个字节中，位的位置由B8到B1标识。最高的二进制位记录在B8位置上。记录顺序应为高位在前。
当数据按照一个八位二进制代码编码时，二进制位的位权如表3所示。当数据按照一个七位二进制代码编码时，二进制位B8为“0”。数据应在B7到B1位置上编码，并使用表3所示的相同的位权。
5.2.2当按编码方法要求时，数据字段应看作位的位置的有序序列，每一位置为一个二进制位。表3
位的位置
GB/T13718—92
附录A
EDC 的执行过程
（参考件）
A1图A1是可用于生成EDC字节的移位寄存器的反馈连接示意图。操作前，先将移位寄存器的所有位都置“1”。把输入数据与寄存器的C15的存数相加（异或)以形成反馈。此反馈信号依次与C，和Cn的存数相加（异或）。移位时，异或门的输出分别送入C。，Cs和C12，当最后一个数据位加完后，寄存器再按上述规定移位一次。
此时，寄存器存有EDC字节。
如在EDC字节写人时寄存器仍在移位，则用控制信号禁止异或操作。为了在读出时检测有无错误，数据位应严格按照写入时的相同方式加到移位寄存器。数据输入后，将EDC字节也当作数据送入移位寄存器。最后一次移位后，只要记录无误，移位寄存器的存数将为全“o”。
（写EDC）
附录B
测量磁通翻转间距的步骤和设备(参考件）
B1般说明
本附录规定了在130mm改进调题制记录的密度为7958磁通翻转/孤度的双面软磁盘上测量磁通翻转间距的步骤和设备。
B2格式
被测磁盘应该由数据交换用磁盘驱动器写入。在两面的00磁道和79磁道上进行测试。在每条测试磁道上重复写人测试花样码11011011(DB)和11011100(DC)。B3测试设备
B3.1软磁盘驱动器
在整个旋转期间，磁盘驱动器的平均转速应为300士3I/min。351
GB/T 13718—92
64us内的平均角速度应不超过整个旋转期间平均速度的0.5%。B3.2磁头
B3.2.1分辨率
当采用相应面校正系数已知的基准软磁盘(RM7487)和以规定的测试记录电流记录时，在每一面的79磁道上磁头的绝对分辨率应为55%~～65%。磁头的谐振率不应低于250000Hz。不能用改变磁头负载阻抗的办法改变分辨率。分辨率应该在B3.3.1中规定的放大器输出端测量。B3.2.2偏离角
在测试的驱动器中，磁头在磁盘的半径方向允许有0°土6'的间隙偏离角。B3.2.3接触
在测试时，磁头和磁盘应处于良好的接触状态。B3.3读电路
B3.3.1读放大器
读放大器从1000～187500Hz频段里应有一个不超过士1dB的平滑响应曲线，并且不发生幅度饱和。
B3.3.2蜂值读出放大器
峰值读出用一台差分和限幅放大器测量。B3.4测量时间间隔的设备
时间间隔计数器能够测量 4 μs 到最短为 10 ns 的时间间隔。可以用脉冲示波器进行测量。
B4 测量步
B4.1磁通翻转间距的测量
磁通翻转位置应该在信号读出峰值处测量。磁通翻转间距由B3.3中规定的读通道放大器测出的脉冲时间间隔来度量。B4.2所有磁道的磁通翻转间距
测量的时间间隔 t，到ts如图B1所示。DB
4.1.5.1条对应t和t2
4. 1. 5.2 条对应 ts和 t4
4.1.5.3条对应ts
GB/T 13718—92
附录C
MFM 记录方式译码的数据分离器（参考件）
改进调制(MFM)记录方式给出的公称磁通翻转间距为：t代表花样码11或000；
3t/2代表花样码10或01；
2t代表花样码101。
数据分离器应能够分辨出2us的时间差。要实现这点，并且保证低的错误率，数据分离器不能工作在一个固定周期，而应能够随位单元长度变化。可以通过各种技术途径去实现动态数据分离。目前最成熟的方法是在一个锁相振荡器的基础上构成模拟数据分离器，它能够满足必要的可靠性。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部第三十三研究所、电子标准化研究所负责起草。353
