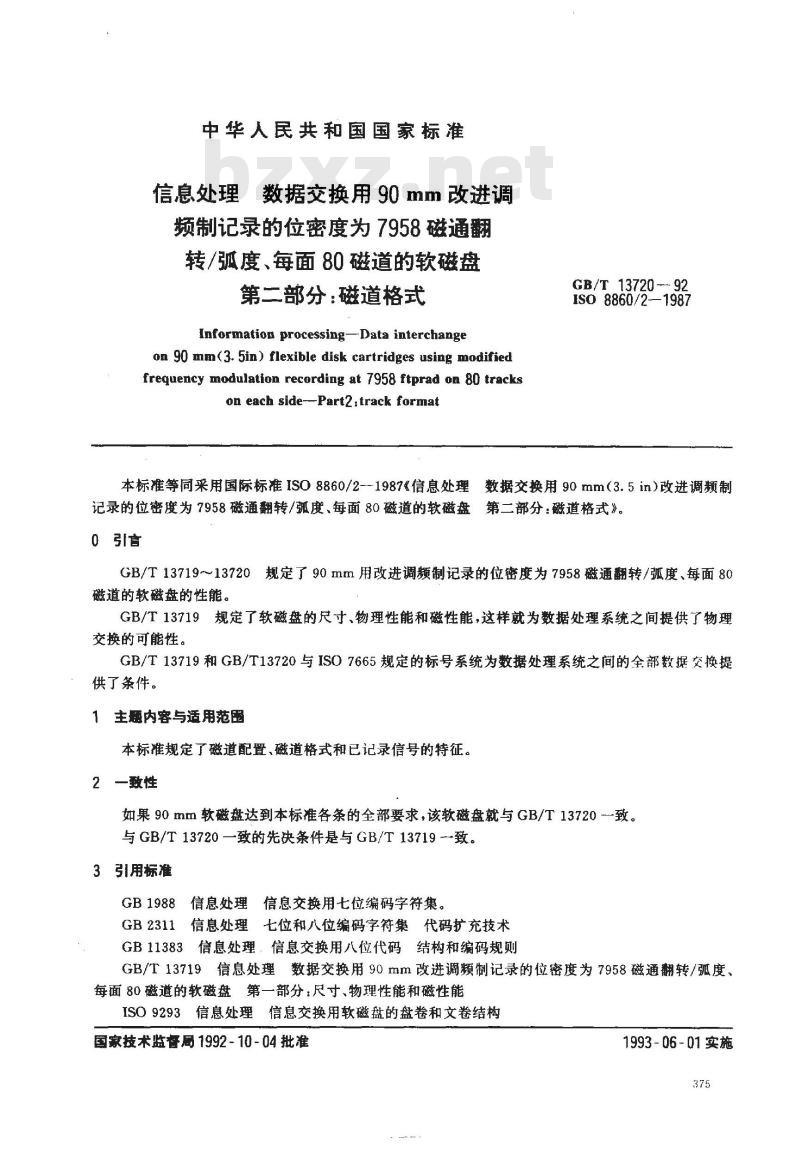

中华人民共和国国家标准
信息处理数据交换用90mm改进调频制记录的位密度为7958磁通翻转/弧度、每面80磁道的软磁盘
第二部分：磁道格式
Information processing—Data interchangeon 90 mm(3. 5in) flexible disk cartridges using modifiedfrequency modulation recording at 7958 ftprad on 80 trackson each side--Part2:track formatGB/T 13720 - 92
ISO8860/2-1987
本标准等同采用国际标准ISO8860/2-1987《信息处理数据交换用90mm（3.5in）改进调频制记录的位密度为7958磁通翻转/弧度、每面80磁道的软磁盘第二部分：磁道格式》。0引
GB/T13719~13720规定了90mm用改进调频制记录的位密度为7958磁通翻转/弧度、每面80磁道的软磁盘的性能。
GB/T13719规定了软磁盘的尺寸、物理性能和磁性能，这样就为数据处理系统之间提供了物理交换的可能性。
GB/T13719和GB/T13720与ISO7665规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
1主题内容与适用范围
本标准规定了磁道配置、磁道格式和已记录信号的特征。2一致性
如果90mm软磁盘达到本标准各条的全部要求，该软磁盘就与GB/T13720-致。与GB/T13720一致的先决条件是与GB/T13719致。3引用标准
GB1988信息处理信息交换用七位编码字符集。GB2311信息处理七位和八位编码字符集代码扩充技术GB11383信息处理：信息交换用八位代码结构和编码规则GB/T13719信息处理数据交换用90mm改进调频制记录的位密度为7958磁通翻转/弧度、每面80磁道的软磁盘第一部分：尺寸、物理性能和磁性能ISO9293信息处理信息交换用软磁盘的盘卷和文卷结构国家技术监督局1992-10-04批准1993-06-01实施

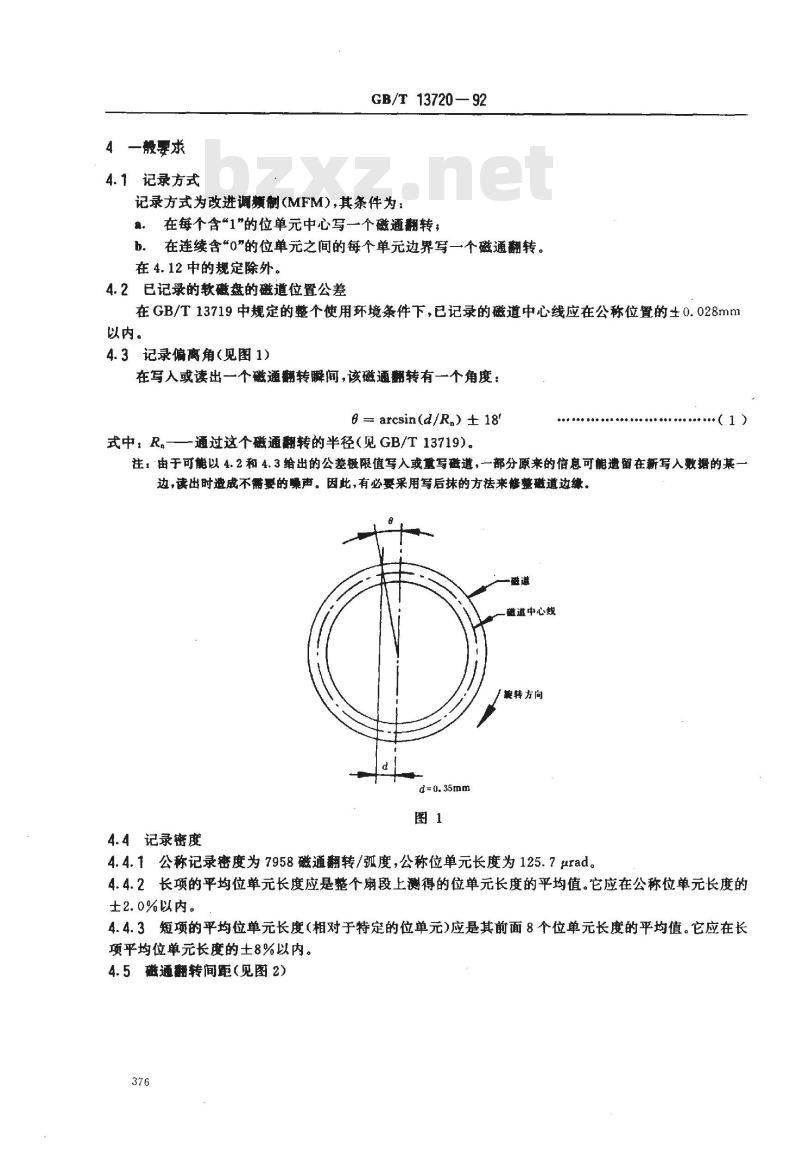

4一般要求
4.1记录方式
GB/T13720—92
记录方式为改进调赖制(MFM),其条件为：在每个含“1\的位单元中心写一个磁通翻转；魔，
在连续含“0”的位单元之间的每个单元边界写一个磁通翻转。b.
在 4.12 中的规定除外。
4. 2已记录的软磁盘的磁道位置公差在GB/T13719中规定的整个使用环境条件下，已记录的磁道中心线应在公称位置的±0.028mml以内。
4.3记录偏离角（见图1）
在写人或读出一个磁通翻转瞬间，该磁通翻转有一个角度： arcsin(d/R.) ± 18°
—通过这个磁通翻转的半径（见GB/T13719）。式中．R.—
注：由于可能以4.2和4.3给出的公差极限值写入或重写磁遵，一部分原来的信息可能遗留在新写入数据的基一边,读出时造成不需要的噪声。因此,有必要采用写后抹的方法来修整磁道边续。道中心线
靛转方向
4.4记录密度
4.4.1公称记录密度为7958磁通翻转/弧度，公称位单元长度为125.7urad。4.4.2长项的平均位单元长度应是整个扇段上测得的位单元长度的平均值。它应在公称位单元长度的土2.0%以内。
4.4.3短项的平均位单元长度（相对于特定的位单元）应是其前面8个位单元长度的平均值。它应在长项平均位单元长度的土8%以内。4.5磁通翻转间距（见图2）
GB/T 13720-92
~ 165%
130%~165%
85%~225%

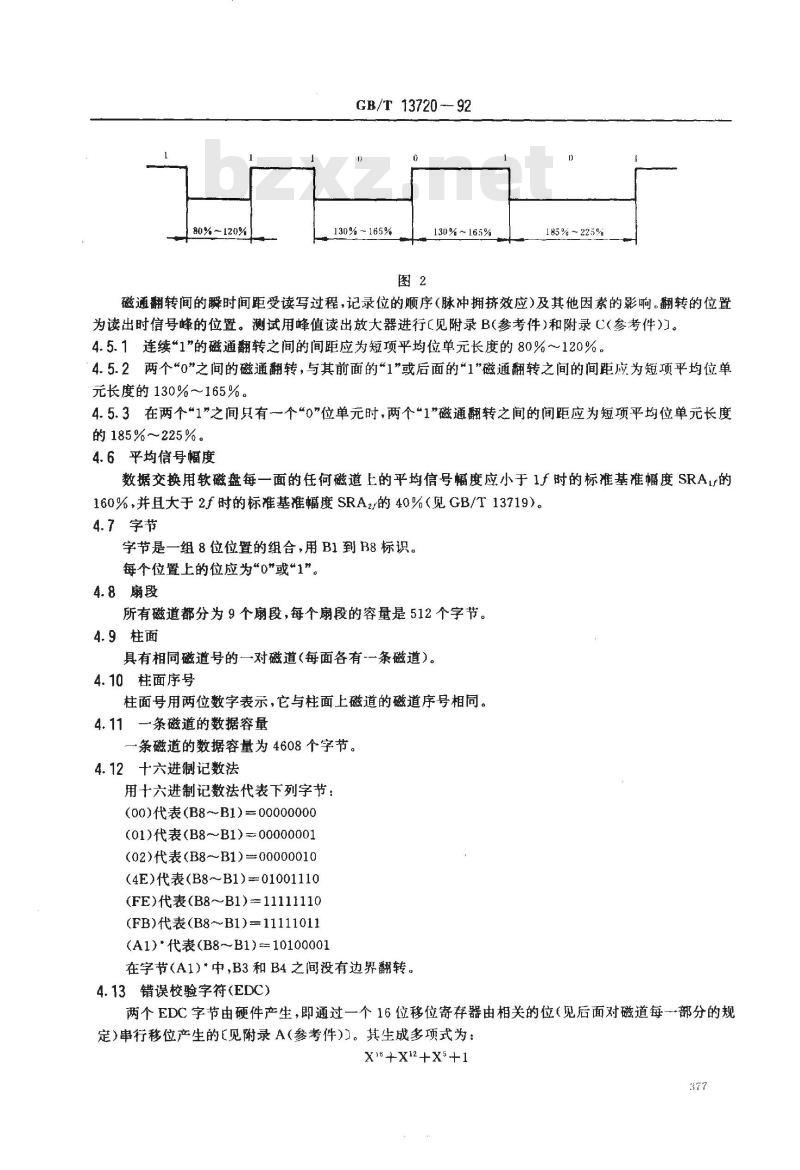

磁通翻转间的瞬时间距受读写过程，记录位的顺序（脉冲拥挤效应)及其他因素的影响。翻转的位置为读出时信号峰的位置。测试用峰值读出放大器进行（见附录B(参考件)和附录C（参考件)）。4.5.1连续“1的磁通翻转之间的间距应为短项平均位单元长度的80%～120%。4.5.2两个“0”之间的磁通翻转，与其前面的“1”或后面的\1\磁通翻转之间的间距应为短项平均位单元长度的130%～165%。
4.5.3在两个“1”之间只有一个“0\位单元时，两个\1”磁通翻转之间的间距应为短项平均位单元长度的 185% ~225% 。
4.6平均信号幅度
数据交换用软磁盘每一面的任何磁道上的平均信号幅度应小于1f时的标准基准幅度SRA,r的160%，并且大于2f时的标准基准幅度SRA2的40%（见GB/T13719）。4.7字节
字节是一组8位位置的组合，用B1到B8标识。每个位置上的位应为\0\或\1”。4.8扇段
所有磁道都分为9个扇段，每个扇段的容量是512个字节。4.9柱面
具有相同磁道号的一对磁道（每面各有-一条磁道）。4.10柱面序号
柱面号用两位数字表示，它与柱面上磁道的磁道序号相同。4.11一条磁道的数据容量
一条磁道的数据容量为4608个字节。4.12十六进制记数法
用十六进制记数法代表下列字节：(00)代表(B8~B1)=00000000
(01)代表(B8～B1)=00000001
(02)代表(B8B1)=00000010
(4E)代表(B8～B1)=01001110
(FE)代表(B8～B1)=11111110
(FB)代表(B8～B1)=11111011
(A1)代表(B8～B1)10100001
在字节（A1）”中，B3和B4之间没有边界翻转。4.13错误校验字符(EDC）
两个EDC字节由硬件产生，即通过一个16位移位寄存器由相关的位（见后面对磁道每一部分的规定)串行移位产生的【见附录A(参考件))。其生成多项式为：X\+X12+X5+1

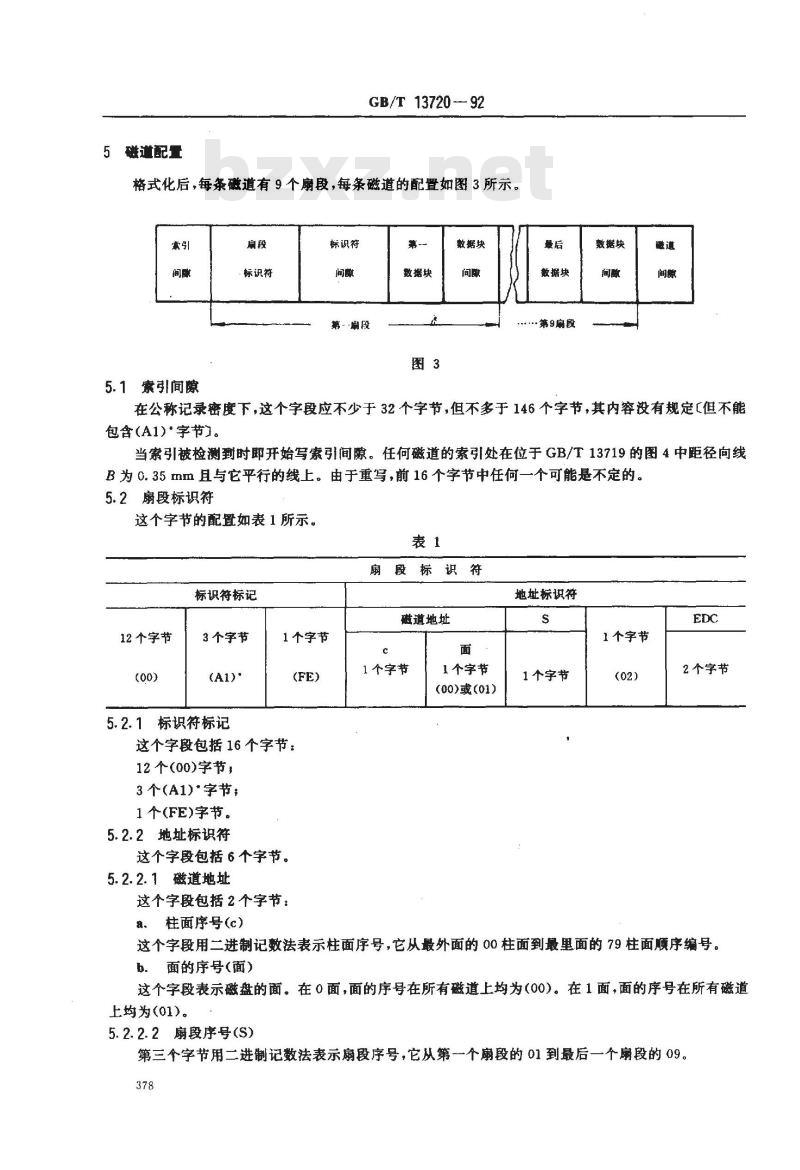

5 磁道配T
GB/T 13720 92
格式化后，每条磁道有9个扇段，每条磁道的配置如图3所示。素引
5.1索引间隙
标识符
标识符
第·扇段
数据块
数据块
数据块Www.bzxZ.net
第9扁段
数据块
在公称记录密度下，这个字段应不少于32个字节，但不多于146个字节，其内容没有规定【但不能包含（A1）\字节}。
当索引被检测到时即开始写索引间隙。任何磁道的索引处在位于 GB/T 13719的图 4中距径向线B为0.35 mm且与它平行的线上。由于重写，前16个字节中任何一个可能是不定的。5.2扇段标识符
这个字节的配置如表1所示。
扇段标识符
标识符标记
12个字节
3个字节
5.2.1标识符标记
1个字节
这个字段包括16个字节：
12个(00)字节，
3个（A1）*字节：
1 个(FE)字节。
5.2.2地址标识符
这个字段包括6个字节。
5.2.2.1磁道地址
这个字段包括2个字节：
柱面序号（c）
磁道地址
1个字节
1个字节
00)或（01）
地址标识符
1个字节
1个字节
2个字节
这个字段用二进制记数法表示柱面序号，它从最外面的00柱面到最里面的79柱面顺序编号。面的序号（面）
这个字段表示磁盘的面。在0面，面的序号在所有磁道上均为（00）。在1面，面的序号在所有磁道上均为(01)。
5.2.2.2扇段序号（S)
第三个字节用二进制记数法表示扇段序号，它从第一个扇段的01到最后一个扇段的09。378
GB/T 13720—92

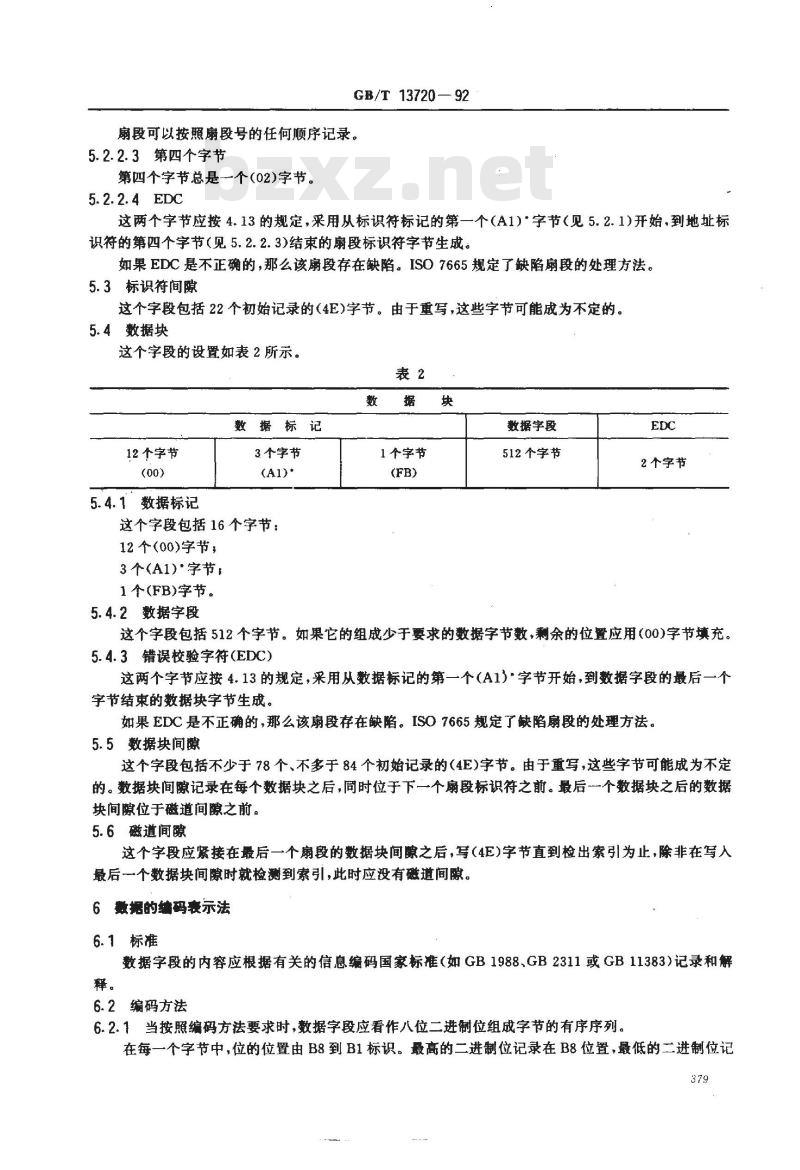

扇段可以按照扇段号的任何顺序记录。5.2.2.3第四个字节
第四个字节总是一个（02)字节
5.2.2.4 EDC
这两个字节应按4.13的规定，采用从标识符标记的第一个（A1）\字节（见5.2.1)开始，到地址标识符的第四个字节（见5.2.2.3)结束的扇段标识符字节生成。如果 EDC 是不正确的,那么该扇段存在缺陷。ISO 7665规定了缺陷扇段的处理方法。5.3标识符间隙
这个字段包括22个初始记录的（4E)字节。由于重写，这些字节可能成为不定的。5.4数据块
这个字段的设置如表2所示。
数据块
数据标记
12个字节
5.4.1数据标记
3个字节
这个字段包括16个字节：
12个(00)字节；
3个（A1)*字节；
1 个(FB)字节。
5.4.2数据字段
1个字节
数据字段
512个字节
2个字节
这个字段包括512个字节。如果它的组成少于要求的数据字节数，剩余的位置应用（00）字节填充。5.4.3错误校验字符（EDC)
这两个字节应按4.13的规定，采用从数据标记的第一个（A1)字节开始，到数据字段的最后一个字节结束的数据块字节生成。
如果EDC是不正确的，那么该扇段存在缺陷。ISO 7665规定了缺陷扇段的处理方法。5.5数据块间隙
这个字段包括不少于78个、不多于84个初始记录的（4E)字节。由于重写，这些字节可能成为不定的。数据块间记录在每个数据块之后，同时位于下二个扇段标识符之前。最后个数据块之后的数据块间隙位于磁道间隙之前。
5.6磁道间隙
这个字段应紧接在最后一个扇段的数据块间隙之后，写（4E)字节直到检出索引为止，除非在写入最后一个数据块间隙时就检测到索引，此时应没有磁道间隙。6数据的绩码表示法
6.1标准
数据字段的内容应根据有关的信息编码国家标准（如GB1988、GB2311或GB11383)记录和解释。
6.2编码方法
6.2.1当按照编码方法要求时，数据字段应看作八位二进制位组成字节的有序序列。在每一个字节中，位的位置由B8到B1标识。最高的二进制位记录在B8位置，最低的二进制位记379
录在B1位置。记录顺序应为高位在前。GB/T 13720 — 92
当数据按照一个八位二进制代码编码时，二进制位的位权如表3所示。表3
位的位置
当数据按照一个七位二进制代码编码时,二进制位 B8 为\0”,数据应在 B7 到 B1 位置上编码,并使用表3所示的相同的位权。
6.2.2当按照编码方法要求时，数据字段应看作位的位置的有序序列，每一位置为一个二进制位。380
GB/T 13720-92
附录A
EDC 的执行过程
（参考件）
图A1是可用于生成EDC字节的移位寄存器的反馈连接示意图。操作前，先将移位寄存器的所有位都置“1”。把输入数据与寄存器的C1s的存数相加(异或）以形成反馈。此反馈信号依次与C.和Cin的存数相加（异或）。移位时，异或门的输出分别送入Cs、C，和C12。当最后一个数据位加完后，寄存器再按上述规定移位次
此时，寄存器存有EDC字节。
如在EDC字节写人时寄存器仍在移位，则用控制信号禁止异或操作。为了在读出时检测有无错误，数据位应严格按照写入时的相同方式加到移位寄存器。数据输入后，将EDC字节也当作数据送入移位寄存器。最后一次移位后，只要记录无误，移位寄存器的存数将为全\o”。
输出（写EDC）
附录B
测量磁通翻转间距的步骤和设备（参考件）
B1一般说明
本附录规定了90mm改进调频制记录的密度为7958磁通翻转/弧度的双面软磁盘上测量磁通翻转间距的步骤和设备。
本附录适用于在公称转速为600r/min条件下的测试，当公称转速为300r/min时，它的不同要求给出在括号内。
B2格式
被测磁盘应该由数据交换用软磁盘驱动器写入。在所有测试磁道上重复写入测试花样码11011011(DB)和11011100(DC)。B3测试设备
B3.1软磁盘驱动器
在整个旋转期间，软磁盘驱动器的平均转速应为600士6r/min（300±3r/min）。32μs（64μs）内的381
GB/T 13720—92
平均角速度应不超过整个施转期间平均速度的0.5%。B3.2磁头
B3.2.1分辨率
当采用相应面校正系数已知的基准软磁盘(RM 8860)和以规定的测试记录电流记录时,在每一面的79磁道上磁头的绝对分辨率应为65%～75%。磁头的谐频率不应低于500000Hz（250000Hz）。不能用改变磁头负载阻抗的办法改变分辨率。分辨率应该在B3.3.1中规定的放大器输出端测量。B3. 2. 2 偏离角
磁头的偏离角应为：
8 = arcsin(d/R,) ± 6'
式中：d-0.35mm。
B3.2.3接触
在测试时，磁头和磁盘应处于良好的接触状态。B3.3读电路
B3.3.1读放大器
读放大器从1000Hz～375000Hz(1000Hz～187500Hz)题段里应有一个不超过士1dB的平滑响应曲线，并且不发生幅度饱和。B3.3.2蜂值读出放大器
峰值读出用一台差分和限幅放大器测量。B3. 4 时间间隔测量仪器
时间间隔计数器应能够测量 2 μs(4 pμs)到最短为 5 ns(10 ns)的时间间隔。可以用脉冲示波器进行测量。
B4 测量步衰
磁通翻转间距的测量
磁通翻转位置应该在信号读出峰值处测量。磁通翻转间距由 B3.3中规定的读通道放大器测出的脉冲时间间隔来度量。B4. 2所有磁道的磁通翻转间距
测量的时间间隔 t~ts 如图 B1 所示。DB
4.5.1条对应和ta14.5.2条对应t3和54.5.3条对应ts图B1
GB/T 13720 -- 92
附录C
MFM记录方式译码的数据分离器
（参考件）
改进调频制（MFM）记录方式给出的公称磁通翻转的间距为：t代表花样码111或者000。
3t/2代表花样码100或者001。
2t代表花样码101。
数据分离器应能够分辨出2us（在600r/rmin转速下）的时间差。要实现这点，并且保证低的错误率，数据分离器不能工作在一个固定周期，而应能够随位单元长度变化。可以通过各种技术途径去实现动态数据分离。目前最成熟的方法是在一个锁相振荡器的基础上构成模拟数据分离器，它能够满足必要的可靠性。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部第三十三研究所、电子标准化研究所负责起草。383
