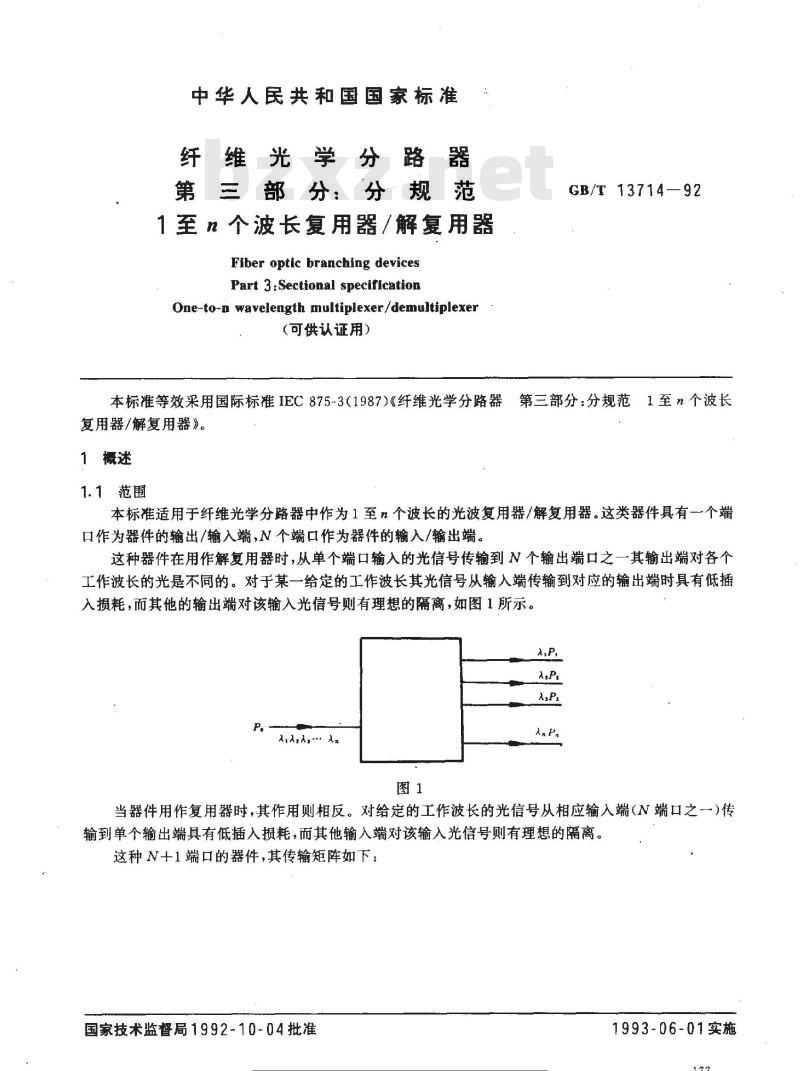

中华人民共和国国家标准
纤维光学分路器
第三部分：分规范
1至n个波长复用器/解复用器
Fiber optic branching devicesPart 3 Sectional specificationOne-to-n wavelength multiplexer/demultiplexer（可供认证用）bzxZ.net
GB/T 13714—92
本标准等效采用国际标准IEC875-3(1987)《纤维光学分路器第三部分：分规范1至n个波长复用器/解复用器》。
1概述
1.1范围
本标准适用于纤维光学分路器中作为1至n个波长的光波复用器/解复用器。这类器件具有一个端口作为器件的输出/输入端，N个端口作为器件的输人/输出端。这种器件在用作解复用器时，从单个端口输入的光信号传输到N个输出端口之一其输出端对各个工作波长的光是不同的。对于某一给定的工作波长其光信号从输入端传输到对应的输出端时具有低插入损耗，而其他的输出端对该输入光信号则有理想的隔离，如图1所示。AP.
当器件用作复用器时，其作用则相反。对给定的工作波长的光信号从相应输入端（N端口之一）传输到单个输出端具有低插入损耗，而其他输入端对该输入光信号则有理想的隔离。这种N+1端口的器件，其传输矩阵如下：国家技术监督局1992-10-04批准E
来免费
1993-06-01实施
GB/T 13714—92

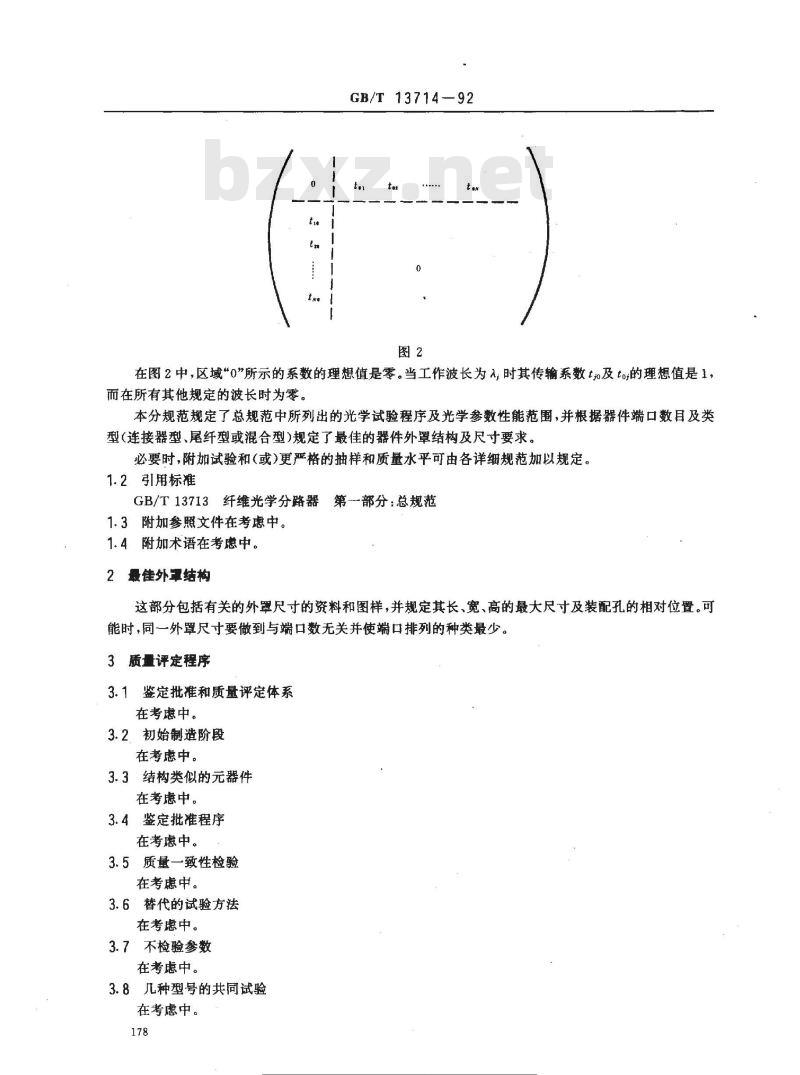

在图2中，区域“0”所示的系数的理想值是零。当工作波长为入，时其传输系数10及知的理想值是1，而在所有其他规定的波长时为零。本分规范规定了总规范中所列出的光学试验程序及光学参数性能范围，并根据器件端口数目及类型(连接器型、尾纤型或混合型)规定了最佳的器件外罩结构及尺寸要求。必要时，附加试验和(或)更严格的抽样和质量水平可由各详细规范加以规定。1.2引用标准
纤维光学分路器第一部分：总规范GB/T 13713
1.3附加参照文件在考虑中。
1. 4 附加术语在考虑中。
2最佳外罩结构
这部分包括有关的外罩尺寸的资料和图样，并规定其长、宽、高的最大尺寸及装配孔的相对位置。可能时，同一外罩尺寸要做到与端口数无关并使端口排列的种类最少。3质量评定程序
3.1鉴定批准和质量评定体系
在考虑中。
3.2初始制造阶段
在考虑中。
3.3结构类似的元器件
在考虑中。
3.4鉴定批准程序
在考虑中。
3.5质量一致性检验
在考虑中。
3.6替代的试验方法
在考虑中。
3.7不检验参数
在考虑中。
3.8几种型号的共同试验
在考虑中。
发标温行业光免费下

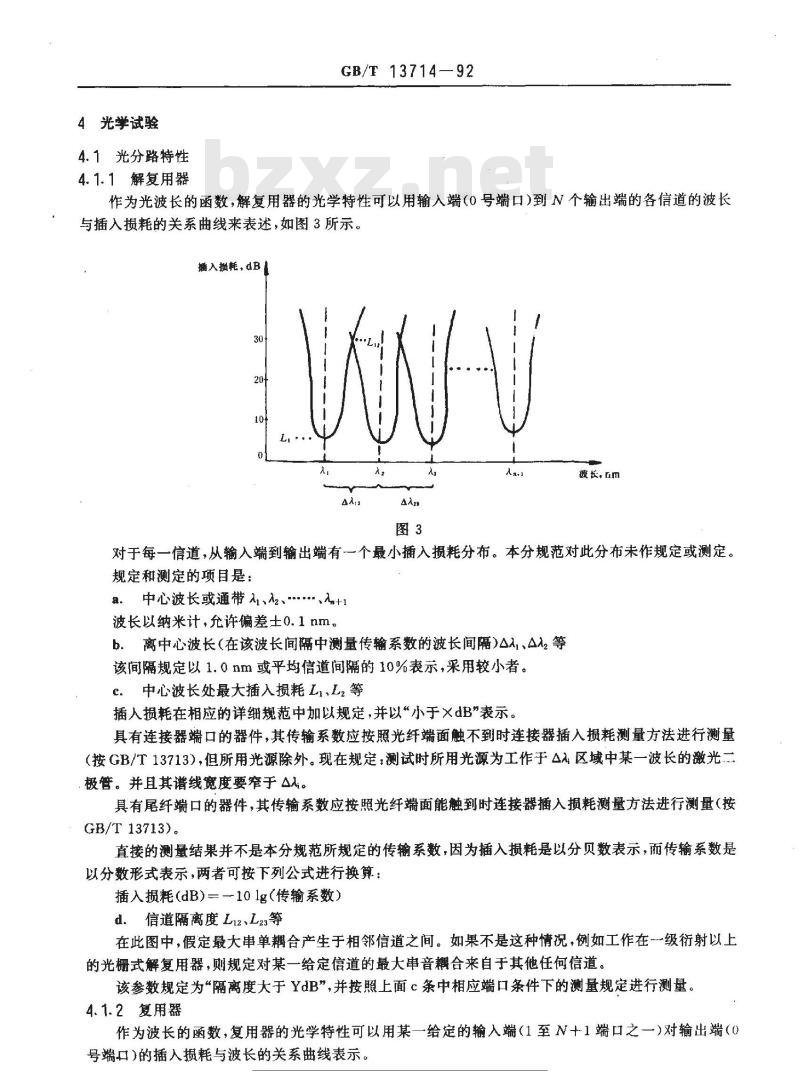

4光学试验
4.1光分路特性
4.1.1解复用器
GB/T 13714—92
作为光波长的函数，解复用器的光学特性可以用输入端（0号端口）到N个输出端的各信道的波长与插入损耗的关系曲线来表述，如图3所示。插入摄耗，dB！
被长，am
对于每一信道，从输入端到输出端有一个最小插入损耗分布。本分规范对此分布未作规定或测定。规定和测定的项目是：
．中心波长或通带、、··.+1
波长以纳米计，允许偏差士0.1nm。b．离中心波长（在该波长间隔中测量传输系数的波长间隔)△^、A^等该间隔规定以1.0nm或平均信道间隔的10%表示，采用较小者。c．中心波长处最大插入损耗LL，等插人损耗在相应的详细规范中加以规定，并以“小于×dB\表示。具有连接器端口的器件，其传输系数应按照光纤端面触不到时连接器插入损耗测量方法进行测量（按GB/T13713），但所用光源除外。现在规定：测试时所用光源为工作于△A；区域中某一波长的激光二极管。并且其谐线宽度要窄于△人。具有尾纤端口的器件，其传输系数应按照光纤端面能触到时连接器插入损耗测量方法进行测量（按GB/T 13713)。
直接的测量结果并不是本分规范所规定的传输系数，因为插入损耗是以分贝数表示，面传输系数是以分数形式表示，两者可按下列公式进行换算：插入损耗(dB)-10lg（传输系数）d．信道隔离度 L12、Lz,等
在此图中，假定最大串单耦合产生于相邻信道之间。如果不是这种情况，例如工作在一级衍射以上的光栅式解复用器，则规定对某一给定信道的最大串音耦合来自于其他任何信道。该参数规定为“隔离度大于YdB”，并按照上面c条中相应端口条件下的测量规定进行测量。4.1.2复用器
作为波长的函数，复用器的光学特性可以用某一给定的输入端（1至N+1端口之一)对输出端（0号端口)的插人损耗与波长的关系曲线表示。批器提
各水标准行业资料免下线

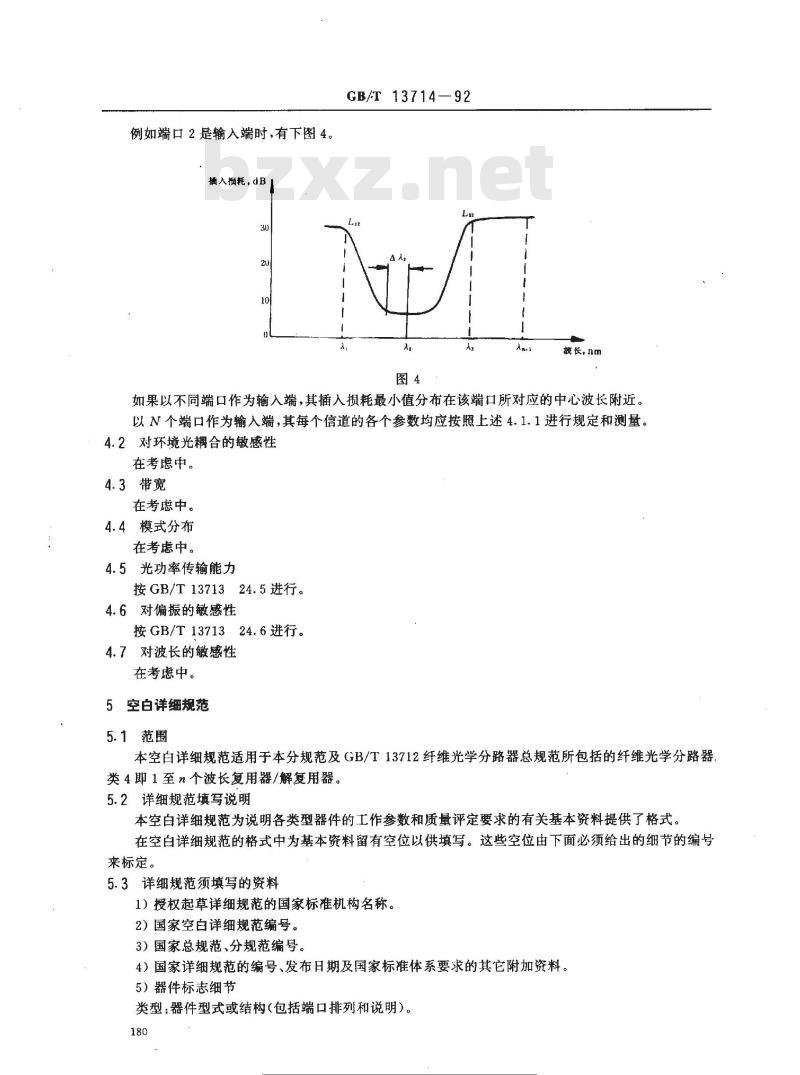

例如端口2是输入端时，有下图4。插入损耗，dB！
GB/T 13714-92
波长，nm
如果以不同端口作为输入端，其插入损耗最小值分布在该端口所对应的中心波长附近。以N个端口作为输人端，其每个信道的各个参数均应按照上述4.1.1进行规定和测量。4.2对环境光耦合的敏感性
在考虑中。
4.3带宽
在考虑中。
4.4模式分布
在考虑中。
4.5光功率传输能力
按GB/T1371324.5进行。
4.6对偏振的敏感性
按GB/T1371324.6进行。
4.7对波长的敏感性
在考虑中。
5空白详细规范
5.1范围
本空白详细规范适用于本分规范及GB/T13712纤维光学分路器总规范所包括的纤维光学分路器类4即1至n个波长复用器/解复用器。5.2详细规范填写说明
本空白详细规范为说明各类型器件的工作参数和质量评定要求的有关基本资料提供了格式。在空白详细规范的格式中为基本资料留有空位以供填写。这些空位由下面必须给出的细节的编号来标定。
5.3详细规范须填写的资料
1）授权起草详细规范的国家标准机构名称。2）国家空白详细规范编号。
3）国家总规范、分规范编号。
4）国家详细规范的编号、发布日期及国家标准体系要求的其它附加资料。5）器件标志细节
类型：器件型式或结构(包括端口排列和说明）。180
德造网
客头标活行业资代免营下载
GB/T 13714—92

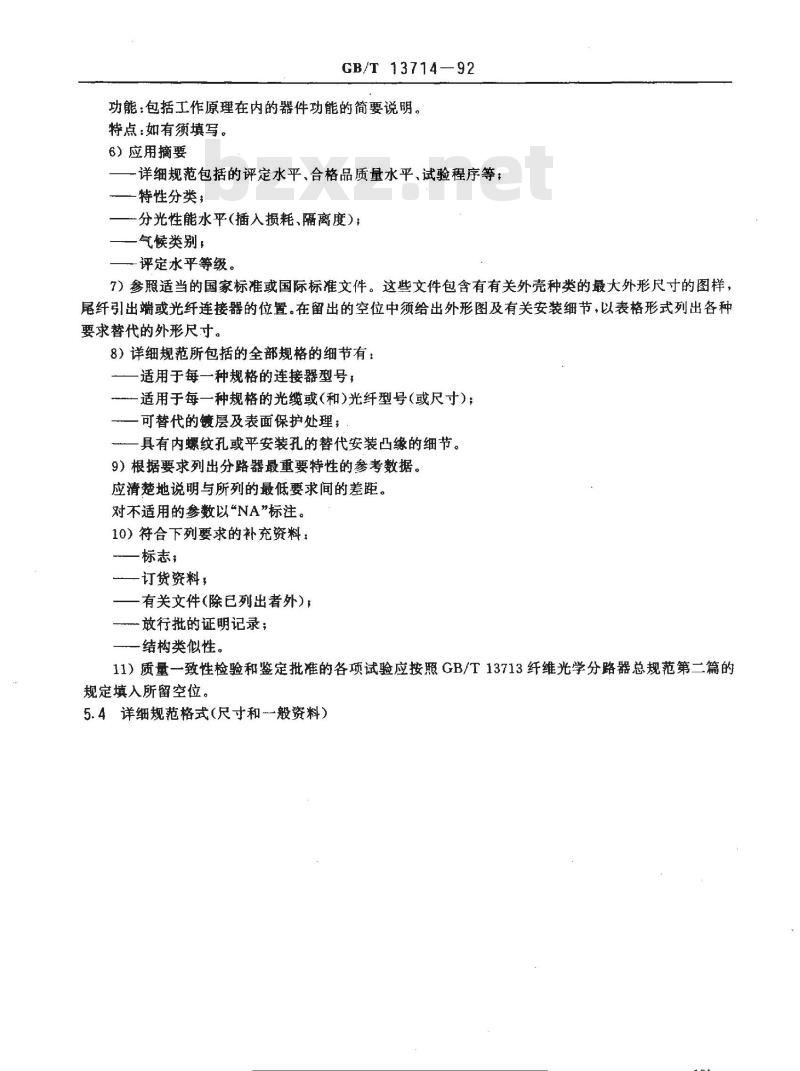

功能：包括工作原理在内的器件功能的简要说明。特点：如有须填写。
6）应用摘要
详细规范包括的评定水平、合格品质量水平、试验程序等；特性分类；
一分光性能水平(插人损耗、隔离度）；气候类别，
评定水平等级。
7）参照适当的国家标准或国际标准文件。这些文件包含有有关外壳种类的最大外形尺寸的图样，尾纤引出端或光纤连接器的位置。在留出的空位中须给出外形图及有关安装细节，以表格形式列出各种要求替代的外形尺寸。
8）详细规范所包括的全部规格的细节有：一适用于每一种规格的连接器型号一适用于每一种规格的光缆或（和）光纤型号（或尺寸）；-可替代的镀层及表面保护处理；具有内螺纹扎或苹装扎的替代安装凸缘的细节。9）根据要求列出分路器最重要特性的参考数据。应清楚地说明与所列的最低要求间的差距。对不适用的参数以“NA”标注。10）符合下列要求的补充资料：标志，
订货资料，
有关文件（除已列出者外）；
放行批的证明记录；
一结构类似性。
11）质量一致性检验和鉴定批准的各项试验应按照GB/T13713纤维光学分路器总规范第二篇的规定填入所留空位。
5.4详细规范格式（尺寸和般资料）定批提
（1）国家机关名称
GB/T 13714—92
（2）国家空白详细规范编号
（3）光学器件质量评定根据
总规范
分规范
（4）发布日期
（5）波长复用器/解复用器详细规范型式
（6）评定水平
分光特性-
气候类型
综合评定水平等级
（7）外型和最大尺寸
最大外型尺寸符合
（8）规格
规格编号
（9）光学性能：
插入损耗
隔离度
中心波长
特点-
安装细节
连接器、光纤或光缆型号
示变网
四米标池行业备水免费下
额定值和特性
光学试验
光分路系数
对环境光耦合的敏感性
模式分布
光功率传输能力
对偏振的敏感性
传输系数稳定性
对波长的敏感性
机械试验
气候试验
气候巅序
温度迅速变化
腐蚀性大气
工业大气
可燃性
低气压
高温耐久性
耐溶剂和污染性液体
附加说明：
GB/T 13714—92
试验一览表
品种标识
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。总规范有关条款号
本标准由邮电部武汉邮电科学研究院机电部二十三所负责起草，本标准主要起草人刘武军、刘水华、黄浩显。证
冰标行来免费下学
评定水平
