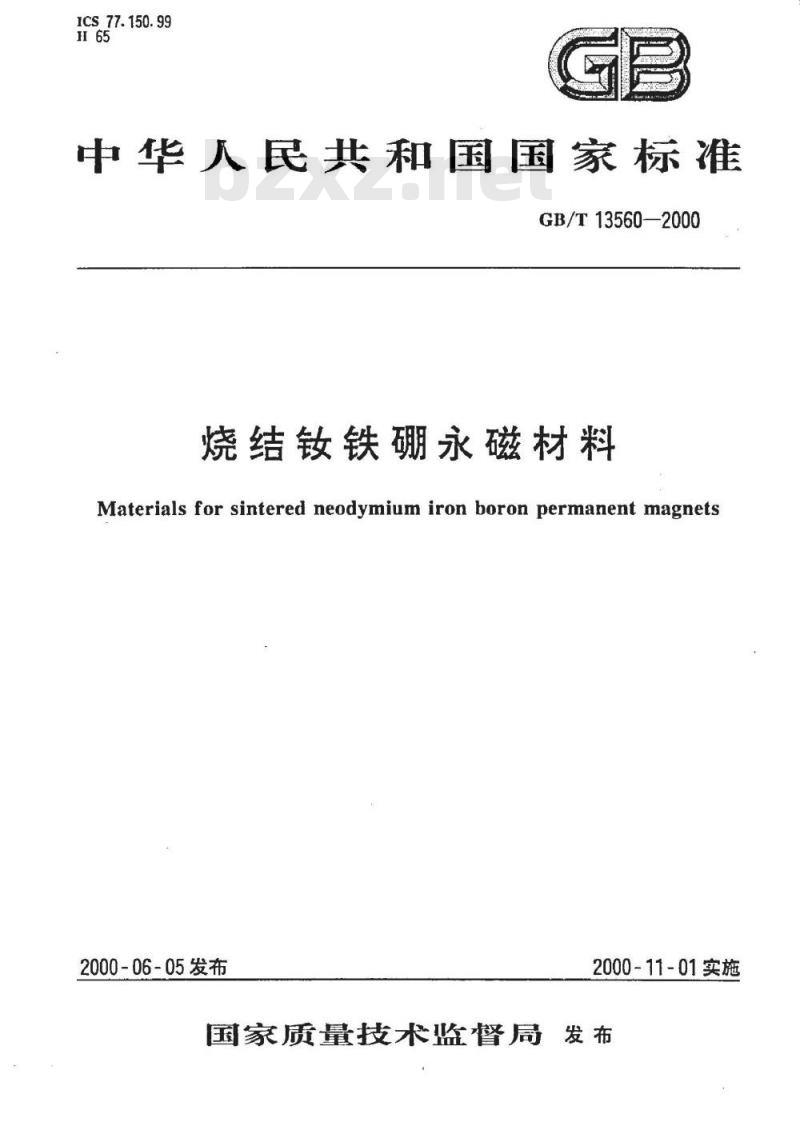

GB/T13560—2000
烧结钕铁硼永磁材料
Materials for sintered neodymium iron boron permanent magnets2000-06-05发布
2000-11-01实施
国家质量技术监督局发布
GB/T13560—2000

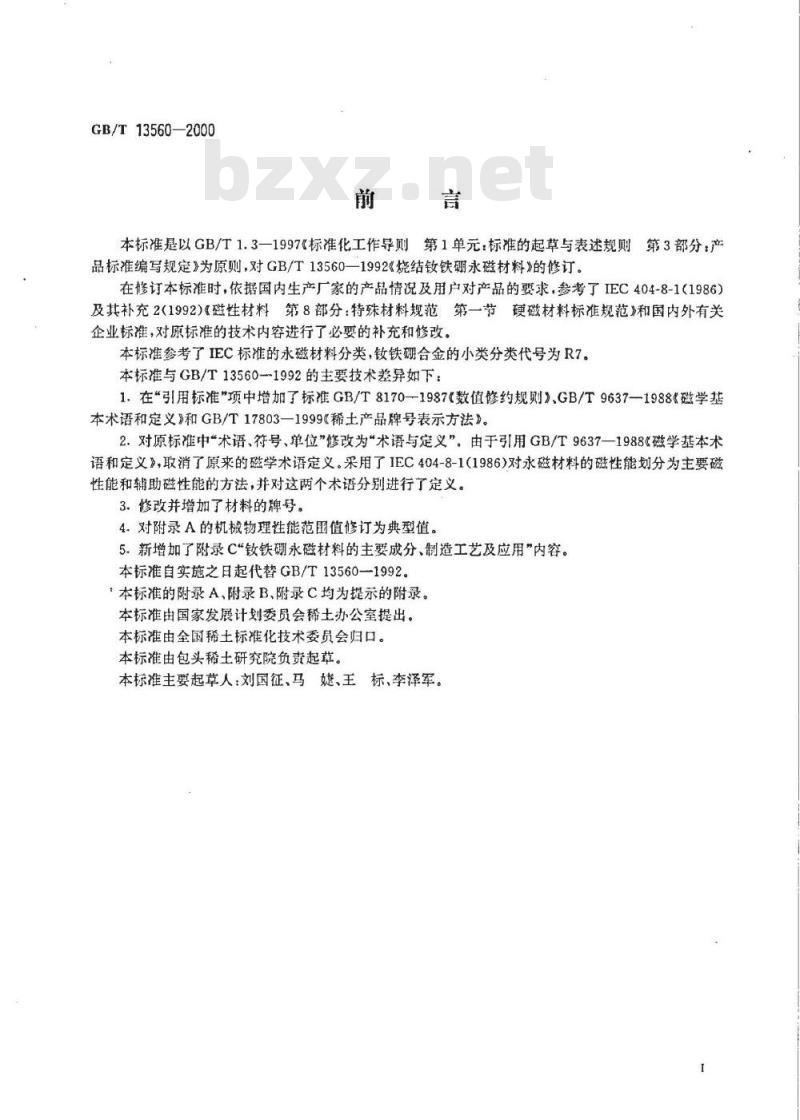

本标准是以GB/T1.3一1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》为原则，对GB/T135601992《烧结钕铁硼永磁材料》的修订。在修订本标准时，依据国内生产厂家的产品情况及用户对产品的要求，参考了IEC404-8-1（1986）及其补充2(1992)《磁性材料第8部分：特殊材料规范第一节硬磁材料标准规范》和国内外有关企业标准，对原标准的技术内容进行了必要的补充和修改。本标准参考了IEC标准的永磁材料分类，铁硼合金的小类分类代号为R7。本标准与GB/T13560-1992的主要技术差异如下：1.在“引用标准\项中增加了标准GB/T8170-1987数值修约规则》GB/T9637-1988《磁学基本术语和定义》和GB/T17803—1999《稀土产品牌号表示方法》。2.对原标准中术语、符号、单位”修改为“术语与定义”。由于引用GB/T9637一1988《磁学基本术语和定义》，取消了原来的磁学术语定义。采用了IEC404-8-11986)对永磁材料的磁性能划分为主要磁性能和辅助磁性能的方法，并对这两个术语分别进行了定义。3．修改并增加了材料的牌号。
4.对附录A的机械物理性能范围值修订为典型值。5.新增加了附录C“钕铁硼永磁材料的主要成分、制造工艺及应用”内容。本标准自实施之日起代替GB/T13560-1992。本标准的附录A、附录B、附录C均为提示的附录。本标准由国家发展计划委员会稀土办公室提出。本标准由全国稀土标准化技术委员会归口。本标准由包头稀土研究院负责起草。本标准主要起草人：刘国征、马婕、王标、李泽军。
中华人民共和国国家标准
烧结钕铁硼永磁材料
Materialsfor sintered neodymium iron boron permanentmagnets范围
GB/T13560—2000
代警GB/T13560-1992

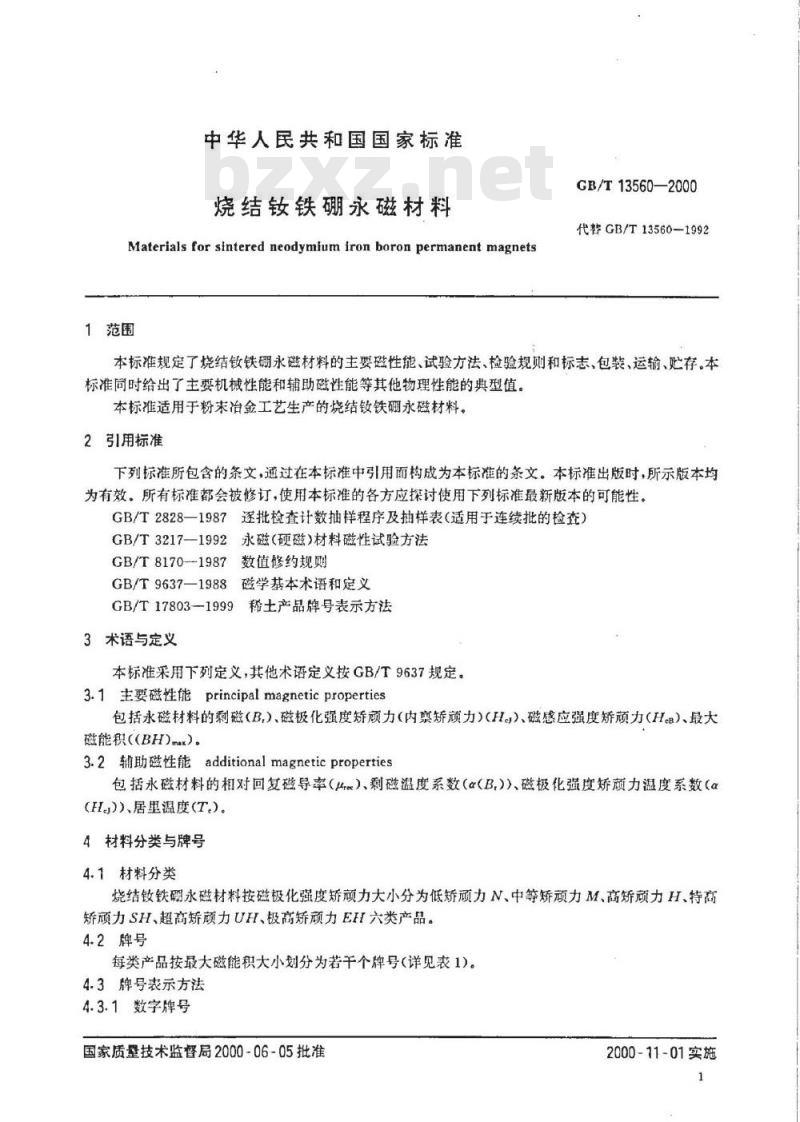

本标准规定了烧结钕铁硼永磁材料的主要磁性能、试验方法、检验规则和标志、包装、运输、贮存。本标准同时给出了主要机械性能和辅助磁性能等其他物理性能的典型值。本标准适用于粉末冶金工艺生产的烧结钕铁硼永磁材料。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T3217—1992永磁（硬磁）材料磁性试验方法GB/T8170-1987数值修约规则
GB/T9637—1988
磁学基本术语和定义
GB/T17803-1999稀土产品牌号表示方法3术语与定义
本标准采用下列定义，其他术语定义按GB/T9637规定。3.1主要磁性能principalmagneticproperties包括永磁材料的剩磁（B,）、磁极化强度矫顽力（内案矫顽力）（He）、磁感应强度矫顽力（Hee）、最大磁能积((BH)m）。
3.2辅助磁性能additionalmagneticproperties包括永磁材料的相对回复磁导率（u）、剩磁温度系数（α（B,））、磁极化强度矫顽力温度系数（α(H)）、居里温度(T.）。
4材料分类与牌号
4.1材料分类
烧结钕铁硼永磁材料按磁极化强度矫顽力大小分为低矫顽力N、中等矫顽力M、高矫顽力H、特高矫顽力SH、超高矫颜力UH、极高矫颜力EH六类产品。4.2牌号
每类产品按最大磁能积大小划分为若干个牌号（详见表1)。4.3牌号表示方法
4.3.1数字牌号
国家质量技术监督局2000-06-05批准2000-11-01实施
一第三层次
第二层次
第一层次
GB/T13560-2000
表示钕产品级别（规格）
表示钕次类产品（应用产品）
表示钕大类产品（钕）

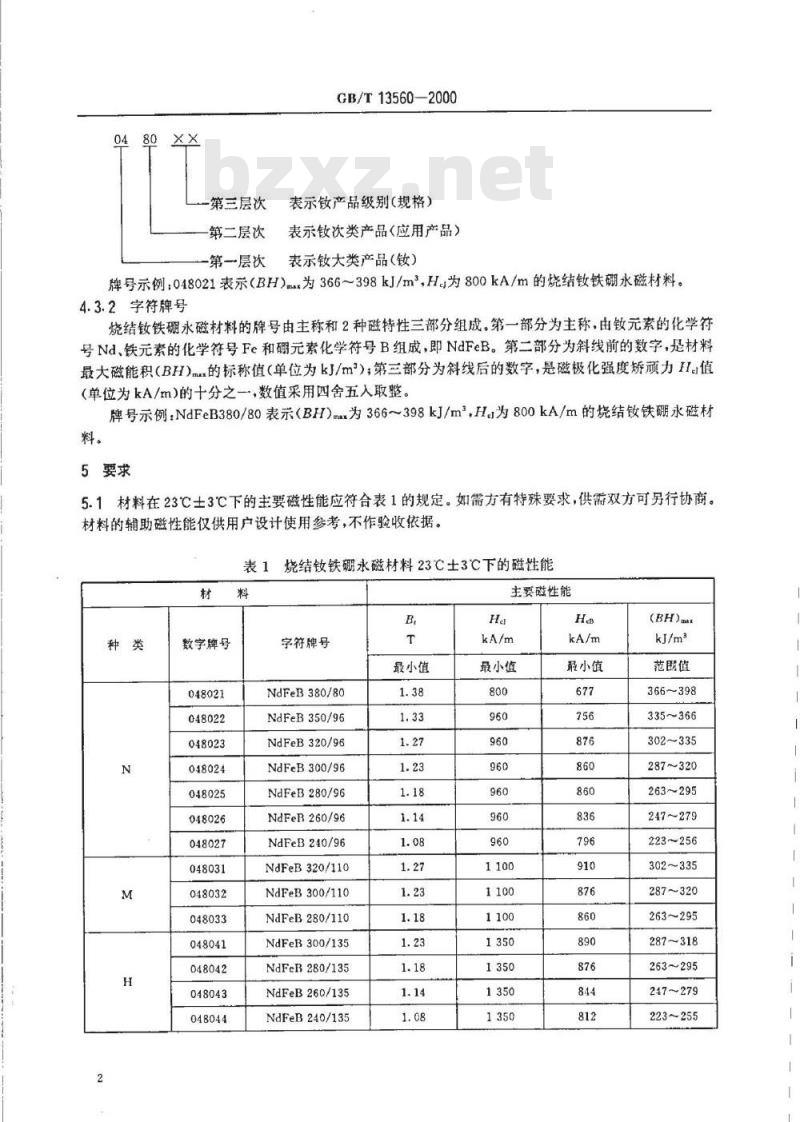

牌号示例：048021表示（BH）为366~398kJ/m，H，为800kA/m的烧结钕铁硼永磁材料。4.3.2字符牌号
烧结钕铁硼永磁材料的牌号由主称和2种磁特性三部分组成。第一部分为主称，由钕元素的化学符号Nd、铁元素的化学符号Fe和硼元素化学符号B组成，即NdFeB。第二部分为斜线前的数字，是材料最大磁能积(BH)m的标称值（单位为kJ/m2)第三部分为斜线后的数字，是磁极化强度矫顽力He值(单位为kA/m)的十分之一，数值采用四舍五人取整。牌号示例：NdFeB380/80表示（BH）m为366398kJ/m，H为800kA/m的烧结钕铁硼永磁材料。
5要求
5.1材料在23℃士3℃下的主要磁性能应符合表1的规定。如需方有特殊要求，供需双方可另行协商。材料的辅助磁性能仅供用户设计使用参考，不作验收依据。表1烧结钕铁硼永磁材料23℃土3℃下的磁性能材
数字牌号
048021
048022
048023
018024
048025
048026
048027
048031
048032
048033
048041
048042
048043
048044
字符牌号
NdFeB380/80
NdFeB350/96
NdFeB320/96
NdFeB300/96
NdFeB280/96
NdFeB260/96
NdFeB240/96
NdFeB320/110
NdFeB300/110
NdFeB280/110
NdFeB300/135
NdFeR280/135
NdFeB260/135
NdFeB240/135
最小值
主要磁性能
最小值
最小值
366~398
335~366
302~335
287~320
263~295
247~279
223~256
302~335
287~320
263~295
287-318
263~295
247~279
223~255
数字牌号
048051
048052
048053
048054
048061
048062
048063
048071
048072
辅助磁性能的典型值：
字符牌号
GB/T13560-2000

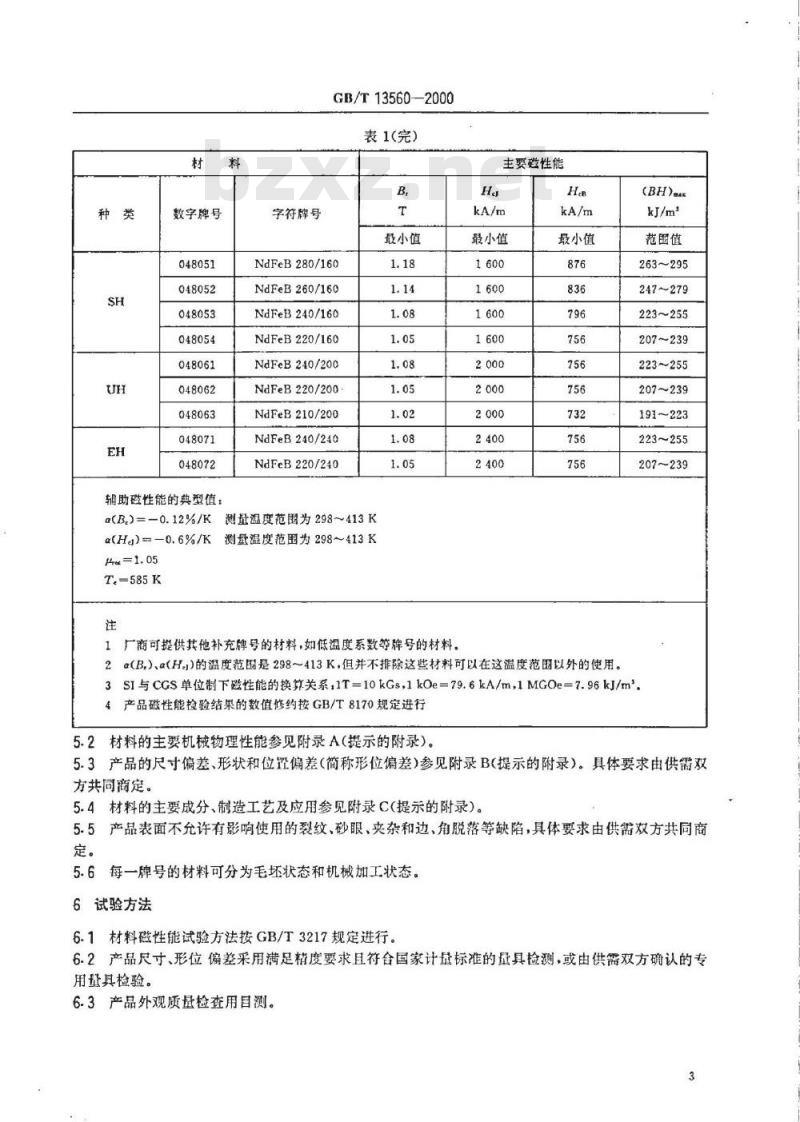

表1(完）
最小值
NdFeB280/160
NdFeB260/160
NdFeB240/160
NdFeB220/160
NdFeB240/200
NdFeB220/200
NdFeB210/200
NdFeB240/240
NdFeB220/240
α（B）=-0.12%/K测量湿度范围为298~413Ka(Hg)=-0.6%/K
测量温度范围为298~413K
1厂商可提供其他补充牌号的材料，如低温度系数等牌号的材料。主要磁性能
最小值
最小值
2a(B,)、a(Ha)的温度范围是298～413K，但并不排除这些材料可以在这温度范围以外的使用。(BH)max
范围值
263~295
247~279
223~255
207~239
223~255
207239下载标准就来标准下载网
191223
223~255
207~239
3SI与CGS单位制下磁性能的换算关系，1T=10kGs，1kOe=79.6kA/m，1MGOe=7.96kJ/m4产品磁性能检验结果的数值修约按GB/T8170规定进行5.2材料的主要机械物理性能参见附录A（提示的附录）。5.3产品的尺寸偏差、形状和位暨偏差（简称形位偏差）参见附录B（提示的附录）。具体要求由供需双方共同商定。
5.4材料的主要成分、制造工艺及应用参见附录C（提示的附录）。5.5产品表面不允许有影响使用的裂纹、砂眼、夹杂和边、角脱落等缺陷，具体要求由供需双方共同商定。
5.6每一牌号的材料可分为毛坏状态和机械加工状态。6试验方法
6.1材料磁性能试验方法按GB/T3217规定进行。6.2产品尺寸、形位偏差采用满足精度要求且符合国家计量标准的量具检测，或由供需双方确认的专用量其检验。
6.3产品外观质量检查用目测。
7检验规则
7.1检查与验收
GB/T13560-2000
7.1.1产品由供方质量技术监督部门进行检验，保证产品符合本标准规定，并填写质量证明书。7.1.2需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准规定不符时，应在自收到产品之日起，一个月内向供方提出，由供需双方协商解决。如需仲裁，可委托双方认可的单位进行，并在需方共同取样。
7.2组批
每批产品应由同一牌号、同一生产工艺制成的同一规格和尺寸的材料组成。7.3检验项目
每批产品应进行磁性能、尺寸、形位偏差、外观质量和合同中规定项目的检验。7.4取样
检验用抽样数量按GB/T2828规定，其材料的主要磁性能合格水平为特殊检查水平S2的1.5级，其他项目检验合格水平为检查水平1的1.5级。7.5检验结果判定
产品主要磁性能检验结果与本标准规定不符时，则从该批产品中取双倍试样对不合格项目进行复验，如仍不合格，则判定该批产品为不合格。8标志、包装、运输、贮存
8.1标志、包装
8.1.1产品一般以磁中性状态交货。如需方要求充磁并在合同中注明，可充磁交货。对取向方向不易辨别的产品，应标明充磁方向。8.1.2产品用箱（盒）包装，并保证在运输和贮存过程中不损坏。充磁产品的包装要求，应符合运输和贮存方式的相应规定。每个包装箱（盒）应附标签，注明：供方名称、产品名称、牌号、规格尺寸、批号、件数、净质量、出厂日期。
8.2运输、贮存
产品的运输过程应小心轻放。存放于通风、干燥、无腐蚀气氛的场所。8.3质量证明书
每批产品应附质量证明书，注明：a）供方名称；
b）产品名称、牌号、规格尺寸；c）批号；
d）净质量、件数；
e）各项检验结果和质量技术监督部门印记：f）本标准编号：；
g）检验日期。
GB/T13560-2000
附录A
（提示的附录）
钕铁硼永磁材料的主要机械物理性能表A1为钕铁硼永磁材料主要机械物理性能的典型值，供设计和选材时参考。A1
密度，g/em
硬度，HV
电阻率，un.cm
抗压强度，N/mm
热膨胀系数(垂直于取向方向）
热膨胀系数（平行于取向方向）附录B
（提示的附录）
-4.8X10-*K
铁硼永磁材料产品的尺寸和形位偏差B1
表B1为钕铁硼永磁材料产品尺寸偏差，供设计选材时参考。表B1
>10～20
>20~50
>50~80
烧结面偏差值
垂直于压制方向
压制方向
加工面偏差值
内外圆磨
表B2为铁硼永磁材料产品形位偏差，供设计选材时参考。表B2
偏差种类
平行度
垂直度
同轴度
检查部位
加工面间
烧结面间
加工面与烧结面间
两加工面间
烧结面间
加工面间
基本尺寸，mm
>14~24
>24~40
>40~60
>60~80
>80~100
线切割
偏差值
两平面问公差值的二分之
90°±1°
90°±1°
90°±0.5°
GB/T13560--2000
附录C
（提示的附录）
钕铁硼永磁材料的主要成分、制造工艺及应用C1烧结钕铁硼永磁材料的化学成分钕铁硼永磁材料是以金属间化合物RE，FeB为基础的永磁材料。主要成分为稀土（RE）、铁（Fe）、硼（B）。其中稀土主要为金属钕（Nd），为了获得不同性能可用部分（Dy）、错（Pr）等其他稀土金属替代；铁也可被钻（Co）、铝（AI)等其他金属部分替代。翻的含量较小，但却对形成四方晶体结构金属间化合物起着重要作用，使得化合物具有高饱和磁化强度、高的单轴各向异性和高的居里温度。C2烧结铵铁硼永磁材料的制造工艺烧结钕铁硼永磁材料采用的是粉末冶金工艺，熔炼后的合金制成粉末并在磁场中压制成压坏，压坏在情性气体或真空中烧结达到致密化。为了提高磁体的矫顽力，通常需要进行时效热处理。烧结钕铁翻永磁材料的工艺流程如图C1所示。RE,Fe,B-Fe等
磁场中成型
图C1烧结钕铁硼永磁材料工艺流程C3烧结铁硼永磁材料应用
烧结钕铁硼永磁材料具有优异的磁性能，可广泛地应用于电子、电力、机械、医疗器械等领域。最常见的有永磁电机、扬声器、磁选机、计算机磁盘驱动器、磁共振成像设备、仪表等。中华人民共和
国家标
烧结钕铁硼永磁材料
GB/T13560-2000
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
印张3/4字数12千字
2000年11月第一版2000年11月第一次印刷印数1-1200
书号：155066·1-17106
标目425-37
