【国家标准(GB)】 硫化橡胶或热塑性橡胶硬度的测定(10？100IRHD)

GB/T 60311998

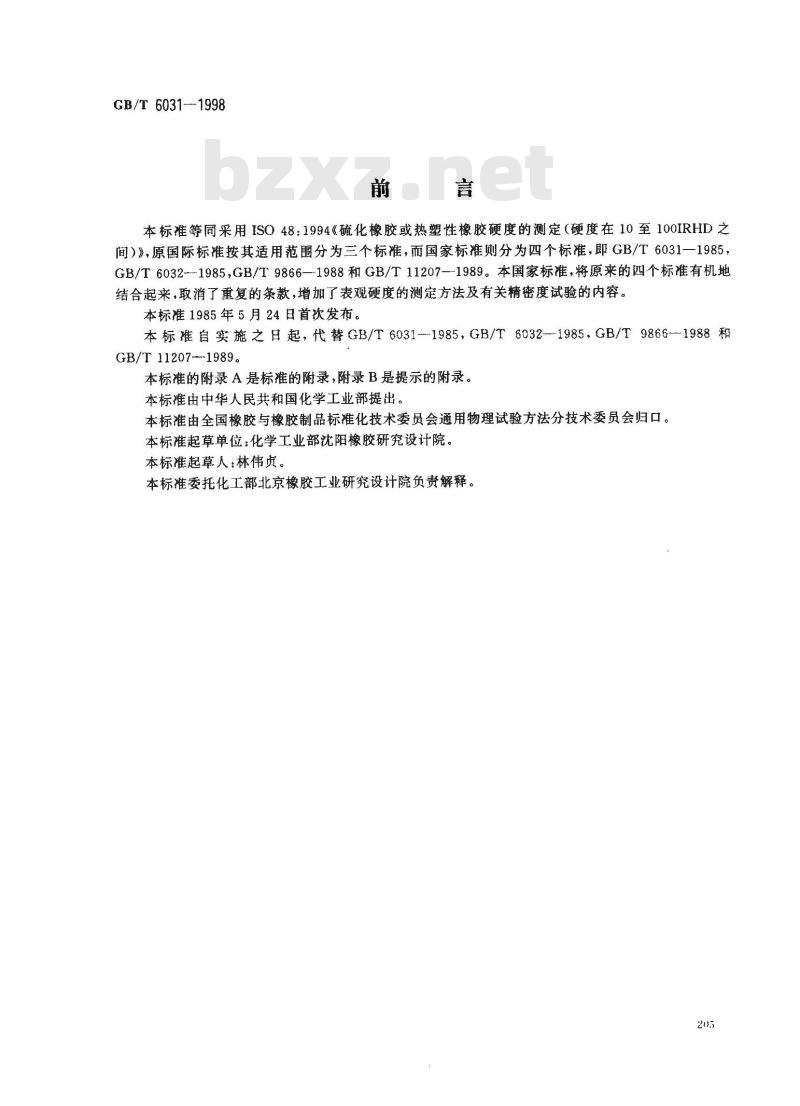

本标准等同采用ISO48：1994《硫化橡胶或热塑性橡胶硬度的测定（硬度在10至100IRHD之间）》，原国际标准按其适用范围分为三个标准，而国家标准则分为四个标准，即GB/T6031一1985，GB/T6032--1985,GB/T9866—1988和GB/T11207—1989。本国家标准，将原来的四个标准有机地结合起来，取消了重复的条款，增加了表观硬度的测定方法及有关精密度试验的内容。本标准1985年5月24日首次发布。本标准自实施之日起，代替GB/T6031--1985，GB/T6032--1985，GB/T9866--1988和GB/T 11207--1989。
本标准的附录A是标准的附录,附录B是提示的附录。本标准由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会通用物理试验方法分技术委员会归口。本标准起草单位：化学工业部沈阳橡胶研究设计院。本标准起草人：林伟贞。
本标准委托化工部北京橡胶工业研究设计院负责解释。20.3
GB/T6031—1998

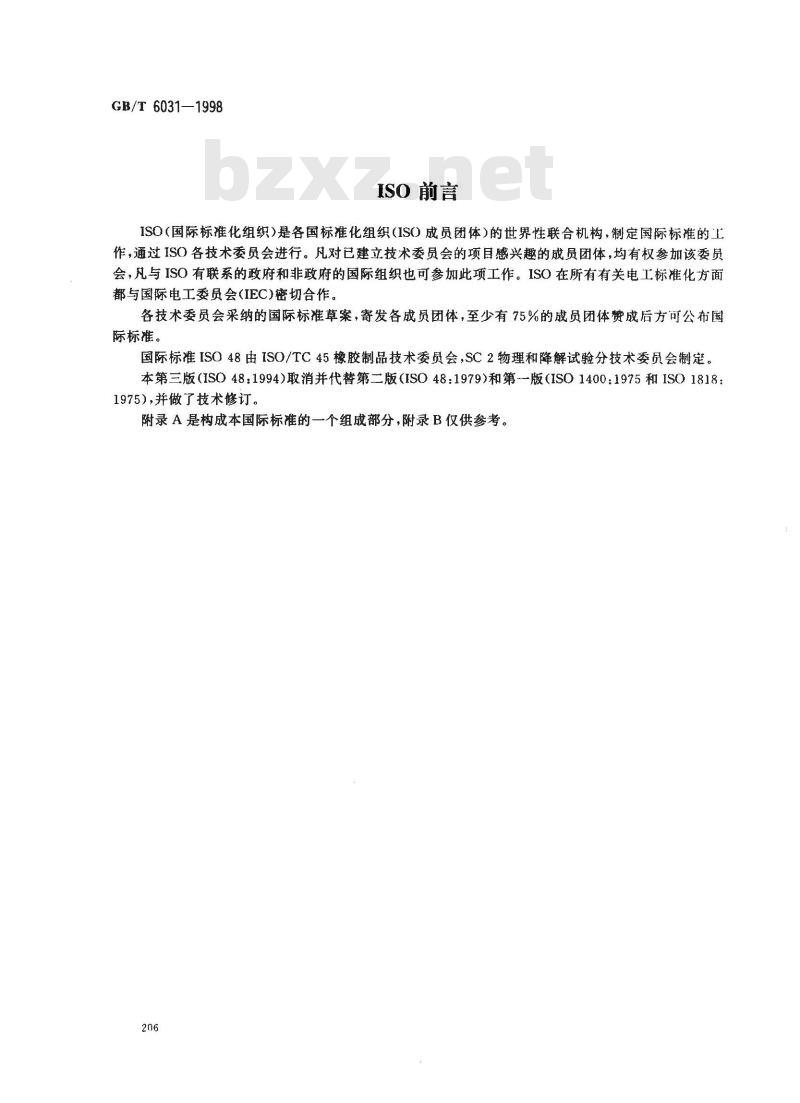

ISO前言
ISO(国际标准化组织是各国标准化组织（ISO成员团体）的世界性联合机构，制定国际标准的工作，通过ISO各技术委员会进行。凡对已建立技术委员会的项目感兴趣的成员团体，均有权参加该委员会，凡与ISO有联系的政府和非政府的国际组织也可参加此项工作。ISO在所有有关电工标准化方面都与国际电工委员会（IEC）密切合作。各技术委员会采纳的国际标准草案，寄发各成员团体，至少有75%的成员团体赞成后方可公布国际标准。
国际标准ISO48由ISO/TC45橡胶制品技术委员会，SC2物理和降解试验分技术委员会制定。本第三版（ISO48：1994）取消并代替第二版（ISO48:1979）和第一版（ISO1400:1975和ISO1818：1975），并做了技术修订。
附录A是构成本国际标准的一个组成部分，附录B仅供参考。206
GB/T6031-1998

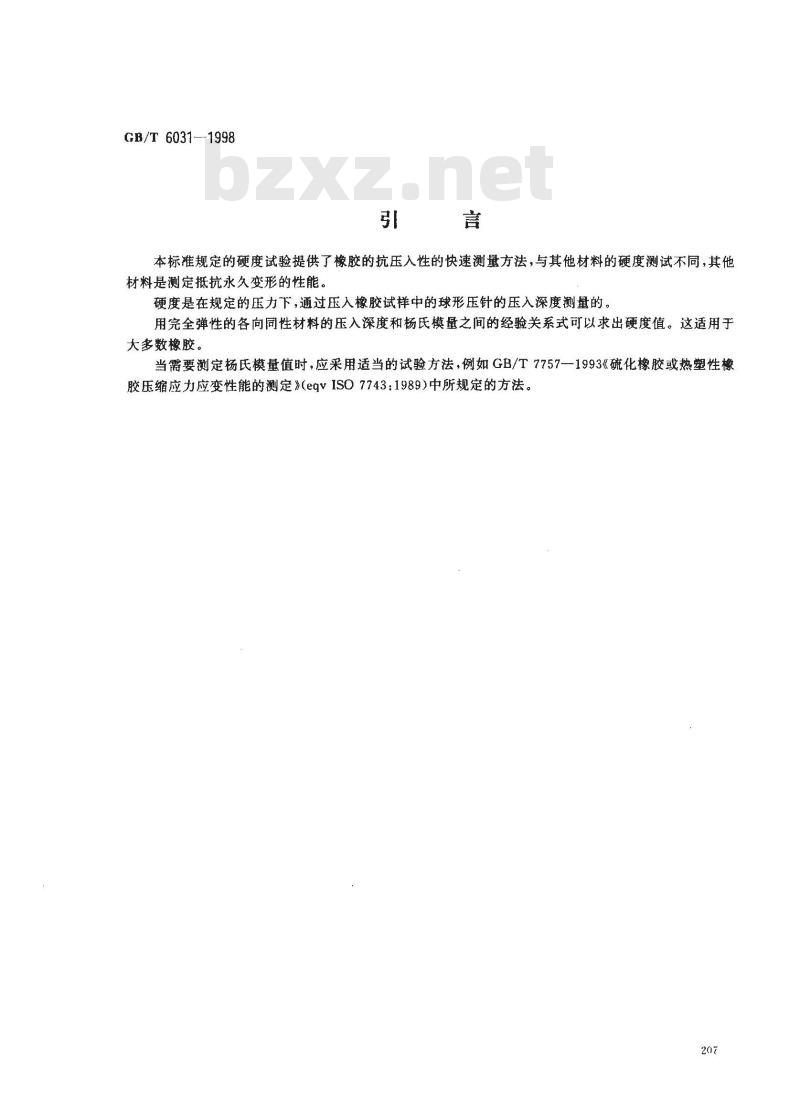

本标准规定的硬度试验提供了橡胶的抗压入性的快速测量方法，与其他材料的硬度测试不同，其他材料是测定抵抗永久变形的性能。硬度是在规定的压力下，通过压入橡胶试样中的球形压针的压入深度测量的。用完全弹性的各向同性材料的压入深度和杨氏模量之间的经验关系式可以求出硬度值。这适用于大多数橡胶。
当需要测定杨氏模量值时，应采用适当的试验方法，例如GB/T7757一1993《硫化橡胶或热塑性橡胶压缩应力应变性能的测定》(eqvISO77431989)中所规定的方法。207
1范密

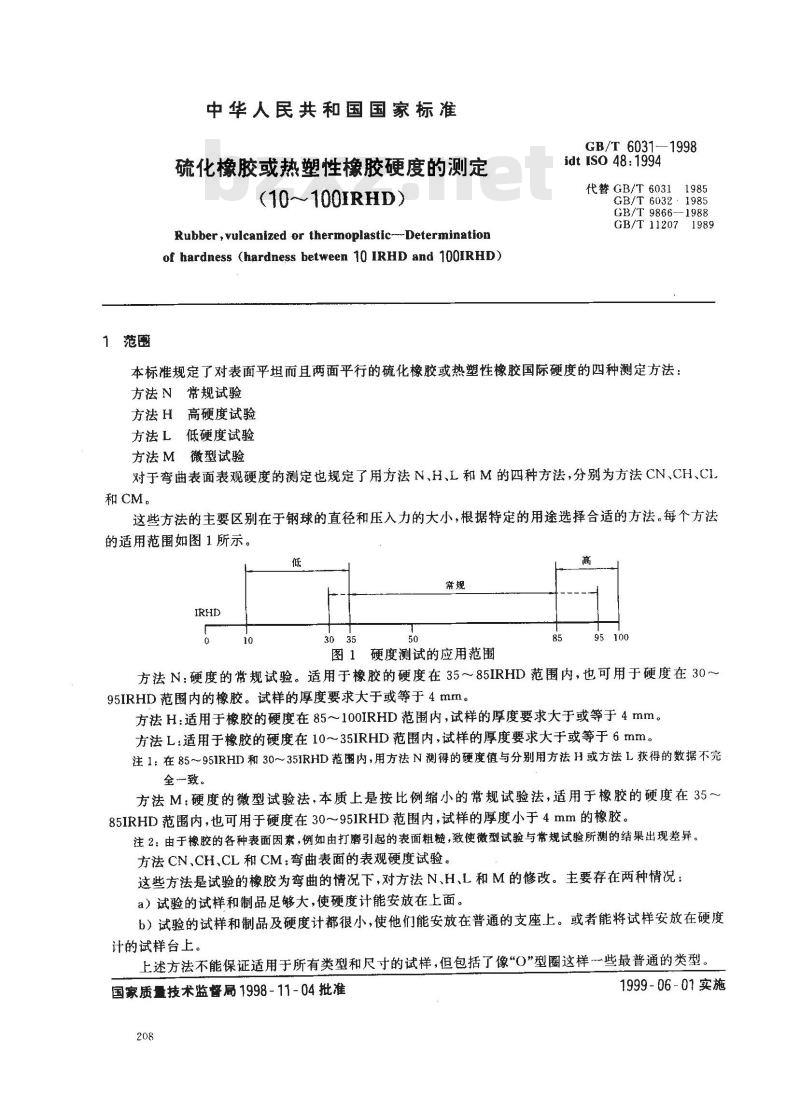

中华人民共和国国家标准
硫化橡胶或热塑性橡胶硬度的测定(10~100IRHD)）
Rubber ,vulcanized or thermoplastic---Determinationof hardness (hardness between 10 IRHD and 100IRHD)GB/T 6031—1998
idt ISO 48:1994
代替GB/T6031
GB/T 6032-1985
GB/T 9866--1988
GB/T 11207
本标准规定了对表面平坦而且两面平行的硫化橡胶或热塑性橡胶国际硬度的四种测定方法：方法N常规试验
方法H高硬度试验
方法L低硬度试验
方法M微型试验
对于弯曲表面表观硬度的测定也规定了用方法 N、H、L和M的四种方法，分别为方法CN、CH、C和CM。
这些方法的主要区别在于钢球的直径和压入力的大小，根据特定的用途选择合适的方法。每个方法的适用范围如图1所示。
图1硬度测试的应用范围
方法N：硬度的常规试验。适用于橡胶的硬度在35~~85IRHD范围内，也可用于硬度在30~95IRHD范圈内的橡胶。试样的厚度要求大于或等于4mm。方法H:适用于橡胶的硬度在85～100IRHD范围内，试样的厚度要求大于或等于 4mm。方法L：适用于橡胶的硬度在10～35IRHD范围内，试样的厚度要求大于或等于6mm。注1：在85～951RHD和30～35IRHD范围内，用方法N测得的硬度值与分别用方法H或方法L获得的数据不完全一致。
方法M：硬度的微型试验法，本质上是按比例缩小的常规试验法，适用于橡胶的硬度在35~85IRHD范围内，也可用于硬度在30～95IRHD范围内，试样的厚度小于4mm的橡胶。注2：由于橡胶的各种表面因素，例如由打磨引起的表面粗糙，致使微型试验与常规试验所测的结果出现差异。方法 CN,CH、CL和CM;弯曲表面的表观硬度试验。这些方法是试验的橡胶为弯曲的情况下，对方法N、H、L和 M的修改。主要存在两种情况：a）试验的试样和制品足够大，使硬度计能安放在上面。b）试验的试样和制品及硬度计都很小，使他们能安放在普通的支座上。或者能将试样安放在硬度计的试样台上。
上述方法不能保证适用于所有类型和尺寸的试样，但包括了像“O”型圈这样些最普通的类型。国家质量技术监督局1998-11-04批准208
1999-06-01实施
GB/T 6031—1998

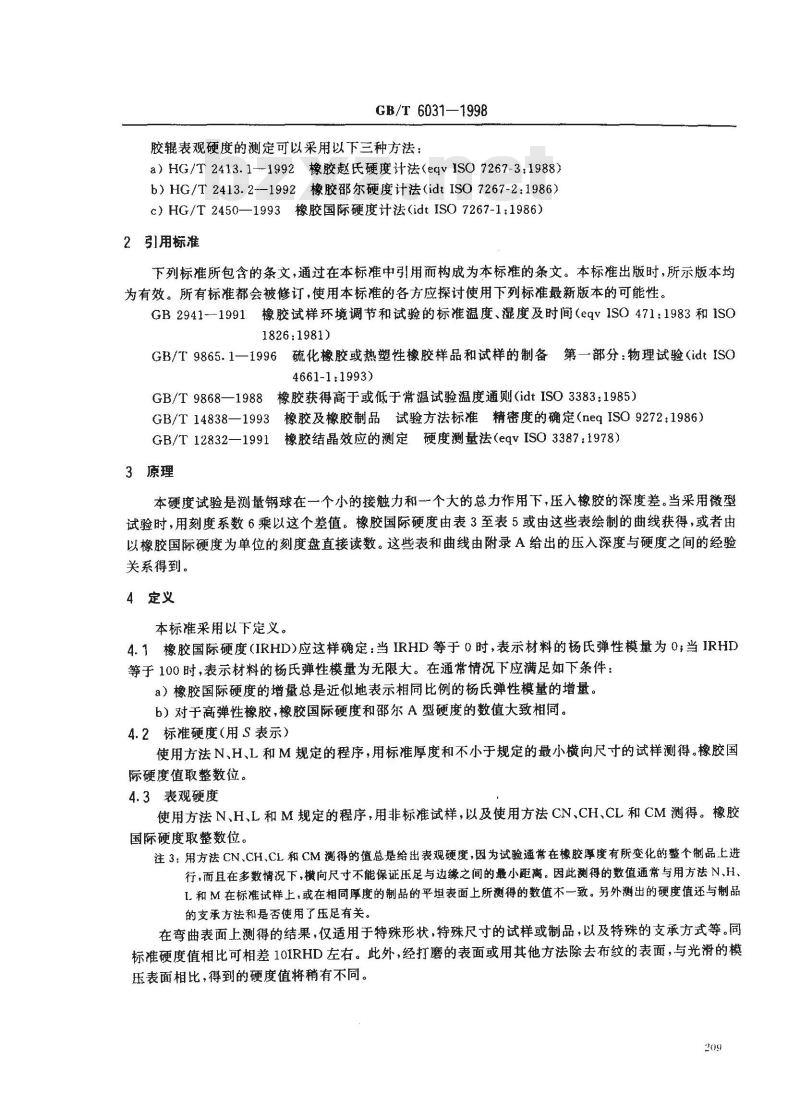

胶辊表观硬度的测定可以采用以下三种方法：a）HG/T2413.1-1992橡胶赵氏硬度计法（eqvISO7267-3:1988)b）HG/T2413.2--1992橡胶邵尔硬度计法（idtISO7267-2：1986）c）HG/T2450—1993橡胶国际硬度计法（idtISO7267-1：1986）2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2941—1991橡胶试样环境调节和试验的标准温度、湿度及时间（eqvISO471:1983和1SO1826:1981)
GB/T9865.1一1996硫化橡胶或热塑性橡胶样品和试样的制备第一部分：物理试验（idtISO4661-1:1993)
GB/T9868—1988橡胶获得高于或低于常温试验温度通则（idtISO3383：1985）GB/T14838—1993橡胶及橡胶制品试验方法标准精密度的确定（neqISO9272:1986）GB/T12832—1991橡胶结晶效应的测定硬度测量法（eqvISO3387：1978）3原理
本硬度试验是测量钢球在一个小的接触力和一个大的总力作用下，压入橡胶的深度差。当采用微型试验时，用刻度系数6乘以这个差值。橡胶国际硬度由表3至表5或由这些表绘制的曲线获得，或者由以橡胶国际硬度为单位的刻度盘直接读数。这些表和曲线由附录A给出的压入深度与硬度之间的经验关系得到。
4定义
本标准采用以下定义。
4.1橡胶国际硬度（IRHD)应这样确定：当IRHD等于0时，表示材料的杨氏弹性模量为0；当IRHD等于100时，表示材料的杨氏弹性模量为无限大。在通常情况下应满足如下条件：a）橡胶国际硬度的增量总是近似地表示相同比例的杨氏弹性模量的增量。b）对于高弹性橡胶，橡胶国际硬度和邵尔A型硬度的数值大致相同。4.2标准硬度（用S表示）
使用方法N、H、L和M规定的程序，用标准厚度和不小于规定的最小横向尺寸的试样测得。橡胶国际硬度值取整数位。
4.3表观硬度
使用方法N、H、L和M规定的程序，用非标准试样，以及使用方法CN、CH、CL和CM测得。橡胶国际硬度取整数位。
注3：用方法CN.CH、CL和CM测得的值总是给出表观硬度，因为试验速常在橡胶厚度有所变化的整个制品上进行,而且在多数情况下，横向尺寸不能保证压足与边缘之间的最小距离。因此测得的数值通常与用方法 N、H、L.和M在标准试样上，或在相同厚度的制品的平坦表面上所测得的数值不一致。另外测出的硬度值还与制品的支承方法和是否使用了压足有关。在弯曲表面上测得的结果，仅适用于特殊形状，特殊尺寸的试样或制品，以及特殊的支承方式等。同标准硬度值相比可相差10IRHD左右。此外，经打磨的表面或用其他方法除去布纹的表面，与光滑的模压表面相比，得到的硬度值将稍有不同。209
5仪器
5.1方法N、H、L和M
GB/T6031—1998
仪器的主要部件如下所述，其尺寸和作用力见表1。表1仪器的压力和尺寸
方法N
（常规试验）
方法H
(高硬度）
方法L
（低硬度）
方法M
（微型试验）
球2. 5±0.01
压足20±1
孔6±1
球1.00±0.01
压足20±1
孔6±1
球5.00±0.01
压足22士1
孔10±1
球0.395±0.005
压足3.35±0.15
孔1.00±0.15
接触力
0.30±0.02
0.30±0.02
0. 30±0. 02
钢球作用力
压入力
5.40±0.01
5.40±0.01
5.40±0.01
5.70±0.03
5.70±0.03
5.70±0.03
153.3±1.0
压足上的力
235±30
压杆和压杆的支承装置。可垂直移动的压杆，下端是一个钢球或球形表面。压杆的支承装置，可5.1.1
使其在施加接触力之前钢球下端部稍高于环形压足的基准面。5.1.2对压杆施加接触力和压入力的装置。作用力包括压杆和与其相连的附件重量，以及-切可能作用于压杆的弹簧力，以使其实际如手压杆球端的力符合表1的规定。5.1.3测量由压入力产生的压杆压入深度增量的装置，以长度单位表示，或者直接读出橡胶国际硬度IRHD。该测量装置可以是机械的、光学的或电学的。5.1.4扁平环形压足，垂直于压杆轴线，并有一个使压杆通过的同心圆孔。压足放在试样上，并对其施加30kPa士5kPa的压力，施在压足上的总压力不应超过表1中规定的值。压足与测量压入深度的装置为刚性连接。这样测出的位移才是压杆相对于压足（即试样的上表面)的位移，而不是压杆相对于支承试样的表面的位移。
在微型试验中，当使用借助弹簧向上顶推试样台的仪器时，压足上的压力值和压足上的作用力在施加总压力的过程中都是起作用的，在施加145mN压入力之前，压足上的作用力大于此值，即等于380 mN±30 mN.
注4：表1中不是所有尺寸和压力的可能组合均符合5.1.4的压力要求。5.1.5硬度计的轻微振动装置（例如电动蜂鸣器）以克服任何轻微的摩擦力（在完全消除了摩擦力的仪器上可以省去）。
5.1.6试样的恒温箱，试样在非标准温度下试验时所用。该恒温箱应安装一个控制温度的装置，使其将温度控制在所需温度土2℃范围内。压足和垂直压杆应穿过恒温箱顶部。穿过顶部的部分由低导热率的材料制成。测量温度的敏感元件应安装在恒温箱内靠近试样或安放试样的地方（见GB/T12832）。5. 2 方法 CN、CH、CL 和 CM
所用仪器基本上是5.1中所描述的，但有以下几点不同。5.2.1半径大于50mm的圆柱形表面210
GB/T 6031-1998
仪器的底部，应在压杆下面有一小孔，使环形压足自由通过，这样一来在底座的上、下均可进行测底座的下表面应为两个相互平行并与底座平面平行的圆柱体形状。圆柱的直径和它们相隔的距离应能使仪器固定并支承在被试验的弯曲表面上。或者经改进的底座可以安装上带万向节的可动压足，以便使它们适用于弯曲面。
5.2.2大于50mm大半径的双弯曲的表面应使用5.2.1规定的带可调压足的仪器。5.2.3半径为4mm至50mm的圆柱面或双弯曲的小试样如果表面太小不能支承仪器，则试样或制品应由专用夹具或V型模具的装置固定，以便使压足垂直地压在试验表面上。也可以用蜡把小试样凝固在试样台上。注5：通常情况下，用于方法M的仪器仅适用于橡胶厚度小于4mm的试样。注6：用于方法M，借助弹簧向上顶推试样台的仪器，不适用于大的试样或具有大弯曲半径的制品。5.2.4小“O”型圈和小于4mm弯曲半径的制品这些试样应固定在合适的夹具或模具上，或者用蜡凝固在试样台上，应使用方法M所用的仪器测量。如果半径小于0.8mm，则不能进行试验。6试样
试样应按GB/T9865.1的规定进行制备。6. 1 方法 N、H、L和 M
6.1.1概述
试样的上、下表面应是平整、光滑和相互平行的。对比试验应在相同厚度的试样上进行。6.1.2厚度
6.1.2.1方法 N和H
标准试样的厚度应为8～10mm，而且可以由一层、两层或三层叠放的橡胶组成，其最薄的橡胶层不应小于 2mm。非标准试样可以稍厚些或者稍薄些，但不能小于 4mm。6.1.2.2·方法L
标准试样的厚度为10～15mm，而且可以由一层、两层或三层叠放的橡胶组成，其最薄的橡胶层不应小于2rmm。非标准试样可以稍厚些或者稍薄些，但不能小于6mm。6.1.2.3方法 M
标准试样的厚度应为2mm士0.5mm。可以使用厚些或薄些的试样，但不能小于1mm。用这样的试样测得的结果与标准试样所测的结果不能进行比较。6.1.3横向尺寸
6. 1. 3. 1 方法 N、H 和 L
标准试样和非标准试样的横向尺寸应使试验点与试样边缘的距离不小于表2的规定。表2试验点与试样边缘的最小距离试样的总厚度
6.1.3.2方法M
试验点与试样边缘的最小距离
GB/T6031—1998
横向尺寸应使试验点与试样边缘的距离不小于2mm。试样厚度大于4mm，但由于横向尺寸或平面部分的面积所限，不宜在常规试验仪器上试验而用微型仪器试验时，试验点应距离试样边缘尽可能远一些。6.2方法 CN、CH、CI.和 CM
试样应是一个完整的制品或者是从制品上切下的一部分。切下的试样下面应能够在硬度试验期间内被正常支承住。如果试样的表面有布纹，应打磨后再进行试验，试样在打磨后应在标准温度下（见GB2941)恢复至少16h，而且按第8章的规定进行环境调节。调节期可以作为恢复期的一部分。7硫化和试验之间的时间间隔
除非技术原因另有规定外，应遵守下列要求(GB2941)。所有常规试验，硫化和试验之间的最短时间应为16h。仲裁试验，最短时间应为72h。非制品试验，硫化和试验间的最长时间为4个星期。对比评价试验，试验应尽可能经相同的时间间隔后进行。
制品试验，只要有可能，硫化和试验间的时间间隔应不超过3个月。在其他情况下，试验应在买方收到制品后两个月内进行。
8试样的调节
8.1当试验在标准温度下（见GB2941)进行时，试样在试验前应在这-试验条件下至少调节3h。8.2当试验在较高或较低的温度进行时，试样应在试验环境中放置一段时间，使之足以达到与试验环境的温度相平衡，或按所试胶料或制品的技术要求规定的时间放置，然后立即试验。9试验温度
试验通常应在标准温度下进行（见GB2941）。当采用其他温度时，应从GB2941所规定的优选温度中挑选温度。
10程序
10.1按第8章规定调节试样。在试样的上、下表面撒上薄薄的滑石粉，把试样放在一水平刚性支承表面上，放下压足与试样表面接触。使压杆和压球在橡胶上保持5s，这时球上的压力为接触力。10.2如果硬度计以橡胶国际硬度（IRHD)分度，它应在5s后，调整到读数为100：然后应施加压入力并保持30s，这时可直接测得橡胶国际硬度值。10.3如果硬度计以长度单位分度，应记下施加压入力30s后引起的压杆压入深度的差值D(0.01mm为单位）。在采用微型试验时，这个值应乘以刻度系数6再利用表3至表5或由这些表绘制曲线换算成橡胶国际硬度值。
10.4在施加负荷期间，除非仪器完全消除了摩擦，否则都应轻微振动仪器。212
GB/T6031—1998
3方法N所用的D值与橡胶国际硬度值(IRHD)的换算1)表3
1)D为不同的压入深度（以0.01mm表示)钢球的直径为2.5mm。IRHD
GB/T6031-1998
表 4方法H 所用的 D 值与橡胶国际硬度值(IRHD)的换算1)IRHD
1)D为不同的压入深度（以0.01mm表示）,钢球的直径为1mmD
表 5方法 L 所用的 D 值与国际橡胶硬度值(IRHD)的换算1)D
1)D为不同的所入深度（以0.01mm表示）.钢球的直径为5mm21+
11 测量次数
GB/T 6031—1998
应在分布于试样上的最少三个不同点各测量一次，取测量结果的中位数。12结果表示
a）试验结果取整数位；
b）用S表示标准硬度；
c）非标准试样其结果为表观硬度，应注明厚度和最小横向尺寸；d）用代号字母表示测试方法，即N、H、L、M分别为常规、高硬度、低硬度和微型试验：e）用词头字母C表示弯曲面试验。13精密度
13.1概述
根据GB/T14838进行重复性和再现性的精密度计算。关于精密度的概念和术语可查阅GB/T14838。附录B给出了重复性和再现性结果的使用指南。13.2程序说明
13.2.1实验室间的五个试验方案（ITPs）由StatensProvning-sanstalt（瑞典）在1985年和1989年间创立并实施。在一一个实验室制备硫化试样，并且发送到所有参加的实验室。其方案说明如下，a）中硬度橡胶，标称硬度范围30～851RHD，采用方法N，用4种胶料，在26个实验室中，对每种胶料在相隔一周的两个试验日中，每个试验日进行三次硬度测量，取三次测量的中位数作为试验结果，用于精密度分析。bzxz.net
b）中硬度橡胶，标称硬度范围30～85IRHD，采用方法M，用4种胶料，在26个实验室中，对每种胶料在相隔一周的两个试验日中，每个试验日进行三次硬度的测量。取三次测量的中位数作为试验结果，用于精密度分析。
c）高硬度橡胶，标称硬度范围85～100IRHD，采用方法N，用3种胶料，在12个实验室中，对每种胶料在相隔一周的两个试验日中，每个试验日进行五次硬度的测量，取五次测量的中位数做为试验结果，用于精密度分析。
d）高硬度橡胶，标称硬度范围85～100IRHD，采用方法H，用3种胶料，在12个实验室中，对每种胶料在相隔一周的两个试验日中，每个试验日进行三次硬度的测量，取三次测量的中位数作为试验结果、用于精密度分析。
e）低硬度橡胶，标称低硬度的一种胶料采用方法L，在5个实验室中，在相隔一周的两个试验日中，每个试验日进行三次硬度测量，取三次测量的中位数作为试验结果，用于精密度分析。13.2.2精密度确定为1型（发送硫化制备好的试样），重复性和再现性的时间以天数为标度。对于低硬度橡胶，用方法L，由于参与精密度评价方案的实验室数目较少，应谨慎使用列表显示的精密度结果13.3精密度结果
采用方法N的中硬度橡胶的精密度结果由表6给出，采用方法M的中硬度橡胶由表7给出，采用方法N的高硬度橡胶由表8给出，采用方法H的高硬度橡胶由表9给出，采用方法L的低硬度橡胶由表10给出。
在精密度结果的表中所用符号r、（）、R、（R)定义如下：r—一绝对重复性，用测量单位表示；(r）—一相对重复性，用百分率表示；R-绝对再现性，用测量单位表示(R)-—相对再现性，用百分率表示。215
合并值
合并值
合并值
合并值
14试验报告
乎均值
平均值
平均值
平均值
平均值
GB/T 6031--1998
表 6型精密度，中硬度橡胶，方法N实验室内
1型精密度，中硬度橡胶，方法M实验室内
表81型精密度，高硬度橡胶，方法 N实验室内
表９1型精密度，高硬度橡胶，方法H实验室内
I型精密度，低硬度橡胶，方法L实验室内
试验报告应包括以下内容：
a）试样的名称或代号；
b）本国家标准的名称或编号，
c）试验结果（按第12章表示的硬度值）；d）试样的形状及其他需要说明的情况；216
实验室间
实验室间
实验室间
实验室间
实验室间
