【国家标准(GB)】 硫化橡胶中炭黑分散度的测定 显微照相法

1适用范围
中华人民共和国国家标准
硫化橡胶中炭黑分散度的测定
显微照相法
Valcanized rubber--Determination ofcarbon blark dispersion-Micrographic melhodUDC 678.4.028
: 620.183
GB6030-85
本标准规定了用显微照相法半定甚测定硫化橡胶中炭黑分散度。方法适用于以下各种硫化橡胶中炭黑分散度的澍定：
天然橡胶，顺了橡胶，丁柔橡胶，异戊橡胶，「静橡胶，氯丁橡胶，了基橡胶三元乙.丙橡胶以及天然橡皎与顺丁橡胺，天然橡胶与了苯橡胶等并用橡较。对上述各种橡胶的混炼胶炭黑分散度也可做相对应性测定。本方法不适用于非炭黑填料橡胶的填料分散度的测楚。2方法概要
用切割的方法使被测胶料暴露出一个新鲜表面，借助低倍率的双显微镜对新鲜装面进行显微观察和照格，与，组是有不同分敢度等级的标准照升相对比，以标准照片的数字等级的大小来评价被测胶料炭黑的分散程度。
于胶料的某些重要物理机械性能、动态性能、加性能以及成品的使用性能，如强力、滞后，耐磨、门尼粘度、口型膨胀，电阻率、裂口等与炭黑分散度有关，而炭黑分散程度除与胶料配方有关外，还与混炼「艺、炼时间等在关。过低战过高的分散都是有害的。氏此，掌握测定胶料凝黑分数度的方法，对求得最佳分散水平，分析物性、改恒工艺，提高产品性能、节约能源等具有实际意义。4试验方法
4.1原理
当一块硫化橡胶被切剧而断裂时，由于未分散的炭黑聚集体相对于剧围橡胶介质来说，具有较高的硬度，致使切割径速偏离，从而造成切割表面的粗糙不平。炭黑分散越蒸，切割径迹偏离越严重，则表面粗度越大，反之则小。这样，根握已知标准照片，借助低倍率显微镜的规察，就不堆由切割表面粗髓难的不同来分析胶料炭需分教度的大小。4.2仪器、工具
.2.1样品切割器
%．把特制的钢质月（如图）。
b.单面力片。
国家标准局1985-05-24发布
198602-01实施
酒精灯。
4.2.3剪。
医用小镊子。
烧杯：100ml。
4.2.6培养4110mm。
.2.7厚2mm左在的试片。
4.2.8定性滤：110mm。
4.2.9载坡片：1.5mm厚。
GB 6030-85

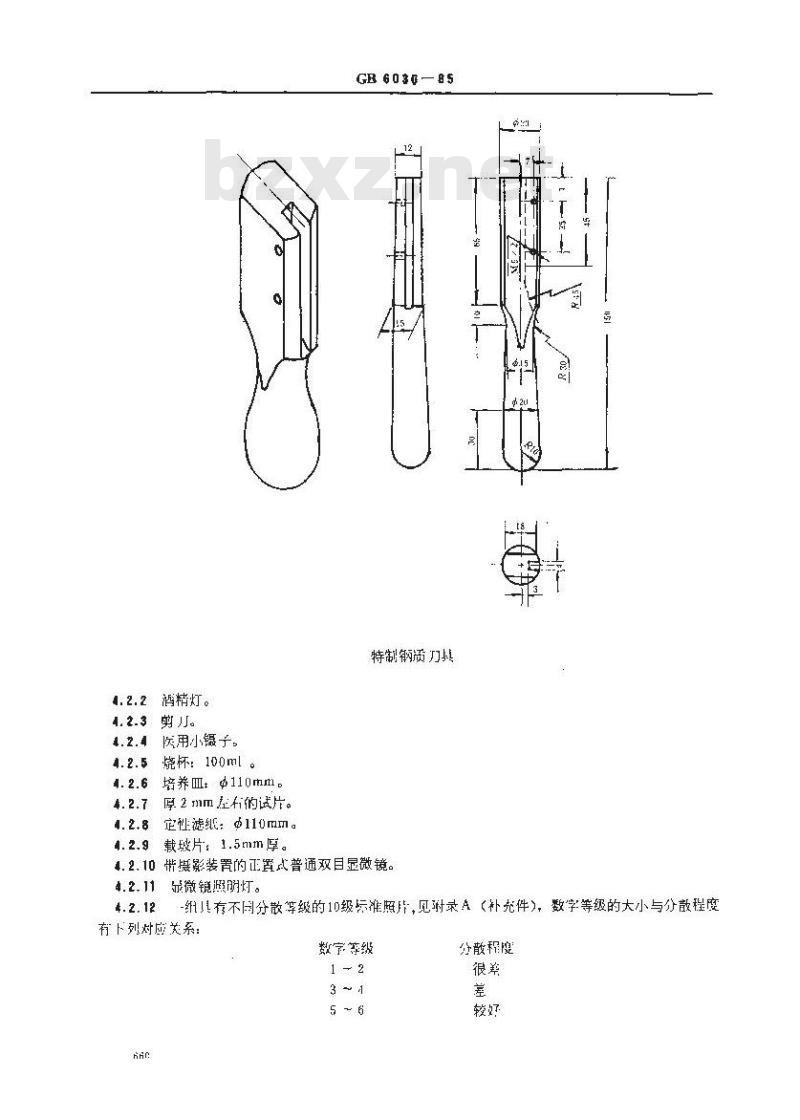

特制钢质刀具
4.2.10带摄影装置的正置式普通双目显微镜。4.2. 11
鼎微镜照明灯。
-组具有不同分散等级的10级标准照片，见附录A（补充件），数字等级的大小与分散程度有下列对应关系：
数字等级
分散程度
4.3试样
GB 6030:85
4.3.1硫化橡：原2mm有的试样。,3.2混炼胶：厚3mm充右的试样。4.操作步骤
4.4.1试样切割器的准备
把单面刀片嵌人特制钢质刀！的踏沟中，柠紧固定螺丝，使月片牢固地装在刀具上。使用时应先除去刀刃上的油脂，这可用酒精灯加热力历来达到，以刀刃能活上水不掉为准。1.4.2诚样制备
先用剪刀剪取50mm×10m拍×2mm左右的被测硫化橡胶试样，而混炼胶试样的尺寸为50mmx10mm×5mm右，然后在厚2mm左右的垫片1切割试样。，为保证被测切制面的严格水，必须法意以下几点：
.4.2.1为止硝判断切面的水少程瘦，切割黑色炭熊胶应在白色的背景上进行，这可在垫片上置延性滤统来达到。
4.4.2.2切剧动作应稳有方，以有于握刀把，左在手大姆指和中指固定试样，食指按住力具，并控制刀片面与试样表面垂直，有手和左丁食指同时用力乘直下按即可达此日的。4.4.2.3切割试样时，应先垂切除第一刀，以获得第一个切割面，再以2㎡左右的宽度（硫化橡胶）或5刃右的宽度（混炼胶）垂直即刺第一刀，即可保证被测切割面的严格水。连续切割数力，可获数个破测试样，挑选不破、不脏、刀痕少，光滑平整的新鲜剧面作为镜检试样，然底用小镊小心地把镜检试样放在载皱片上，计使被测面（第二刀所产生的切割平面）朝上，严禁触及被测面，小心置人培获而叶保存斧用。4.4.2.4为保证被测新鲜表面的光繁，万片应定时更换。1.4.3镜检
4.4.3.1试样切割后应立即进行镜检，以免款尘、喷霜物等对被测面的T扰。4..3.2为排除刀痕对被测而的1扰，试样在载玻所上的放置应使斜光照射方向与刀痕的正方所（即切制时刀片由上至下的方向）同向.4.3.3为防止镜检时试样表循粗髓度的人为变化，应严格保证斜光照身射试样表面的角度不变，般以30为伟。
4.4.3.4为保证试样的可比性，放大倍数应严格保持不变。放大倍数的选择可根据探作者所使用的显微镜透镜系统的技术条件选拦在20～40倍之间。4.4.3.5选取合适的视野进行显微照相。4.4.4结果处理
.4.4.1将被测而的料糙度“叫实A的10级标准照相比较，对被胶料的炭黑分散程度定级.距级可用整数或分数值来表不，如“5”表乐5级分，“51/2”裁示5～6级之间的分散，当被测而的粗糙度（未分散的炭黑聚集体的大小和数量）“标准照片不甚相符时，则操作者叫根据判断给于最合适的等级。一般可在镜检观察时先初步定级，待洗相后进行最终定级。4.4.4.2对每-试样应进行二次以上不同切剧面的测定，最后最其跨准。5试验报告
5.1列出滤建
报据1级标准照片，对所有被谢试样予以早均定级，必要时可用分数值来表采。5.2列出如下配方内容，以供结果分标：5.2.1荧黑的类型和填充串。
其尴頭料的类型利块充鼠。
聚合物类型和并用比例。
麻量油美型和量。
GB6030—85
5.3列j如下混炼条件，以供结果分析t5.3.#靓炼芝。
混炼设备。
被测胶料类型
蔬化橡胶+
巯化橡胶。
GB6030—85免费标准bzxz.net
附录A
显微照相法测定硫化橡胶中炭黑分散度的1级标准照片外充件)
附加说明：
本标准由中华人民共和国化学工业部提出，中化学工业部北京橡胶工业研究设计院山口。本标准北京橡胶工业研究设计院负责起草。本标准主要起草人谢其昌。
本标准委托北京橡胶1业研究设计院负责解。本标准参照采用美国材料与试验协会标准ASTMD2663—82《胶料炭黑分散度测试的标准方法》：in
