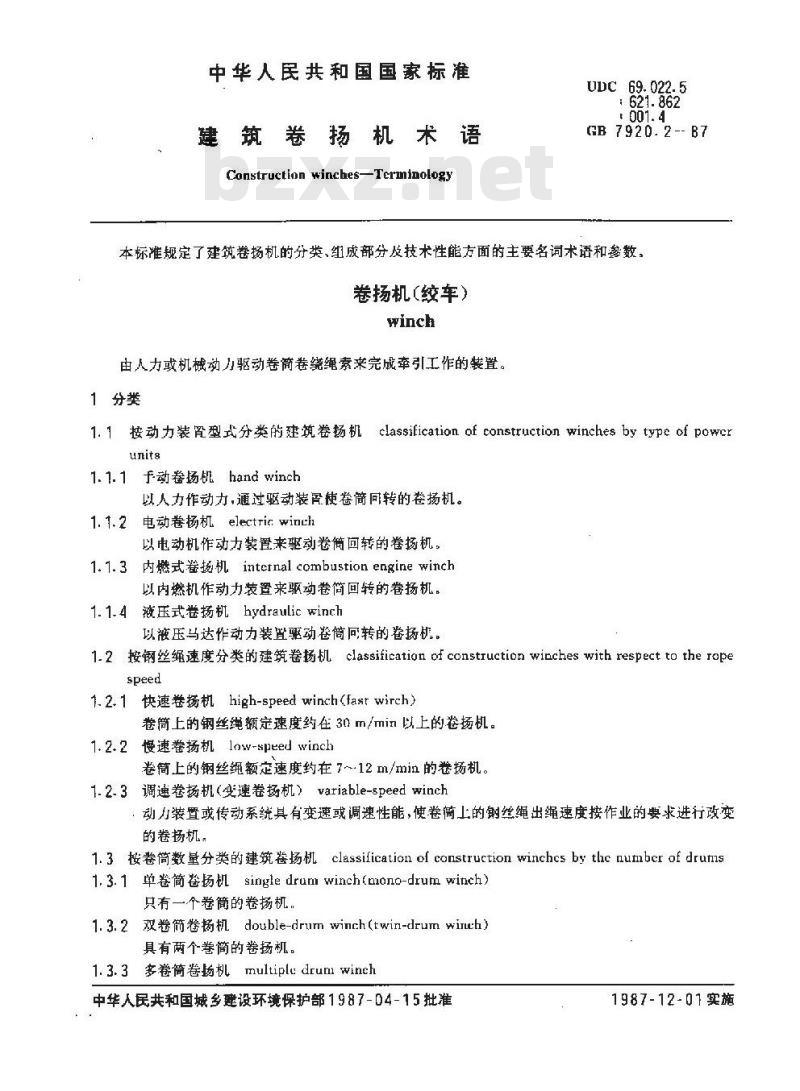

中华人民共和国国家标准
建筑卷扬机术语
Construction winches-TerminologyUDC69.022.5
GB 7920. 2-- B7
本标准规定了建筑卷扬机的分类、组成部分及技术性能方面的主要名词术语和参数。卷扬机（绞车）
由人力或机械动力驱动卷简卷绕绳索来完成牵引工作的装置，1分类
1. 1按动力装置型式分类的建筑卷扬机 classification of construction winches by type of powerunits
1.1.1于动卷场机handwinch
以人力作动力，通过驱动装使卷简同转的卷扬机。电动卷扬机electricwinch
1. 1.2日
以电动机作动力装置来驱动卷简回转的卷扬机。内燃式卷扬机 intetnal combustion engine winch1.1.3
以内燃机作动力装置来驱动卷简回转的卷扬机。1.1.4液压式卷扬机hydraulicwinch以液压马达作动力装置驱动卷筒回转的卷扬机。1.2 按钢丝绳速度分类的建筑卷扬机 classification of construction winches with respect to the ropespeed
1.2.1 快速卷扬机 high-speed winch(fast wirch)卷筒上的钢丝绳额定速度约在 30 m/min 以上的卷扬机。慢速卷扬机low-speedwinch
卷简上的钢丝绳额定速度约在 7~12 m/min 的卷场机。1.2-3调速卷扬机（变速卷扬机）variable-speedwinch动力装置或传动系统具有变速或调速性能，使卷简上的丝绳出绳速度按作业的要求进行改变的卷扬机。
1.3按卷筒数量分类的建筑卷场机，classification of construrtion winchcs by thc numbcr of drutis1.3.1单卷简卷场机 single drum winch(mono-drum witch)只有一个卷简的卷扬机.
双卷简卷杨机 double-drum winch(twin-drum winch)1.3.2
具有两个卷简的卷扬机。
1.3.3多卷筒卷场机multipledrun winch中华人民共和国城乡建设环境保护部1987-04-15批准1987-12-01实施

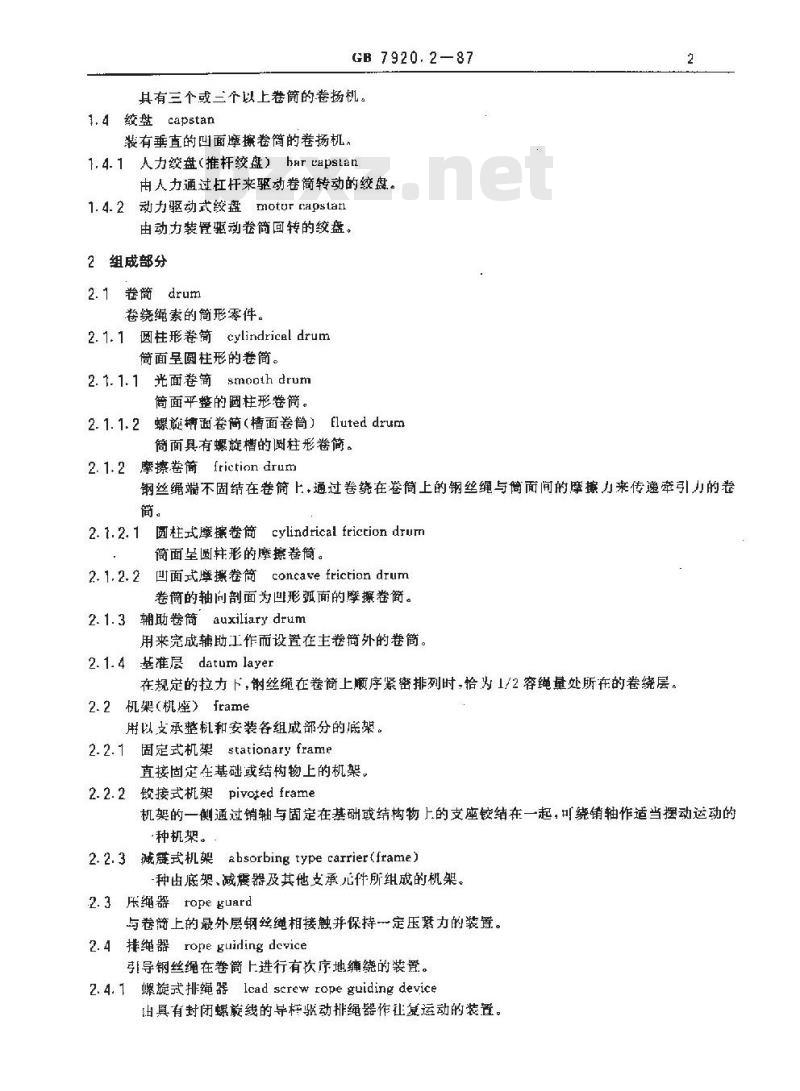

GB 7920.2—87
具有三个或三个以上卷筒的卷扬机。1. 4 绞盘 capstan
装有垂直的凹面摩擦卷简的卷扬机。1.4.1人力绞盘（推杆绞盘）harapslan由人力通过江杆来驱动卷简转动的绞盘。1.4.2动力驱动式绞盘motorrapstat由动力装骨驱动卷简回转的绞盘。2组成部分
2.1 卷简 drum
老绕绳索的简形零件。
2.1.1圆柱形卷筒cylindriceldrum筒面呈圆柱形的巷简。
2.1.1.1光面卷筒smoothdrum
筒简面平整的圆柱形卷筒。
2.1.1.2螺施槽面卷简（槽面卷筒）Fluted drum筒面具有螺旋槽的圆柱形卷简。2.1.2摩擦卷筒frictiondrum
钢丝绳端不固结在卷筒上，通过卷绕在卷筒上的钢丝绳与筒面间的摩力来传递牵引小的卷简。
2.t.2.1圆柱式擦卷简cylindrical frictiondrum筒面呈圆柱形的摩擦卷筒。
2. 1. 2. 2
凹面式摩擦卷筒concavefrictiondrum卷筒的抽向剖面为形弧面的摩擦卷簡。2.1.3辅助卷筒auxiliarydrum
用来完成辅助工作而设置在主卷简外的卷简。2.1.4基准层datumlayer
在规定的拉力下，钢丝绳在卷简上顺序紧密排列时，抬为1/2容纯量处所在的卷绕层。2.2机架（机座）frame
用以支承整机和安装各组成部分的底架。2.2.1固定式机架$tationary frame直接固定生基础或结构物上的机架。2.2.2铰接式机架pivoted frame机架的一侧通过销轴与固定在基础或结构物上的支座铰结在一起，可绕销轴作适当摆动运动的种机架。
2.2.3减蔻寇式机架absorbing type carrier(frame)种由底架、减震器及其他支承儿件所组成的机架。2.3乐绳器ropeguard
与卷简上的最外层钢丝绝相接触并保持一定压力的装置。2.4排绳器ropeguidingdevice

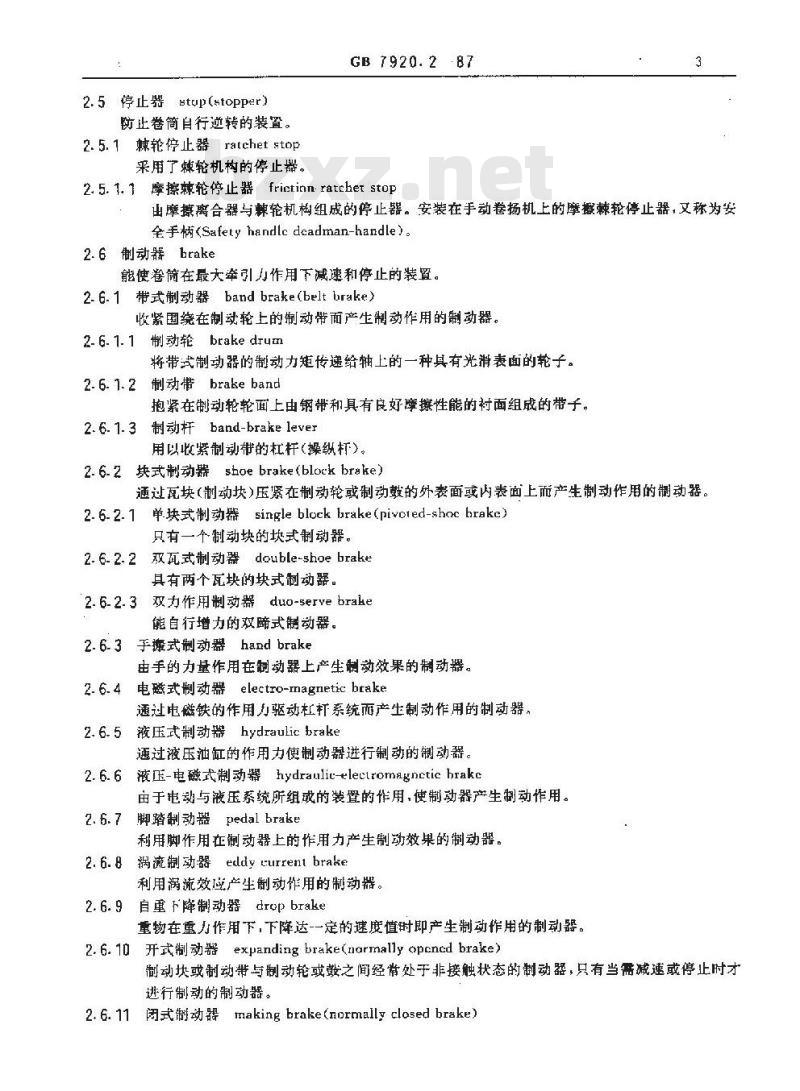

引导钢丝绳在卷筒上进行有次序地缠绕的装置。2. 4. 1 螺旋式排绳器 lcad screw rope guiding device出具有封闭螺旋线的导杆驱动排绳器作征复运动的装置。2.5停止器stup(stopper)
舫止卷筒自行逆转的装置。
2.5.1棘轮停止器ratchet stop
采用了辣轮机构的停止器，
GB 7920.287
2.5.1.1 摩擦棘轮停止器frictinn ratchet stop3
出摩擦离合器与辣轮机构组成的停止器。安装在手动卷扬机上的摩棘轮停止器，又称为安金手柄能使卷简在最大牵引力作用下减速和停止的装置。2.6.1带式制动器band brake(belt brake）收紧围绕在制动轮上的制动带而产生制动作用的制动器。2.6.1.1制动轮brakedrum
将带式制动器的制动力矩传递给轴上的一种其有光滑表面的轮子。2.6.1.2制动带brakeband
抱紧在制动轮轮面上由钢带和具有良好摩擦性能的衬面组成的带子。2.6.1.3制动杆band-brakelever用以收紧制动带的杠杆（操纵打)。块式制动器shoebrake(blockbrake)2.6-23
通过瓦块（制动块）压紧在制动轮或制动鼓的外表面或内表面上而产生制动作用的制动器。2.6-2.1单块式制动器single block brake(pivoled-shoc brake）只有一个制动块的块式制动器。2双瓦式制动器double-shoebrake2.6- 2.2
具有两个瓦块的块式制动器。
2.6-2.3双力作用制动器duo-servebrake能自行增力的双蹄式制动器。
2.6.3手式制动器handbrake
由手的力量作用在制动器上产生制动效果的制动器。电磁式制动器 electro-magnetie btake2.64
通过电磁铁的作用力驱动杠杆系统而产生制动作用的制动器。液压式制动器hydraulicbrake
通过液压油缸的作用力使制动器进行制动的制动器。2.6.6液压-电磁式制动器hydraulicleclromagnctichrake由于电动与液压系统所组或的装置的作用，使制动器产生制动作用。2.f.7脚踏制动器pedalbrake
利用脚作用在制动器上的作用力产生制动效果的制动器。涡流制动器eddy turrentbrake
利用涡流效应产生制动作用的制动器。自重 F降制动器drop brake
重物在重力作用下，下降达-一定的速度值时即产生制动作用的制动器。2.6.10 开式制动器expanding brake(narmallyopencd brake)制动块或制动带与制动轮或鼓之间经常处于非接触状态的制动器，只有当需减運或停止时才进行制动的制动器。
2.6.11 阅式制动器 making brake(normallyclosedbrake)制动带或瓦块经常保持与制动
的制动器。Www.bzxZ.net
3技术性能
3.1钢丝绳额定拉力
rated pull of rop
