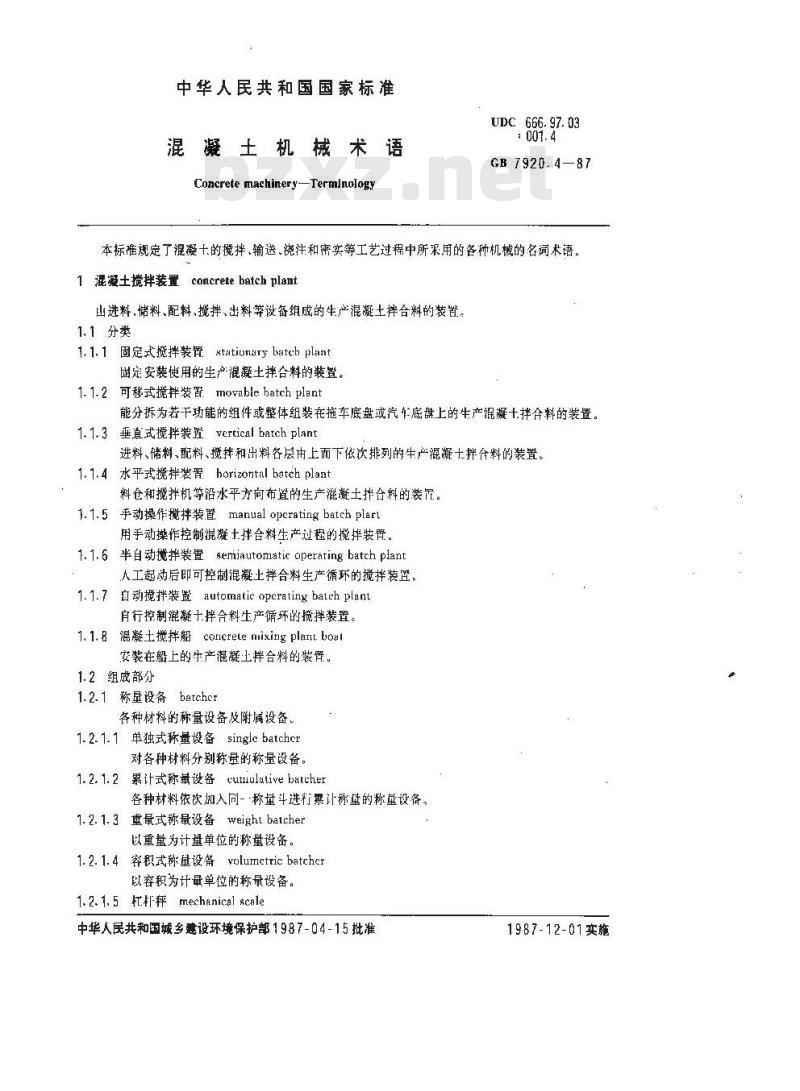

中华人民共和国国家标准
混凝土机械术语
Concrete machinery-TerminologyUDC 666. 97. 03
GB 7920.4—87
本标准观定了混凝十的搅拌、输送.注和密实等工艺过程中所采用的各种机械的名词术语。1 混凝土搅拌装置 concrete batch plant山进料,储料、配料，搅拌、出料等设备组成的牛产混凝土拌合料的装置。1.1分类
1. 1.1 固定式拌装置 stativnary batch plant固定安装使用的生产混凝土拌合料的装置。1.1.2可移式搅拌装movablehatch plant能分拆为若干功能的组件或整体组装在拖车底盘或汽作底盘上的生产混凝土拌合料的装置。1. 1.3垂直式搅拌装置vcrtical batch plant进料、储料、配料、揽拌和出料各层由上而下依次排列的生产混凝土拌合料的装置。1.1.4水平式搅拌装置horizontal batch plant料仓和搅拌机等沿水平方向布置的生产混凝土合料的装瓦。1.1.5手动操作搅拌装置manualoperatingbatchplart用手动操作控制混凝十拌合料生产过程的搅拌装置。1.1.6半自动搅拌装置semiautomatic operating batch plant人工起动后即可控制混凝土拌合料生产循环的搅拌装置。1.1.7自动搅拌装置automaticoperatingbatchplant自行控制混避士拌合料生产循环的揽拌装置。1. 1. B混凝土揽拌船 concrete mixing plant boal安装在船上的生产混凝土拌合料的装置。1.2组成部分
1.2.1称量设备batchcr
各种材料的称量设备及附属设备1.2. 1. 1单独式称量设备 single batchcr对各种材料分别称量的称量设备。1.2.1.2累计式称量设备cutiulative batcher各种材料依次加入同-称量斗进行累计称量的称量设备。1.2. 1.3重量式称量设备weighi baicher以重量为计量单位的称量设备。1. 2. 1. 4 容积式称量设备volumctric batcher以容积为计量单位的称量设备。1.2.1.5杠打秤mechanical scale中华人民共和国城乡建设环境保护部1987-04-15批准1987-12-01实施
GB 7920.4—87

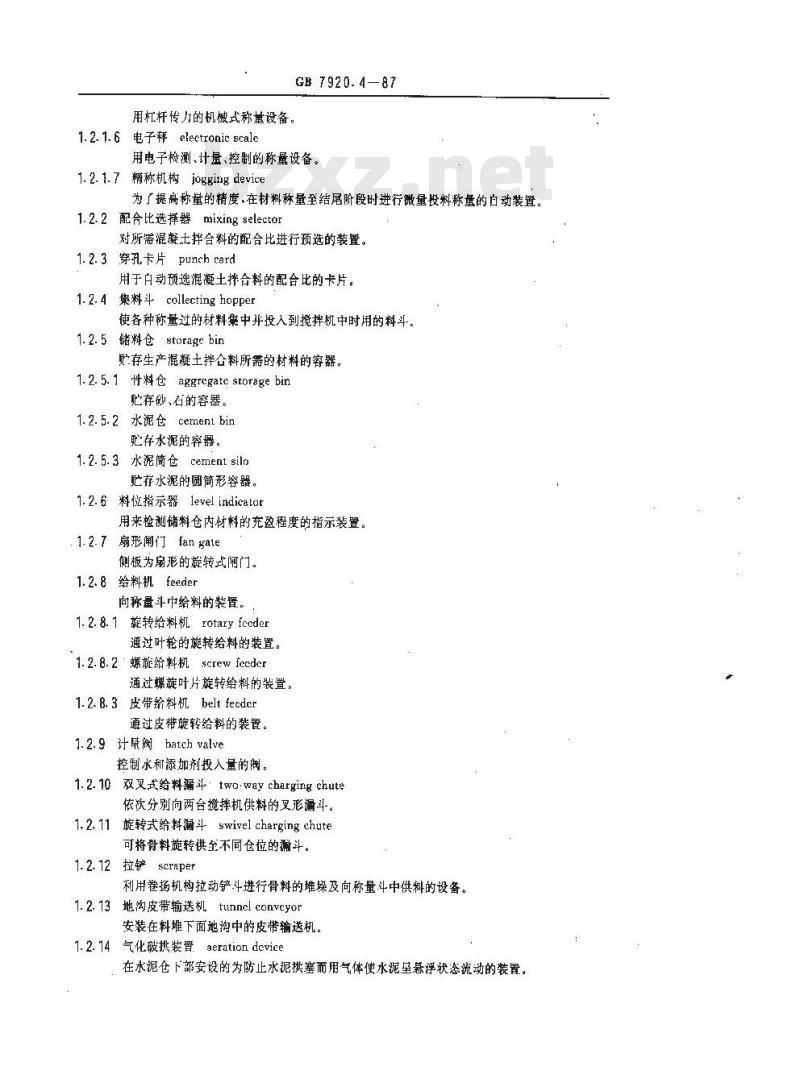

用杠杆传力的机械式称量设备。1.2.1.6电子秤electronic scale用电子检测、计量、控制的称量设备。1.2.1.7精称机构jogging device为了提高称量的精度，在材料称量至结居阶段时进行微量投料称景的白动装置。1.2.2配合比选择器mixing selector对所需混凝土拌合料的配合比进行预选的装置。1. 2. 3 穿孔卡片punch card
用于白动预选混凝土拌合料的配合比的卡片。1.2.4
集料斗collectinghopper
使各种称量过的材料集中并投入到搅拌机中时用的料斗。1.2.5储料仓storagsbin
贮存生产混凝土拌合料所需的材料的容器。1.2. 5.1 料仓 aggregate storage bin贮存砂，石的容器。
1.2.5.2水泥仓cement bin
贮存水泥的容器。
1. 2. 5. 3水泥简仓 cement sila贮存水泥的圆简形容器。
1.2.6料位指示器 level indicator用来检测储料仓内材料的充盈程度的指示装置。1.2.7扇形闸门langate
侧板为扇形的靛转式间门。
1.2.8给料机feeder
向称量斗中给料的装置。
1. 2.8. 1 转给料机rotary feeder过叶轮的旋转给料的装置。
1.2. 8.2螺旋给料机screw fccder通过螺旋叶片旋转给料的装置。1.2.8.3皮带给料机belt feeder通过皮带转给料的装置。
1.2.9 计鼠阀 batch valve
控制水和添加剂投入量的阀。
1.2.10双叉式给料漏斗：two·waycharging chute依次分别向两台搅拌机供料的叉形漏斗。1.2. 111
旋转式给料漏斗swivel charging chute可将骨料旋转供至不同仓位的滞斗。拉铲scraper
利用卷扬机构拉动铲斗进行骨料的堆垛及向称量斗中供料的设备。1.2.13地沟皮带输送机tunncl conveyor安装在料堆下面地沟中的皮带输送机。1.2.14气化破排装置aeration device在水泥仓下部安设的为防止水泥拱塞而用气体使水泥呈悬浮状态流动的装置。GB.7920.4—87

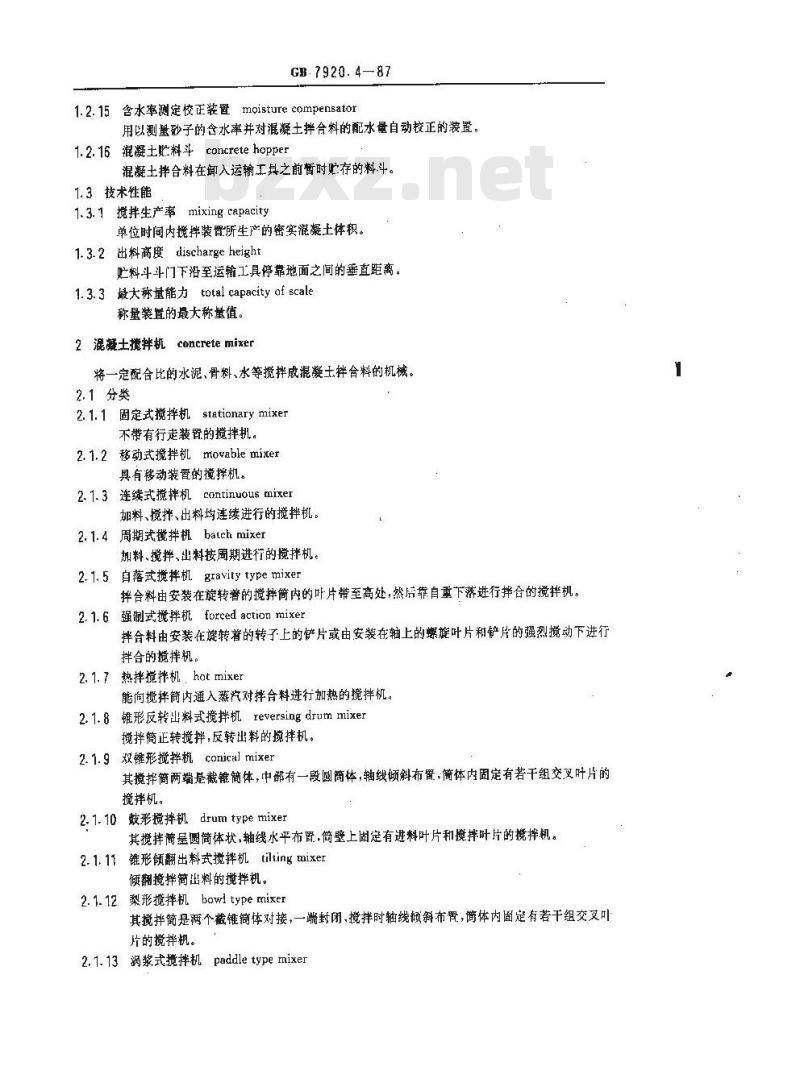

1.2.15含水率测定校正装置moisturecompensator用以测量砂子的含水率并对混凝土拌合料的配水量自动校正的装置。1.2.16混凝土肥料斗concretehopper混凝土拌合料在卸入运输工具之前暂时贮存的料斗。1.3技术性能
1.3.1搅拌生产率mixing capacity单位时间内搅拌装置所生产的密实混凝土体积。1.3.2出料高度discharge height贮料斗斗门下沿至运输工具停靠地面之间的垂直距离。1.3.3最大称量能力total capacityaf scale称量装置的最大称量值。
2混凝土揽拌机concretemixer
将一定配合比的水泥、骨料、水等揽拌成混凝土拌合料的机械，2.1分类
2.1.1固定式搅拌机stationarymixer不带有行走装置的搅拌机。
2.1.2移动式搅拌机movablemixer具有移动装置的搅拌机。
2.1.3连续式搅拌机continuous mixer加料、搅拌、出料均连续进行的搅拌机。2.1.4周期式拌机batehmixer
加料、搅拌、出料按周期进行的搅拌机。2.1.5自落式揽拌机gravity type mixer拌合料由安装在旋转着的搅拌筒内的叶片带至高处，然后靠自重下落进行拌合的搅拌机2.1.6强制式搅拌机foreedactionmixer拌合料由安装在旋转著的转子上的铲片或由安装在轴上的螺旋叶片和铲片的强烈搅动下进行拌合的搅拌机。
2.1.7热拌搅拌机、hatmixer
能向搅拌简内通入蒸汽对拌合料进行加热的搅拌机。2.1.8锥形反转出料式揽拌机Ieversingdrummixer搅拌简正转揽拌，反转出料的搅拌机。conical tnixer
2.1.9双锥形搅拌机
其搅拌简两端是截锥简体，中部有一段圆简体，轴线倾斜布臀，简体内固定有若干组交叉叶片的搅拌机。
2.1.10鼓形搅拌机drum type mixer其揽拌筒呈圆筒体状，轴线水平布置.筒壁上固定有进料叶片和搅拌叶片的搅拌机。2.1.11锥形倾翻出料式搅拌机tiltingmixer倾翻搅拌简出料的搅拌机。
2.1.12梨形搅拌机 bowl typemixer其搅拌简是两个截锥简体对接，一端封闭、搅拌时轴线顿斜布置，简体内固定有若干组交叉叫片的搅拌机。
2.1.13涡浆式揽拌机paddle type mixer1
GB 7920.4-87

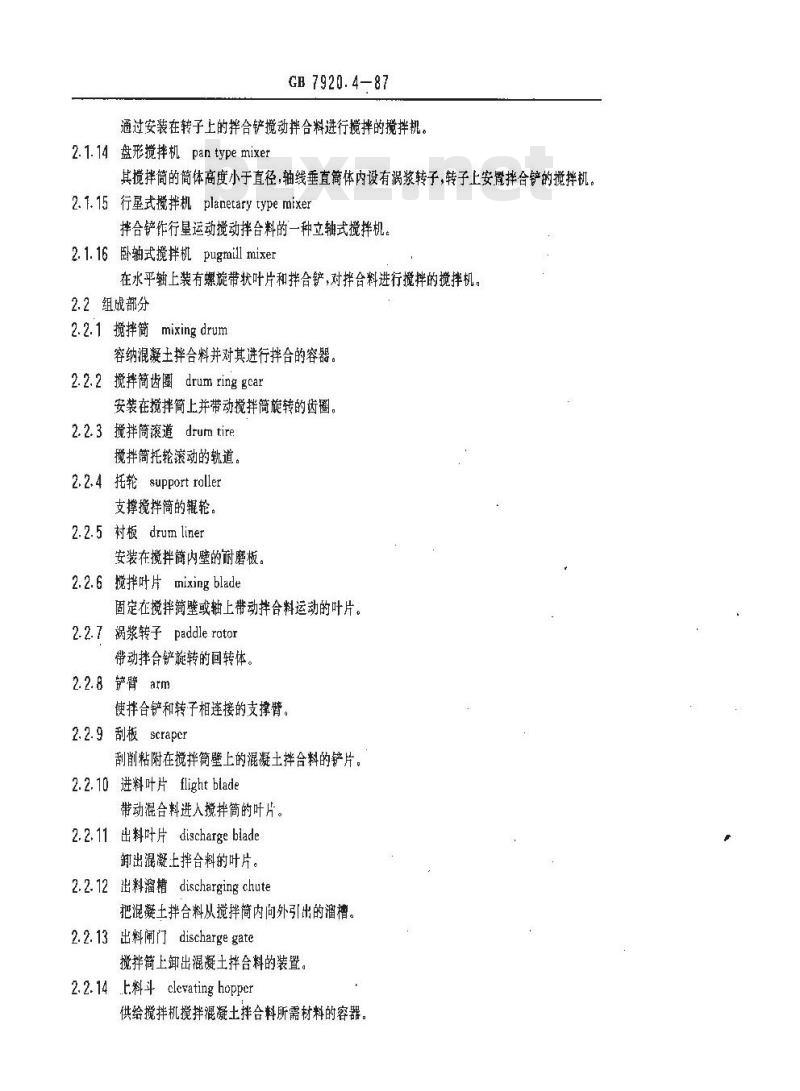

通过安装在转子上的拌合铲搅动拌合料进行搅拌的搅拌机。2.1.14 盘形搅拌机pan type mixer其搅拌筒的筒体高度小于直径，轴线垂直简体内设有涡浆转子，转子上安置拌合铲的搅拌机。2.1.15行星式搅拌机planetarytypemixer拌合铲作行星运动搅动拌合料的一种立轴式搅拌机。2.1.16卧轴式搅拌机pugmill mixer在水平轴上装有螺旋带状叶片和拌合铲，对拌合料进行搅拌的搅拌机2.2组成部分
2.2.1揽拌筒mixing drum
容纳混凝土拌合料并对其进行拌合的容器。2.2.2揽拌简齿圈drum ringgcar安装在搅拌筒上并带动搅拌筒旋转的齿圈，2.2.3搅拌筒滚道drum tire
搅拌筒托轮滚动的轨道。
2.2.4 托轮 support roller
支撑搅拌简的辑轮。
2.2.5 衬板 drum liner
安装在搅拌简内壁的耐磨板。
2.2.6搅拌叶片mixingblade
固定在搅拌简壁或轴上带动拌合料运动的叶片，2.2.7祸浆转子paddle rotor
带动拌合铲施转的回转体。
2.2.8铲臂arm
使拌合铲和转子相连接的支撑臂。2.2.9刮板scrapcr
刮削粘附在揽拌筒壁上的混凝土拌合料的铲片。2.2. 10 进料叶片 flight blade带动混合料进入揽拌简的叶片。2.2.11出料叶片discharge blade卸出混凝上拌合料的叶片。
2.2.12出料溜槽discharging chute把混凝土拌合料从搅拌筒内问外引出的溜槽。2.2.13 出料闸门 discharge gate搅拌简上卸出混凝土拌合料的装置。2.2.14 上料斗 clcvating hopper供给搅拌机搅拌混凝土拌合料所需材料的容器限定揽拌时间的仪器。

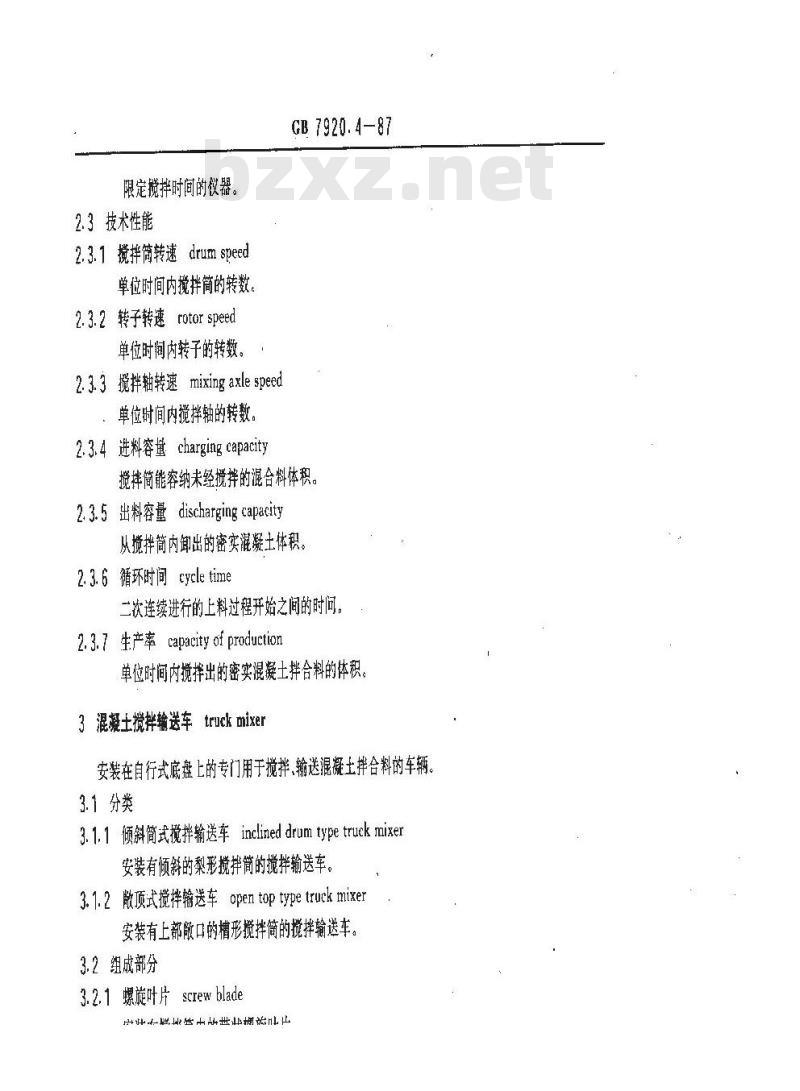

2.3技术性能
2.3.1搅拌筒转速drum speed
单位时间内搅拌简的转数。
2.3.2 转子转速 rotor speed
单位时间内转子的转数。
2.3.3搅拌轴转速mixing axlespeed、单位时间内搅拌轴的转数。
2.3.4进料容charging capacityGB 7920.4-87
搅拌简能容纳未经搅拌的混合料体积。2.3.5出料容量 discharging capacity从搅拌简内御出的密实混凝土体积。2.3.6循环时间cycle time
二次连续进行的上料过程开始之间的时问。2.3.7生产率capacityof production单位时间内搅拌出的密实混凝土拌合料的体积。3混凝土搅拌输送车truck mixer安装在自行式底盘上的专门用于搅拌，输送混凝土拌合料的车辆，3.1分类
3.1.1倾斜筒式搅拌输送车inclineddrum type truck mixer安装有倾斜的梨形搅拌筒的搅拌输送车。3.1.2散顶式搅拌输送车open toptype truckmixer安装有上部口的槽形揽拌筒的搅拌输送车3.2组成部分
3.2.1螺旋叶片screw blade
搅拌输送车搅拌作业时的转速。3.3.4搅动转速ngilating peed
GB 7920.4—87
搅拌输送作在运送混凝十拌合料的途中，为防止混凝十拌合料离析、初凝保持的低转速。3.3.5御料转速dischargingspeed搅拌输送车将混泥凝十拌合料御出时的转速。3.3.6搅拌容量mixcd capacity
能说祥输送的混凝士拌合料的容量。4混凝土泵concretepump
通过管道将混凝七拌合料连续用送到浇注现场的专用设备。4.1分类
4.1.1固定式混凝土泵stalionarycomrete.pump安装作固定机座上的混凝十泵。4.1.2可移式混凝E:泵portableconeretepump安装在可移动底盘上的混凝土泵。4.1.3汽车式泥凝小泵trucknauntedconcretepunp安装在汽车底盘上的混凝土泵。4.1.4气压式混凝l泵pncumaicenncictcpump利用气体压力输送混凝士排合料的泵。4.1.5机械式混土泵mchaticrltoncretepump利用机械装置压遂混凝十拌合料的泵。4.1.6液压式混凝土泵hydraulic conerete pump利用液体压力压送混凝十拌合料的泵。4.1.7活寒式混凝上泵pisinncoicte pump利用活塞的往复运动压送混凝土拌合料的泵。4.1.8挤压式混凝上泵squceze concrete pump利用挤斥滚轮挤压软管压送混凝土拌合料的泵。4.1.9混凝t布料系车truckmountedroncrelepurmpwithplacingboom安装在拖式或白行式底盘上并带有布料杆的混凝土泵。4.2组或部分
4.2.1 混凝十缸concrete cylinler活塞在其内往复运动、吸入，压送混凝土排合料的缸，4. 2.2 Y型管Y-shape pipe
双缸混凝上泵泵送混凝土拌台料的叉形管4.2.3输送管conveyingpipe下载标准就来标准下载网
输送混凝上拌合料用的管。包括首带，奔管，锥管，橡胶管等。4.2.4搅动器agitator
低进料斗中对泵送前的混凝土拌合料进行一次搅拌和喂料的机构4.2.5 隔筛 grid
安装在进料,斗口「防止超过允许输送粒径的骨料进入系巾的筛子。4.2.6
布料杆支柱boornpost
支撑混凝士布料杆的装置，
布料杯placungbm
GB 7920. 4-87
在一定的半径范围内可回转、伸缩的臂架和输送管的总成。4.2.7.1组装式布料杆erectingplacingbaom可按施工要求组合拆装的布料杆。4.2.7.2折查式布料杆foldingplacingboam可折整的布料杆。
4.2.7.3伸缩式布料杆telescopic plaucing boom可伸缩的布料杆。
4.2.8混凝土分配润concretevalvc保证两个混凝土缸中的混凝土连续压入输送管的装置。4:2.8.1旋转式板阀rotaryflatvalve通过旋转阀板吸入，泵出混凝十拌合料的阀。4.2.8.2往复式板阁reciprocatingvalve阀板往复运动吸入、菜出混凝十拌合料的阀。4.2. B.3球形阀ball type valve球形和半球形阀体旋转运动吸入、某出混凝十拌合料的阀。4.2.8.4管形阀pipetypevalve
管形阀体绕水平或垂直轴线往复转动吸入、泵出混凝土拌合料的阀。4.2.9转子rotor
挤压菜上带动滚轮转动挤压泵送混凝土拌合料的部件。4.2.10泵壳pump case
支撑转子和挤压软管等工作部件的壳体。逆止阀 on-return valve
防止垂直管道中的混凝土拌合料因自重逆流的装置。4.2.12中间出料管intermediatedeliverypipe设置在输送管路中，侧面有活门，可以御出混凝十拌合料的专用管。4.2.13旋转接头swivelpipejoint输送管的同转接头。
4.2.14清洗接合器adapterlorcleaning在清洗管道中残留的混凝土拌合料时，用以连接高压水管和混凝土输送管路的装盘。4.2.15清洗接收器cleaningcatcher消洗时，安装在管道的卸料嫩用以接收清洗器的安全装置。清洗器cleaner
清洗管道用的装置。
4.2.16.1清洗球cleaningball
用橡胶等制成的满洗管路的球形体。4.2.16.2
清洗活塞cleaningpiston
用橡胶碗和金属托制成的清洗管路的活塞。4.2.16.3清洗游绵cleaning sponge清洗管道用的海绵。
4.2.17管道接头pipejoint
输送管的连接接头。
4.3技术性能
4.3.1受料斗容量hoppercapacityGB7920.4—87
受料斗容纳混凝土拌合料的体积。4.3.2输送警径diameter of conveying pipe输送管道内径。
4.3.3送能力pumpingcapacity
单位时间内混凝土泵泵送混凝土拌合料的体积。4.3.4泵送压力pumpingpressure将混凝土排合料泵送至晓注现场所需的压力4.3.5泵送最大高度maximumpumpingheight泵送混凝土拌合料能达到的最大垂直距离。4.3.6系送最大距离maximumpumpingdistance泵送混凝土拌合料能达到的最大水平距离。4. 3.7泵送最人骨料粒径maximum diameter of aggregate泵送过程中不产生卡管现象的骨料最大直径。5混凝土振动器concretevibrator其有振源并将振动传给混凝七拌合料使其得以振动密实的机械。5.1分类
5.1.1内部振动器internal vihrator插入混凝土拌合料内进行振动密实的机械。5.1.2表面振动器surfaceexternalvibrator在混凝土拌合料的外部表面振动密实的机械。5.1.3附着振动器external vibrator安装在模板等上，对混凝土拌合料进行振动密实的机被。振动台vibrating table
振动装置安装在台架上，对制作构件的混凝土拌合料进行振动密实的机械。5.1.5电动振动器electric vibrator以电为动力的振动器。
5.1.6内燃振动器engine type vibralar以汽油机产生动力的振动器。
5.1.7气动振动器pneumatievibrator以气休压力为动力的振动器。
5.1.8液压振动器hydraulic vibrator以液体压力为动力的振动器。
5.1.9直联式振动器rigidtypevibrator动力装置与振动刚性连接的振动器。5.1.10软轴式振动器flexibletypevibrator动力装臀通过挠性钢丝软轴与振动棒连接的振动器。5. 1. 11
电机式振动器motor-invibrator电动机装在振动棒内部的振动器。5.1.12偏心式振动器eccenticweighitypevibrator在报动体内安装有偏心块而产生振动的振动器。5.1.13行星式振动器planetarytypevibrator在振动体内安装有绕内滚道或外道转动产生振动的行星滚锥的振动器。5.2组成部分
GB 7920.487
5.2.1 振动棒vibrating head
直接插入混凝土拌合料中进行振动的棒状振动装置：5.2.2滋道rulling race
使行呈滚锥在其内(外)锥面上滚动以产生振动的金属套。5.2.3滚锥tapper
振动棒内的起振装置。
5.2.4软轴，llexible shaft
由分层相互交叉缠绕的钢丝和钢带螺旋管橡胶软管组成的具有一定挠性、能传递旋转运动和1动力的轴。
5.2.5防逆装置
anti-reversing clutch
防止软轴因逆转而被坏的保护装置。尖头vibratinghead point
振动棒的端头。
5.2.7回转底座Iotary table
振动器原动机能回转的底座。
5.3技术性能
5.3.1振动梯直径diumeterof vibratinghead振动棒的外径。
5.3.2偏心力矩ecrentrictorque偏心块的重量与其重心至转轴中心距离的乘积。5.3.3激振力vibratoryforce
报动样等在工作时强迫振动1扰力的最大值，5.3.4空载振幅amplitude
空载时以平衡位置为基准的振动位移景的最大值。5.3.5顺率[requcncy
单位时间内振动摔等的振动次数6混凝土喷射机concretesprayingmachine将混凝土拌合料喷向建筑物表面，使建筑物表面得到加强和保护的机械。6.1分类
6.1.1千式喷射机dry spraying machine将7的混合料通过压缩空气作用，输送至愤嘴处加水喷出的喷射机，6.1.2湿式喷射机wel spraying machine将水灰比达到使用要求的混凝士拌合料通过压缩空气作用，输送至喷嘴处直接喷出的喷射机，6.1.3转子式喷射机rotorsprayingmachinc在转了的料杯中加入混凝十拌合料或混含料，当杯转至风口处：拌合料即被压缩空气喷送出去的喷射机。
screw spraying machine
6.1.4螺旋式喷射机
混凝土拌合料或泥合料由螺旋给料机构推出，然后靠由螺旋叶汁空心轴居部输人的压缩空气在前端所产生的负压和前端输入的压缩空气助而喷出的喷射机。6.1.5罐式喷射机chambersprayingniachine混凝土拌合料或混合料通过上下罐钟形阀的顺序启闭，靠压缩空气作用输送至出料口后喷出的·喷射机。
GB 7920.4--87
6.1.6鼓轮式喷射机drum spraying machine通过鼓轮的旋转将混凝土拌合料或混合料从进料口带至出料口后用压缩空气喷出的喷射机。6.2组成部分
6.2.1喷嘴no22le
输送管道来端的控制喷射混凝士拌合料的装置。6.2.2[:(下)罐形阀upper (lower) lell shaped valve启闭上(下）罐装料口的锥形阀。6.2.3给料机构fceder
设在料斗，管道，进气机构间的供料机构6.2.3.1盘式给料机构diskfeeder通过转盘将拌合料或混合料拔至出料口的机构。6. 2. 3. 2
鼓轮给料机构drum feeder
通过鼓轮将拌合料或混合料送至出料口的机构。6.2.3.3螺旋给料机构screwfeeder通过螺旅叶片轴将拌合料或混合料送至出料Ⅱ的机构。6.2.4机械手mechanical arm
可夹持喷抢前后仲缩和旋转：接要求进行混凝士喷射工作的机械装置。6.3技术性能
6.3.1最高工作力maximumserviceair pressure喷射混凝土拌合料时使用的最高气体压力。6.3.2工作气压operating air pressure正常「作情况下使用的气体玉力。6. 3.3 生产率 concrcrc auiput单位时间内喷射混凝上拌合科的体积。6.3.4最人骨料粒径maximumdiameterofaggrogale在保证不堵管的情说下允许使用的石子的量大粒径。6.3.5翰送管直径internal diamctcr of delivery hose连接喷射机主体与喷嘴的管道内径。6.3.6最大垂直（水平）翰送距离maximumvertical(horizonlal)deliverydistance喷射混凝土时喷嘴距喷射机士体所能达到的最大垂直(水平)距离。附加说明：
本标雄由城乡建投环境保护部长沙建筑机械研究所归口。本标准由哈尔滨建筑工程学院负责起草。
