【国家标准(GB)】 桩工机械术语

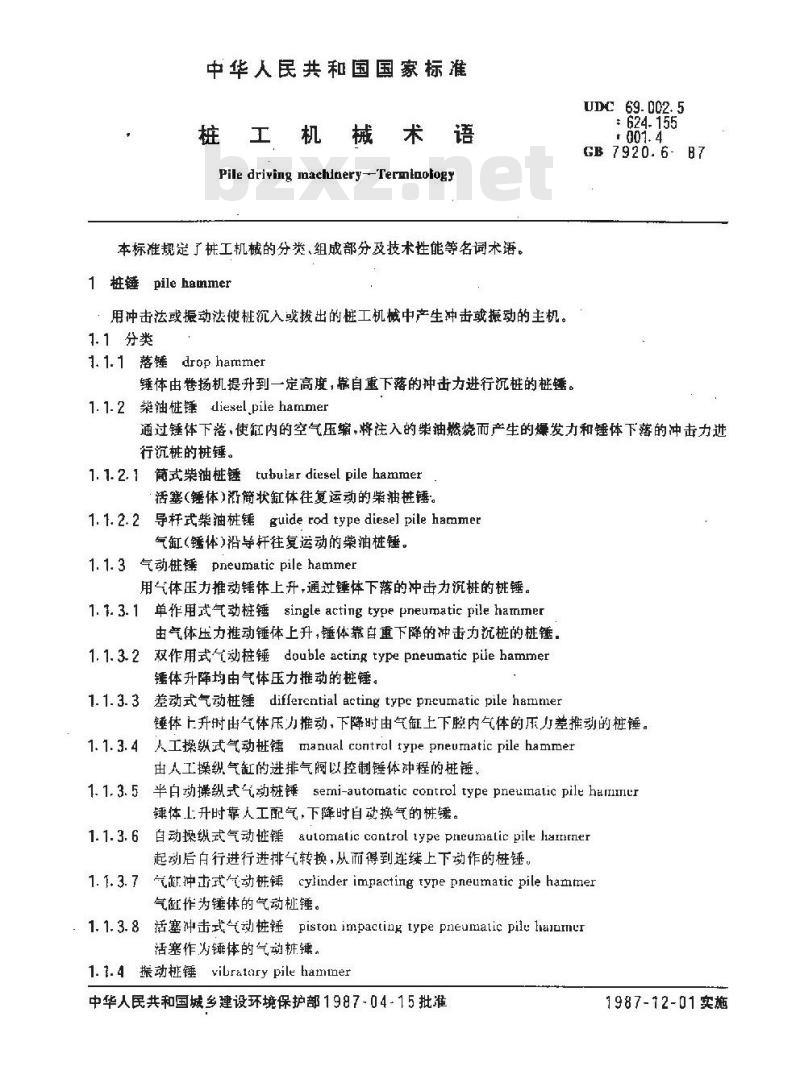

中华人民共和国国家标准
桩工机械术语
Pile driving machinery-Terminology本标准规定了工机械的分类、组成部分及技术性能等名词术语。1桩锤pile hammer
用冲击法或振动法使桩沉入或拔出的链工机械中产生冲击或振动的主机。1.1分类
1.1.1 落链 drop hammer
锤体由卷扬机提升到一定高度，靠自重下落的冲击力进行沉桩的桩锤。1.1.2柴油柱锤diesel,pile hammerUDC 69. 002. 5
GB 7920.6- B7
通过锤体下落，使征内的空气压缩，将注入的柴油燃烧而产生的爆发力和锤体下落的冲击力进行沉桩的桩锤。
1. 1. 2. 1 简式柴油桩锤tubular diesel pile hammer 活塞(链体)沿简状缸体往复运动的柴油桩锤。1.1.2.2导杆式柴油桩锤&uiderodtypedieselpilehammer气缸（锤体)沿导轩往复运动的棠油桩锤。1. 1. 3气动锤 pneumatic pile hammer用气体压力推动锤体上升，通过链体下落的冲击力沉的桃锤。1. 1. 3. 1 单作用式气动桩锤 single acting type pneumatic pile hammer由气体压力推动锤体上升，锤体靠自重下降的神冲击力沉桩的桩锤，1. 1. 3. 2 双效作用式气动桩锤 double acting type pneumatic pile hammer锤体升降均由气体压力推动的桩锤。1. 1. 3. 3 差动式气动桩锤 diferential acting type pncumatic pile hammer锤体上升时由气体压力推动，下降时由气缸下腔内气体的压力差推动的桩锤。1. 1. 3. 4 A工操纵式气动桩锤 manual contral type pneumatic pile hammer由人工操织气缸的进排气阀以控制锤体冲程的桩锤，1. 1. 3. 5半白动操纵式气动桩锤semi-automatic control type pneumatic pile hatr锤体上升时靠人工配气，下降时自动换气的桩锤。1. 1. 3.6自动揉纵式气动链锤&utomalic control type pneumalic pile hainrner起动后白行进行进排气转换，从而得到连续上下动作的桩钰。1. 1. 3.7 气冲击式气动铺 cylinder impacting type pneumatic pile hammer气缸作为链体的气动桩锤。
1. 1.3.8 活塞冲击式气动桩锤 piston impacting type pneumatic pile hainimur活塞作为锤体的气动耕锤。
1.1.4振动桩锤vibraiarypilehammer中华人民共和国城乡建设环境保护部1987-04-15批准1987-12-01实施
GB 7920.6—87

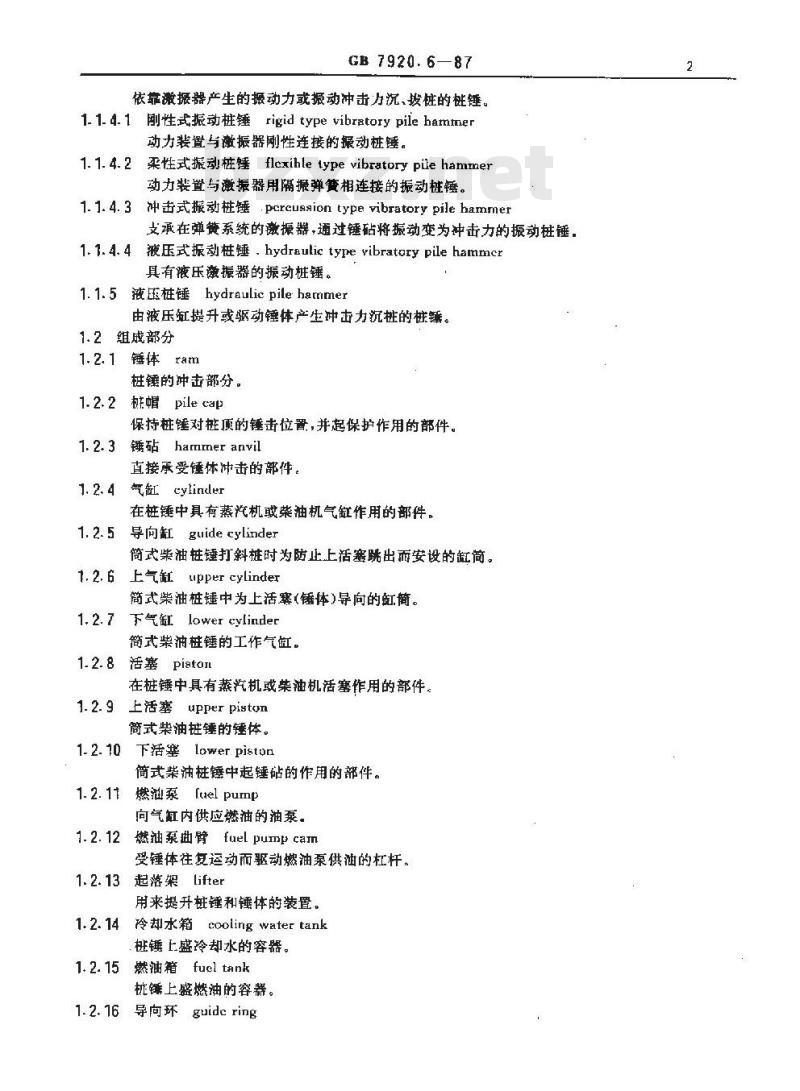

依靠激握器产生的握动力或振动冲击力沉况、拨的挺链。1. 1. 4.1刷性式振动桩锤 rigid type vibratory pile hammer动力装置与激振器刚性连接的探动桩锤。柔性式振动桩罐flexihletypevibratorypilehammer1. 1. 4.2
动力装置与激振器用隔摄弹簧相连接的振动桩链。冲击式振动桩锤pcrcusgiontypevibratorypilehammer1. 1. 4. 3
支承在弹黄系统的激握器，通过锤贴将振动变为冲击力的振动桩锤。1.1.4.4液压式振动柱锤hydraulic type vibratary pile hammcr具有液压液振器的振动桩锤。
1.1.5 液压柱锤hydraulic pile hammer由液压缸提升或驱动锤体产生冲击力沉桩的桩罐。1.2组成部分
1.2.1 链体 ram
桩锤的冲击部分。
1.2.2柱帽pilecap
保持桩锤对桩顶的锤击位置，并起保护作用的部件。1.2.3
锤砖 hammer anvil
直接承受锤体冲击的部件。
气缸cylinder
在桩锤中具有蒸汽机或柴油机气缸作用的部件。1. 2.5导向缸guide cylinder
简式柴油桩锤打斜桩时为防止上活塞跳出而安设的缸简。1.2.6上气缸 upper cylinder
简式柴油桩锤中为上活寒(锤体)导向的缸简。1.2.7下气缸 lower cylinder
简式柴油桩锤的工作气缸。
活塞pisatan
在桩锤中具有蒸汽机或柴油机活塞作用的部件。1.2.9上活塞
upper piston
筒式柴油桩锤的锤体。
下活塞 lower piston
简式柴油桩锈中起锤站的作用的部件。燃油泵[uelpump
向气缸内供应燃油的油泵。
1.2.12燃汕泵曲臂fuel pumpcam受锤体往复运动而驱动燃油泵供油的杠杆。1.2.13起落架lifter
用来提升桩锤和锤体的装置。
1.2.14冷却水箱cooling water tank桩锤上盛冷却水的容器。
1. 2.15 燃油箱fuel tank
枕锤上盛燃油的容器。
guide ring
导向环

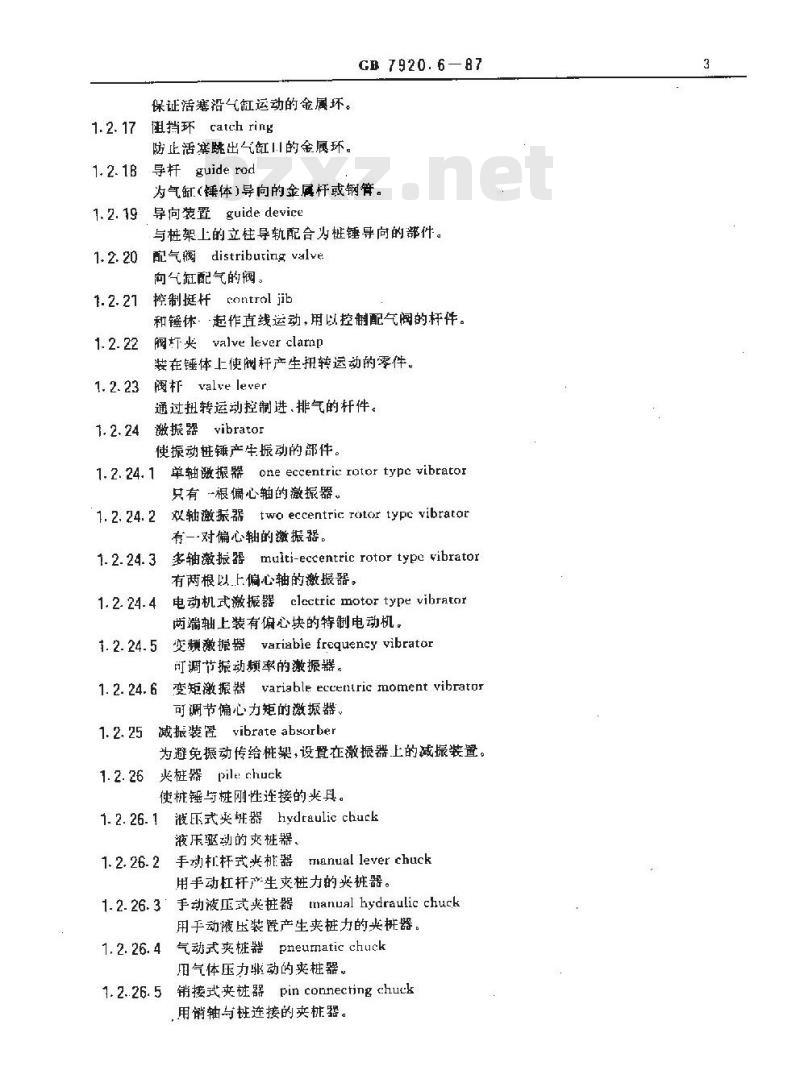

保证活寒沿气缸运动的金属坏。匪挡环 catch ring
防止活塞跳出气缸的金属环。
1.2.1B导杆 guide rod
GB 7920.6—87
为气征（锤体）导向的金属杆或钢管。1.2.19导向装置guide device
与桩架上的立柱导轨配合为桩锤导向的部件。配气阀distributing valve
向气缸配气的阀。
控制挺杆contral jib
和锤休·起作直线运动，用以控制配气阀的杆件。阀杆火valveleverclamp
装在锤体上使阀杆产生扭转运动的零件，1.2.23 阀杆 valve lever
通过扭转运动控制进.排气的杆件。激振器vibrator
使振动桩锤产生振动的部件。
单轴邀振器oneeccentricrotortypevibrator1.2.24. 1
只有一根偏心轴的激振器。
1. 2. 24. 2
双轴激振器two eccentric rotor type vibratar有一对偏心轴的激振器。
多轴激振器muiti-eccentric rotor typevibrator1.2.24.3
有两根以上偏心轴的激振器。
电动机式激振器clectric motor type vibrator1.2.24.4
两端轴上装有偏心块的特制电动机。1.2.24.5变频激振器variable frequencyvibrator可调节振动频率的激振器。
1.2.24.6变矩激振器variahleeccentricmomentvihrator可调节偏心力矩的激振器。
1.2.25减振装置vibrateabsorber为避免振动传给桩架，设置在激振器上的减振装置。1.2.26火桩器pile chuck
使桩锤与桩刚性连接的类具。
1.2. 26.1 液氏式夹桃器 hydtaulic chuck液压驱动的夹桩器。
手动机杆式类机器nualleverchuck1. 2. 26. 2
用手动杠杆产生夹桩力的夹桩器。手动液压式夹桩器manual hydraulic chuck1.2-26. 3
用于动液压装置产生夹桩力的光桩器。1.2.26.4气动式夹桩器Pneumaticchuck旧气体压力兆动的夹桩器。
1.2.26.5销接式夹桩器pin connectingchuck，用销轴与桩连接的夹桃器。

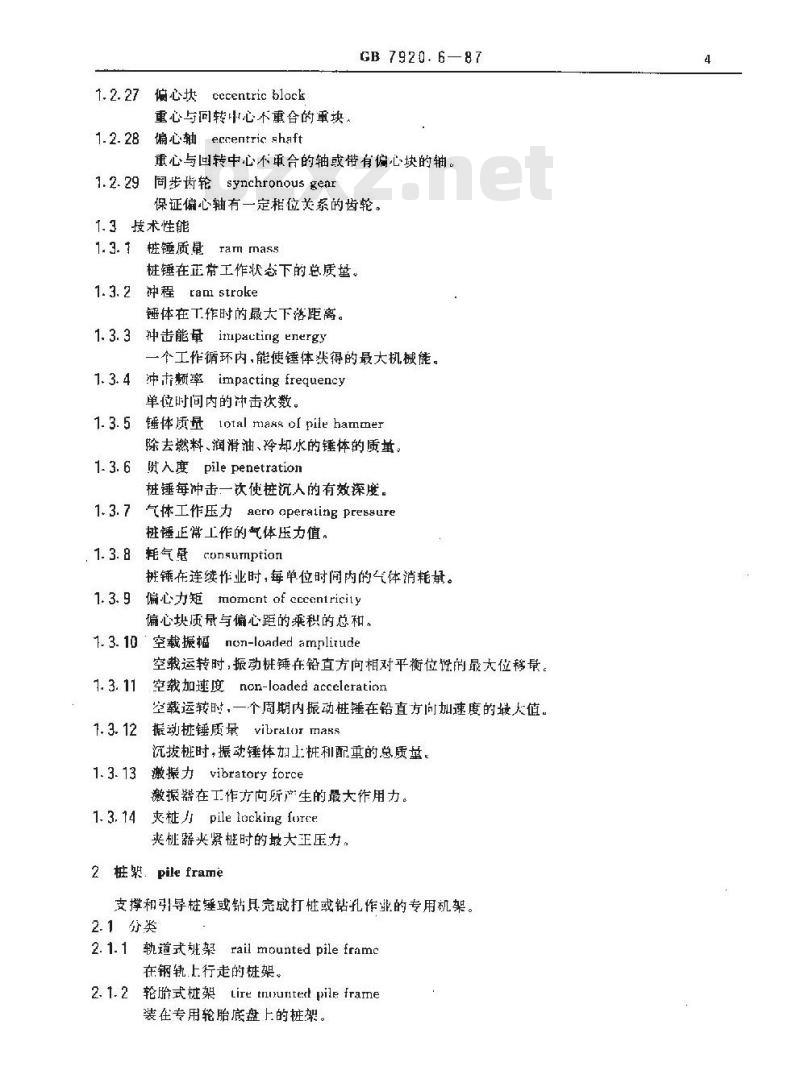

1.2.27 偏心块 cccentric block重心与同转中心不重合的重块。1.2.28 偏心轴 ecrentric shaftGB 7920.6—87
重心与回转中心不重合的轴或带有偏心块的轴。1.2.29同步齿轮synchronousgear保证偏心轴有一定相位关系的齿轮。1.3技术性能
1.3.7桩锤质量rammass
桩链在正常工作状念下的总质量。1.3.2 神程 rani stroke
锤体在工作时的最大下落距离。1.3.3冲击能量impactinigenergy一个工作循环内，能使锤体获得的最大机械能。1.3.4冲卡额率impactingfrequency单位时间内的冲击次数。
1. 3. 5锤体质量 iotal mass ol pile hammer除去燃料、润滑油、冷却水的锤体的质量1.3.6贷入度pile penetration
桩锤每冲击一次使桩沉人的有效深度。1.3.7气体工作压力aeroaperatingpressure桩懂正常工作的气体压力值。
1. 3.8耗气量consumption
拼铺在连续作业时，每单位时间内的气体消耗量。1.3.9偏心力矩momcntofccceniricity偏心块质最与偏心距的乘积的总和。1.3.10空载振幅non-loaded amnlitude空载运转时，振动锤在铅直方向相对平衡位说的最大位移景。7.3.113
空载加速度non-loaded acceleration空载运转时，一个周期内振动桩锤在铅直方向加速度的较大值1. 3. 12
振动桩锤质量vibralormass
沉拔桩时，振动锤体加上桩和配重的总质基。1.3.13激振力vibratory force
激振器在工作方向所产生的最大作用力。1. 3. 14 夹扯力 pile iacking furre夹桩器夹紧桩时的最大正压力。2 桩。 pile frame
支撑和引导柱垂或钻具完成打桩或钻孔作业的专用机架。2.1分类
2.1.1 轨道式桃架rail mrunted pile frame在钢轨.上行走的桩架。
2.1.2轮给式桩架Liretmuitertpileframe装在专用轮胎底盘上的桩架。
GB 7920.6—87
2.1.3汽车式#架trurknountcdpileframe装在汽车底盘上的桩架，
2.1.4步履式桩架walking pile frame装有步履行走机构的桩架。
2.1.5履带式桩架crawler mounted pile frame装有履带行走机构的柱架。
2.1.5.1悬挂式履带桩架hanging type pileframe立柱靠履带起重机或尼带挖掘机臂架悬挂的桩架2.1.5.2二点式履带架 three point support lype crawler mounted pile frame立柱由两根斜撑和一个下部支架支承的桩架。2.2组或部分
2.2.1# leader
悬挂桩锋或钻具并为之导向的部件。2.2.2双导向式立性donble sideleader具有调副导轨·能同时愁挂进锤和钻具的立柱。2.2.3 立柱导轨 leader guide-way为锤或钻具导问的轨道。
斜撑back alay
支撑立柱的倾斜撑杆。
2.2.5横梁crossheam
转台支撑斜撑的梁，
2.2.6质部滑轮组topsheaveblock周定在立柱顶部的滑轮组。
升降梯lit
可沿立柱升降的上作台。
2.2.8水平仲缩台车telescopiclevelcarriage安装在转台上可使立杜水平移动的部件。2.3技术性能
2.3.1匹配链，钻具型号suitable-pilehammerandrigmorlel可与桩架配合的楚链、钻具的型号。最大桩长 tmnximum length of pile2.3.2
适合桩架的柱的最大长度。
2.3.3 最大桩的质 maximum mass ol pile适合桩架的桩的最大质量。
2.3.4最大桩径maximumdiameterofpile适合桩架的桃的最大南径。
立柱可懂角度lcader slantable angle立柱绕下较点前后倾斜的最大角度。2.3.6桩架行走速度travelling speed of pile 「rame进架在单位时问内行走的距离。3打桩机pile drire
挑锤（振动链锤除外)和与之配合的链架组成的整体。5
3.1分类
GB 7920.6--87
3. 1. 1 落锈打桃机 drop hammer pile driver以落锤为主机的打桩机。
3. 1.2 柴油打桩机 diesel hammer pile driver以柴油桩锤为土机的打桩机。
3.1.3气动打柱机pneumatichatnmerpiledriver以气动桩锤为主机的打桩机。
3.1.4液压打桩机hydraulic hammer pile driver以液压桩锤为土机的打桩机。
4振动沉拔桩机vibratory pile drlvcr-extractor振动挑锰和桩架组成的整体。
5静力压拔桩机staticpilepress-extractingmachine对桩施加持续静压力直至压入所需深度或找出的桩工机械。5.1分类
5.1.1机械式压桩机mechanical pile press machinc压桩力由机械方式传递的静力压桩机。5. 1.2 液压式压拨桩机 hydraulic press-extracting machine用液压缸压拔桩的静力压拔机。5.2组或部分
5.2.1乐力传递系统pilepress forcetransmitingsystem传递压桩力的所有装置。
压桩力测量系统pile preag forcc tmeasuring syslem对压桩力进行检测、计量，数据显示的所有装置。8压粱reactionbeam
固定桩位并直接传递压入力的梁。压拔桩工作装置 operating mcchanism or pile press-extracting5.2.4
产生和传递压拔桩力的装置。
压拔桩士液压征 main cylinder for pile pres-extracting5.2.5
直接产尘压拔力的液压缸。
吊桩机构pile hais cranc
将桩吊入作业位置的起重机构。导向平台guidetable
为导向用的平台。
5.2.8插桩漏斗piieplug-infunnel导向平台上为桩导向的孔道及附属装置。5.3技术性能
5.3.1最大压桃力
Jmaximumpressforce
桩机无许的最人压桩力。
最大拔桩力maximum extractfurce5.3.2
桩机允许的最大拔桩力：
5.3.3乐桩速度Press-in speed
单位时问内单桃可被压人长度。GB 7920.6—87
5.3.4 --次稳桩数numher of pile in scrtcd at each time液压式压拔桩机在压拔桩时每批可以插人桩的数量。6成孔机械boringmaehine
用于桩基础施工的成孔机械。
6.1分类
6.1.1 螺旋钻孔机、carth auger具有螺旋叶片钻杆的钻孔机。
6.1.1.1长螺旋钻孔机 full screw earth auger钻头切削下来的土屑沿螺旋叶片上升排出孔外的钻孔机。6. 1. 1. 2 短螺旋钻孔机 partial screw earth auger钻头切削下来的土滑靠提升有局部螺旋叶片的钻杆排除孔外的钻孔机。6.1.2回转斗-钻孔机drillingbuckerboringmachine由回转的钻斗切取上成孔的机械。潜水钻孔机divingboringmachine6. 1. 3此内容来自标准下载网
钻具能潜入水中旋转切土成孔的机械：工程钻孔机circulationboringmachine6.1.45
钻头切削下的土屑用正循环或反循环法排出孔外的成孔机械。7
6.1.5贝诺特法成凡机 BENOTOmethod boring machine具有可播动的套管，经抵压和摇动进入十中定深度，然后用冲抓斗排土，如此循环作业面成孔的机械。
6.1.6冲抓式成孔机impact-grabboring machin用冲抓-斗冲击抓土，提升排土的循环作业成孔的机械。6.1.7扩孔机icamer
对孔可局部扩人的机械。
6. 1.8 振冲或孔机vibrating-impacting boring machine振动和冲出联全作用而成孔的机械，6.2组成部分
6.2.1 钻具 rig
动力装肾、钻杆、钻头的总称，6.2.2套管casing tube
钻孔时护壁的钢管，
6.2.3搭管机构casing tube oscillating nechanism使套管水平转动的机构。
6.2.4乐拨套管机构casingtubepressingatdexiractingmechanism使套管垂直压入或拔出的机构。6.2.5钻杆drill rod
为钻头传遵扭矩的直杆。
6.2.5.1伸缩式钻杆ielcscopic drill rod可以钟缩改变长度闪钻杆。
6.2.5.2方形钻杆squarekeliy
横截面为方形的站杆，
6.2.6钻头bit
钻具前端嵌转切土的部件。
6.2.6. 1 靶式钻头 bit with teeth具有靶齿形切削刃的钻头。
6. 2. 6. 2 简式钻头 shell bitGB 7920.687
在直立简下缘装有切削刃的钻头：6.2.6.3笼式钻头 cage type bit形状象笼子的钻头。
钻斗drillingbucket
切土并容纳土属的简状钻头
冲摄i- hammer grab
靠自重落下冲击抓土然后提升到孔外排土的装置。6.2.9
抓片flapper
设在冲抓斗下部的活避。
6.2. 10 冲锤 hammer
破碎钻孔时遇到的石块用的冲击锤。板knife plate
安装切削刃或具有切削刃的板。6- 2. 12
定心尖cutterpoint
确定旗转中心的尖锥。
6-2.13螺旗钻杆Bcrew
具有螺旋叶片的钻杆。
加压液压紅Presscylinder
对钻杆施加压力的液压缸。
潜动导向支架sliding screw holder6.2. 15
可沿桩架上下滑动为钻杆导向的部件。固定导向支架fixed screwholler6.2.16
为钻杆导向的部件。
6. 2. 171
脱架 tripper
控制冲抓斗抓片张合的装置。
6.3技术性能
6. 3. 1 成孔直径 drilling diameter钻头绕公共轴线旋转钻出的孔径6.3.2
最大成孔深度naximurmdrillingdepth停机面以下钻头达到的最人深度。6.3.3最大扩孔真径maxirnumdiameterafenlargcdbore扩孔时能达到的最人直径。
钻杆长度length of drill rod
钻杆与动力装置连接的法兰起至定心尖的最大长度。6.3.5
钻进速度drilling rate
钻头单位时间闪钻进的深度，
钻杆转速rodratationepeed
钻杆单位时间的转数。
GB 7920.6-87
637甩转速rotationseedforcast短镍旋钻孔机钻杆提出孔外后，将土从钻杆上甩下的高速转数6.3.8钻头自转转速bitrotationspeed钻头单位时间内绕自身轴线的转数63.9提钻能力augerlfingacty
钻孔机提升钻具的最大能力。
6.3.10钻具的额定扭矩drivingtorqueofrng钻具工作时所需扭矩
附加说明：
本标准由城乡建设环境保护部长沙建筑机械本标准由哈尔滨建筑工程学院负责起草上
