【国家标准(GB)】 铁矿石化学分析方法 示波极谱法测定铅量

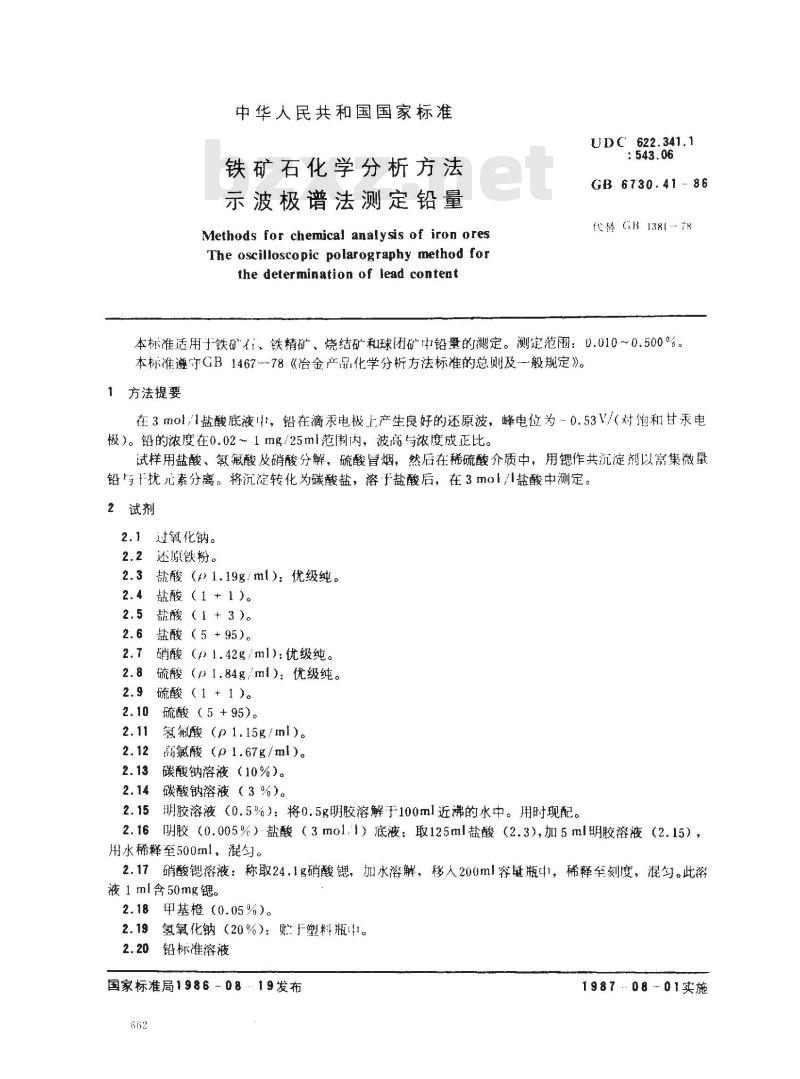

中华人民共和国国家标准
铁矿石化学分析方法
示波极谱法测定铅量
Methods for chemical analysis of iron oresThe oscilloscopic polarography method forthe determination of lead contentUDC 622.341.1
GB 6730.41--86
代M GH 138 -78
本标准适用于铁矿石、铁精矿、烧结矿和球闭矿中铅量的测定。测定范围：0.010~0.500%。本标准遵守GB146778《冶金产品化学分析方法标准的总则及一般规定》。1方法提要
在3mo1/1盐酸底液中，铅在滴汞电极上产生良好的还原波，峰电位为-0.53V/（对饱和甘汞电极）。铅的浓度在0.02～1mg/25ml范围内，波高与浓度成正比。试样用盐酸、氢氟酸及硝酸分解，硫酸管烟，然后在稀硫酸介质中，用锶作共沉淀剂以窝集微量铅与干扰素分离。将沉淀转化为碳酸盐，溶于盐酸后，在3初o1/盐酸中测定。2试剂
2.1过氧化钠。
2.2还原铁粉。
2.3盐酸（）1.19g/ml）：优级纯。2.4盐酸（1+1）。
2.5盐酸（1+3）。
2.6盐酸（5+95）。
硝酸（1.42g/ml）：优级纯。
硫酸（01.84g/ml）：优级纯。
2.9硫酸（1+1）。
硫酸（5+95）。
氢氟酸（p1.15g/ml)。
高氯酸（p1.67g/ml）。
2.13碳酸钠溶液（10%）。
碳酸钠溶液（3%）。
2.15明胶溶液（0.5%）：将0.5g明胶溶解于100ml近沸的水中。用时现配。2.16明胶（0.005%）盐酸（3mol，1）底液：取125ml盐酸（2.3），加5ml明胶溶液（2.15），用水稀释至500ml，混勾。
2.17硝酸锶溶液：称取24.1g硝酸锶，加水溶解，移人200ml容量瓶中，稀释至刻度，混匀。此溶液1ml含50mg锶。
2.18甲基橙（0.05%）。
2.19氢氧化钠（20%）：十塑料瓶中。2.20铅标准溶液
-19发布
国家标准局1986-08免费标准下载网bzxz
198708-01实施
GB6730.41—86

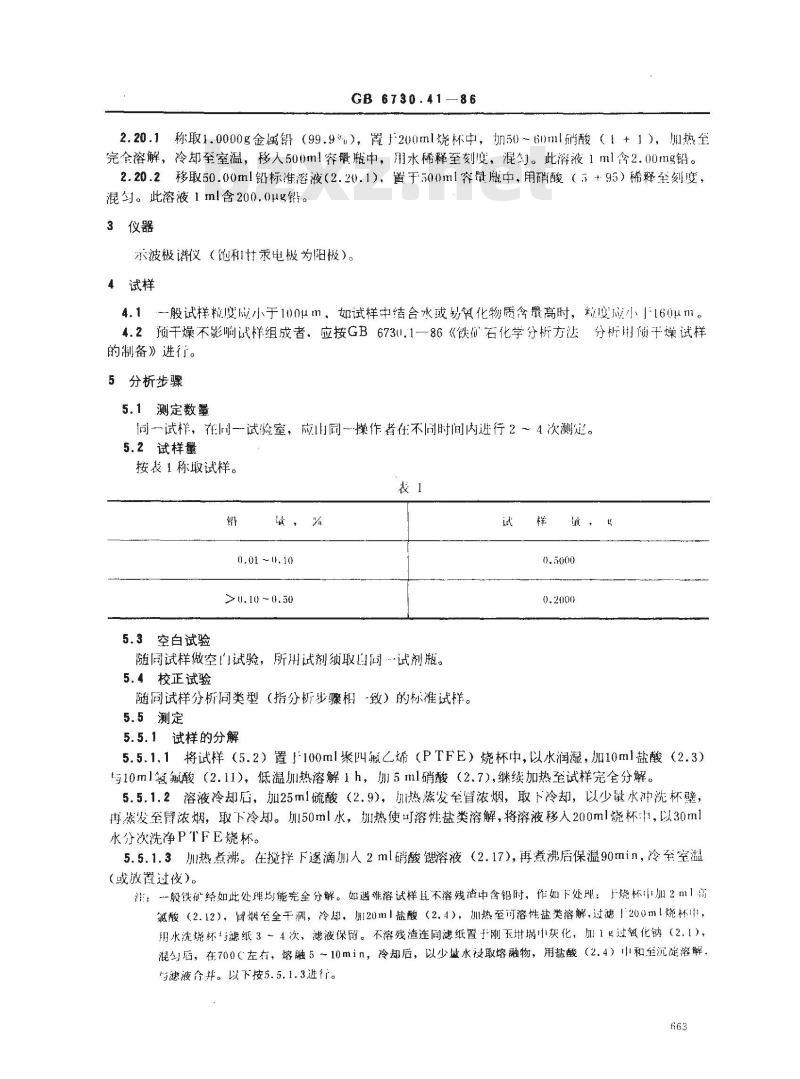

2.20.1称取1.0000g金属铅（99.9%），置于200ml烧杯中，加50～60ml硝酸（1+1），加热至完全溶解，冷却至室温，移人500ml容量瓶中，用水稀释至刻度，混匀。此溶液1ml含2.00mg铅。2.20.2移取50.00ml铅标准溶液（2.20.1），置于500ml穿量瓶中，用硝酸（5+95）稀释至刻度，混匀。此溶液1ml含200.0μg铅。3仪器
示波极谱仪（饱和廿汞电极为阳极）。4试样
4.1一般试样粒度应小于100μm，如试样中结合水或易氧化物质含量高时，粒度应小1160um。4.2预干燥不影响试样组成者，应按GB673U.1一86《铁价石化学分析方法分析用预干燥试样的制备》进行。
5分析步骤
5.1测定数量
同一试样，在同一试验室，应山同一操作者在不同时间内进行2～4次测定。5.2试样量
按表1称取试样。
0.01 ~h.10
>0. 10 ~ 0.50
5.3空白试验
随同试样做空自试验，所用试剂须取自同试剂瓶。5.4校正试验
随同试样分析同类型（指分析步骤相致）的标准试样。5.5测定
5.5.1试样的分解
5.5.1.1将试样（5.2）置1100ml聚四氟乙烯（PTFE）烧杯中，以水润湿，加10ml盐酸（2.3）与10ml氢氟酸（2.11），低温加热溶解1h，加5ml硝酸（2.7），继续加热至试样完全分解。5.5.1.2溶液冷却唇，加25ml硫酸（2.9），加热蒸发至冒浓烟，取下冷却，以少量水冲洗杯壁，再蒸发至鼠浓烟，取下冷却。圳50ml水，热使可溶性盐类溶解，将溶液移人200ml烧杯，以30ml水分次洗净PTFE烧杯。
5.5.1.3加热煮沸。在揽拌下逐滴加人2ml硝酸溶液（2.17），再煮沸后保温90min，冷至室溢(或放置过夜)。
注：一般铁价经如此处理均能完全分解。如遇难溶试样直不溶残渣中含铅时，作如下处理：烧杯中加2m1高氟酸（2.12），骨烟至全干洞，冷却，川20ml盐酸（2.4），加热至河溶性盐类溶解，过滤1200ml烧杯中，用水洗烧杯弓滤纸3～4次，滤液保留。不溶残渣连同滤纸置于刚玉蜗中灰化，加1过氧化钠（2.1），混匀唇，在700c左有，熔融5～10min，冷却后，以少盘水浸取熔融物，用盐酸（2.4）中和至沉淀溶解。与滤液合并。以下按5.5.1.3进行。663

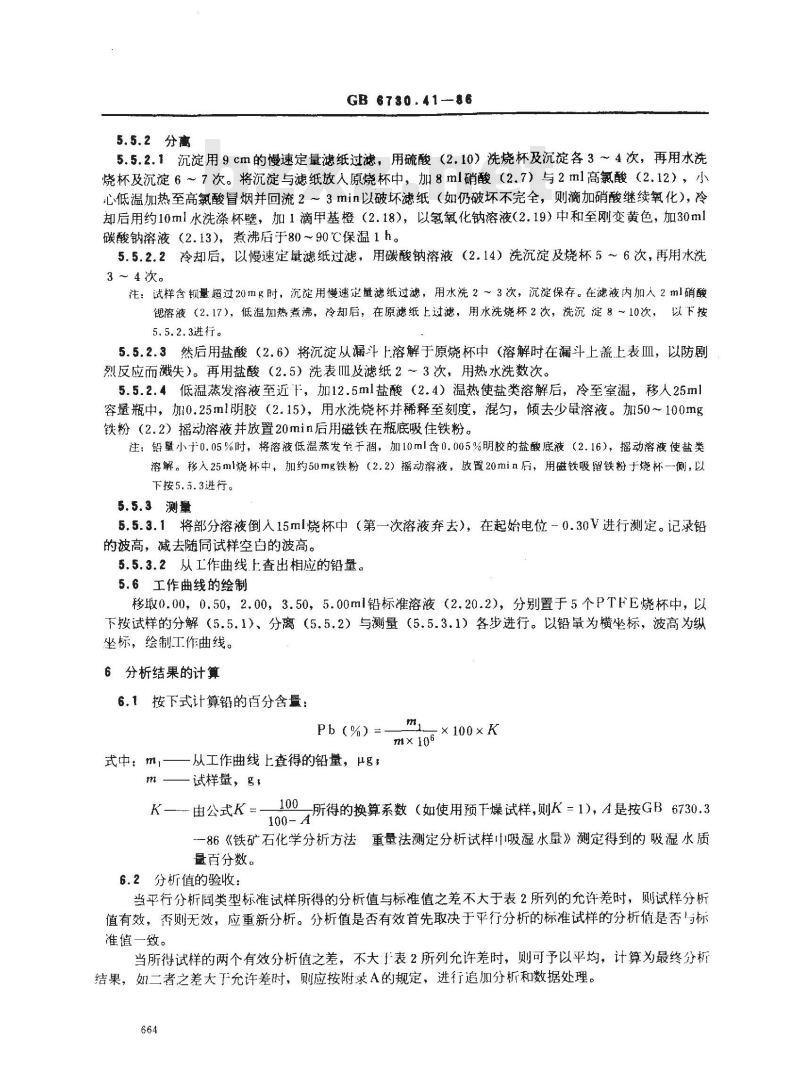

5.5.2分离
GB6730.41-86
5.5.2.1沉淀用9cm的慢速定量滤纸过滤，用硫酸（2.10）洗烧杯及沉淀各3～4次，再用水洗烧杯及沉淀6～7次。将沉淀与滤纸放人原烧杯中，加8ml硝酸（2.7）与2ml高氯酸（2.12），小心低温加热至高氯酸冒烟并回流2～3min以破坏滤纸（如仍破坏不完全，则滴加硝酸继续氧化），冷却后用约10ml水洗涤杯壁，加1滴甲基橙（2.18），以氢氧化钠溶液（2.19）中和至刚变黄色，加30ml碳酸钠溶液（2.13），煮沸后于8090℃保温1h。5.5.2.2冷却后，以慢速定量滤纸过滤，用碳酸钠溶液（2.14）洗沉淀及烧杯5～6次，再用水洗3～4次。
注：试样含钡量超过20mg时，沉淀用慢速定量滤纸过滤，用水洗2～3次，沉淀保存。在滤液内加入2ml硝酸锶溶液（2.17），低温加热煮沸，冷却后，在原滤纸上过滤，用水洗烧杯2次，洗沉淀8～10次，以下按5.5.2.3进行。
5.5.2.3然后用盐酸（2.6）将沉淀从漏斗上溶解于原烧杯中（溶解时在漏斗上盖上表血，以防剧烈反应而溅失）。再用盐酸（2.5）洗表皿及滤纸2～3次，用热水洗数次。5.5.2.4低温蒸发溶液至近干，加12.5ml盐酸（2.4）温热使盐类溶解后，冷至室温，移人25ml容量瓶中，加0.25ml明胶（2.15），用水洗烧杯并稀释至刻度，混匀，倾去少量溶液。加50～100mg铁粉（2.2）摇动溶液并放置20min后用磁铁在瓶底吸住铁粉。注：铅量小于0.05%时，将溶液低温蒸发至于凋，加10ml含0.005%明胶的盐酸底液（2.16），摇动溶液使盐类溶解。移入25ml烧杯中，加约50mg铁粉（2.2）摇动溶液，放置20min后，用磁铁吸留铁粉于烧杯一侧，以下按5.5.3进行。
5.5.3测量
5.5.3.1将部分溶液倒入15ml烧杯中（第一次溶液弃去），在起始电位0.30V进行测定。记录铅的被高，减去随同试样空白的波高。5.5.3.2从工作曲线上查出相应的铅量。5.6工作曲线的绘制
移取0.00，0.50，2.00，3.50，5.00ml铅标准溶液（2.20.2），分别置于5个PTFE烧杯中，以下按试样的分解（5.5.1）、分离（5.5.2）与测量（5.5.3.1）各步进行。以铅量为横坐标，波高为纵坐标，绘制工作曲线。
6分析结果的计算
6.1按下式计算铅的百分含量：
Pb(%)=
式中：m,—一从工作曲线上查得的铅量，μg，m一试样量，g,
×100×
K—由公式K=—
-所得的换算系数（如使用预下燥试样，则K=1），A是按GB6730.3100-A
一86《铁矿石化学分析方法重量法测定分析试样中吸湿水量》测定得到的吸湿水质量百分数。
6.2分析值的验收：
当平行分析同类型标准试样所得的分析值与标准值之差不大于表2所列的允许差时，则试样分析值有效，否则无效，应重新分析。分析值是否有效首先取决于平行分析的标准试样的分析值是否与标准值一致。
当所得试样的两个有效分析值之差，不大于表2所列允许差时，则可予以平均，计算为最终分析结果，如二者之差大于允许差时，则应按附录A的规定，进行追加分析和数据处理。664

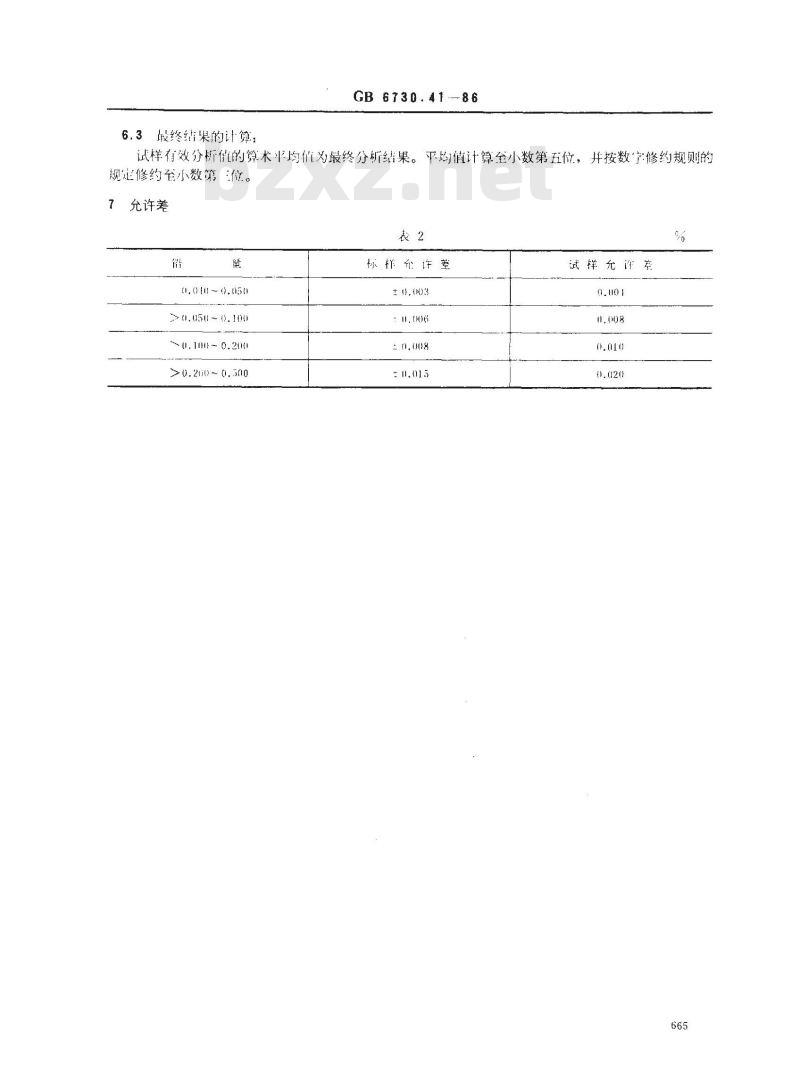

6.3般终结果的计算：
GB 6730.41-86
试样有效分析值的算术平均值为最终分析结果。平均值计算至小数第五位，并按数字修约规则的规定修约至小数第位。
充许差
0.0 [0 ~ 0.050
.050 ~ 0.300
(. 110) - 0. 200
>0.200 ~ 0.500
标样介许差
试样允许差
GB 6730.41-86

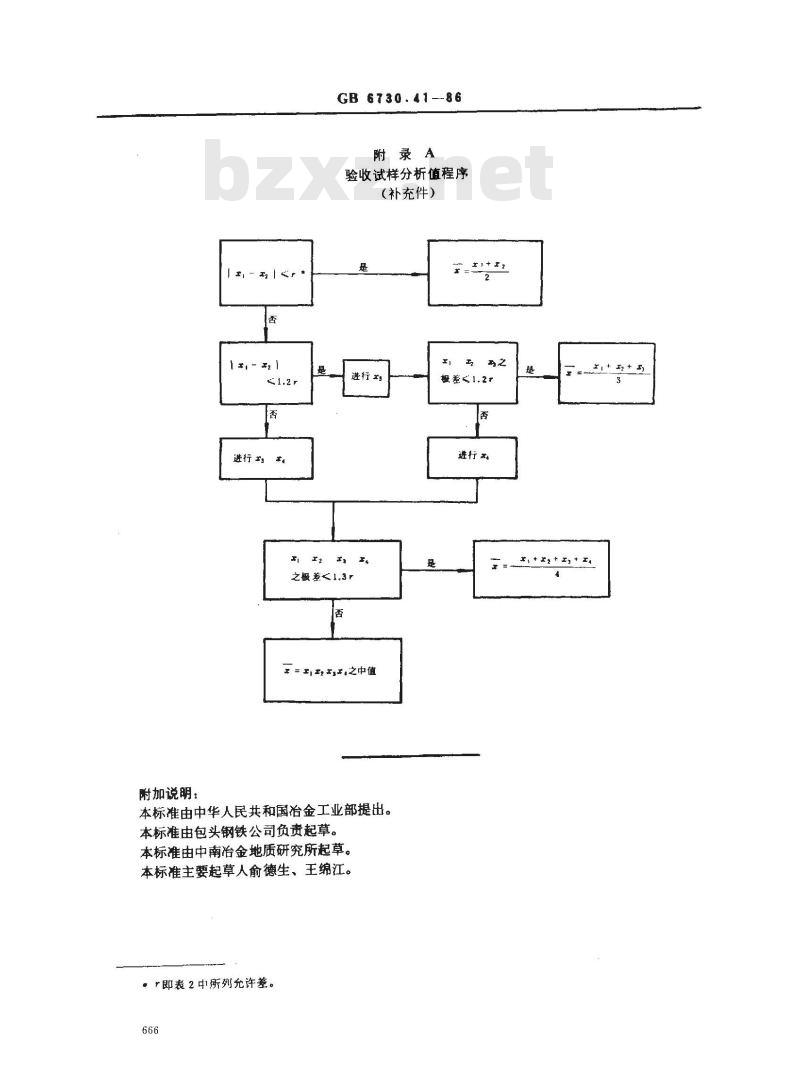

附录A
验收试样分析值程序
（补充件）
之极差1.31
=之中值
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由包头钢铁公司负责起草。本标准由中南冶金地质研究所起草。本标准主要起草人俞德生、王绵江。*即表2中1所列允许差。
极差41.2#
进行x
x,+x+y+Ia
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
