移动式木折梯安全标准
Safety standard for wood portable stepladdenUDC 729.391
GB7059.2--86
本标准规定了移动式木折梯设计、制造及使用的主要技术条件和检验方法，以保证使用者的安全。名词、术语
单梯：梯长不可调的非自支撑的梯子。1.1
1.2移动式本折梯：由铰链连接两部单梯组戒，底端等开树，能自支撑的木梯。1.3
梯梁：单梯两侧的边梁。
踏板：上下梯子树脚踏的构件。梯长：梯粱的长度。
梯宽：单梯梯梁间的最小宽度。踏板间距：相邻两踏板中心线间的距离。梯脚：安装在梯梁下端用以防止梯子滑移的构件。工作角度：工作状态的折梯，其单梯与地面的夹角。1.10

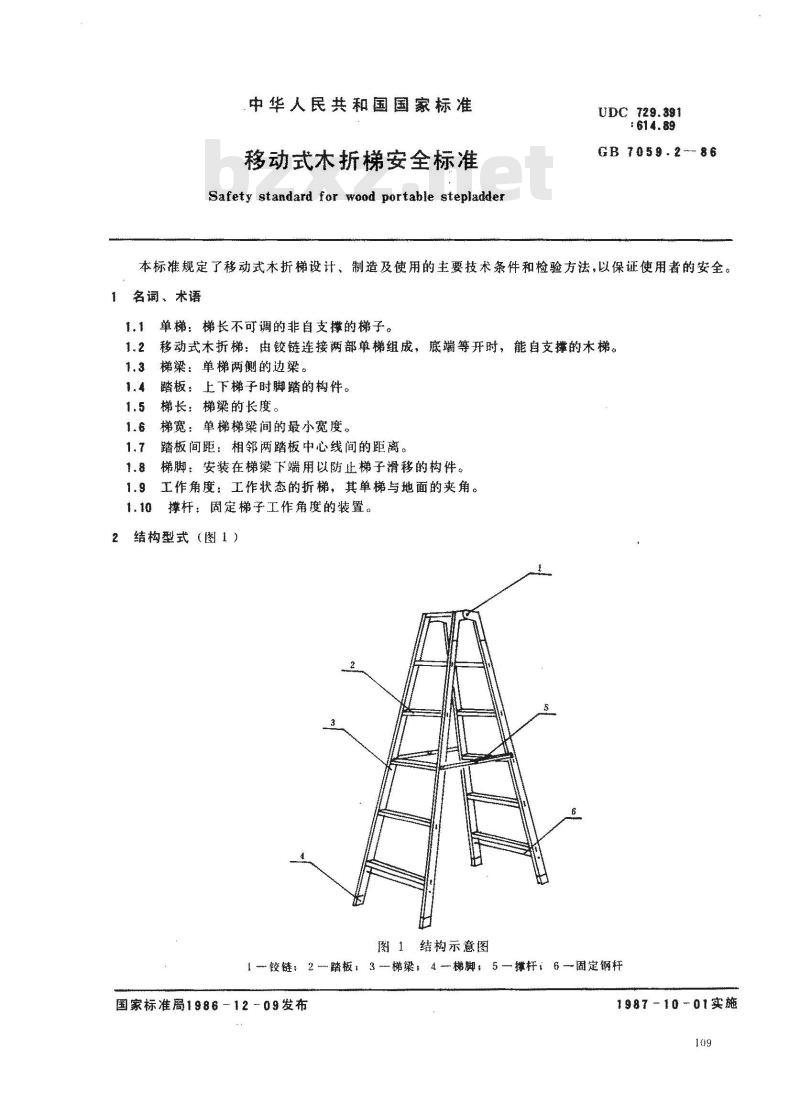

撑杆：固定梯子工作角度的装置。2结构型式（图1）
图1结构示意图
1铰链：2踏板：3—梯梁，4梯脚，5—撑杆；6固定钢杆国家标准局198612-09发布
1987-10-01实施

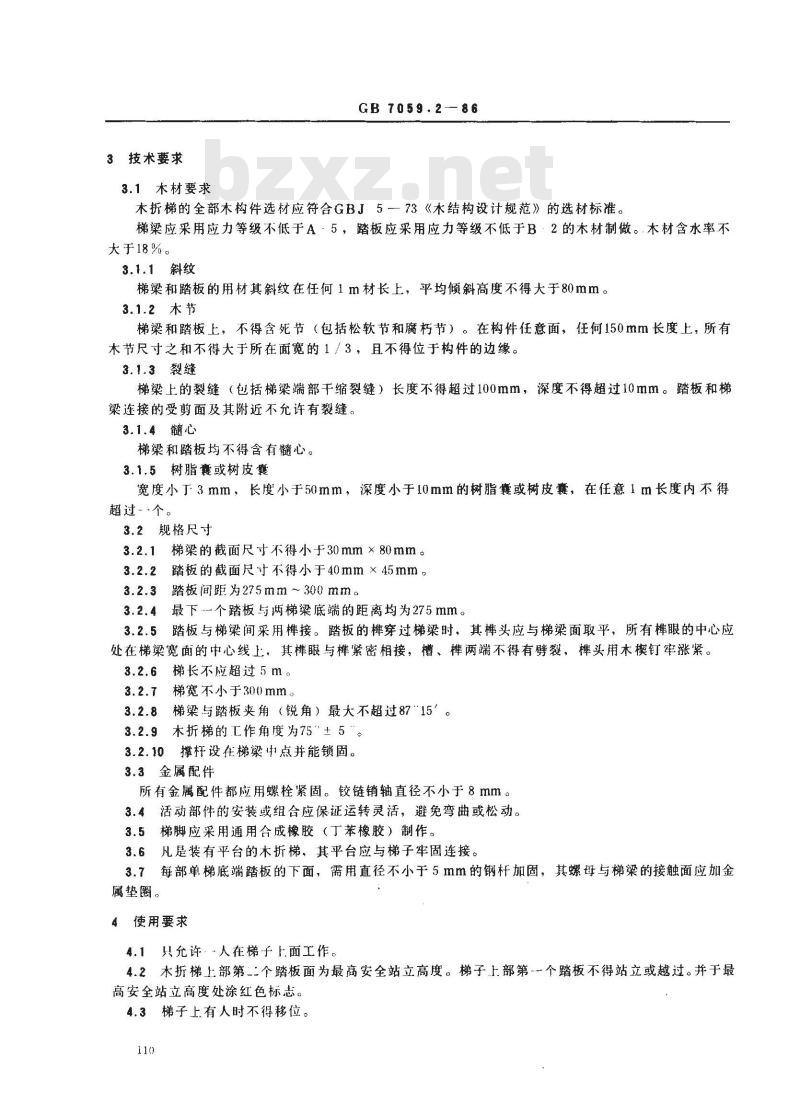

3技术要求
3.1木材要求
GB 7059.286
木折梯的全部木构件选材应符合GBJ573《木结构设计规范》的选材标准。梯梁应采用应力等级不低于A-5，踏板应采用应力等级不低于B：2的木材制做。木材含水率不大于18%。
3.1.1斜纹
梯梁和踏板的用材其斜纹在任何1m材长上，平均倾斜高度不得大于80mm。3.1.2木节
梯梁和踏板上，不得含死节（包括松软节和腐朽节）。在构件任意面，任何150mm长度上，所有木节尺寸之和不得大于所在面宽的1／3，且不得位于构件的边缘。3.1.3裂缝
梯梁上的裂缝（包括梯梁端部干缩裂缝）长度不得超过100mm，深度不得超过10mm。踏板和梯梁连接的受剪面及其附近不允许有裂缝。3.1.4心
梯梁和踏板均不得含有髓心。
3.1.5树脂囊或树皮囊
宽度小于3mm，长度小于50mm，深度小于10mm的树脂囊或树皮囊，在任意1m长度内不得超过·个。
3.2规格尺寸
梯梁的截面尺寸不得小于30mm×80mm。踏板的截面尺寸不得小于40mm×45mm。3.2.3踏板间距为275mm~300mm。最下-个踏板与两梯梁底端的距离均为275mm。3.2.4
踏板与梯梁间采用样接。踏板的穿过梯梁时，其头应与梯梁面取平，所有眼的中心应3.2.5
处在梯梁宽面的中心线上，其样眼与样紧密相接，槽、样两端不得有劈裂，头用木楔钉牢涨紧。梯长不应超过5m。
梯宽不小于300mm。
梯梁与踏板夹角（锐角）最大不超过8715＇。3.2.9木折梯的作角度为75\±5。3.2.10撑杆设在梯梁中点并能锁固。3.3金属配件
所有金属配件都应用螺栓紧固。铰链销轴直径不小于8mm。3.4活动部件的安装或组合应保证运转灵活，避免弯曲或松动。3.5梯脚应采用通用合成橡胶（丁苯橡胶）制作。3.6凡是装有平台的木折梯，其平台应与梯子牢固连接。3.7每部单梯底端踏板的下面，需用直径不小于5mm的钢杆加固，其螺母与梯梁的接触面应加金属垫圈。
4使用要求
4.1只允许：－人在梯子上面工作。4.2本折梯上部第二二个踏板面为最高安全站立高度。梯子上部第-个踏板不得站立或越过。并于最高安全站立高度处涂红色标志。4.3梯子上有人时不得移位。
GB1059.286

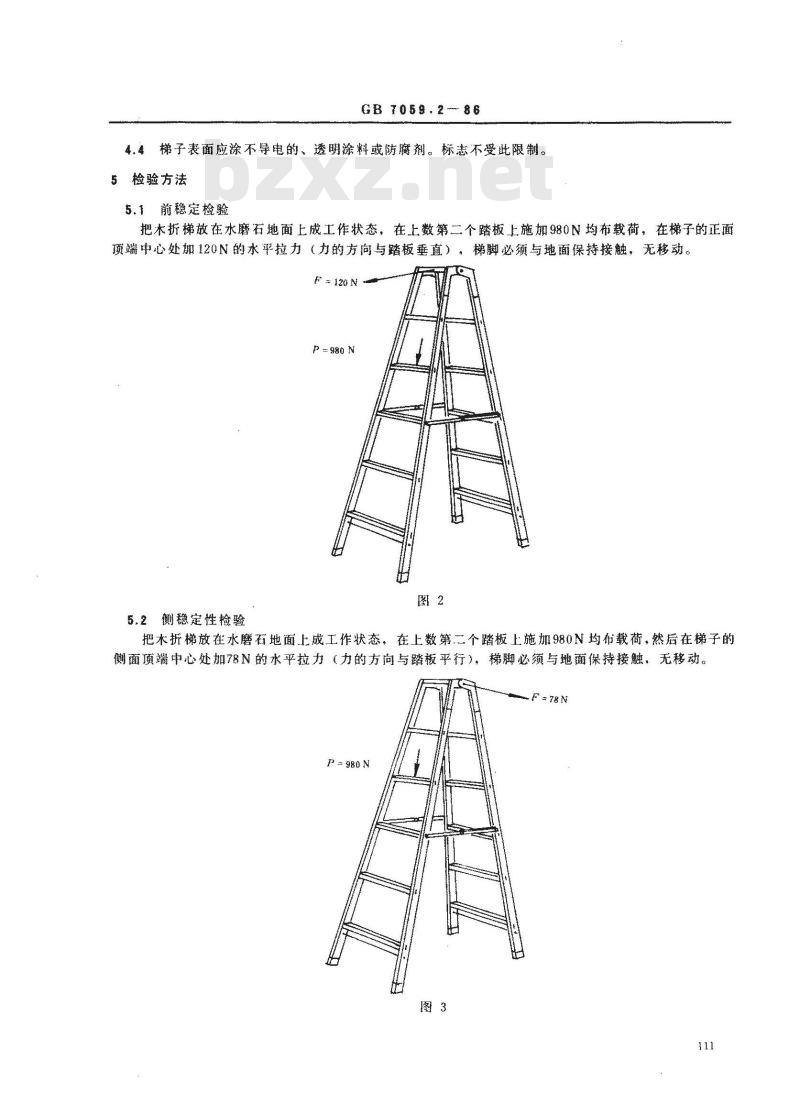

4.梯子表面应涂不导电的，透明涂料或防腐剂。标志不受此限制。5检验方法
5.1前稳定检验
把木折梯放在水磨石地面上成工作状态，在上数第二个踏板上施加980N均布载荷，在梯子的正面预端中心处加120N的水平拉力（力的方向与踏板垂直），梯脚必须与地面保持接触，无移动。F = 120 N
P= 980 N
5.2侧稳定性检验
把木折梯放在水磨石地面上成工作状态，在上数第二个踏板上施加980N均布载荷，然后在梯子的侧面顶端中心处加78N的水平拉力（力的方向与踏板平行），梯脚必须与地面保持接触，无移动。F78N
P=980N

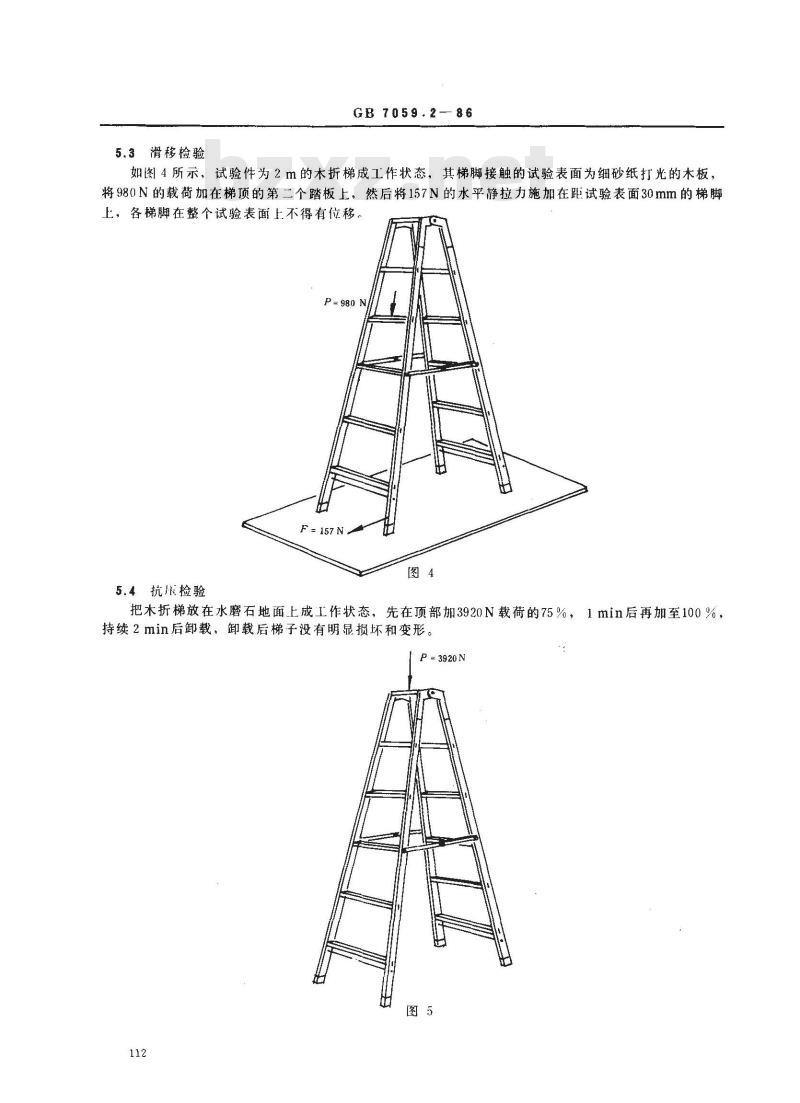

5.3滑移检验
GB7059,2—-86
如图4所示，试验件为2m的木折梯成工作状态，其梯脚接触的试验表面为细砂纸打光的木板，将980N的载荷加在梯顶的第二个踏板上，然后将157N的水平静拉力施加在距试验表面30mm的梯脚上，各梯脚在整个试验表面上不得有位移，P = 980 N/
5.4抗压检验
把木折梯放在水磨石地面上成工作状态，先在顶部加3920N载荷的75%，1min后再加至100%，持续2min后卸载，卸载后梯子没有明显损坏和变形。P=3920N

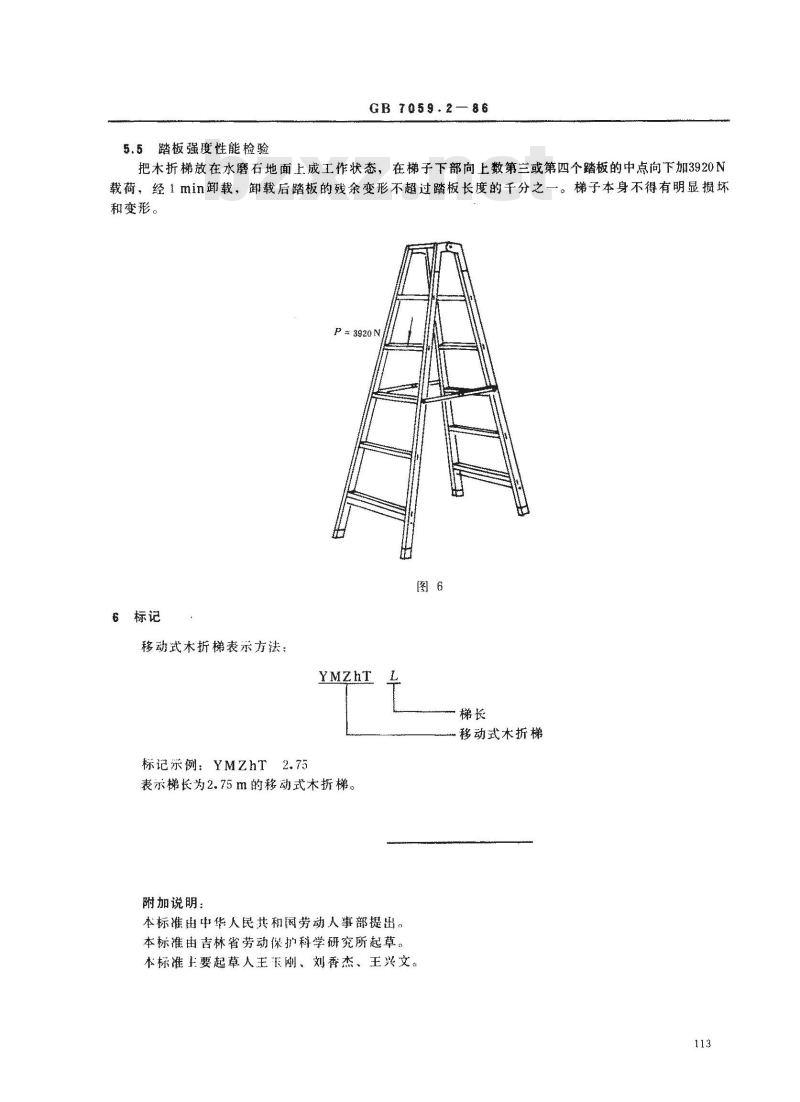

5.5踏板强度性能检验
GB7059.2—86
把木折梯放在水磨石地面上成工作状态，在梯子下部向上数第三或第四个踏板的中点向下加3920N载荷，经1min载，卸载后踏板的残余变形不超过踏板长度的千分之一。梯子本身不得有明显损坏和变形。
P=3920N
6标记
移动式木折梯表示方法：
标记示例：YMZhT2.75
表示梯长为2.75的移动式木折梯。附加说明：
本标准出中华人民共和国劳动人事部提出，本标准由吉林省劳动保护科学研究所起草。th
一梯长
一移动式木折梯
本标准主要起草人王刚、刘香杰、王兴文。113
