中华人民共和国国家标准

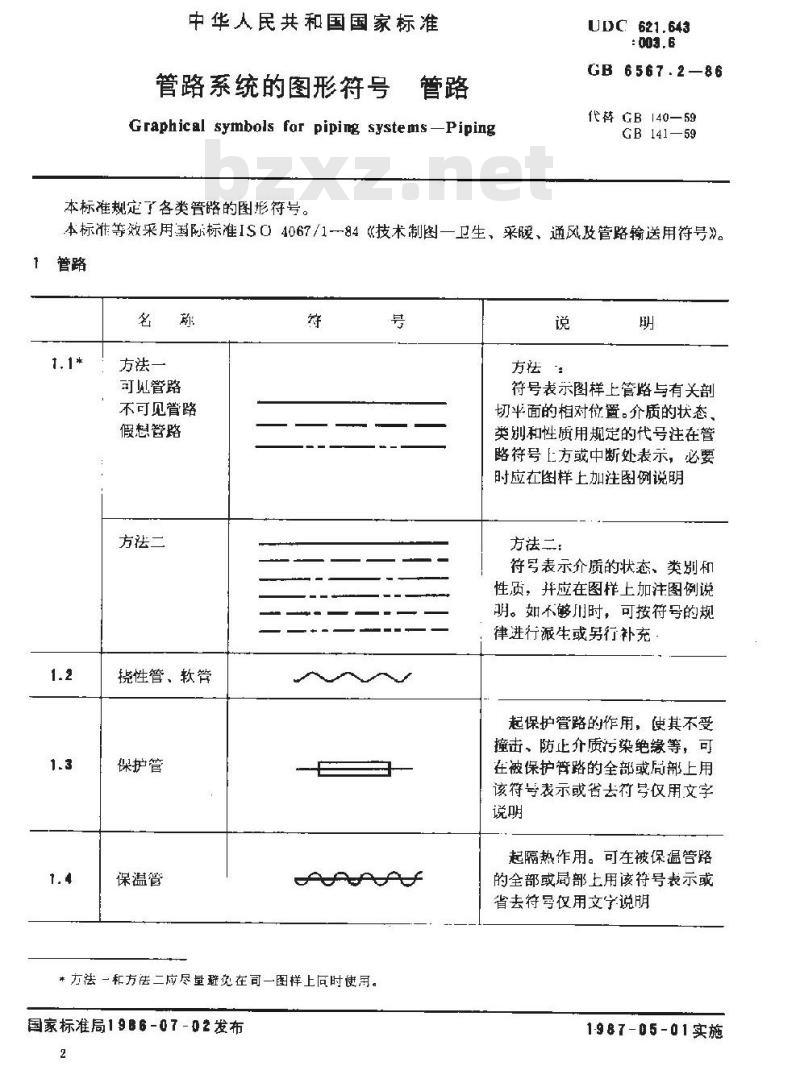

管路系统的图形符号
Graphical symbols far piping systems-Piping本标准规定了各类管路的图形符号UDC 621.643
GB6567.2-86
代替GB140—59
GB 141—59
本标准等效采用国际标准IS04067/1一84《技术制图一卫生，采暖、通风及管路输送用符号》。管路
方法一
可见管路
不可见管路
假想管路
方法二
挑性管、软管
保护管
保温管
puoupupur
*方法一和方法二应尽量避免在司一图样上同时使用。国家标准局1986-07-02发布
方崧：
符号表示图样上管路与有关剖
切平面的相对位置。介质的状态类别和性质用规定的代号注在管路符号上方鼓中断处表示，必要时应在图样上加注图例说明
方祛法二：
符弓表示介质的状态、类别和
性质，并应在图样上加注图例说明。如不够用时，可按符号的规律进行派生或另行补充
起保护管路的作用，使其不受，撞击、防止介质污染绝缘等，可在被保护管路的全部或后部上用该符号表示或省去符号仅用文字说明
起隔热作用。可在被保温管路
的全部或局部土用该符号表示或省去符号仅用文宁说明
1-987-05-01实施

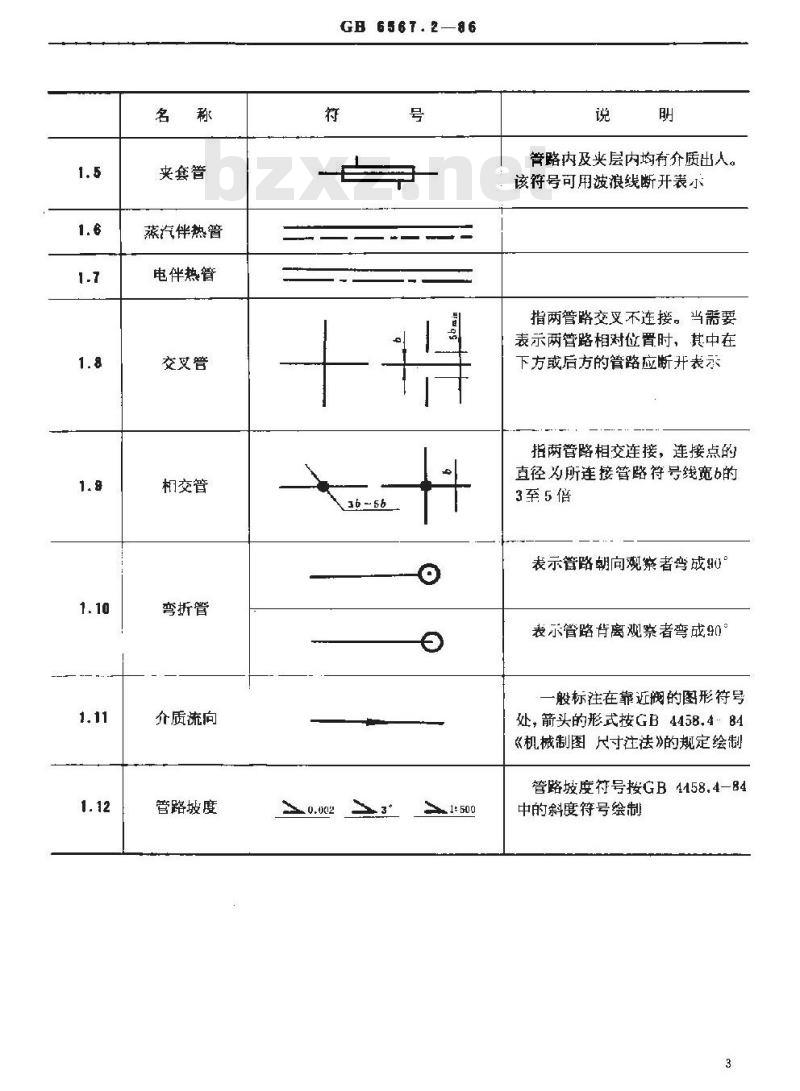

夹套管免费标准bzxz.net
蒸汽伴热管
电伴热管
交叉管
相交管
弯折管
介质流向
管路坡度
GB 656T.286
1: 500
管略内及层内均有介质出人。
该符号可用波浪线断开表小
指两管路交叉不连接。当需要
表示两管路相对位置时，其中在下方或后方的管路应断开表示
指两管路相交连接，连接点的
直径为所连接管路符号线宽6的
3至5倍
表示管路朝向观察者弯成90
表示管路背离观察者弯成90
一般标往在靠近阀的图形符号
处，箭头的形式按GB4458.4-84
《机械制图尺寸注法》的规定绘制管路坡度符号按GB 4158,4-84
中的斜度符号绘制
管路的一般连接形式
螺纹连接
法兰连接
承插连接
焊接连接
管路中介质的类别代号
GB 6567.2—86
管路中常用介质的类别代号应采用表中的规定。美别
必要时可用文字说明，省路符
号绘制
煤点符号的首经约为所连接管
路符号线宽6的3至5倍，必要时
可省略
英文名称
3.2管路中其它介质的类别代号用相应的英语名称的第位大马字母表示，如与3，1条中规定的类别代号重复时，则用前两位大写字母表示。也可采用该介质化合物分子式符号（如硫酸为H，SO，）或国际通用代号（如聚氯乙烯为PVC）表示其类别。3.3必要时，可在类别代号的右下角注上阿拉伯数字，以区别该类介质的不同状态和性质。管路的标注

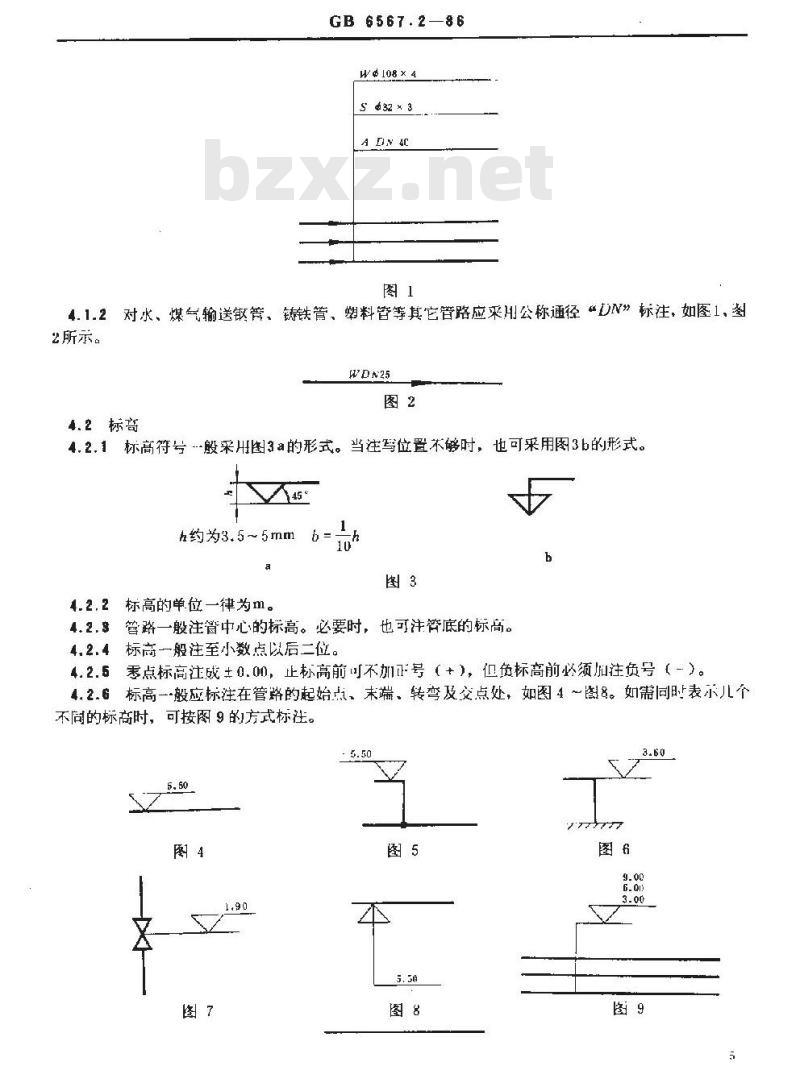

4.1管径
4.1.1对无链钢管或有色会属管管路，应采用“外径×壁厚”标注，如108×4,其中办允许省略(图1)。
GB 6567.286
We108x
S ±32 × 3
2对水、煤气输送钢管、铸铁管、塑料管等其它管路应来H公称通径“DN”标注，如图1、图4.1.2
2所示。
4.2标高
4.2.1标高符号--殷采用图3a的形式。当注写位置不够时，也可来用图3b的形式。45*
h约为3.5~5mm
标高的单位一律为m。
4.2.管路一般注管中心的标高。必要时，也可注管底的标高。标高一般注至小数点以后二位。4.2.4
4.2.5零点标高注成±0.00，止标高前可不加正号（+），但负标高前必须加注负号（-）。4.2.6标高一般应标注在管路的起始点，未端、转弯及交点处，如图4～图8。如需同时表示儿个不同的标高时，可按图9的方式标注。·5.50

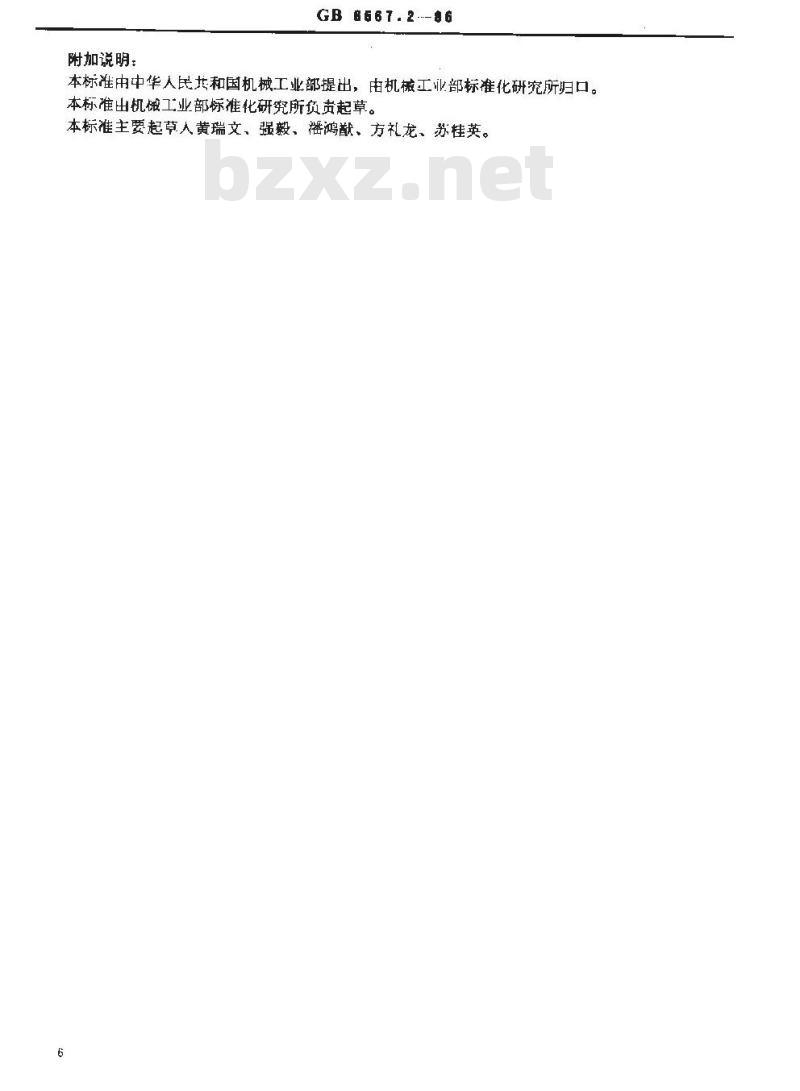

附加说明：
GB6667.2-86
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准出机械工业部标准化研究所负贡起草。本标准主要起草人黄瑞文、强毅、潘鸿献、方礼龙、苏桂英6
