【国家标准(GB)】 汽车护轮板

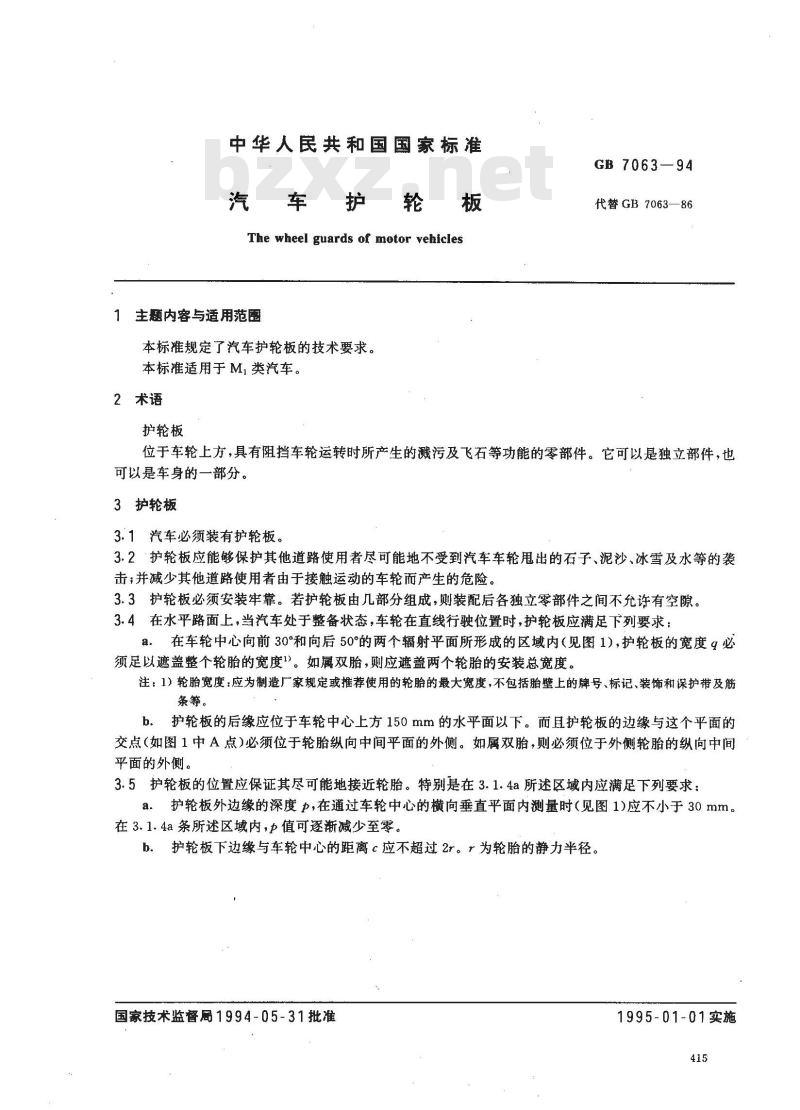

中华人民共和国国家标准
汽车护轮板
The wheel guards of motor vehicles1主题内容与适用范围
本标准规定了汽车护轮板的技术要求。本标准适用于M1类汽车。
2术语
护轮板
GB7063—94
代替GB7063—86
位于车轮上方，具有阻挡车轮运转时所产生的溅污及飞石等功能的零部件。它可以是独立部件，也可以是车身的一部分。
3护轮板
3.1汽车必须装有护轮板。
3.2护轮板应能够保护其他道路使用者尽可能地不受到汽车车轮甩出的石子、泥沙、冰雪及水等的袭击；并减少其他道路使用者由于接触运动的车轮而产生的危险。3.3护轮板必须安装牢靠。若护轮板由几部分组成，则装配后各独立零部件之间不允许有空隙。3.4在水平路面上，当汽车处于整备状态，车轮在直线行驶位置时，护轮板应满足下列要求：a。在车轮中心向前30°和向后50°的两个辐射平面所形成的区域内（见图1），护轮板的宽度g必须足以遮盖整个轮胎的宽度1。如属双胎，则应遮盖两个轮胎的安装总宽度。注：1）轮胎宽度：应为制造厂家规定或推荐使用的轮胎的最大宽度，不包括胎壁上的牌号、标记、装饰和保护带及筋条等。
b。护轮板的后缘应位于车轮中心上方150mm的水平面以下。而且护轮板的边缘与这个平面的交点（如图1中A点)必须位于轮胎纵向中间平面的外侧。如属双胎，则必须位于外侧轮胎的纵向中间平面的外侧。
3.5护轮板的位置应保证其尽可能地接近轮胎。特别是在3.1.4a所述区域内应满足下列要求：a.护轮板外边缘的深度p，在通过车轮中心的横向垂直平面内测量时（见图1)应不小于30mm。在3.1.4a条所述区域内，p值可逐渐减少至零。b。护轮板下边缘与车轮中心的距离c应不超过2r。r为轮胎的静力半径。国家技术监督局1994-05-31批准1995-01-01实施
GB7063—94www.bzxz.net

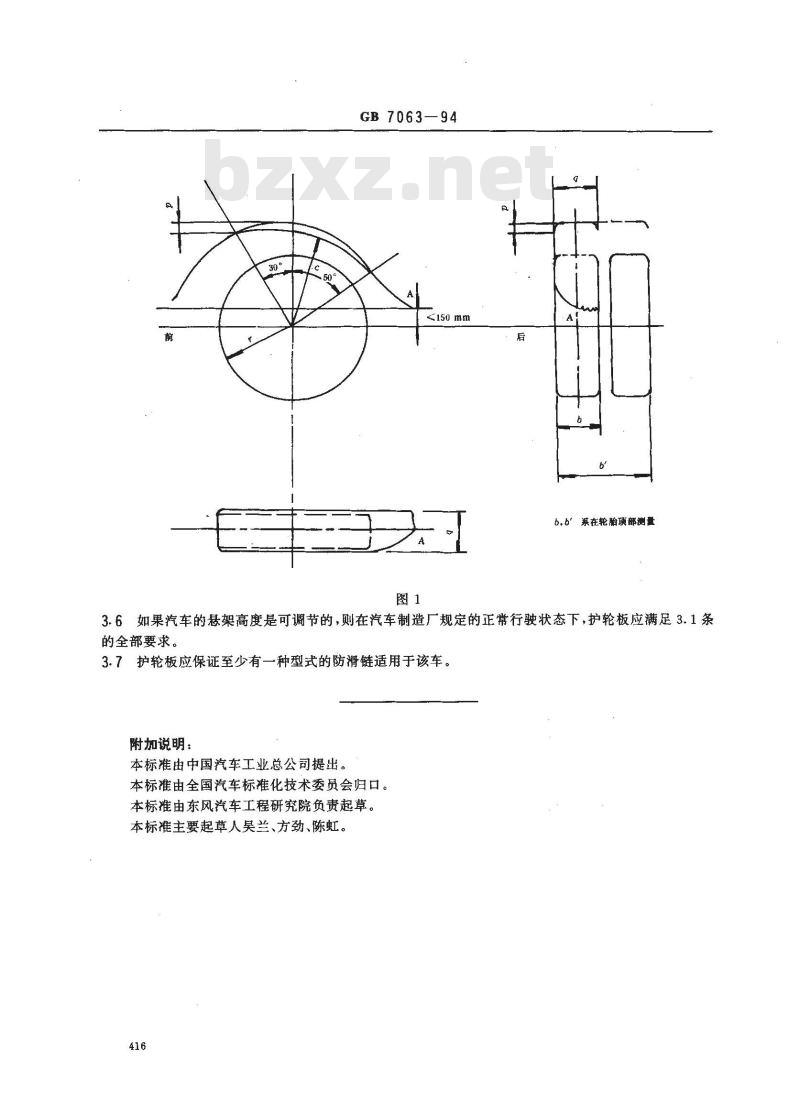

<150mm
b,b”系在轮胎顶部测量
3.6如果汽车的悬架高度是可调节的，则在汽车制造厂规定的正常行驶状态下，护轮板应满足3.1条的全部要求。
3.7护轮板应保证至少有一种型式的防滑链适用于该车。附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由东风汽车工程研究院负责起草。本标准主要起草人吴兰、方劲、陈虹。416
