中华人民共和国国家标准Www.bzxZ.net

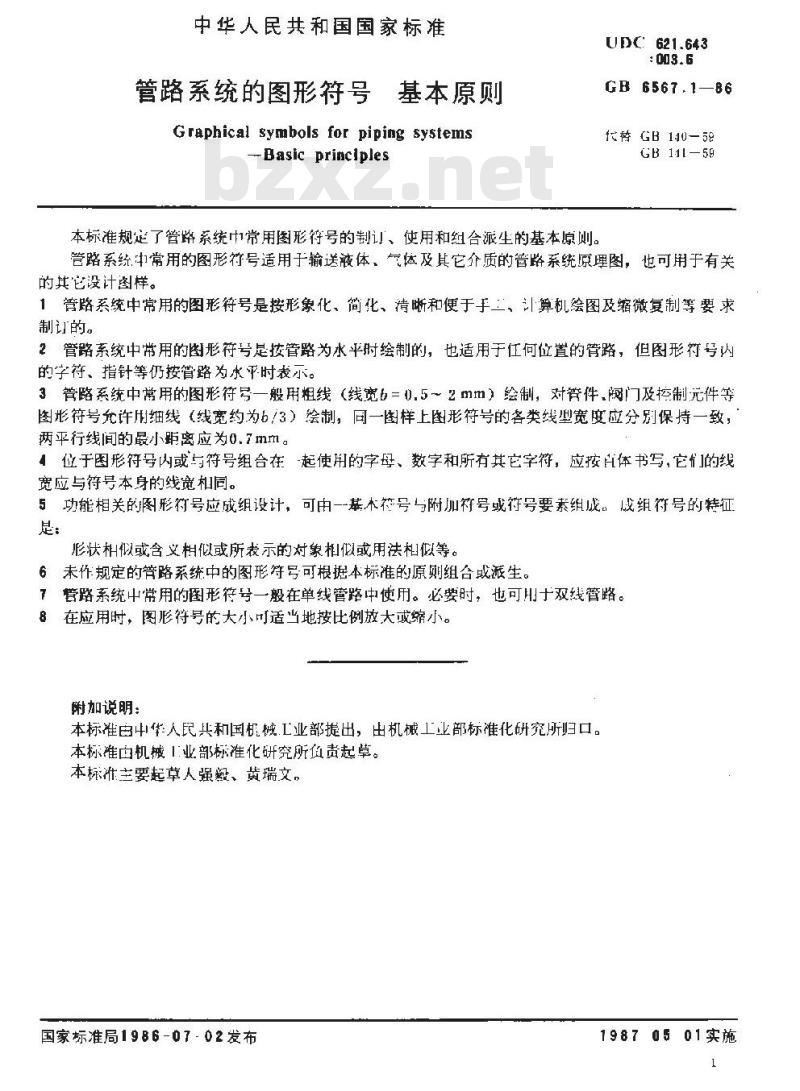

管路系统的图形符号基本原则
Graphical symbols for piping systemsBasic principles
本标准规了管璐系统中常用图形符号的制订、使用和组合派生的基本原则。UDC: 621.643
GB 6567.186
代GB140-59
GB 11I—59
管路系统中常用的图形符号适用于输送液体，气达及其它介质的管路系统原理图，也可用于有关的其它设计图样。
1管路系统中常用的图形符号是按形象化、简化、精晰和便于手、计算机绘图及缩微复制等要求制订的。
2管路系统中带用的图形符号是按管路为水平时绘制的，也适用于任何位置的管路，但图形符号内的字符、指针等仍按管路为水平时表示。3管路系统中常用的图形符号一般用粗线（线宽6=0.5～2mm）绘制，对管件,阀门及控制元件等图形符号允许用细线（线宽约为b/3）绘制，同一图样上图形符号的各类线型宽度应分别保持一致，两平行线闻的最小距离应为0.7mm。1位于图形符号内或与符号组合在-起使用的字母、数字和所有其它字符，应按且体书写，它们的线宽应与符号本身的线宽和同。
5功能相关的图形符号应成组设计，可由一-基木符号与附加符号或符号要素组成，成组符号的特征是：
形状相似或含义相似或所表示的对象相似或用法相似等。6未作规定的管路系统中的图形符号可根据本标准的原则组合或派生。誉路系统中常用的图形符号一般在单线管路中使用。必要时，也可十双线管路。8
在应用时，图形符号的大小可适当地按比例放大或缩小。附加说明：
本标准由中华人民共和国机械工业部提出，出机械工业部标准化研究所归口。本标准凸机械1业部标准化研究所鱼责起草。本标准主要起草人强毅、黄瑞文，国家标准局1986-07-02发布
19870501实施
