【国家标准(GB)】 移动式木直梯安全标准

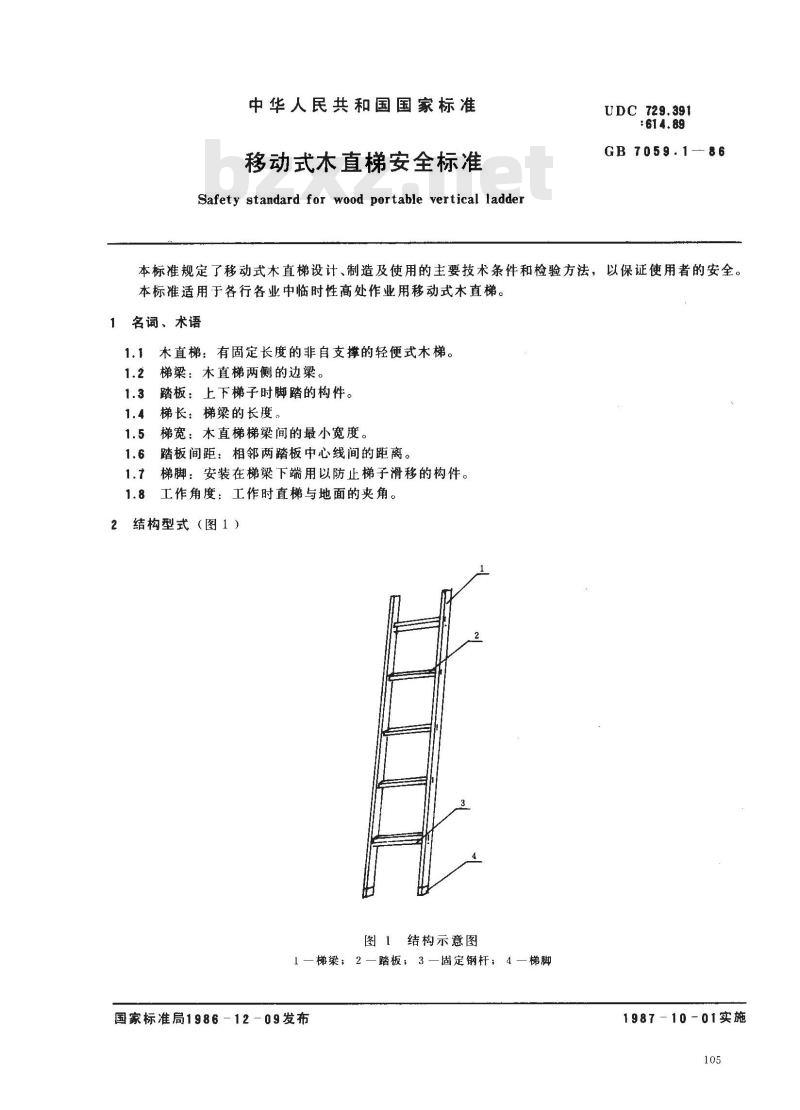

中华人民共和国国家标准
移动式木直梯安全标准
Safety standard for wood portable vertical ladderUDC 729.391
GB 7059.1-86
本标准规定了移动式木直梯设计、制造及使用的主要技术条件和检验方法，以保证使用者的安全。本标准适用于各行各业中临时性高处作业用移动式木直梯。1名词、术语
1.1木直梯：有固定长度的非自支撑的轻便式木梯。1.2梯梁：木直梯两侧的边梁。
踏板：上下梯子时脚踏的构件。1.4梯长：梯梁的长度。
1.5梯宽：木直梯梯梁间的最小宽度。1.6踏板间距：相邻两踏板中心线间的距离。1.7
梯脚：安装在梯梁下端用以防止梯子滑移的构件。工作角度：工作时直梯与地面的夹角。2结构型式（图１）
图1结构示意图
踏板；3一固定钢杆；4
一梯脚
一梯梁：2一
国家标准局1986-12-09发布
1987-10-01实施

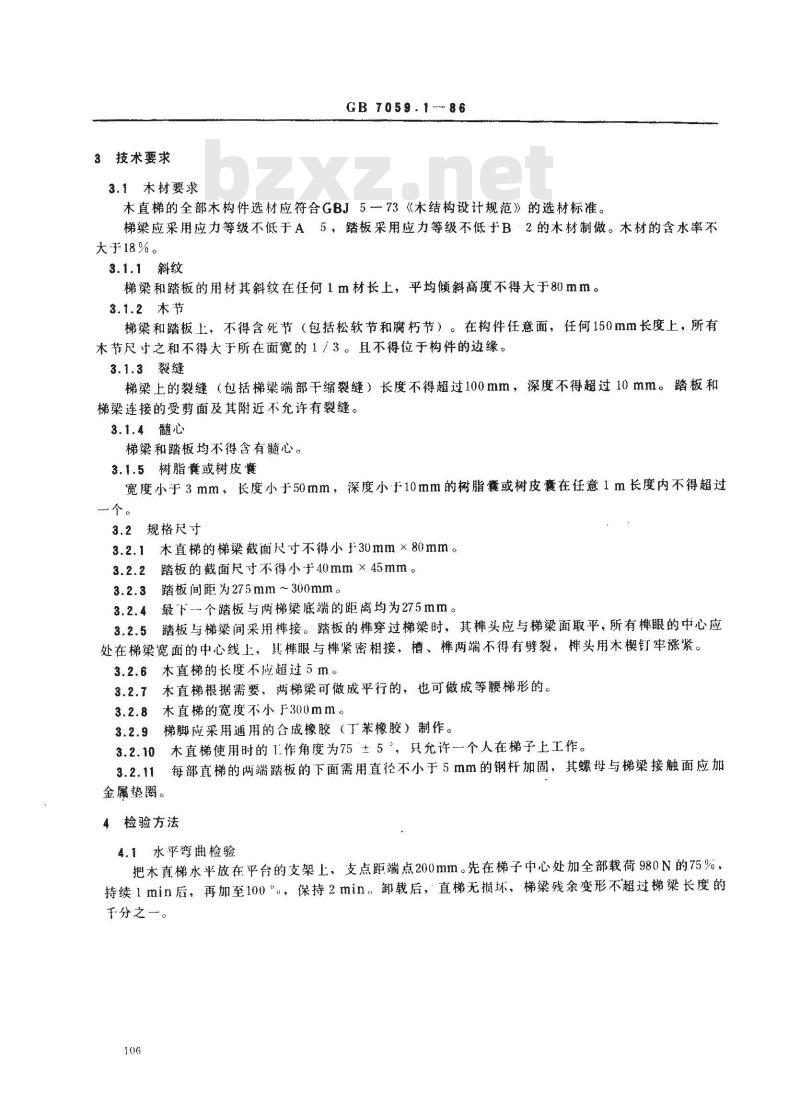

3技术要求
3.1木材要求
GB 7059.1--86
木直梯的全部术构件选材应符含GBJ5~73《木结构设计规范》的选材标准。梯梁应采用应力等级不低于A5，踏板梁用应力等级不低于B·2的本材制做。木材的含水率不天手18%。
3.1.1斜纹
梯梁和踏板的用材其斜纹在任何1m材长上，平均倾斜高度不得大于80m。3.1.2木节
梯梁和踏板上，不得含死节（包括松软节和腐朽节）。在构件任意面，任何150mm长度上，所有本节尺寸之和不得大于所在面宽的1/3。且不得位于构件的边缘。3.1.3裂缝
梯梁上的裂缝（包括梯梁端部干缩裂缝）长度不得超过100mm，深度不得超过10mm。踏板和梯染连接的受剪面及其附近不允许有裂缝。3.1.4髓心
梯梁和踏板均不得含有髓心。
3.1.5树脂囊树皮囊
宽度小于3mm，长度小于50mm，深度小f10mm的树脂囊或树皮赛在任意1m长度内不得超过个。
3.2规格尺寸
3.2.1本直梯的梯梁截面尺寸不得小30mm×80mm。踏板的截面尺寸不得小于40mm×45mm。3.2.2
踏板间距为275mm~300mm。
最下-个踏板与两梯梁底端的距离均为275mm。3.2.4免费标准下载网bzxz
踏板与梯梁间采用样接。踏板的样穿过梯梁时，其样头应与梯梁面取平，所有样眼的中心应3.2.5
处在梯梁宽面的中心线上，其样眼写紧密相接，槽、样两端不得有劈裂，样头用木楔钉牢涨紧。3.2.6本直梯的长度不应超过5m。3.2.7本直梯据需要，两梯梁可做成平行的，也可做成等腰梯形的。3.2.8木直梯的宽度不小于F300mm。3.2.9梯脚应采用通用的含成橡胶（丁苯橡胶）制作。3.2.10
金属垫圈。
木直梯使用时的1.作角度为75±5，只允许一个人在梯子上工作。每部直梯的两端踏板的下面需用直径不小于5mm的钢杆加固，其螺母与梯梁接触面应加4检验方法
4.1水平弯曲检验
把木直梯水平放在平台的支架上，支点距端点200mm。先在梯子中心处加全部载荷980N的75%，持续1min后，再加至100，保持2min，卸载后，直梯无损坏，梯梁残余变形不超过梯梁长度的于分之

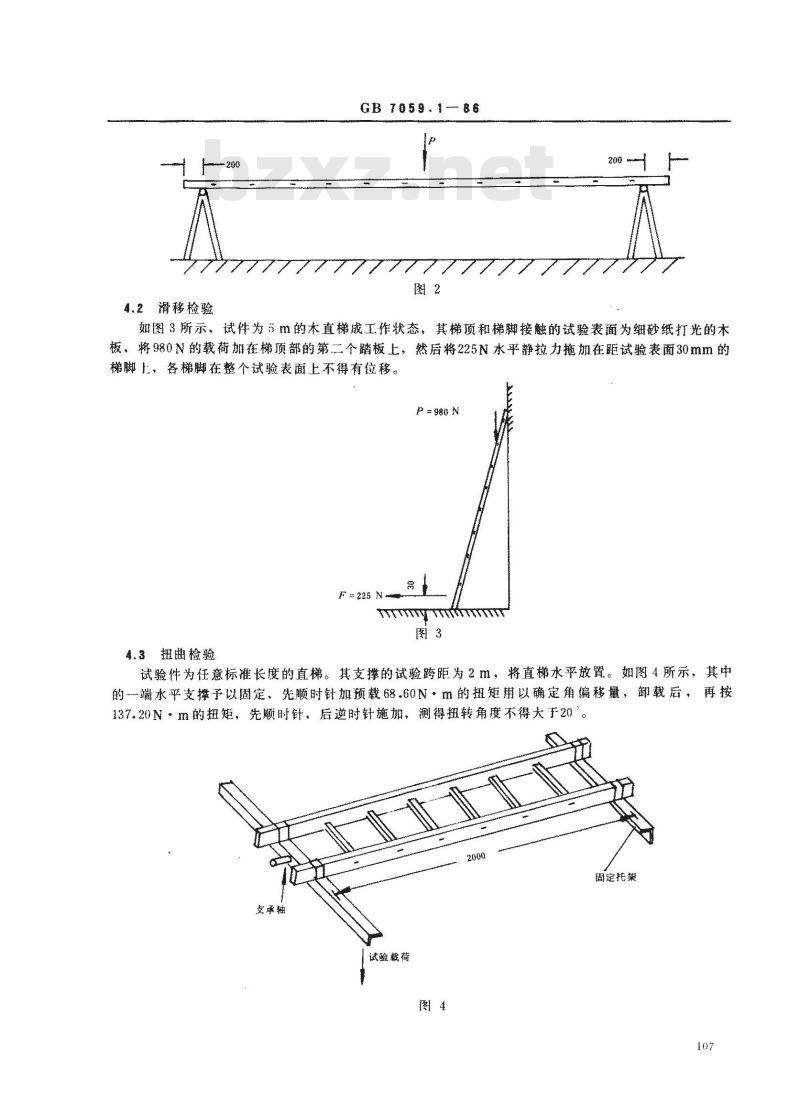

4.2滑移检验
GB7059.1-86
如图3所示，试件为5m的木直梯成工作状态，其梯顶和梯脚接触的试验表面为细砂纸打光的木板，将980N的载荷加在梯顶部的第二个踏板上，然后将225N水平静拉力拖加在距试验表面30mm的梯脚上，各梯脚在整个试验表面上不得有位移。F225N
P= 980 N
4.3扭曲检验
试验件为任意标准长度的直梯。其支撑的试验跨距为2m，将直梯水平放置。如图4所示，其中的一端水平支撑予以固定、先顺时针加预载68.60N·m的扭短用以确定角偏移量，卸载后，再按137.20Nm的扭矩，先癫时针，后逆时针施加，测得扭转角度不得大于20。2000
固定托架
支承轴
试验载荷

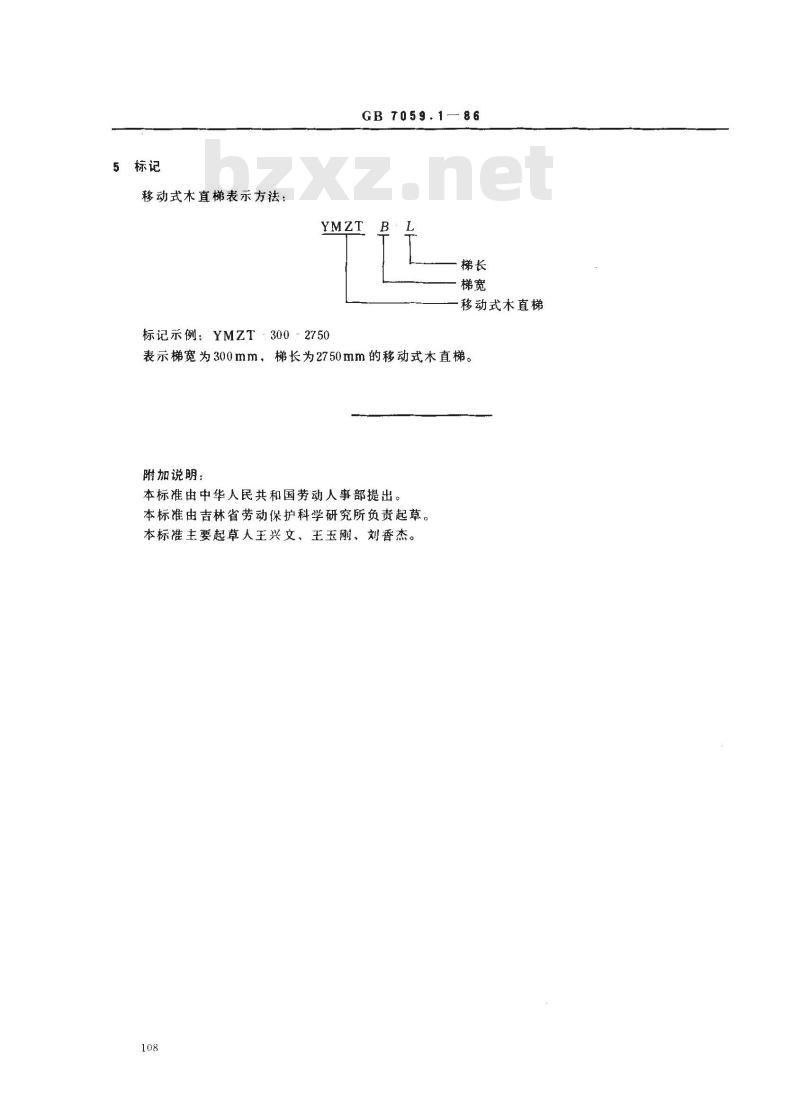

5标记
移动式木直梯表示方法：
GB7059.1—86
移动式木直梯
标记示例：YMZT300~2750
表示梯宽为300mm，梯长为2750mm的移动式木直梯。附加说明：
本标准由中华人民共和国劳动人事部提出。本标准由吉林省劳动保护科学研究所负责起草。本标主要起草人王兴文、王玉刚、刘香杰。108
