【国家标准(GB)】 医院和康复大楼诊所用灯具安全要求

GB700D.16—200C

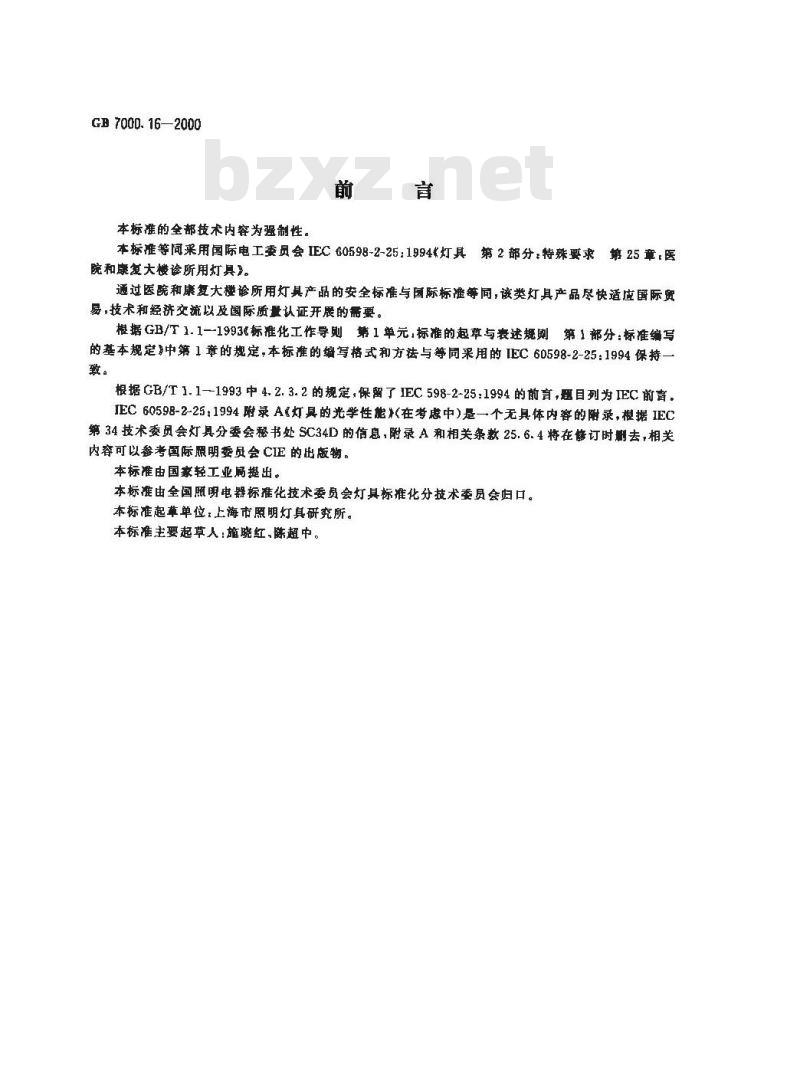

本标准的全部技术内容为强制性。前言
本标准等同采用国际电工委员会IEC60598-2-25：1994灯具第2部分：特殊要求第25章，医院和康复大楼诊所用灯具》。
通过医院和康复大楼讼所用灯具产品的安全标准与国际标准等同，该类灯具产品尽快适应国际贸易，技术和经济交流以及国际质量认证开展的需要。根据GB/T1.1一1993标准化工作导则第1单元，标准的起草与表述规则第1部分：标准编写的基本规定中第1章的规定，本标准的缩写格式和方法与等同采用的IEC60598-2-25:1994保持一致。
根据GB/T1.1—1993中4.2.3.2的规定，保留了IEC598-2-25:1994的前言，题目列为IEC前言，IEC60598-2-25：1994附录A《灯具的光学性能(在考虑中)是一个无具体内容的附录，根据IEC第34技术委员会灯具分委会秘书处SC34D的信息，附录A和相关条款25.6.4将在修订时删去，相关内容可以参考国际照明委员会CIE的出版物。本标准由国家轻工业局提出。
本标准由全国照明电器标准化技术委员会灯具标准化分技术委员会归口。本标准起革单位，上海市照明灯具研究所。本标准主要起草人：施晓红，陈超中。GB 7000. 16—2000

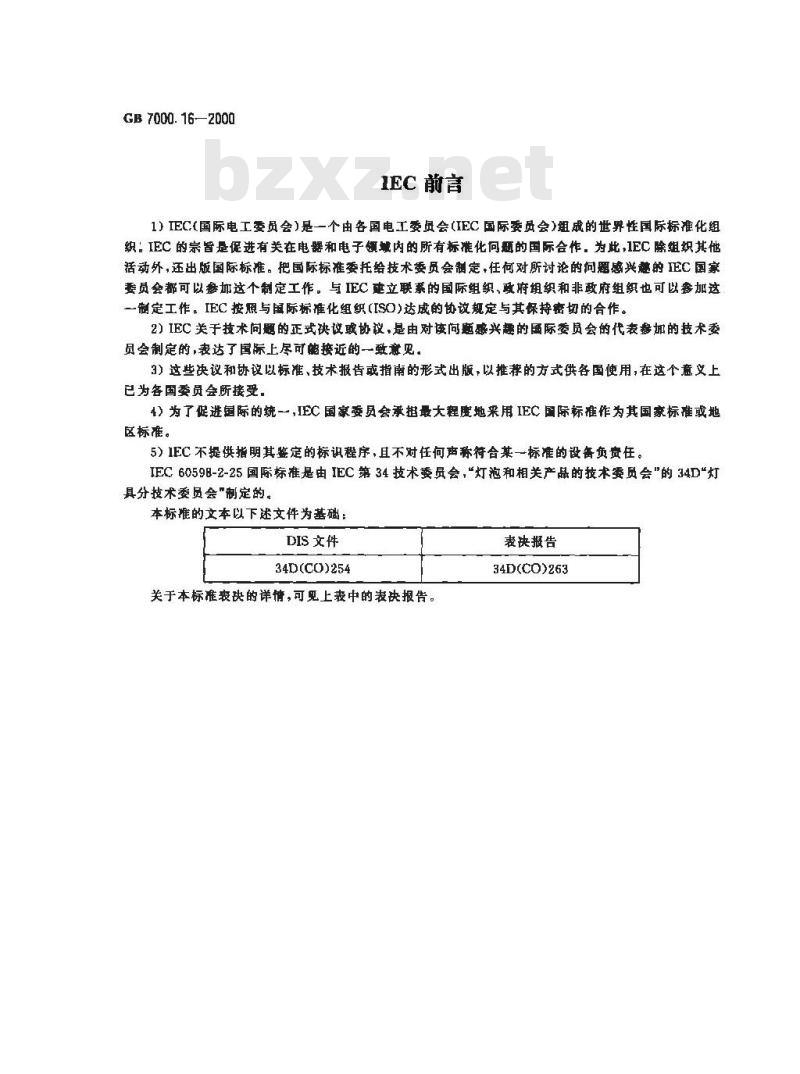

IEC前言
1)IEC(国际电工委员会)是一个由各国电工委员会(IEC国际委员会组成的世界性国际标准化组织：IEC的宗旨是促进有关在电器和电子领载内的所有标准化向的国际合作，为此，1EC除组织其他括动外，还出版国际标准。把国际标准委托给技术委员会制定，任何对所讨论的问题感兴遵的IEC国家委员会都可以整加这个制定工作。与IEC建立联系的国际组织，政府组织和非政府组织也可以参加这一制定工作。 IEC 按照与围际标准化组织(ISO)达成的协议规定与其保持密切的合作。2）IEC关于技术问题的正式决议或协议，是由对该问题感兴趣的国际委员会的代表参加的技术委员会制定的，表达了国际上尽可能接近的一致意见。3）这些决议和协议以标准、技术报告或指南的形式出版，以推荐的方式供各国使用，在这个意义上已为各国委员会所接受.
4) 为了促进国际的统一,IEC 国家委员会承担最大程度地来用 IEC 国际标准作为其国豪标准或地区标准。
5）IEC不提供指明其整定的标识程序，且不对任何声符合某一标准的设备负责任。IEC6059B-2-25国际标准是由IEC第34技术委员会，\灯泡和相关产品的技术委员会的34D灯具分技术委员会制定的。
本标推的文本以下述文件为基础：DIS 文件
34D(CO)254
关于本标准衰决的详情，可见上表中的表决报告。表快报告
34D(CO)263免费标准bzxz.net
1总到
1.1范围
中华人民共和国国家标准
医院和康大楼，
诊所用灯具安全要求
Safety requirements for luminaires used inclinical areas of hospitals and health care bulldingsGB 7000. 16—-2000
Idt IEC 60598-2-25: 1994
本标准规定了在诊所内进行内科治疗,检查以及在医院和康复大内进行医疗护理用的灯具的安全要求，灯具以钨丝灯、荧光灯和其他气体放电灯为光源，电源电压不超过1000V。本标准不适用于在GB9706.1的2.2.15中规定的含有光源的医用电气设备，注 1: GB 9706. 1一1995 的 2- 2. 15 规定:电气设备,与某一专门电网有不素于一个的连接,对在医疗监视下的患者进行诊断、治疗或监护,与患者有身体的或电气的接触,和(或)向显者传选或以患者取得骼量,和(或)检测这些所传迷或取得的勘量的电气设备。本标准不适用于应急照明灯具和在非医疗区（例如办公室)的一般照明灯具。注2：对于这些灯真,应垂考有关的灯具函家标准，本标准不适用于高压消毒工序用的灯具或灯具部件以及手术台用的灯具。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7000.1—1996灯具—般安全要求与试验(idtIEC 60598-1:1992)GB9706.1-1995医用电气设备第—部分安全通用要求（idtIEC60601-1:1988&）2 一般试险要求
应用GB 7000.1—1996第0章。在GB 7000.1中规定的试验的顺序应按照本标准章节的顺序进行，在这种情况下，可能还要考GB7000.1的其他章节，除了本标准的试验要求以外，灯具特征被其他标准涵盖的（例如，内装变压器的嵌人式灯具），还应符合有关灯具标准相关条款的规定。3定义
应用GB7000.1一1996第1章和下述定义。3. 1 置床区 bedded area
放置一个或多个患者的床的区域。注，一病房会有量床区或诸如护士困位,牵用室和盟洗重等区域。3.2封闭式灯具enclosed luminaire由主要部件和半遗明罩构成的使进入的灰尘和其他物体最少的灯具。3.3置床区灯具bedded area luminaire在患者区域使用的一般用途灯具润衰质量技术监督局 2000 - 30 - 17 批准2001 - 07 - 01 实境
GB 7000.16-2000

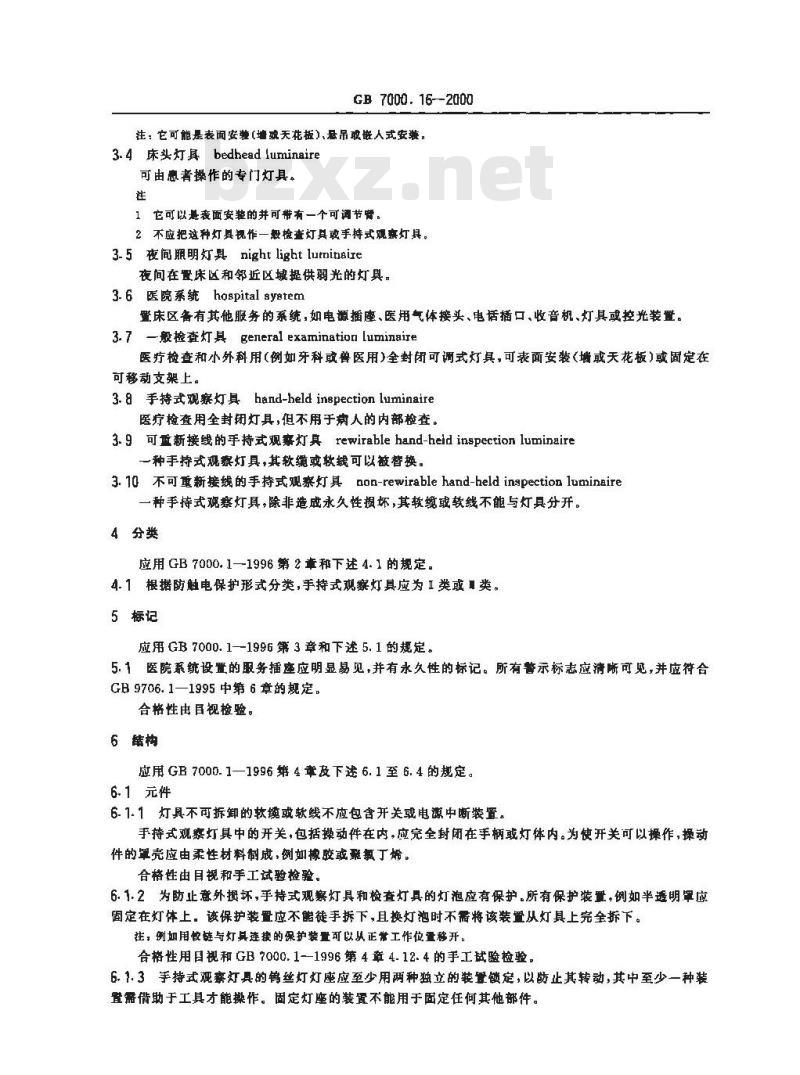

注：它可能是表面安（增或天花板）悬吊敢嵌人式安装。3.4床头灯具bedhead luminaire可由患者操作的专门灯具。
1它可以是表面安装的并可带有一个可调节嘴。2不应把这种灯具视作一般检查灯具或手持式观衰灯具。3-5 夜间照明灯具 night light luminaire夜间在置床区和邻近区域提供弱光的灯具3.6医院系统hospitalsyatem
置床区备有其他服务的系统，如电源插座、医用气体接头、电话插口、收音机、灯具或控光装置。3.7一般检查灯具general examinationluminaie医疗检查和小外科用（例如牙科就医用）全封闭可调式灯具，可表面安装（墙惑天花板）或固定在可移动支架上。
3.8 手持式观察灯具hand-held inspection luminaire医疗检查用全封闭灯具，但不用于病人的内部检查。3.9可重新接线的手持式观察灯真rewirable hand-heid inspection luminaire一种手持式观察灯具，其软缆或线可以被替换。3.10不可重新接线的手持式观亲灯具non-rewirable hand-held inspection luminaire一种手持式观察灯具，除非造成永久性损坏，其软或软线不能与灯具分开。4分类
应用GB7000.1—1996第2章和下述4.1的规定。4.1根据防触电保护形式分类，手持式观赛灯具应为I类或1类。5标记
应用GB7000.1--1996第 3章和下连5.1的规定。5.1医院系统设置的服务插座应明显易见，并有永久性的标记。所有警示标志应清晰可见，并应符合GH9706.1—1995中第6章的规定。合格性由目视检验。
6结构
应用 GB7000.1—1996第 4章及下述 6. 1至6.4的规定。6.1元件
6.1. 1灯具不可拆卸的软缆或软毁不应包含开关或电源中断装置。手持式观察灯具中的开关，包括操动件在内，应完全封闭在手柄或灯体内。为使开关可以操作，操动件的氧壳应由柔性材料制成,例如橡胶或无氯丁烯。合格性由目视和手工试验检验。6.1.2为防止意外摄坏，手持式观察灯具和检查灯具的灯泡应有保护，所有保护装置，例如半透明罩应固定在灯体上，该保护装置应不徒手拆下，且换灯泡时不需将该装置从灯具上完全拆下。往，例加用敏链与灯具连接的保护装置可以从正常工作位量移开。合格性用目视和 GB 7000.1-1996第 4章 4.12. 4 的手工试验检验。6.1.3手持式观案灯具的钨丝灯灯座应至少用两种独立的装置锁定，以防止其转动，其中至少一种装置需借助于工具才能操作。固定灯座的装置不能用于固定任何其他部件。合格性由目视和手工试验检验。GB 7000.16—2000

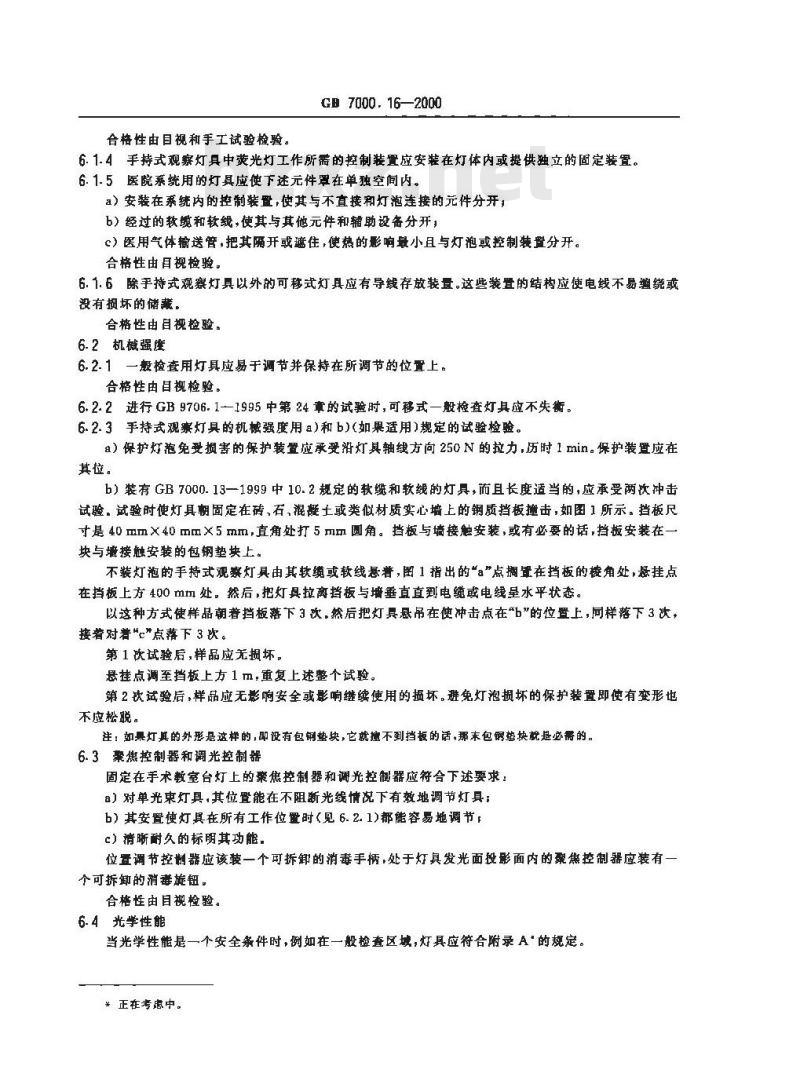

6.1-4手持式观察灯具中荧光灯工作所需的控制装置应安装在灯体内或提供独立的固定装置。6.1.5医院系统用的灯具应使下述元件罩在单独空间内。a）安装在系统内的控制装暨,使其与不直接和灯泡连接的元件分开，b）经过的软缆和软线，使其与其他元件和辅助设备分开，c）医用气体输送管，把其隔开或遮往,使热的影响最小且与灯泡或控制装置分开。合格性由目视检验。
6.1.6除手持式观察灯具以外的可移式灯具应有导线存放装量。这些装的结构应使电线不易缠绕或没有损坏的储获，
合格性由目视检验。
6.2机械强崖
6.2.1一般检查用灯具应易于调节并保持在所调节的位置上。合格性由目视检验。
6. 2. 2进行 GB 9706. 1-1995 中第 24 章的试验时,可移式一般检查灯具应不失衡。6.2. 3手持式观察灯具的机械强度用a)和b)(如果适用)规定的试验检验。a）保护灯泡免受损害的保护装置应承受灯具轴线方向250N的拉力，历时1min。保护装置应在其位。
b）装有GB7000.13—1999中10.2规定的软缆和软线的灯具，而且长度适当的，应承受两冲击试验，试验时使灯具朝固定在砖，石，混疑土或类似材质实心墙上的钢质挡板撞击，如图1所示。挡板尺寸是40mm×40mm×5mm，直角处打5mm圆角。挡板与墙接触安装，或有必要的话，挡板安装在一块与墙接触安装的包钢垫块上。不装灯泡的手持式观察灯具由其软缆或软线悬着，图1指出的\a\点搁罩在挡板的按角处，悬挂点在挡板上方400m切处。然后，把灯具拉离挡板与墙垂直直电缆或电线呈水平状态。以这种方式使样品朝着挡板落下3次，然后把灯具悬吊在便冲击点在b”的位置上，同样落下3次，接着对着\c点落下 3 次。
第1次试验后，样品应无损坏。
悬挂点调至挡板上方1m，重复上述整个试验。第2试验后，样品应无影响安全或影响继续使用的掘坏。避免灯泡损坏的保护装置即使有变形也不应松脱
注：如果灯具的外形是这样的，即设有包垫块，它就撞不到挡板的话，那末包钢垫块就是必需的。6.3聚焦控制器和调光控制器
固定在手术教室台灯上的聚焦控制器和调光控制器应符合下述要求：a）对单光束灯具，其位登能在不阻断光线情况下有效地调节灯具：b) 其安置使灯具在所有工作位置时(见 6. 2. 1)都能容易地调节 #c)清晰耐久的标明其功能，
位置调节控制器应该装一个可拆卸的消毒手柄，处于灯具发光面投影面内的裂焦控制器应装有一个可拆卸的消毒旋钮。
合格性由目视检验。
6.4光学性能
当光学性能是一个安全条件时，例如在一般检查区域灯具应符合附录A“的规定。*正在考惠中。
7润电距离和电气间隙
包钢垫换
GB 7000.16—2000
图1手持式观察灯具冲击试验布置应用 GB 7000. 1—1996 第 11 章,8接地规定
应用GB7000.1—1996第7章。
9接线端子
应用GB 7000.1-1996第 14章和第15章。10外部和内部接线
应用GB7000.1—1996第5章和下述10.1~10.4的规定。10.1用荧光灯管的灯具，电源线内不能含有电阻丝来充作光源的镇流器。合格性由目视检验。
10.2手持式观察灯具不应有插座和器具插座，而且只能有一个电缆进线1。合格性由目视检验。
10.3手持式观赛灯具和可移式检查灯具应采用绝材料制成的导线保护装置或一个形状适当的进线口，以防止软缆和软线在进线口处的过度弯曲。导线保护装置应：
a）不与软继或软线一体化：
b）用可靠方法安装使其不易松脱：GB7000.16—2000
c）突出灯具外一段距离，高进毁口外缘至少25mmd）有适当的机械强度和弹性。
合格性通过目视、测量和10.3.1的试验检验。10. 3. 1应将支撑电缆进人的灯具部件固定在类似图 2 所示装置的摆动部件上,当摆动部件摆动到中间位置时，进人试样的软缆或软线的轴线处于垂直位置并通过摆动轴。样品
鼠定样品的装量
导向块
导而孔形状
单位mm
图2手持式观察灯具弯曲试验装置软缆或软线吊一块载荷以产生 20 N 的力。导体应通以电流，该电流值由最大额定功率除以标称电压得到，标称电压等于灯座触点间的电压。摆动部件前后挥动角为 90(垂直位置两边各摆动45\),弯曲次数为20 000次,弯曲频率为每分钟60次。
试验后，多股导线内导体断裂的根数不能超过50%，且软缆或软线要通过GB7000.1—1996第10章规定的绝缘电阻试验和高压试验。注：穿曲一次是指向前动作一次，或向后动作一改。10.4对于可重新接线的手持式观察灯具和可移式一般检查灯具的导线固定架，进行GB7000.1一GB 7000. 16—2000
1996中5.2.10.1的试验时，其导线保护装置、密封圖或类似装量应不在位。不可重新接线的手持式观案灯具和可移式一般检查灯具应按交货状态做试验。密封压盖不能用作导线固定架。合格性由目视和GB 7000.1--1996中 5.2. 10.1的试验检验。11防触电保护
GB 7000.1—1996第 8章和下述11. 1 的规定起使用。11.1对于手持式观察灯具，应不能徒手取下那些防止与螺口或插口灯头接融的部件。合格性由目视和手工试验来检验。对使用钨丝灯泡的手持式观察灯具进行防触电保护检验时，应取下防护玻璃，除非它与灯具是一体的。
11.2在清洁、换灯泡、换自动器时要移动或取下的离地面2m以内的灯具或灯具部件应固定，用工具才能打开，否则应不能进人。
合格性由目视检验。
12耐久性试验和热试验
应用GB 7000.1—1996第 12章，但灯具上有经常触摸的部件或握需的部件,GB 7000.1—199612.1给出的这些部件的温度限制要减去10℃。提供自动卷线机的灯具本标准12.1 也适用。对手持式观察灯具还须应用本标准12. 2～12.5的要求。12.1提供自动卷机的灯具，三分之一的软缆或软不卷起。然后，橡胶或PVC绝缘层的温升在尽量靠近卷轴中心和卷貌机上最外面两层软缆或软线之间的地方测定。卷绕机动触点的温升应不超过65K.
12.2手持式观察灯具及其所使用的独立式镇流器的外部部件，其摄坏会使灯具变得不安全的，那么它们的合格性除了用GB 7000.1一1996 的 12. 3.1 的试验来检验以外,还应该用下面的耐久性试验检验。12. 3橡胶手持式观暴灯具和独立式控制装置的橡胶外壳自由地悬吊在自然循环通风的加热箱内，在具有环境大气成分和压力的环境下进行老化武验。试样置于加热箱内10天（240h),温度为70℃士2℃或者温度为进行GB7000.1—1996第12章12. 4. 1 试验时测得的橡胶最高温度加上30亡士2，取二者中较高的温度值。试验期间标胶件应无在何使灯具不安全的变化这个试验应在一个单独的样品上进行12.4手持式观察灯具和独立式镇流器（如有的话）进行GB7000.1-一1996的12.4和12.5规定的正高工作和异常工作的热试验时,应按较不利的位置将灯具放置在一块涂暗黑漆的木板上，或悬挂并靠在一块涂暗黑漆的墙上。
12.5GB7000.1一1996表12.2规定的普通橡胶温度限值70C不适用于手持式观察灯具上不提供防触电保护或不用于保持防尘防水等级的手柄部件或灯体，本标推12.3的试验足够了。13防尘,防固体异物和防水
GB 7000. 1 ～1996第 9 章与下述 13. 1 一起使用。手持式观察灯具也应符合13.1的规定。13.1在潮湿处理前，要把保护玻璃，半透明罩和类似部件取下，即使取下时需使用工具也要最下，除非它们与灯具是一体的。
14绝缘电阻和介电强度
应用 GB 7000. 1—1996第 10章。15耐热、耐火和耐电瘦
GB 7000. 16-2000
GB7000.1一1996第13章与本标准15.1的规定一起使用。手持式观案灯具还应符合15.1的规定。
15.1对于用软性材料如橡胶或桑氧乙烯的手持式观赛灯具的手柄或外壳，合格性由下列试验检验，正常使用时要握住的灯具部件，要在一个类似于图3所示的装置上做压力试验，试验要在一个温度保持100℃土2℃的加热箱中进行。试验时，用钢钳把试样夹紧，钳口的阅柱体表面半径为25mm，宽为15mm，长为50mm。转角处有2. 5 mm 圆角。
试验时，钳口要夹住正常使用时要握住的部位，钳口的中心线要尽量靠近该部位的中心。通过钳口施力100 N。
1h后，拿开钢钳，试样应无损坏。括动错口
固定错口
单位：mm
图3手持式观赛灯具压力试验装置灯具的光学性能（在考谢中）。GB 7000. 16—2000
