【国家标准(GB)】锯片铣刀型式和尺寸

本网站发布时间： 2024-07-29 23:59:05

GB/T6120-1996
现行
　点击下载此标准

基本信息

标准号：
GB/T 6120-1996
标准名称：
锯片铣刀型式和尺寸
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1996-07-05
实施日期：
1997-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
87.98 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.20铣刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
GB 1120-1985 GB 1121-1985 GB 6120-1985
采标情况：
＝ISO 2296-72

出版信息

出版社：
中国标准出版社
页数：
5页
标准价格：
8.0 元
出版日期：
1997-02-01

其他信息

首发日期：
1985-06-17
复审日期：
2004-10-14
起草单位：
成都工具所
发布部门：
国家技术监督局
主管部门：
中国机械工业联合会
相关标签：
锯片铣刀尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸。本标准适用于直径20～315mm的金属切削用锯片铣刀。 GB/T 6120-1996 锯片铣刀型式和尺寸 GB/T6120-1996

标准内容

部分标准内容：

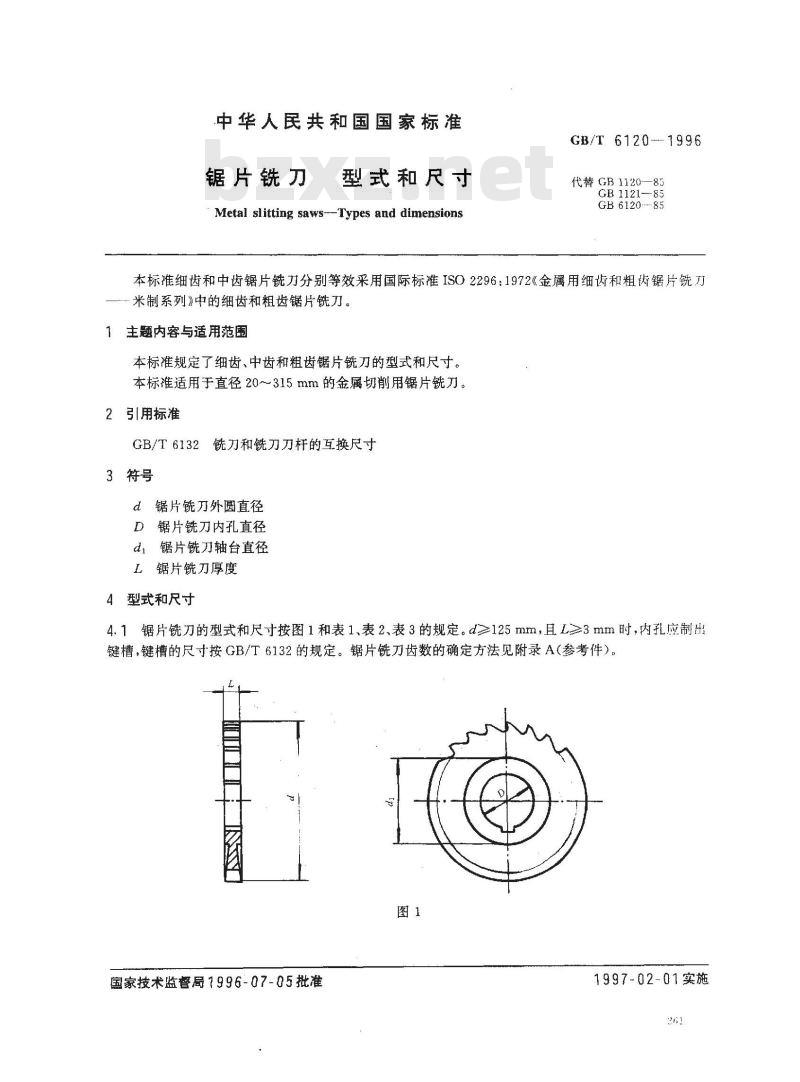

中华人民共和国国家标准
锯片铣刀
型式和尺寸
Metal slitting sa ws-Types and dimensionsGB/T6120--1996
代替GB1120—85
GB 1121--85
GB6120---85
本标准细齿和中齿锯片铣刀分别等效采用国际标准ISO2296：1972《金属用细齿和粗齿锯片铣刀“米制系列》中的细齿和粗齿锯片铣刀。1主题内容与适用范围
本标准规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸。本标准适用于直径20～315mm的金属切削用锯片铣刀。2
引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号
d锯片铣刀外圆直径
锯片铣刀内孔直径
d锯片铣刀轴台直径
L锯片铣刀厚度
4型式和尺寸
4.1锯片铣刀的型式和尺寸按图1和表1、表2、表3的规定。d≥125mm，且L≥3mm时，内孔应制出键槽，键槽的尺寸按GB/T6132的规定。锯片铣刀齿数的确定方法见附录A（参考件）。图1
国家技术监督局7996-07-05批准1997-02-01实施
d js16
d，min
GB/T 6120-1996

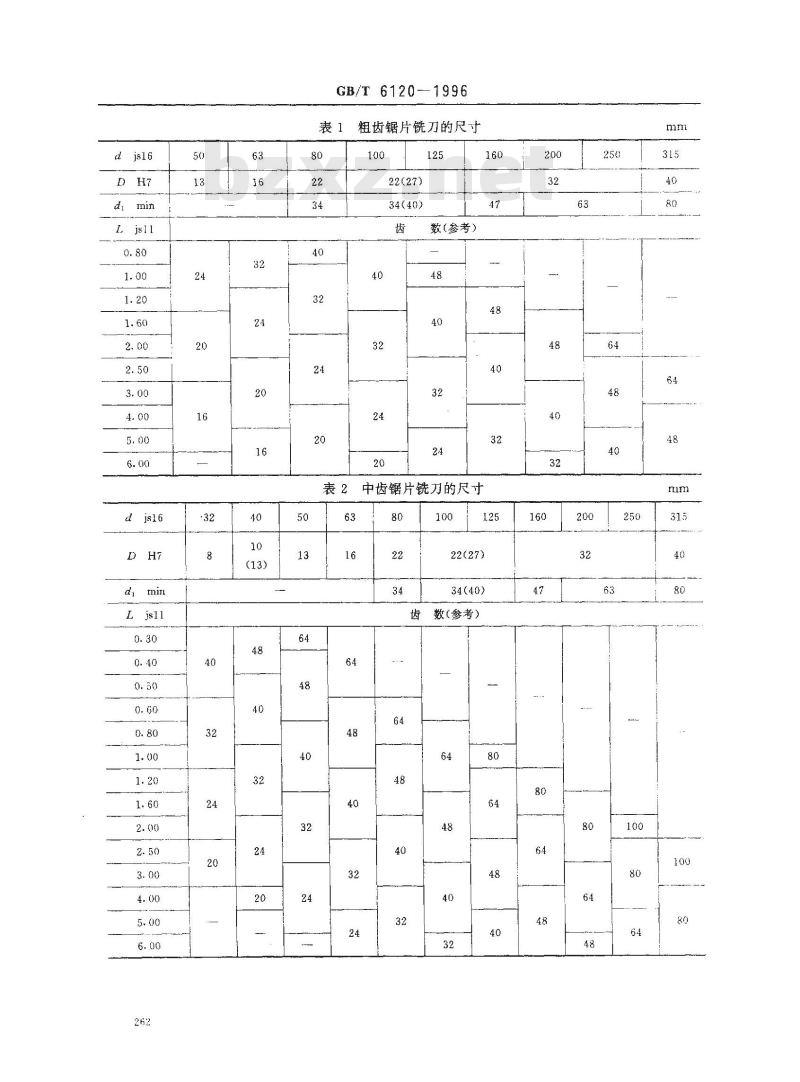

粗齿锯片铣刀的尺寸
22(27)
34(40)
数(参考）
中齿锯片铣刀的尺寸
22(27)
34(40)
数（参考）
GB/T 61201996

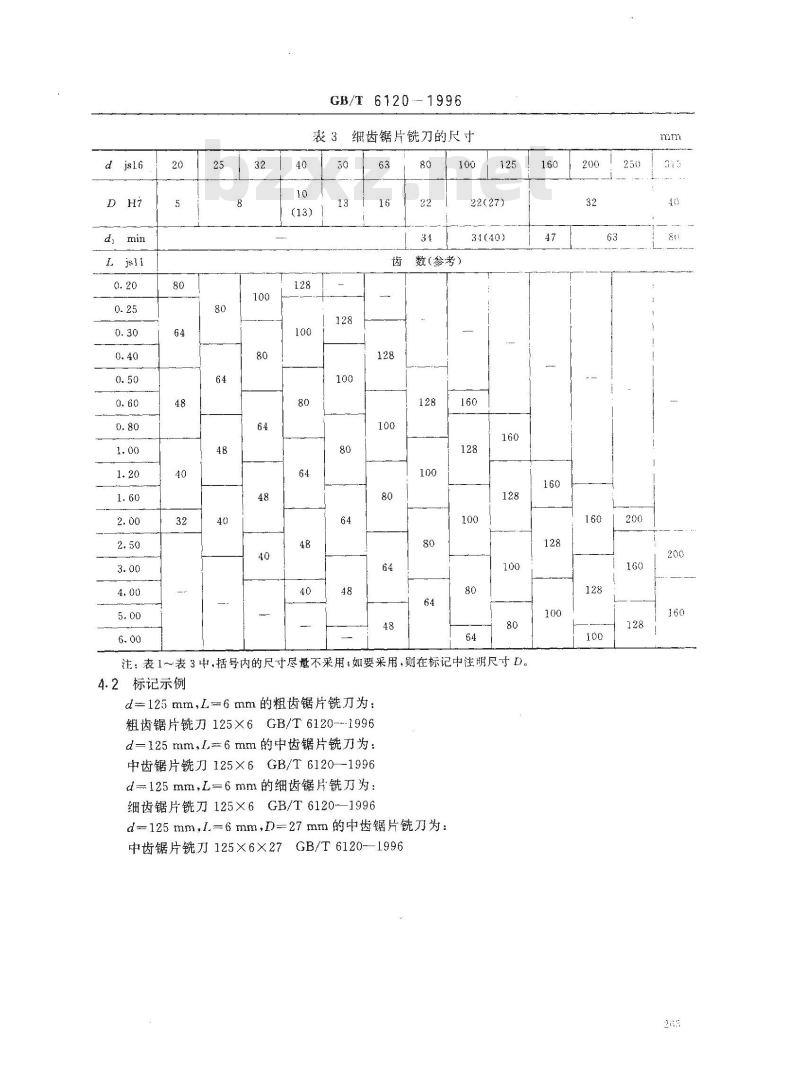

细齿锯片铣刀的尺寸
（13）
22(27)
31(40)
数(参考)
注：表1～表3中，括导内的尺寸尽量不采用；如要采用，则在标记中注明尺寸D。4.2标记示例
d=125mm,L=6 mm的粗齿锯片铣刀为：粗齿锯片铣刀125×6GB/T6120---1996d=125mm，L=6mm的中齿锯片铣刀为：中齿锯片铣刀125×6GB/T6120—-1996d=125mm，L=6mm的细齿锯片铣刀为：细齿锯片铣刀125×6GB/T6120-—1996d-125mm，l=6mm，D=27mm的中齿锯片铣刀为：中齿锯片铣刀125×6×27GB/T6120-—1996160
A1确定齿数的示图
GB/T61201996

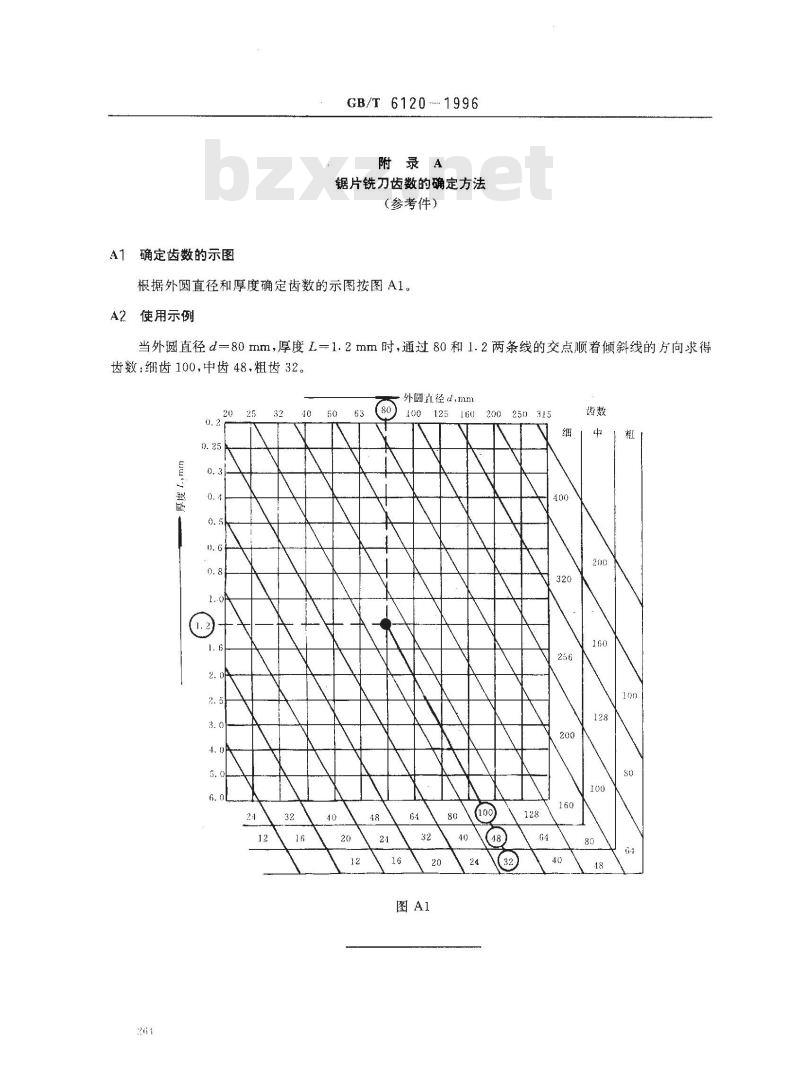

附录A
锯片铣刀齿数的确定方法
（参考件）
根据外圆真径和厚度确定齿数的示图按图A1。A2使用示例
当外圆直径d一80mm，厚度L=1.2mm时，通过80和1.2两条线的交点顺着倾斜线的方向求得齿数：细齿100，中齿48.粗齿32。80
外圆卦径d,mm
200 250 315下载标准就来标准下载网

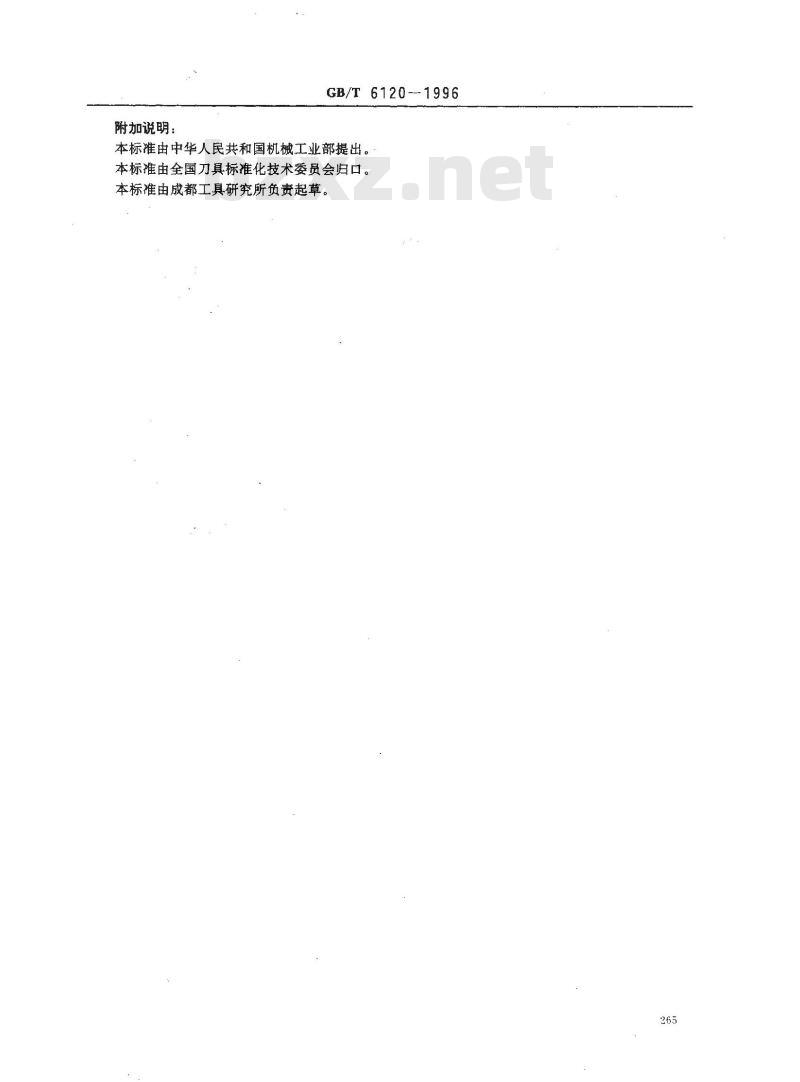

附加说明：
GB/T 6120--1996
本标准由中华人民共和国机械工业部提出。本标准由全国刀标准化技术委员会归口。本标准由成都工具研究所负责起草。265
