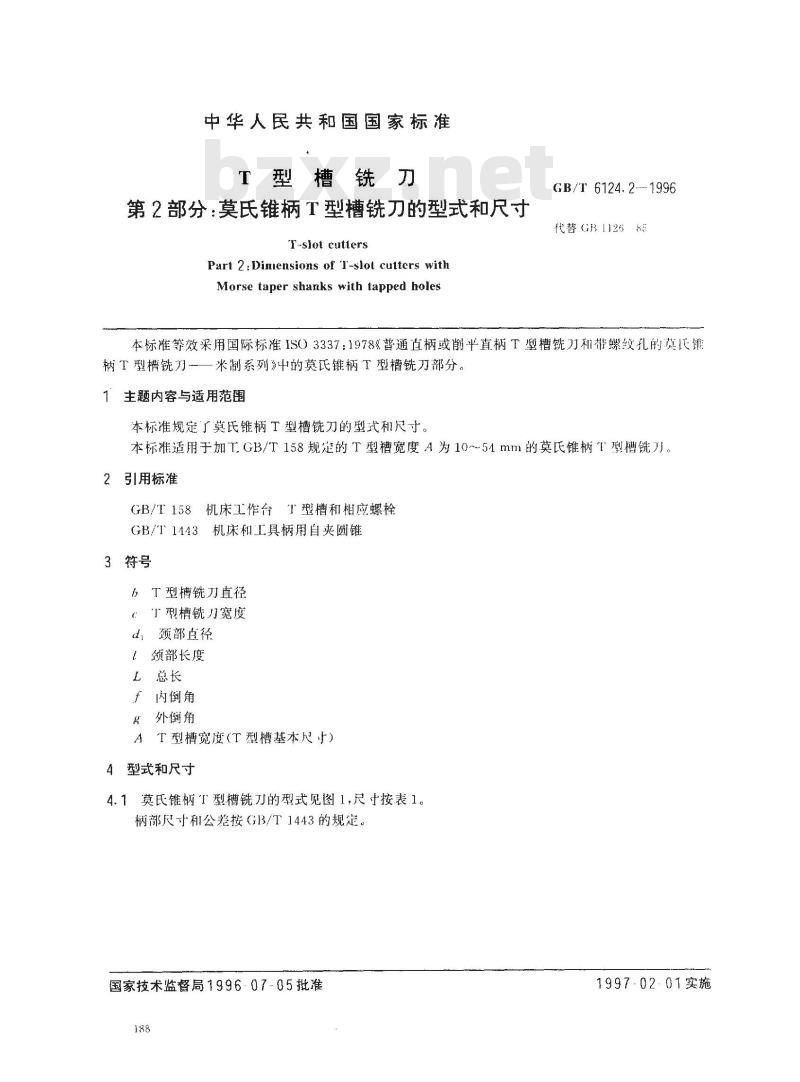

中华人民共和国国家标准
T型槽铣刀
第2部分：莫氏锥柄T型槽铣刀的型式和尺寸T-slot cutters
Part 2:Dinensions of T-slot cuiters withMorse taper shanks with tapped holesGB/T6124.2---1996
代替GB112685
本标准等效采用国际标准IS03337：1978《普通直柄或削平直柄T型槽铣刀和带螺纹孔的莫氏销柄T型槽铣刀一米制系列》中的莫氏锥柄T型槽铣刀部分。1生题内容与适用范围
本标准规定了莫氏锥柄T型槽铣刀的型式和尺寸。本标准适用于加TGB/T158规定的T型槽宽度A为10～54mm的莫氏锥柄T型槽铣刀，2引用标准
GB/T158机床工作台T型槽和相应螺栓GB/T1143机床和工具柄用自夹圆锥3符号
hT型槽铣刀直径
丁型槽铣刀宽度
颈部直径
颈部长度www.bzxz.net
L　总长
内倒角
外倒角
AT型槽宽度（T型槽基本尺+）
4型式和尺寸
4.1莫氏锥柄T型槽铣刀的型式见图1，尺寸按表1。柄部尺寸和公差按G13/T1443的规定。国家技术监督局1996.07-05批准188
1997-02-01实施

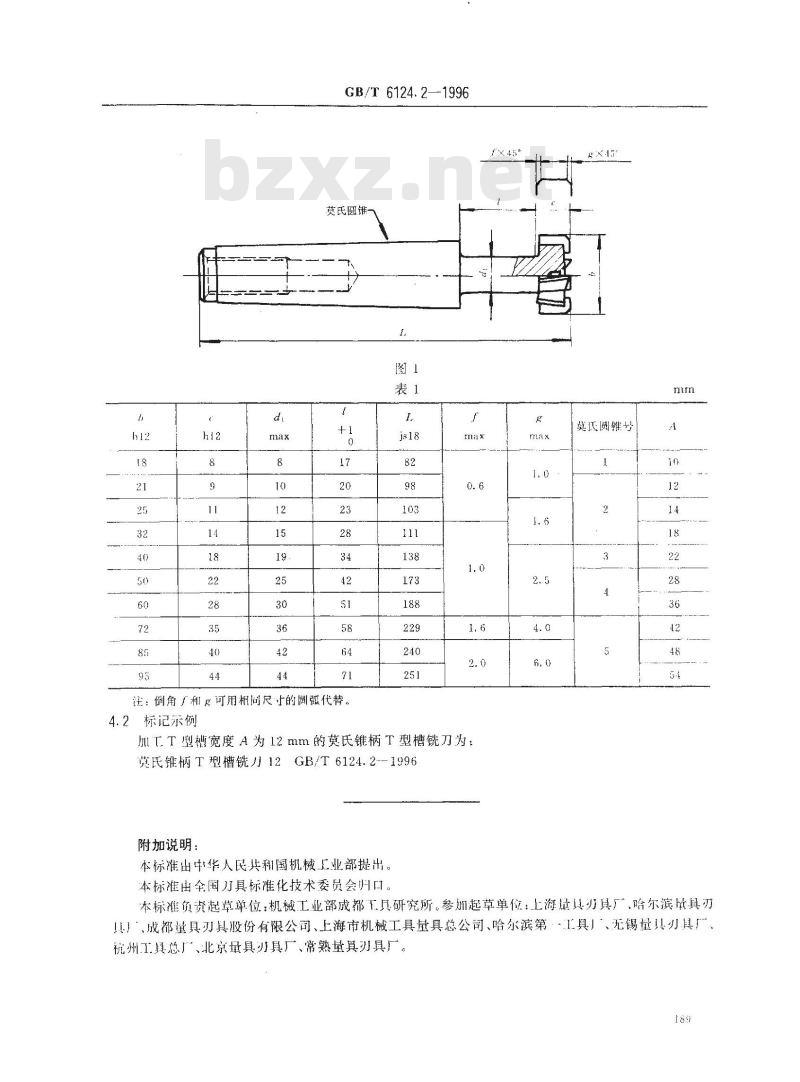

GB/T6124.2—1996
莫氏圆锥一
注：倒角了和g可用相同尺寸的圆弧代替。2标记示例
加T.T型槽宽度A为12mm的莫氏锥柄T型槽铣刀为：莫氏锥柄T型槽铣刀12GB/T6124.2--1996附加说明：
本标准出中华人民共科国机械工业部提出。本标准出全国刀具标准化技术委员会州口max
莫长圆锥号
本标准负资起草单位：机械工业部成都工具研究所。参加起草单位：上海量具刃具厂，哈尔滨体具刃儿）、成都量具刃具股份有限公司、上海市机械工具量具总公司、哈尔滨第·一工具」、无锡量具刃具厂、杭州工具总厂、北京量具刃具厂、常熟量具刃具厂189
