GB/T6117.2-1996
现行
　点击下载此标准

基本信息

标准号：
GB/T 6117.2-1996
标准名称：
立铣刀第2部分:莫氏锥柄立铣刀的型式和尺寸
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1996-07-05
实施日期：
1997-02-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
56.80 KB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.20铣刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
GB 1106-1985
采标情况：
＝ISO 1641-2-78

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1985-06-17
复审日期：
2004-10-14
起草单位：
机械部成都工具研究所
归口单位：
全国刀具标准化技术委员会
发布部门：
国家技术监督局
主管部门：
中国机械工业联合会
相关标签：
立铣刀莫氏尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了莫氏锥柄立铣刀的型式和尺寸。本标准适用于直径大于5～75mm莫氏锥柄立铣刀。 GB/T 6117.2-1996 立铣刀第2部分:莫氏锥柄立铣刀的型式和尺寸 GB/T6117.2-1996

标准内容

部分标准内容：

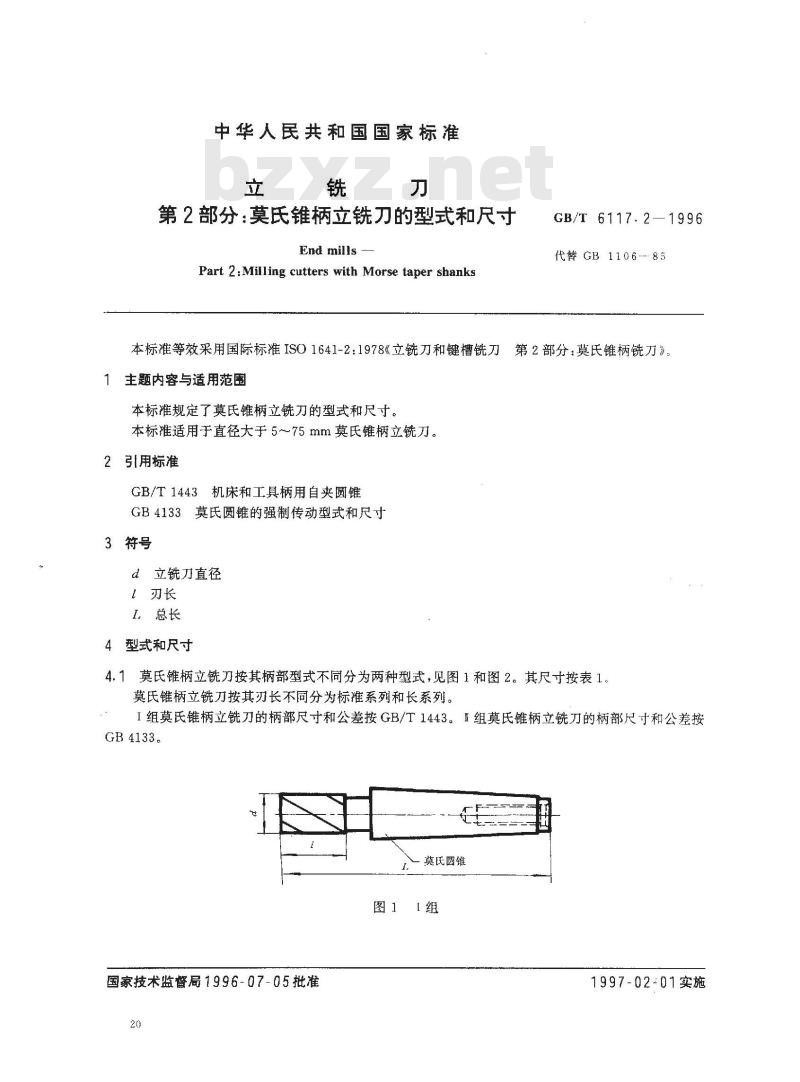

中华人民共和国国家标准
第2部分：莫氏锥柄立铣刀的型式和尺寸End mills
Part 2: Milling cutters with Morse taper shanksGB/T 6117.2—1996
代替GB1106---85
本标准等效采用国际标准ISO1641-2:1978《立铣刀和键槽铣刀第2部分：奠氏锥柄铣刀》
主题内容与适用范围Www.bzxZ.net
本标准规定了莫氏锥柄立铣刀的型式和尺寸。本标准适用于直径大于5～75mm莫氏锥柄立铣刀。2引[用标准
GB/T1443机床和工具柄用自夹圆锥GB4133莫氏圆锥的强制传动型式和尺寸3符号
d立铣刀直径
L．总长
4型式和尺寸
4.1莫氏锥柄立铣刀按其柄部型式不同分为两种型式，见图1和图2。其尺寸按表1.莫氏锥柄立铣刀按其刃长不同分为标推系列和长系列。1组莫氏锥柄立铣刀的柄部尺寸和公差按GB/T1443。1组莫氏锥柄立铣刀的柄部尺寸和公差按GB4133。
莫氏圆锥
图【组
国家技术监警局1996-07-05批准20
1997-02-01实施
直径范围
推荐直径
GB/T 6117.2—1996
之莫氏圆锥

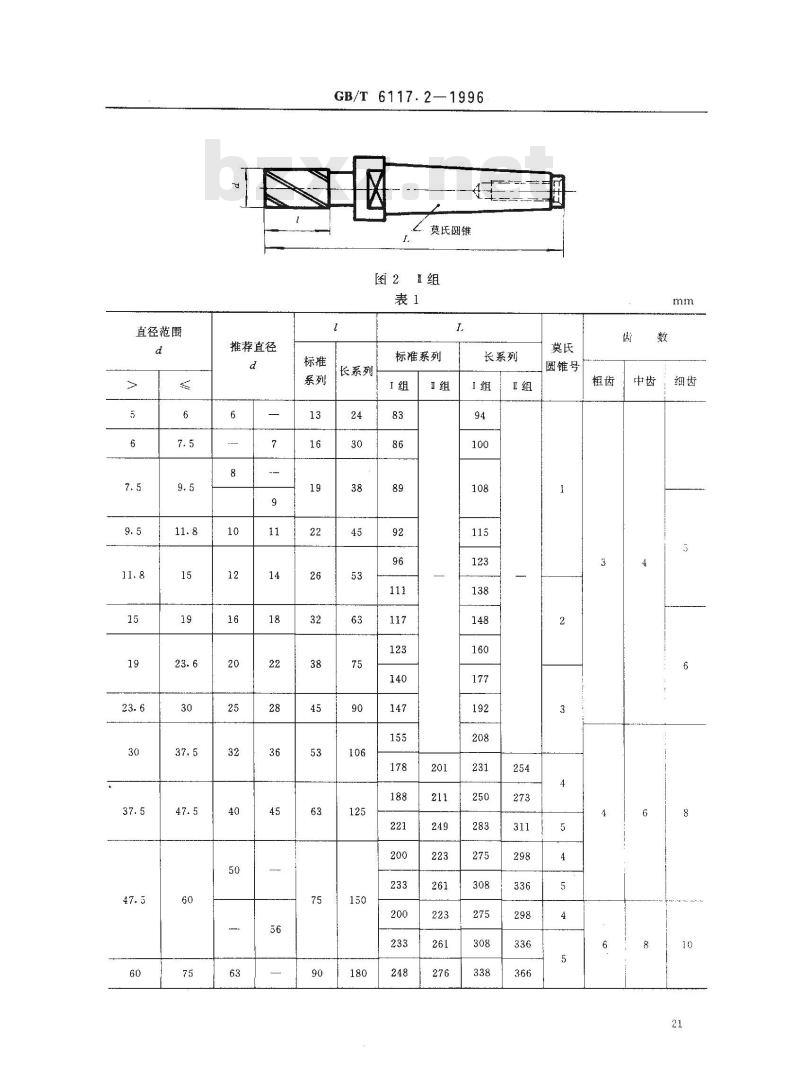

图21组
标准系列
长系列
长系列
圆锥号
GB/T 6117.2--1996

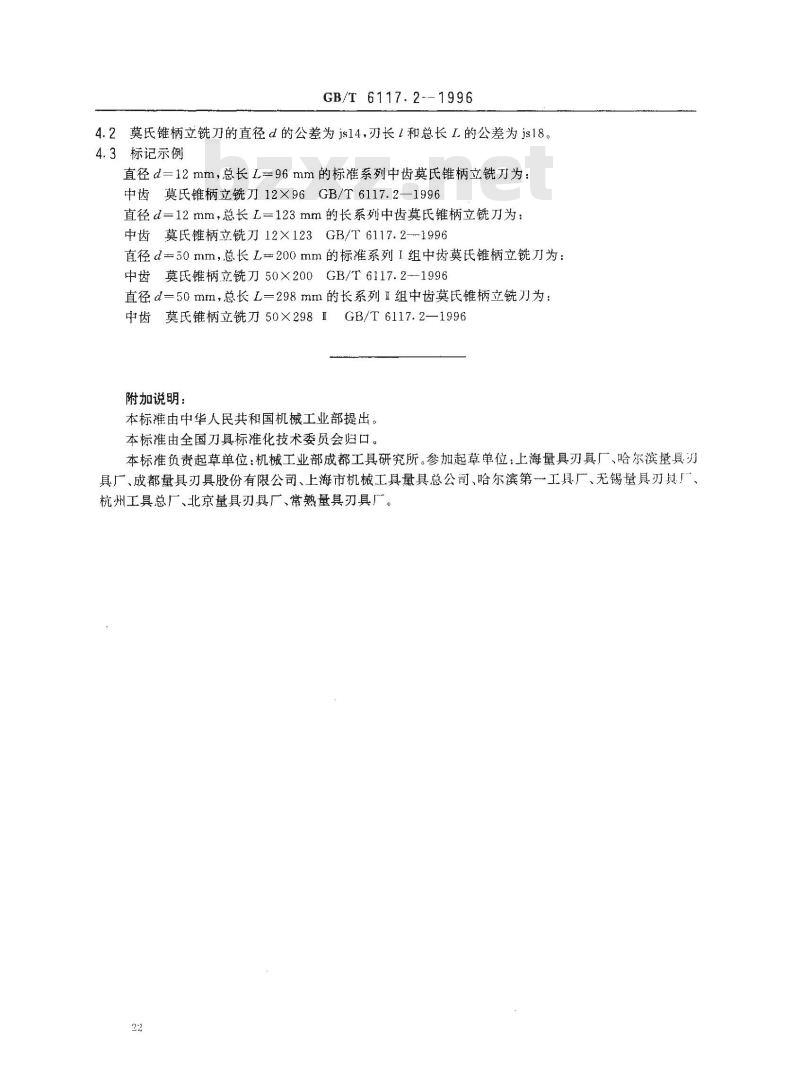

4.2莫氏锥柄立铣刀的直径d的公差为js14，刃长1和总长L的公差为js18。4.3标记示例
直径d=12mm，总长L=96mm的标准系列中齿莫氏锥柄立刀为：中齿莫氏锥柄立铣刀12×96GB/T6117.2—1996直径d=12mm，总长L=123mm的长系列中齿莫氏锥柄立铣刀为：中齿莫氏锥柄立铣刀12×123GB/T6117.2—-1996直径d=50mm，总长L=200mm的标准系列I组中齿莫氏锥柄立铣刀为：中齿莫氏锥柄立铣刀50×200GB/T6117.2--1996直径d=50mm，总长L一298mm的长系列Ⅱ组中齿莫氏锥柄立铣刀为：中齿莫氏锥柄立铣刀50×298IGB/T6117.2—1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：机械工业部成都工具研究所。参加起草单位：上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海市机械工具量具总公司、哈尔滨第一工具厂、无锡量具刃具厂、杭州工具总厂、北京量具刃具厂、常熟量具刃具厂。22
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
