中华人民共和国国家标准bzxZ.net

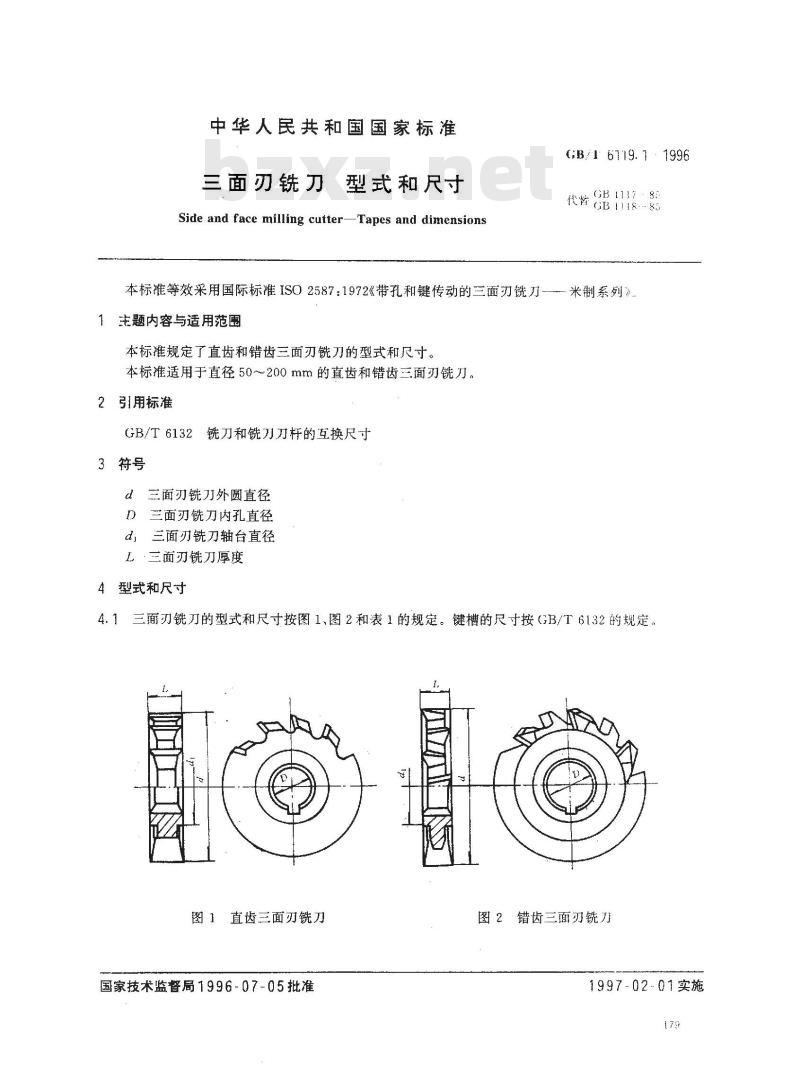

三面刃铣刀型式和尺寸
Side and face milling cutter-Tapes and dimensions本标准等效采用国际标准IS02587：1972《带孔和键传动的三面刃铣刀-1主题内容与适用范围
本标准规定了直齿和错齿三面刃铣刀的型式和尺寸。本标准适用于直径50～200mm的直齿和错齿三面刃铣刀。2引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号
d三面刃铣刀外圆直径
三面刃铣刀内孔直径
d三面刃铣刀轴台直径
L·三面刃铣刀厚度
4型式和尺寸
GB/1 6119. 1 : 1996
GB 1117
“米制系列》
4.1三面刃铣刀的型式和尺寸按图1、图2和表1的规定。键槽的尺寸按（GB/T6132的规定图1直齿三面刃铣刀
国家技术监督局1996-07-05批准图2错齿三面刃铣刀
1997-02-01实施

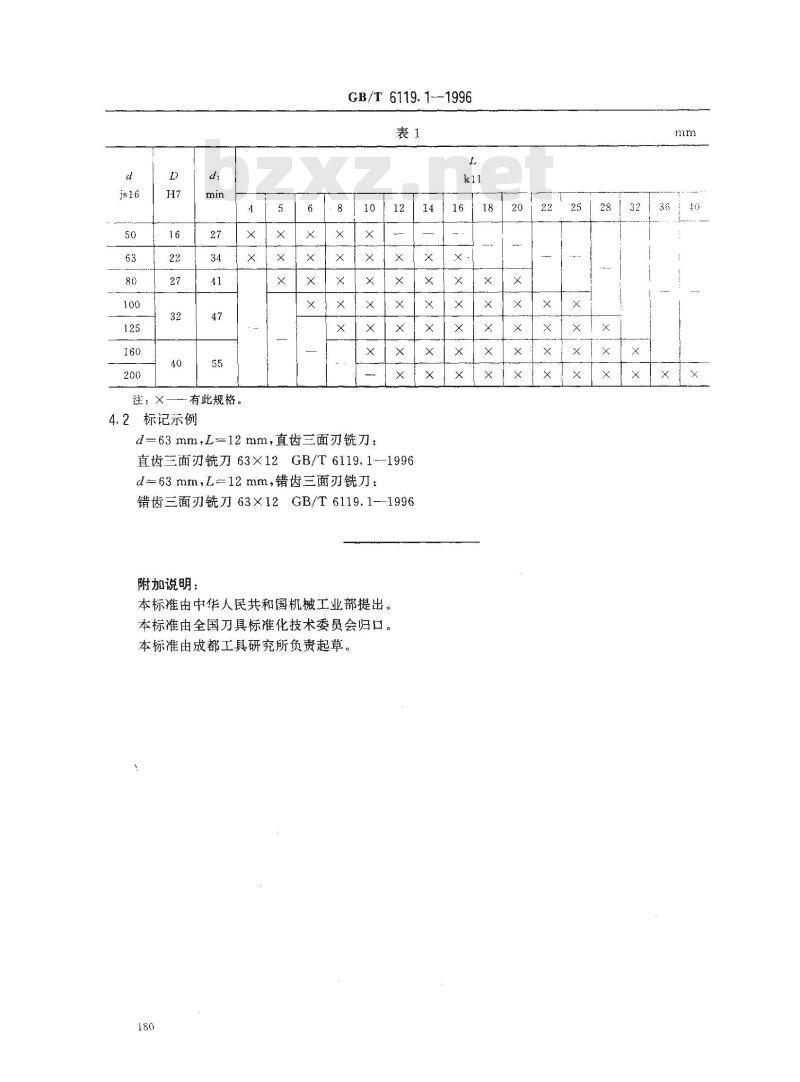

注：×—有此规格。
4.2标记示例
GB/T6119.1--1996
d=63mm，L=12mm，直齿三面刃铣刀：直齿三面刃铣刀63×12GB/T6119.1-1996d=63 mm,L=12 mm,错齿三面刃铣刀：错齿三面刃铣刀63X12GB/T6119.1-1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所负责起草。180
