【国家标准(GB)】 三面刃铣刀 技术条件

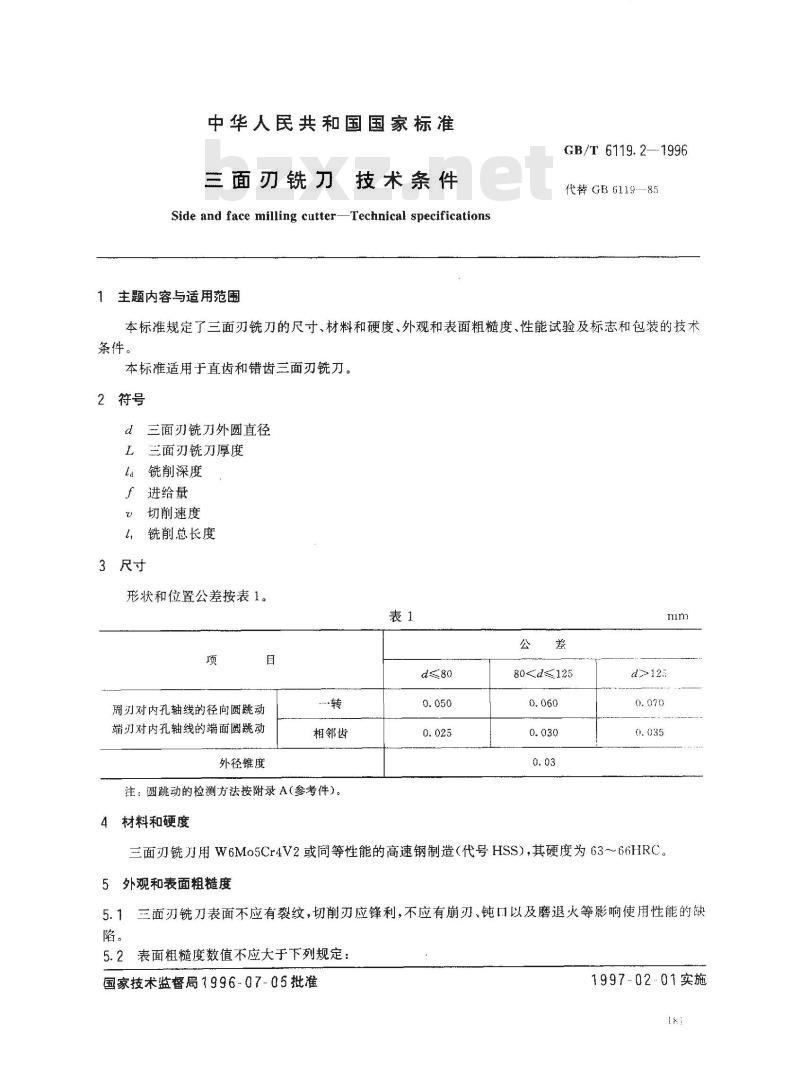

中华人民共和国国家标准
三面刃铣刀技术条件
Side and face milling cutter-Technical specifications1主题内容与适用范围
GB/T 6119.2—1996
代替GB6119.-85
本标准规定了三面刃铣刀的尺寸、材料和硬度、外观和表面粗糙度、性能试验及标志和包装的技术条件。
本标准适用于直齿和错齿三面刃铣刀。2符号
三面刃铣刀外圆直径
三面刃铣刀厚度
la铣削深度
f进给量
切削速度
2，铣削总长度
3尺寸
形状和位置公差按表1。
周刃对内孔轴线的径向圆跳动
端刃对内孔轴线的端面圆跳动
外径锥度
相邻齿
注：圆跳动的检测方法按附录A（参考件）。4材料和硬度
80d125
三面刃刀用W6Mo5Cr4V2或同等性能的高速钢制造（代号HSS），其硬度为63～~66HRC5外观和表面粗糙度
5.1三面刃铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及磨退火等影响使用性能的缺陷。
5.2表面粗糙度数值不应大于下列规定：国家技术监督局7996-07-05批准1997-02-01实施
前面和后面：R,6.3μm；
内孔表面：R.1.25um；
端刃后面两支承面：Ral.25um。6性能试验
GB/T 6119.2-1996

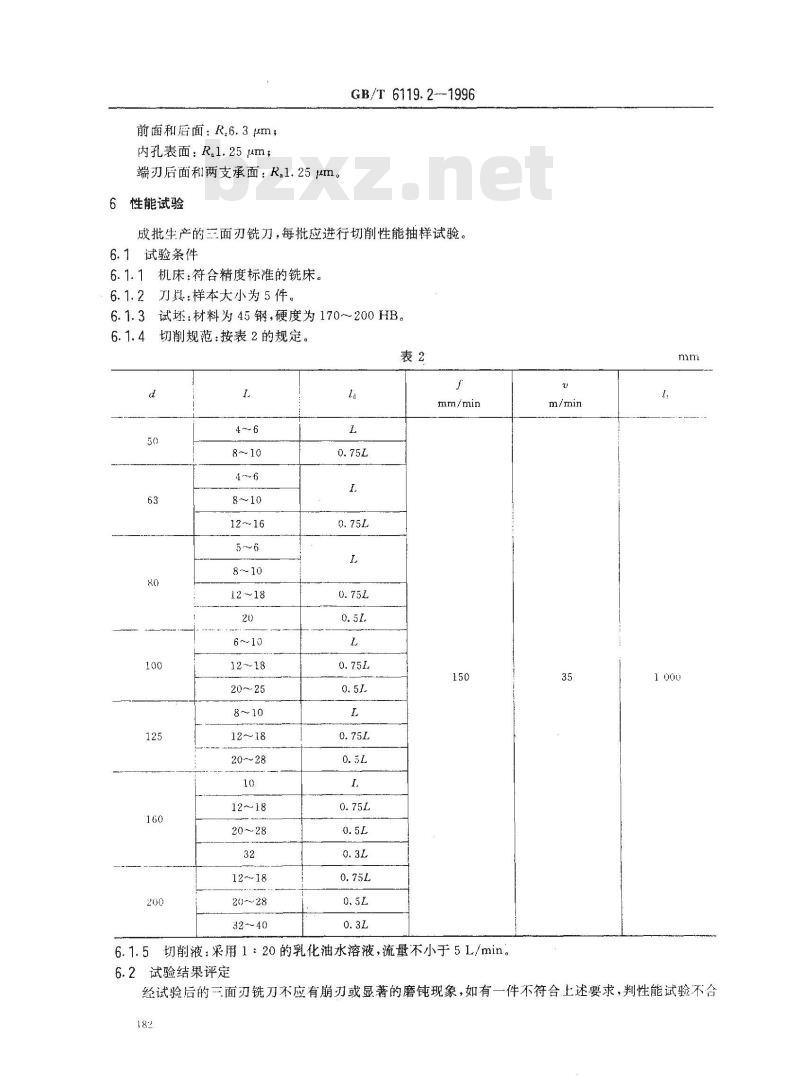

成批生产的三面刃铣刀，每批应进行切削性能抽样试验。6.1试验条件
6.1.1机床：符合精度标准的铣床。6.1.2刀具：样本大小为5件。
试坏：材料为45钢，硬度为170～200HB。6.1.4
切削规范：按表2的规定。
8～~10
12～16
6～10wwW.bzxz.Net
20～25
12～18
20~~28
mm/min
6.1.5切削液：采用1：20的乳化油水溶液，流量不小于5L/min。6.2试验结果评定
经试验后的一面刃铣刀不应有崩刃或显著的磨钝现象，如有一件不符合上述要求，判性能试验不合182

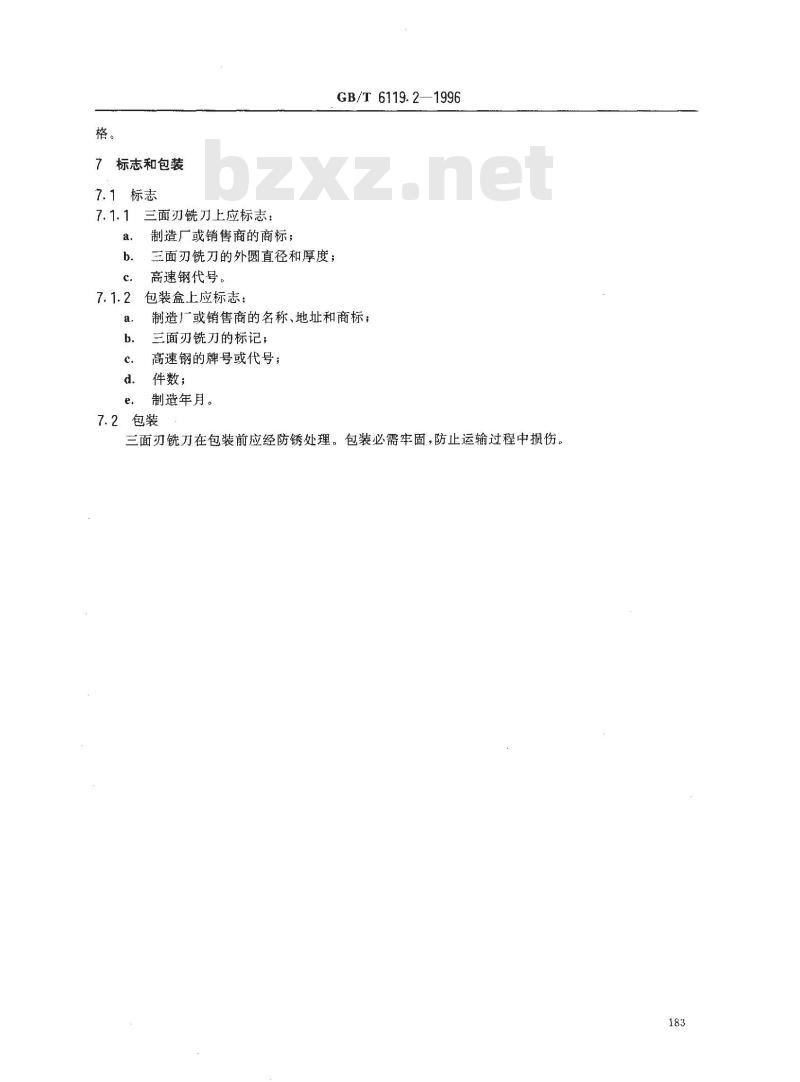

7标志和包装
7.1标志
三面刃铣刀上应标志：
制造厂或销售商的商标；
三面刃铣刀的外圆直径和厚度；高速钢代号。
包装盒上应标志：
GB/T 6119.2—1996
制造厂或销售商的名称、地址和商标；三面刃铣刀的标记，
高速钢的牌号或代号；
件数；
制造年月。
7.2包装
三面刃铣刀在包装前应经防锈处理。包装必需牢固，防止运输过程中损伤。183
检测方法

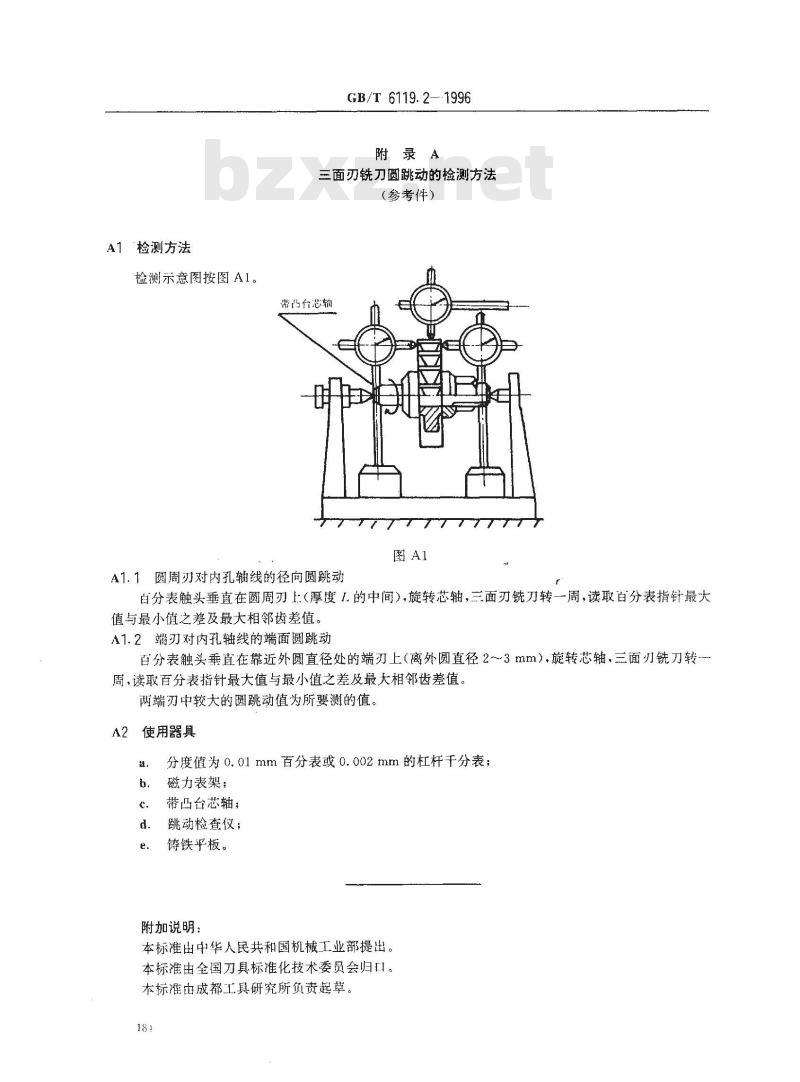

检测示意图按图A1。
GB/T 6119.2—-1996
附录A
三面刃铣刀圆跳动的检测方法
(参考件)
带凸台芯轴
A1.1圆周刃对内孔轴线的径向圆跳动百分表触头垂直在圆周刃上（厚度1的中间），旋转芯轴，三面刃铣刀转一周，读取百分表指针最大值与最小值之差及最大相邻齿差值。A1.2端刃对内孔轴线的端面圆跳动百分表触头垂直在靠近外圆直径处的端刃上（离外圆直径2～3mm）.旋转芯轴，三面刃铣刀转周，读取百分表指针最大值与最小值之差及最大相邻齿差值。两端刃中较大的圆跳动值为所要测的值。A2使用器具
分度值为0.01mm百分表或0.002mm的杠杆千分表；磁力表架；
带凸台芯轴；
跳动检查仪；
铸铁平板。
附加说明：
本标准出中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归I。本标准由成都工具研究所负责起草。181
