【国家标准(GB)】 无线电骚扰和抗扰度测量方法

GB/T6113.2--1998

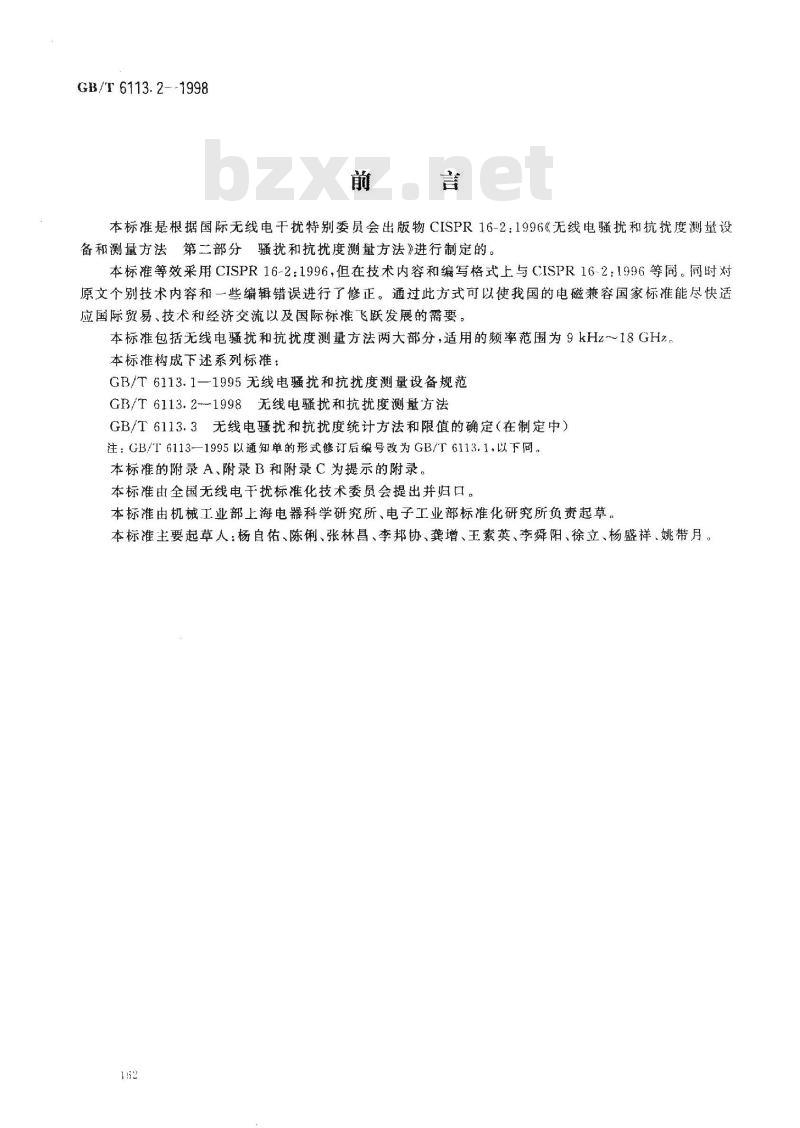

本标准是根据国际无线电干扰特别委员会出版物CISPR16-2：1996《无线电骚扰和抗扰度测量设备和测量方法第二部分扰和抗扰度测量方法》进行制定的。本标准等效采用CISPR16-2:1996，但在技术内容和编写格式上与CISPR16-2：1996等同。同时对原文个别技术内容和一些编辑错误进行了修正。通过此方式可以使我国的电磁兼容国家标准能尽快适应国际贸易、技术和经济交流以及国际标准飞跃发展的需要本标准包括无线电扰和抗扰度测量方法两大部分，适用的频率范围为9kHz18GHz本标准构成下述系列标准：
GB/T6113.1一1995无线电骚扰和抗扰度测量设备规范GB/T6113.2--1998无线电骚扰和抗扰度测量方法GB/T6113.3无线电骚扰和抗扰度统计方法和限值的确定（在制定中）注：GB/T6113—1995以通知单的形式修订后编号改为GB/T6113.1，以下同。本标准的附录A、附录B和附录C为提示的附录本标准由全国无线电干扰标准化技术委员会提出并归口。本标准由机械工业部上海电器科学研究所、电子工业部标准化研究所负责起草。本标准主要起草人：杨自佑、陈俐、张林昌、李邦协、龚增、王素英、李舜阳、徐立、杨盛祥、姚带月，52
GB/T6113.2-1998

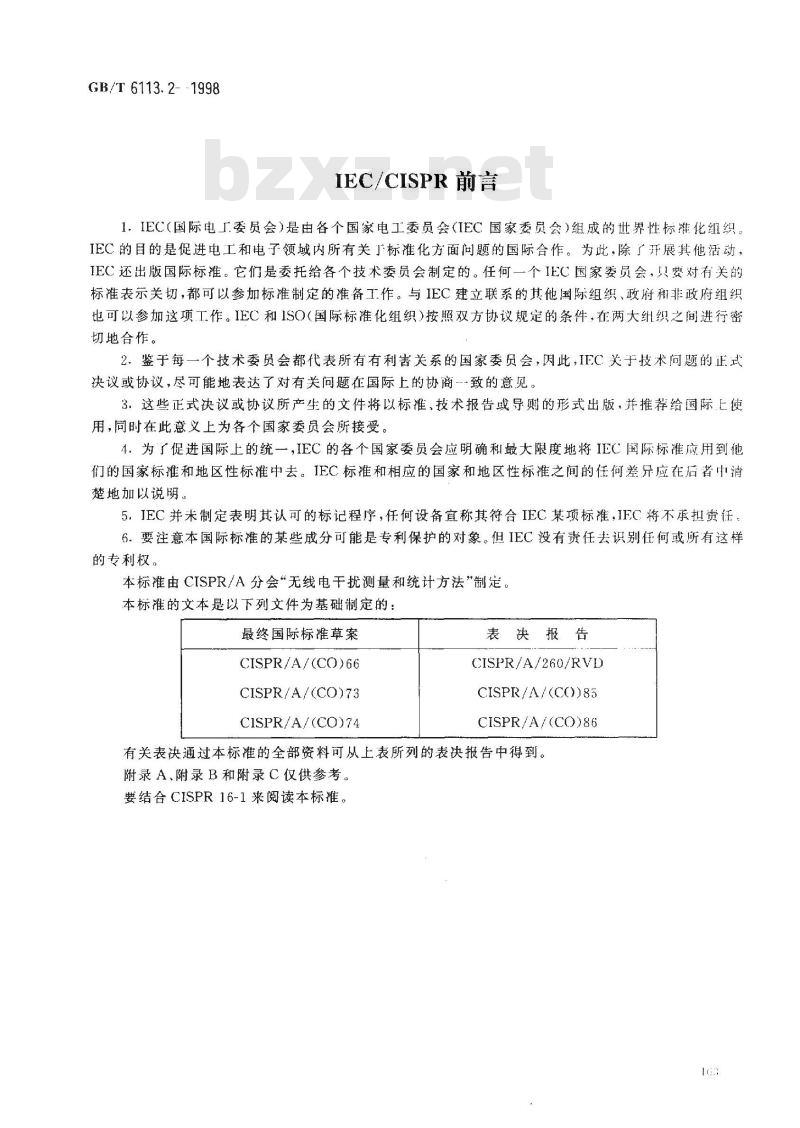

IEC/CISPR前言
1.IEC（国际电工委员会）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的是促进电工和电子领域内所有关丁标准化方面问题的国际合作。为此，除了开展其他活动，IEC还出版国际标准。它们是委托给各个技术委员会制定的。任何一个IEC国家委员会，只要对有关的标准表示关切，都可以参加标准制定的准备工作。与IEC建立联系的其他国际组织、政府和非政府组织也可以参加这项工作。IEC和ISO（国际标准化组织）按照双方协议规定的条件，在两大织之间进行密切地合作。
2．鉴于每一个技术委员会都代表所有有利害关系的国家委员会，因此，IEC关于技术问题的正式决议或协议，尽可能地表达了对有关问题在国际上的协商致的意见。3．这些正式决议或协议所产生的文件将以标准、技术报告或导则的形式出版，并推荐给国际上使用，同时在此意义上为各个国家委员会所接受。4.为了促进国际上的统一，IEC的各个国家委员会应明确和最大限度地将IEC国际标准应用到他们的国家标准和地区性标准中去。IEC标准和相应的国家和地区性标准之间的任何差异应在后者中清楚地加以说明。
5.IEC并未制定表明其认可的标记程序，任何设备宣称其符合IEC某项标准，IEC将不承扣资任6.要注意本国际标准的某些成分可能是专利保护的对象。值IEC没有责任去识别任何或所有这样的专利权。
本标准由CISPR/A分会无线电干扰测量和统计方法”制定。本标准的文本是以下列文件为基础制定的：最终国际标准草案bzxZ.net
CISPR/A/(CO)66
CISPR/A/(CO)73
C1SPR/A/(CO)74
表决报告
CISPR/A/260/RVD
CISPR/A/(CO)85
CISPR/A/(CO)86
有关表决通过本标准的全部资料可从上表所列的表决报告中得到。附录A、附录B和附录C仅供参考。要结合CISPR16-1来阅读本标准。1总则
1.1范围　

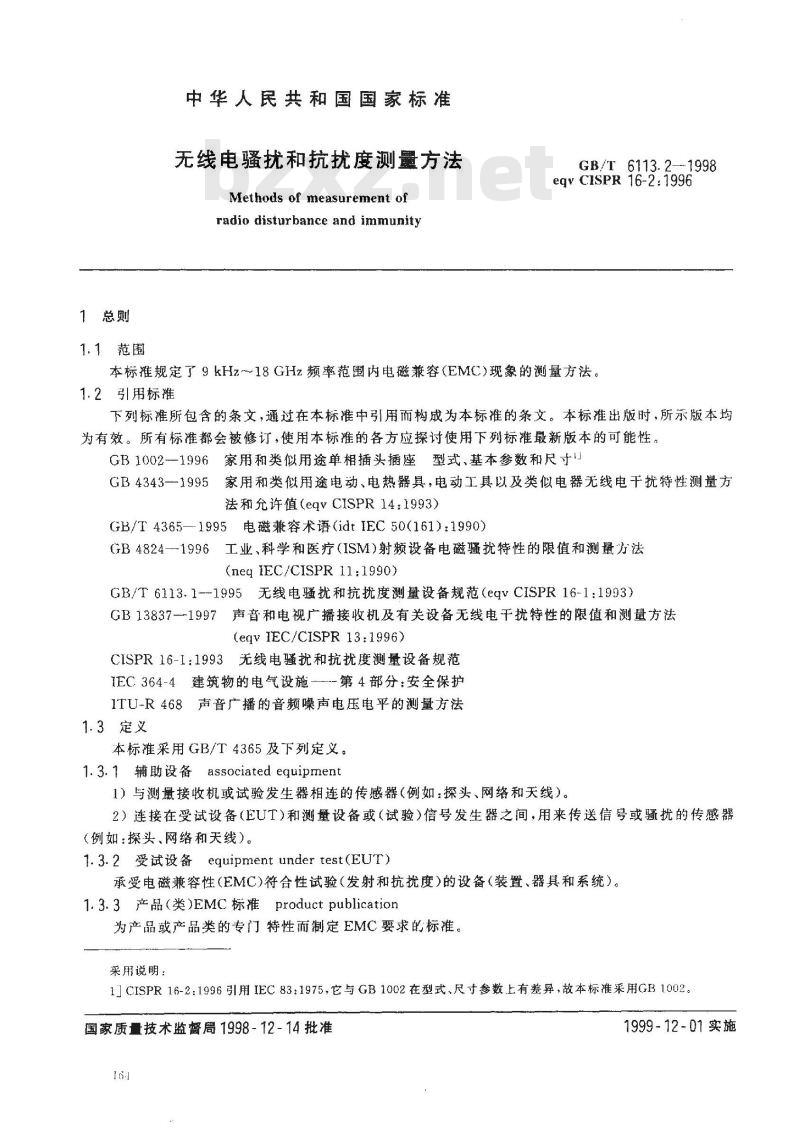

中华人民共和国国家标准
无线电骚扰和抗扰度测量方法
Methods of measurement of
radio disturbance and immunityGB/TE
6113.2-1998
eqvCISPR16-2:1996
本标推规定了9kHz～18GHz频率范围内电磁兼容(EMC)现象的测量方法。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1002--1996家用和类似用途单相插头插座型式、基本参数和尺寸1JGB4343一1995家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值（eqvCISPR14：1993）GB/T4365—-1995电磁兼容术语（idtIEC50（161）：1990）GB4824-1996工业、科学和医疗（ISM)射频设备电磁骚扰特性的限值和测量方法(neq IEC/CISPR 11:1990)
GB/T6113.1--1995无线电骚扰和抗扰度测量设备规范（eqVCISPR16-1：1993）GB13837-1997声音和电视广播接收机及有关设备无线电干扰特性的限值和测量方法(eqvIEC/CISPR13:1996)
CISPR16-1：1993无线电骚扰和抗扰度测量设备规范IEC364-4建筑物的电气设施-第4部分：安全保护1TU-R468声音广播的音频噪声电压电平的测量方法1.3定义
本标准采用GB/T4365及下列定义。1.3.1辅助设备associated equipment1）与测量接收机或试验发生器相连的传感器（例如：探头、网络和天线）。2）连接在受试设备（EUT）和测量设备或（试验）信号发生器之间，用来传送信号或骚扰的传感器（例如：探头、网络和天线）。1.3.2 受试设备equipment under test(EUT)承受电磁兼容性（EMC)符合性试验（发射和抗扰度）的设备（装置、器具和系统）。1.3.3产品（类）EMC标准productpublication为产品或产品类的专门特性而制定EMC要求的标准。采用说明：
1]CISPR16-2:1996引用IEC83:1975，它与GB1002在型式、尺寸参数上有差异，故本标准采用GB1002。国家质量技术监督1998-12-14批准16
1999-12-01实施
GB/T 6113.2—1998

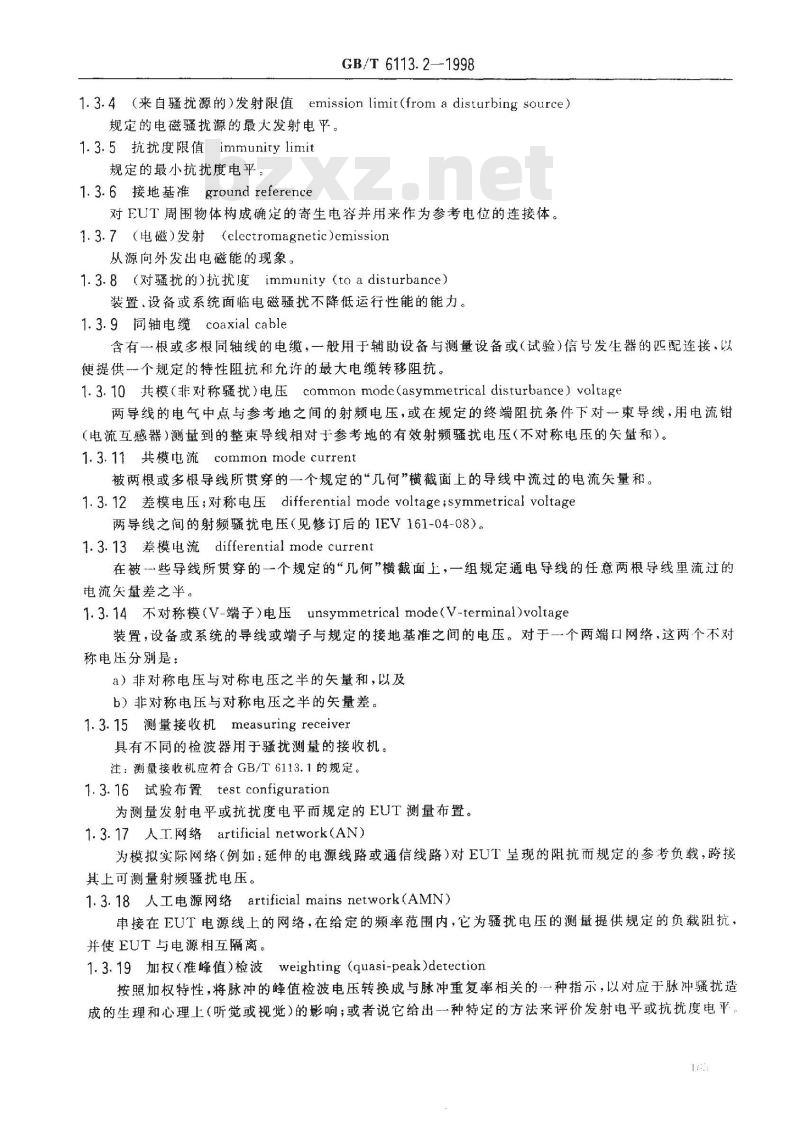

1.3.4（来自扰源的）发射限值emissionlimit(from a disturbing source）规定的电磁骚扰源的最大发射电平。1.3.5抗扰度限值immunitylimit规定的最小抗扰度电平。
1.3.6接地基准ground reference对FUT周围物体构成确定的寄生电容并用来作为参考电位的连接体。1.3.7（电磁）发射（electromagnetic)emission从源向外发出电磁能的现象。
1.3.8（对扰的）抗扰度immunity（to adisturbance）装置，设备或系统面临电磁骚扰不降低运行性能的能力。1.3.9同轴电缆coaxial cable
含有一根或多根同轴线的电缆，一般用于辅助设备与测量设备或（试验）信号发生器的匹配连接，以便提供个规定的特性阻抗和允许的最大电缆转移阻抗。1.3.10共模（非对称骚扰）电压common mode(asymmetrical disturbance）voltage两导线的电气中点与参考地之间的射频电压，或在规定的终端阻抗条件下对束导线，用电流钳（电流互感器）测量到的整束导线相对于参考地的有效射频骚扰电压（不对称电压的矢量和）。1.3.11共模电流common mode current被两根或多根导线所贯穿的一个规定的“儿何”横截面上的导线中流过的电流天量和。1.3.12差模电压；对称电压differential modevoltage;symmetrical voltage两导线之间的射频骚扰电压（见修订后的IEV161-04-08）。1.3.13差模电流differential mode current在被些导线所贯穿的一个规定的“几何”横截面上，一组规定通电导线的任意两根导线里流过的电流失量差之半。
1.3.14不对称模（V-端子）电压unsymmetrical mode(V-terminal)voltage装置，设备或系统的导线或端子与规定的接地基准之间的电压。对于一个两端口网络，这两个不对称电压分别是：
a）非对称电压与对称电压之半的矢量和，以及b）非对称电压与对称电压之半的矢量差。1.3.15测量接收机measuring receiver具有不同的检波器用于骚扰测量的接收机。注：测量接收机应符合GB/T6113.1的规定。1.3.16试验布置test configuration为测量发射电平或抗扰度电平而规定的EUT测量布置。1.3.17人1.网络artificial network(AN)为模拟实际网络（例如：延伸的电源线路或通信线路）对EUT呈现的阻抗而规定的参考负载，跨接其上可测量射频扰电压。
artificial mains network(AMN)1.3.18人工电源网络
串接在EUT电源线上的网络，在给定的频率范围内，它为骚扰电压的测提供规定的负载阻抗，并使EUT与电源相互隔离。
1.3.19加权（准峰值）检波weighting（quasi-peak)detection按照加权特性，将脉冲的峰值检波电压转换成与脉冲重复率相关的种指示，以对应于脉冲骚扰造成的生理和心理上（听觉或视觉）的影响；或者说它给出一一种特定的方法来评价发射电平或抗扰度电平。注

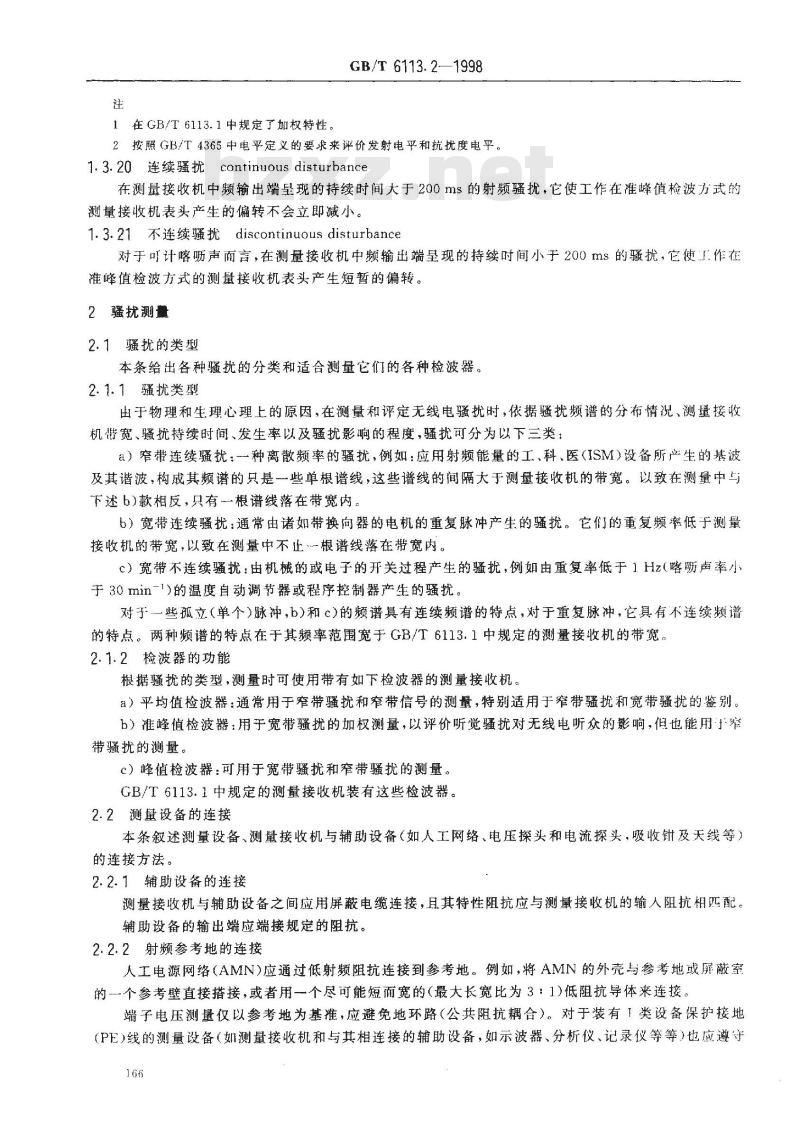

1在GB/T6113.1中规定了加权特性。GB/T 6113.2—1998
2按照GB/T4365中电平定义的要求来评价发射电平和抗扰度电平。1.3.20连续骚扰continuousdisturhance在测量接收机中频输出端现的持续时间大于200ms的射频扰，它使工作在准峰值检波式的测量接收机表头产生的偏转不会立即减小。1.3.21不连续骚扰discontinuous disturbance对于叮计咯喀砺声面言，在测量接收机中频输出端皇现的持续时间小于200ms的扰，它便作在准峰值检波方式的测量接收机表头产生短暂的偏转。2骚扰测量
2.1骚扰的类型
本条给出各种骚扰的分类和适合测量它们的各种检波器。2.1.1骚扰类型
出于物理和生理心理上的原因，在测量和评定无线电骚扰时，依据骚扰频谱的分布情况、测量接收机带宽、骚扰持续时间、发生率以及骚扰影响的程度，骚扰可分为以下三类：&）窄带连续骚扰：一种离散频率的骚扰，例如：应用射频能量的工、科、医（ISM)设备所产生的基波及其谐波，构成其频谱的只是一些单根谱线，这些谱线的间隔大于测量接收机的带宽。以致在测量中与下述b)款相反，只有一根谱线落在带宽内。b）宽带连续骚扰：通常由诸如带换向器的电机的重复脉冲产生的骚扰，它们的重复频率低于测量接收机的带宽，以致在测量中不止一根谱线落在带宽内。c）宽带不连续骚扰：由机械的或电子的开关过程产生的骚扰，例如由重复率低于1Hz（略砺声率小于30min-1)的温度自动调节器或程序控制器产生的骚扰。对于.一些孤立（单个）脉冲，b）和c)的频谱具有连续频谱的特点，对于重复脉冲，它具有不连续频谱的特点。两种频谱的特点在于其频率范围宽于GB/T6113.1中规定的测量接收机的带宽。2.1.2检波器的功能
根据骚扰的类型，测量时可使用带有如下检波器的测量接收机。a）平均值检波器：通常用于窄带骚扰和窄带信号的测量，特别适用于窄带骚扰和宽带骚扰的鉴别。b）准峰值检波器：用于宽带骚扰的加权测量，以评价听觉扰对无线电听众的影响，但也能用于窄带骚扰的测量
c）峰值检波器：可用于宽带骚扰和窄带骚扰的测量。GB/T6113.1中规定的测量接收机装有这些检波器。2.2测量设备的连接
本条叙述测量设备、测量接收机与辅助设备（如人工网络、电压探头和电流探头，吸收针及天线等）的连接方法。
2.2.1辅助设备的连接
测量接收机与辅助设备之间应用屏蔽电缆连接，且其特性阻抗应与测量接收机的输人阻抗相匹配。辅助设备的输出端应端接规定的阻抗。2.2.2射频参考地的连接
人工电源网络（AMN）应通过低射频阻抗连接到参考地。例如，将AMN的外壳与参考地或屏蔽室的-个参考壁直接搭接，或者用个尽可能短而宽的（最大长宽比为3：1）低阻抗导体来连接。端子电压测量仅以参考地为基准，应避免地环路（公共阻抗耦合）。对于装有1类设备保护接地（PE）线的测量设备（如测量接收机和与其相连接的辅助设备，如示波器、分析仪、记录仪等等）也应遵守166
GB/T 6113.2—1998
这一要求。如果测量设备的PE连接和其电源的PE连接相对于参考地都没有射频隔离，那么应采用诺如射频流圈和隔离变压器的措施来提供必要的射频离，或者如果可能，由电池对测量设备供电，以使测量设备至参考地之间的射频连接只有一条路径。关于FUT的PE线与参考地之间的连接方法，参见附录A中的A4.如果参考地已直接连接且满足了保护接地线安全要求，那么对固定的试验布置不要求用保扩接地线连接。
2.2.3EUT和AMN之间的连接
附录A给出选择EUT与AMN的接地连接和非接地连接的一般指南。2.3测量的般要求和条件
无线电扰测量应该：
a）具有可重复性，即与测量地点和环境条件，尤其是与环境电平无关。b）无相互作用，即EUT与测量设备之间的连接应该既不影响EUT的功能，也不影响测量设备的准确度。
如果遵循下列条件，上述要求可能会得到满足：c）在所需测量的电平上，例如：在有关的骚扰限值的电平点上，要有足够的信噪比。d）对测量装置、EUT的运行条件和终端接法都作出了明确的规定。c）用电压探头测量时，在测量点电压探头要有足够高的阻抗。f）用频谱分析仪或扫描接收机测量时，要适当考虑它们的一些特殊工作特性的校准要求2.3.1非源于FUT 产生的骚扰
相对于环境噪声的测量信噪比应满足下列要求，若杂散噪声电平超过所要求的环境电平，则必须把它记录在试验报告中。
2.3.1.1符合性试验
试验场地应能够将EUT的各种发射从环境噪声中区分出来，环境电平最好比所要测量的电平低20dB，但至少要低6dB。对于低6dB的情况，测得的EUT骚扰电平比实际的高（可能高达3.5dB）。对于所要求的环境电平，场地的适用性可以在将EUT放在适当的位置而不通电的条件下由测量环境电平来确定。
在按照限值作符合性测量时，只要环境电平和骚扰源发射电平合成的结果不超过规定的限值，环境电平就允许不满足上述6dB的要求。在此情况下，EUT被认为满足限值要求。也可采取其他的做法，例如，对于窄带信号可减小带宽和/或把天线移近EUT。注：如果对环境场强和EUT发射加上环境的总场强分别进行测量，则有可能对EUT场强的不确定性景化水平提供一种估算方法。GB4824一1996的附录C给出有关这方面的参考资料。2.3.2连续骚扰的测量
2.3.2.1窄带连续骚扰
测量设备应该保持调谐在要考察的离散频率点上，如果频率发生波动则要重新调谐。2.3.2.2宽带连续骚扰
为了评价电平不稳定的宽带连续骚扰，应找出最大的可重复产生的测量值，参见2.3.4.1。2.3.2.3频谱分析仪和扫描接收机的应用频谱分析仪和扫描接收机也可用于骚扰测量，尤其是为了缩短测量时间。然而，对于这些仪器的某些特性必须给予特殊的考虑，包括过载、线性、选择性、对脉冲的正常响应、扫频速率、信号截获、灵敏度、幅度准确度以及峰值检波、平均值检波和准峰值检波，附录B给出对这些特性的要求。2.3.3EUT的运行条件
EUT应在下列条件下运行。
2.3.3.1正常负载条件
GB/T 6113. 2--1998
正常负载条件规定在有关的EUT产品（类）EMC标准中，而对于EMC标准中未包括的那些FUT，则会规定在制造商的产品说明书中。2.3.3.2运行时间
如果对EUT已规定了额定运行时间，那么其运行时间按铭牌上的规定，否则对运行时间不作限制。
2.3.3.3试运行时间
如果没有给定试运行时间，在试验之前，EUT应运行足够的时间，以使保证其运行的状态利方式是寿命期限内的典型状态。对于某些EUT的特定试验条件可能规定在有关的设备说明书中。2.3.3.4电源
EUT应在额定的电源电压下工作。如果骚扰电平随电源电压显著地变化，则应在0.91.1倍额定电压下，重复那些测量。如果EUT的额定电压不止种，应在产生最大骚扰的额定电压下进行试验。2.3.3.5工况
EUT应在实际的条件下工作，以便能在测量频率上产生最大的骚扰。2.3.4测量结果的说明
2.3.4.1连续骚扰
a）如果骚扰电平不稳定，那么每次测量时，测量接收机的读数观察时间应不少于15s.应记录下最高读数。对任何孤立的喀啊声，可忽略不计（参见GB4343--1995的4.2）。b）如果疆扰电平总体上是不稳定的，在15s内显示的电平连续上升或下降超过2dB，那么应该在更长的时间内观察该疆扰电平，并且应按EUT正常使用的条件来对该电平作如下说明：1）如果EUT是一个可以频繁开关的设备或者它的旋转方向可以相反，那么在每一个测量频率点上刚好接通EUT或将它反转，并且在每次测量之后立即将它关断，在每个测量频率上，应记录最初一分钟内所获得的最大电平。2）如果EUT在正常使用时要运转较长的时间，那么它在整个试验期间都应接通，在每个测量频率上，只在获得稳定的读数（按照a）的规定）后才记录该骚扰电平。C）在试验中，如果EUT的骚扰特性从稳定变化到有一些随机特征，那么EUT应当按照b来试验。
d）测量要在整个频谱上进行，至少在具有最大读数的频点上作记录或者按照有关的产品（类）EMC标准要求进行测量和记录，
2.3.4.2不连续骚扰
不连续骚扰测量可以在有限个频率点上进行，详见GB4343。2.3.4.3骚扰持续时间的测量
将EUT连接到相关的AMN上。如果有测量接收机就将它连接到AMN_上，并将阴极射线示波器连接到测量接收机的中频输出端。如果没有接收机，就将示波器直接连接到AMN上，由被测量的骚扰来触发启动。对于具有瞬动开关的EUT,将时基设定在1ms/div～10ms/div。对于其他的EUT,时基设定在10ms/div~200ms/div。骚扰的持续时间可以由记忆示波器或数字示波器直接记录下来，或者用照片或硬考员将荧光屏的情况记录下来。2.4传导骚扰测量方法（9kHz~30MHz）2.4.1概述
当对沿导线传播的电磁骚扰按照发射限值进行符合性试验时，无论是在标准的场地（型式试验）还是在安装场地（现场试验），至少应考虑以下一些方面：a）骚扰类型：测量传导骚扰有两种方法，或测量电压（CISPR普遍采用的方法），或测量电流。两种方法都可用来测量以下三种类型的传导骚扰，即：一共模型（也称为非对称型）；168
—差模型(也称为对称型）；
—不对称型。
GB/T 6113. 2--1998
注：不对称模电压主要在电源网络上测量，共模电压（或电流）主要对信号线和控制线进行测量。b）测量设备：选用测量设备的类型与被测骚扰特性有关（参见2.4.2）。c）辅助设备：根据2.4.1a），选用辅助设备即AN、电流探头或电压探头与被测骚扰类型有关。每种类型的辅助设备都会对测量的信号和线路附加射频负载（参见2.4.3）。d）骚扰源的射频负载条件：测量装置对EUT内的骚扰源会呈现出一定的射频负载阻抗，在型式试验中，这些射频负载阻抗是标准的，但在现场试验的情况下，则可能取决于安装场地的各种状况（参见2.4.3和2.4.4)。
e）EUT的试验布置：一个标准化的试验布置应当规定出参考地、EUT和辅助设备相对于参考地的位置、连接到参考地的方法以及EUT和辅助设备的相互连接方法（参见2.4.4和2.4.5），2.4.2测量设备（接收机等）
通常，需要区分连续扰和不连续骚扰，连续骚扰主要按频域参数进行测量，不连续扰除按频域参数进行测量外，也可能需要附加时域测量。应使用GB/T6113.1规定的各种测量接收机和其他测量设备，对于时域测量要使用示波器等。2.4.3辅助设备
用于测量传导骚扰的辅助设备可分为两类：a）电压测量传感器，如人工网络（AN)和电压探头：注：人工网络有时被称为阻抗模拟网络（ISN)。b）电流测量传感器，如电流探头。2.4.3.1人工网络（AN）
实际网络（如电网和电话网）的共模阻抗、差模阻抗和不对称模阻抗与场地有关，而且通常是随时间而变化的。因此，骚扰的型式试验需要标准的阻抗模拟网络，称为人工网络（AN）。AN为EUT提供标准的射频负载。为此，把AN插人在EUT和实际网络或信号模拟器之间。这样，AN就以规定的务种阻抗来模拟延伸的网络（长线）。2.4.3.1.1人工网络（AN)的类型除非一些特殊的理由要求另外的结构，否则应该使用GB/T6113.1中规定的AN。通常，AN可分为兰种类型：
a）V型AN：在规定的频率范围内，EUT的每个被测端子与参考地之间的射频阻抗都真有个规定的值，然而，并没有阻抗元件被直接连接在这些端子上。这种结构能确定（间接地）被测量的差模电压和共模电压。采用V型AN对EUT的端子数量（即被测的线路数量）原则上没有限制。b）△型AN：在规定的频率范围内，在EUT的一对被测端子之间以及在这些端子与参考地之间的射频阻抗都具有个规定的值，这种结构直接确定了差模和共模射频负载阻抗。加上-个平衡/不平衡变换器，就可用△型AN来测量对称和非对称骚扰电压。c）T型AN：在规定的频率范围内，在EUT的一对被测端子与参考地之间的共模射频阻抗有规定的值。通常，在这样的T型AN中没有包含规定的差模负载阻抗，这个规定的差模（负载）阻抗必须出连接到T型AN的电源（线）端子的外部电路来提供。这种类型的AN仅常用来测量共模骚扰电压。2.4.3.1.2最低要求
AN应满足下列最低要求：
a）在规定的频率范围内，AN应在EUT的被测量端子之间以及这些端子与参考地之间提供规定的射频阻抗。此外，如果规定了试验布置（参见2.4.4），要满足本条要求，被测量的骚扰源就要以规定的方法施加负载。
GB/T 6113. 2 - 1998
b）如果要用AV分别测量共模和/或差模骚扰电压（参见2.4.3.1.1），则应当在合适的频率范围内，规定差模信号对共模信号的抑制比，反之亦然c）在规定的频率范围内，规定的射频阻抗和实际网络（或信号模拟器）之间通常应有个隔离，以便通过实际网络（或信号模拟器）的AN的负载不会明显地影响任何规定的射频阻抗值d）为『能实现规定的试验布置，AMN应提供一个规定的连接端口（连接器）来连接测量设备。输人连接器应适合于GB/T6113.1中所规定的具有50Q输人阻抗的测量设备：e）为了能实现规定的试验布置，AN应提供一个规定的连接点连接参考地。f）AN应该按照规定的方法进行校准。2.4.3.1.3附加要求
AN应满足下述附加的要求：
a）AN应包含一个去耦网络或隔离网络，以防止：一由网络所需要的线电压，例如电源电压，损坏那些构成规定射频阻抗的元件；由EUT产生的峰值电压，例如开关瞬变，损坏那些构成规定射频阻抗的元件；额定的线电压对测量结果的影响，例如测量设备输入级的过载。b）AN应包含一个滤波器，以防止实际网络上的有用信号或信号模拟器影响测量结果，2.4.3.2电压探头
符合标准规定的电压探头，参见GB/T6113.1。有些端了，诺如与天线、控制线、信号线和负载线相连接的端子，其骚扰电压测量不能用AN，则可用电压探头。通常用电压探头来测量共模骚扰电压。电压探头在被测端子与参考地之间呈现高射频阻抗。
2.4.3.2.1最低要求
a）在规定的频率范围内，电压探头应在其测量点和参考地之间提供一个高射频阻抗以免影响被测电压。
b）电压探头应具有一个隔离电容器，其量值能保证线路电压不损坏测量接收机。c）电压探头应提供一个规定的502连接端口（连接器）来连接标准的测量接收机，以便进行规定的骚扰测量。
d）电压探头应提供一个指定的连接点，使参考地能以指定的方式通过一根规定最大长度的导线连接到该点，除非要求参考地按其他规定的方式连接到EUT上。e）电压探头应按照规定的方法进行校推，此时，该方法应计及测量点附近的寄生效应，例如在测量点和探头的屏蔽层之间不希望有的电容性耦合。探头阻抗和测量设备的输人阻抗之间的电压分配应与频率无关，否则要在校正过程中计及。f）电压探头的铭牌应标明最大线电压值。2.4.3.3电流探头
电流探头或电流互感器可测量电源线、信号线、负载线等导线上的三类骚扰电流（参见2.4.1），卡式结构的探头将便于使用。
不管导线的数量多少，只需将电流探头环绕导线卡住，即可测量导线上的共模电流。在这种情况下，导线上的差模电流会感应出幅度相等，但方向相反的信号，结果这些信号在很大程度上相互抵消了。这样就允许在导线中存在幅度很大的差模（工作）电流情况下，可以测量幅度很小的共模电流符合标准规定的电流探头参见GB/T6113.1。2.4.3.3.1最低要求
采用说明：
1原文的插人损耗（inscrtionlass）应为插人阻抗（insert impedance）。170
GB/T 6113.2-1998
a）在规定的频率范围内，电流探头应具有个规定的转移阻抗，即按照规定的方法来测量时，探头中感应的射频电压和穿过探头的单根导线上已知的射频电流有规定的比值b）在规定的频率范围内，电流探头引人EU的插人阻抗！应当小1.）电流探头的结构应达到使电场对测量结果的影响可以忽略不计。d）为了能实现规定的试验布置，电流探头应提供一个规定的连接端口（连接器）来连接标谁的测量设备。此外，还应说明与电流探头连接的测量设备的输人阻抗。e）在电流探头的技术规范中应包括末饱和电流的最大额定值。f）电流探头应按照规定的方法进行校准。2.4.4设备的试验布置
2.4.4.1EUT的布置及其与AN的连接为了测量骚扰电压，EUT要按下列要求通过一个或多个AN连接到供电电源和任何其他延伸网络（通常，V型网络用于这种场合，见图1）。其他EMC产品（类）标准提供了某些炎别EUT另外的试验细节。
不论接地或不接地，台式EUT都应按下述规定放置：一EUT的底部或背面应放置在离参考接地平面40cm的可操纵的距离上。该接地平面通常是屏蔽室的某个墙面或地板，它也可以是一个至少为2m×2m的接地金属平板。实际布置按下述方法来实现：
EUT放在一个至少80cm高的绝缘材料试验台上，它离屏蔽室的某个墙面为40cm；或EUT放在一个40cm高的绝缘材料试验台上，EUT的底部高出接地平面40cm。-EUT所有其他的导电平面至少应该距离参考接地平面80cm。—--如图1所示，那些AN是通过这样的方式放在地板上，即AN外壳的个侧面距离垂直参考接地平面及其他的金属部件为40cm。一EUT的电缆连接如图1所示。
对于仅有一根电源线的台式EUT所选择的试验布置如图2所示。落地式EUT应放置在地面上，与地面接触的各点除了与正常使用时相一致以外，还要遵从上述有关布置的规定。应使用一块接地的金属板，EUT不应与金属板有金属性的接触。该金属板可作为参考接地平面，其边界至少应超出EUT的边界50cm，面积至少为2m×2m，试验布置的例子参见图3和图4。
AN要用个低射频阻抗连接条搭接到参考接地平面上。注：所谓的“低”射频阻抗系指在30MHz时最好小于10Q。例如，若将人工网络的壳体直接固定在参考接地平面上，或者用长宽比不大于3：1的金属条连接，就可达到这一要求。EUT的放置应使其边界和AN最近的-个平面之间的距离为80cm。至AN的电源线和从AN到测量接收机的连接电缆必须布置得使它们的位置不会影响测量结果。对于不配备固定连接导线的EUT，要按照有关设备文件中的规定，用1m长的导线连接到AV：。如果要把EUT连接到参考地，则应用一根与电源线平行且长度相同，与其距离不超过10cm的导线来连接，除非该电源线本身已包含了接地导线。如果EUT带有固定的电源线，该导线应为1m长。若超过1m，则该导线的一部分应来回折叠成S型，以尽可能形成一个长度不超过40cm的线束，并且以无电感的S型曲线形状来放置，使电源线的总长度不超过1m（也可参见图5）。但是，当折叠捆扎后的电源线有可能影响测量结果时，则建议将电源线长度缩短到1m。2.4.4.2用V型网络测量不对称骚扰电压的方法2.4.4.2.1有接地连接的设备布置对于那些在运行中要求接地或者其导电外壳能接地的EUT，每根电源线的不对称骚扰电压是相对于参考金属壁（测量设备的整个机壳）测量得到的。EUT的壳体通过它的保护接地线连接到AMV的接171
GB/T 6113.2-1998
地点再连接到参考金属壁上（参见图6的等效电路）。确定接地EUT干扰电势的一些参数在附录A的A3中讨论。对于真有两个或更多的电源线和安全导线或有专门接地连接线的EUT，测量结果将更多地取决厂电源端子的终端状况和接地情况（也可参考2.5.4关于系统的测量方法）。因为实际电源供电设施中的安全接地导线可能相当长，因此不能保证其接地阻抗像标准试验装置中那种仪有1m长的接地线连接到参考体上的接地阻抗那样低，那样有效。况月，根据IEC364-4出版物的规定，鉴于每个产品都不需要使用安全导线，因此带插头的I类设备的骚扰电压，应按照2.4.4.2.2在没有安全导线或接地导线连接的情况下进行测量（不接地测量）。然而，若出于安全1.的些理由，有必要保持接地导线的安全功能，这可以通过在安全线路里使用个阻抗值等于√型网络阻抗的射频扼流圈来实现。
对丁无辐射或屏蔽良好的FUT，按特殊要求或说明书要求而必须接地的，则作为例外情况（参觅A2. 1 和 A4. 1)。
2.4.4.2.2无接地连接的设备布置无接地连接的设备，包括带附加绝缘（1类保护）的电气设备和在没有接地导线或安全导线的情况下可运行的设备（亚类保护设备），也包括通过一个隔离变压器连接的带插头的I类设备。对于这类设备，必须相对于图7等效电路中所示的测量布置的金属参考地来测量各个导线的不对称骚扰电压。由了在长波和中波波段（0.15MHz~~2MHz），测量结果可能要受到EUT和参考地之间相串联的小电容C的影响，因为它是由规定的距离所确定的，所以必须完全遵守测量布置和避免其他的外界影响，诸如人体和手的电容。
2.4.4.2.3无接地连接的手持设备布置首先按照2.4.4.2.2进行测量，然后使用GB/T6113.1中叙述的模拟手进行附加的测量。在应用模拟手时要遵循的基本原则在图9中表示出来。RC元件的M端（见图8）应当连接到任何暴露的非旋转的金属部件和连接到随EUT提供的固定的和可拆卸的、四周包上金属箔的所有手柄上由油漆或清喷漆涂敷的金属部件将考虑作为暴露的金属部件而直接连接至RC元件上。模拟手应由包裹外壳或部件的金属箔构成。由此可规定如下：该金属箔应连接到巾220pF土20%的电容器串联510Q士10%的电阻器所组成的RC元件的一端（M端）。RC元件的另端应连接到测量系统的参考地，
模拟手应用于下列情况：
a）如果EUT的外壳全部是金属的，就不需要金属箔，但RC元件的M端应直接接到EUT的壳体F。
b）如果FUT的外壳是绝缘材料制成的，则手柄B四周（见图9)应包上金属箱，如有第二.个手柄D、卿其四周也应包上。位于电动机定子铁芯部位的壳体C或齿轮箱部位四周亦应包上.60mm宽的金属箔，要是这样能够测出较高发射电平的话，所有这些金属箔和金属环或衬套A，如果有的话）都应连接在一起，并连接到RC元件的M端。c）如果EUT的外壳部分是金属，部分是绝缘材料，并且有绝缘手柄，则手柄B和D（见图9）的四周要包上金属箔。如果电动机部位的外壳是非金属的，则在电动机定子铁芯所在部位的壳体（的四周，或者在齿轮箱的四周要包上60mm宽的金属箔。如果这部位是绝缘材料并获得较高的发射电平的话，机身的金属部分，郎部位A，包住手柄B和D的金属箔以及在外壳C上的金属箔都应连在起，并接到RC元件的M端。
d）如果EUT有两个绝缘材料手柄A和B以及一个金属外壳C，例如一个电锯（见图10），则手柄A和B的四周要包上金属箔。而A和B上的金属箔要和金属外壳C连接起来，并接到RC元件的M端。
2.4.4.2.4键盘、电极和对人体接触敏感的其他设备的布置172
GB/T 6113.2—1998
在这类设备情况下，要按照产品（类）EMC标准来应用模拟手，般是按照2.4.4.2.3的规定，2.4.4.2.5带有外部抑制元件的设备布置如果下扰抑制元件附在设备的外部（例如，在一个连接到电源上去的插件内）或者作为…个元件插人到连接电缆中去（抑制电源线发射元件），或使用了屏蔽电源线，那么为了测量骚扰电压，必须在抑制发射元件和AN之间连接另外-根1m长的未屏电缆，在AN和抑制发射元件之间的这根电缆必须紧靠着EUT放置。
2.4.4.2.6辅助装置连接在非电源线的导线末端的EUT布置注
1含有半导体器件的调节控制器不包括在本条内，而来用2.4.4.4.1。2当辅助装置对于EUT的运行不是必不可少时，并且在其他地方另外规定了单独的试验方法，则本条不适用，主体EUT要作为一·个单独的EUT来试验：3是否测量和采用限值的最终决定在相关的产品（类）EMC标推中规定。长度超过1m的连接导线按照2.4.4.1的规定捆扎。当EUT和辅助装置之间的连接在两端被永久固定，并且短于2m，或屏蔽电缆在两端被连接到EUT和辅助装置的金属壳上，就不需要测量。带有可拆卸插头、播座的导线要加长到超过2m并需要测量
FCT应按照前述的2.4.4.2和下述附加要求进行布置：a）辅助装置应放置在相同的高度上并和接地导电表面有相同的距离。如果导线足够长，要按2.4.4.1来处理。如果辅助装置导线短于80cm，则应保留其长度，并且辅助装置应尽可能地远离主设备放置，当辅功装置是一个控制器时，为其运行所作的布置不得影响骚扰电平。b）如果带有辅助装置的EUT是接地的，就不要接模拟手。如果EUT本身是手持式的，则模拟手应连接到EUT上而不连接到任何辅助装置上。c）如果EUT不是手持式的，而辅助装置是不接地手持式的，那么必须与模拟手连接，如果辅助装置也不是手持式的，则如2.4.4.1中所述它的放置与接地导电表面有关系。除了对与电源连接的端子进行测量外，还要用··个连接到测量接收机输入端的电压探头对所有其他导线（例如控制线和负载线）的进出端子进行测量。FUT和辅助装置的各个电源输人端都要进行测量。2.4.4.3在差模信号端了上测量共模电压的方法2.4.4.3.1用△型网络测量
在150kHz～30MHz频率范围内，电信、数据处理和其他设备的传输差模信号的导线各个端子上的其共模骚扰电压，用符合GB/T6113.1--1995中10.6规定的△型网络来测量。只要满足GB/T6113.1对差模阻抗和共模阻抗的要求，测GB/T6113.1一1995中规定的△型网络可以作些修改，以便使EUT获得在正常功能时所需要的信号通路和直流通路。当用△型网络对信号端子进行测量时，差模抑制必须足够大，使得在与差模工作信号相同的频率上测量共模骚扰电压时不产生错误的测量结果。当在EUT的电源端子上用AMN进行测量时，所有的电压测量都要用两个同步连接的网络，并要遵循2.4.4.1和2.4.4.2规定的要求。注：如果△型网络还相应地设计了连接信号线的去耦电路和连接到测量接收机的耦合电路、那么用同的网络阳抗、么型网络的频率范围就能扩展到9kHz。2.4.4.3.2用T型网络测量
共模AN（例如按照CISPR16-1之20所规定的T型网络）也可以用来测量9kHz30MHz频率范调内的共模骚扰电压。
与△型网络的差模和共模端都有150Q相等的模拟阻抗相比较，T型网络只提供-个150Q的其1.
