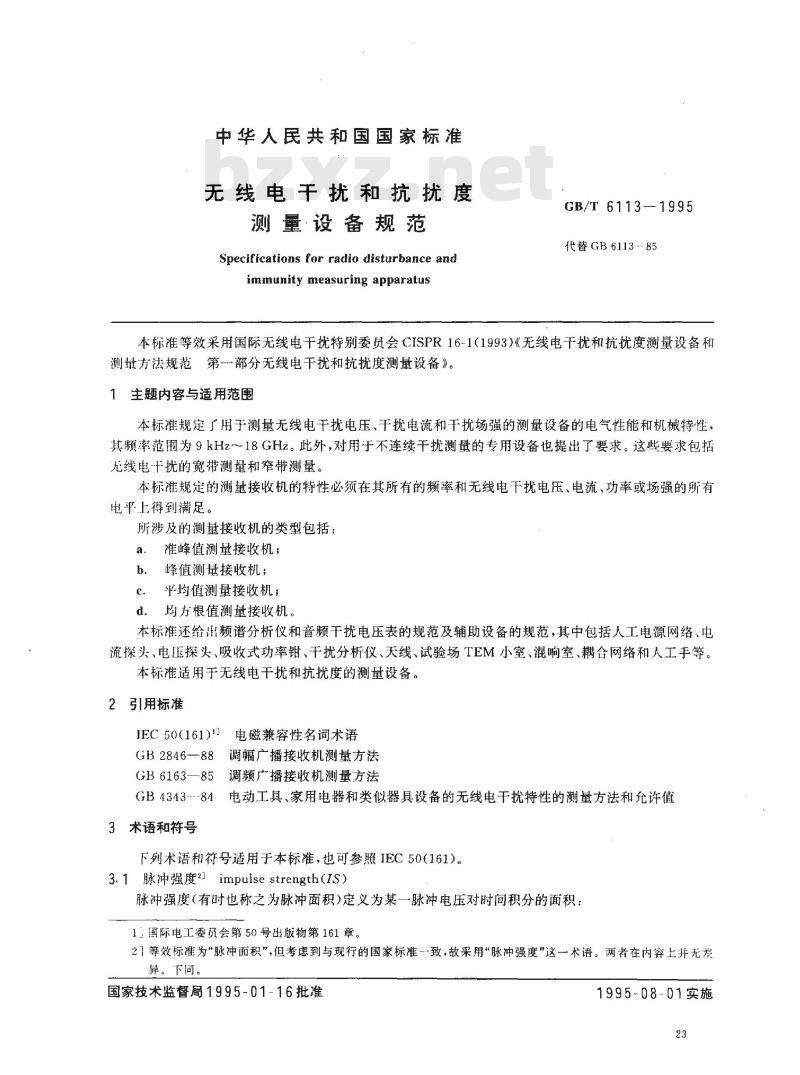

中华人民共和国国家标准
无线电干扰和抗扰度
测量设备规范
Specifications for radio disturbance andimmunity measuring apparatusGB/T 6113-1995
代替GB6113-~85
本标准等效采用国际无线电干扰特别委员会CISPR16-1（1993)《无线电干扰和抗扰度测量设备和测量方法规范第一部分无线电干扰和抗扰度测量设备》。1主题内容与适用范围
本标准规定广用于测量无线电干扰电压，干扰电流和干扰场强的测量设备的电气性能和机械特性其频率范围为9kHz~～18GHz。此外，对用于不连续干扰测量的专用设备也提出了要求。这些要求包括无线电扰的宽带测量和窄带测量。本标准规定的测量接收机的特性必须在其所有的频率和无线电干扰电压、电流、功率或场强的所有电平上得到满足。
所涉及的测量接收机的类型包括：准峰值测量接收机；
b．峰值测量接收机；
平均值测量接收机；
d．均方根值测量接收机。
本标准还给出频谱分析仪和音频干扰电压表的规范及辅助设备的规范，其中包括人工电源网络、电流探头、电压探头、吸收式功率钳、干扰分析仪、天线、试验场TEM小室、混响室、耦舍网络和人工手等。本标准适用于无线电干扰和抗扰度的测量设备。2引用标准
IEC50(161)）电磁兼容性名词术语GB2846—88调幅广播接收机测量方法GB6163—85调频广播接收机测量方法电动工具、家用电器和类似器具设备的无线电干扰特性的测量方法和允许值GB4343.---84F
3术语和符号
下列术语和符号适用于本标准，也可参照IEC50(161)。3.1脉冲强度21 impulse strength(IS)脉冲强度(有时也称之为脉冲面积)定义为某一脉冲电压对时间积分的面积：1国际电工委员会第50号出版物第161章。21等效标准为“脉冲面积”，但考虑到与现行的国家标准一致，故采用“脉冲强度”这一术语。两者在内容上并无差异。下冏。
国家技术监督局1995-01-16批准1995-08-01实施
GB/T 6113--- 1995

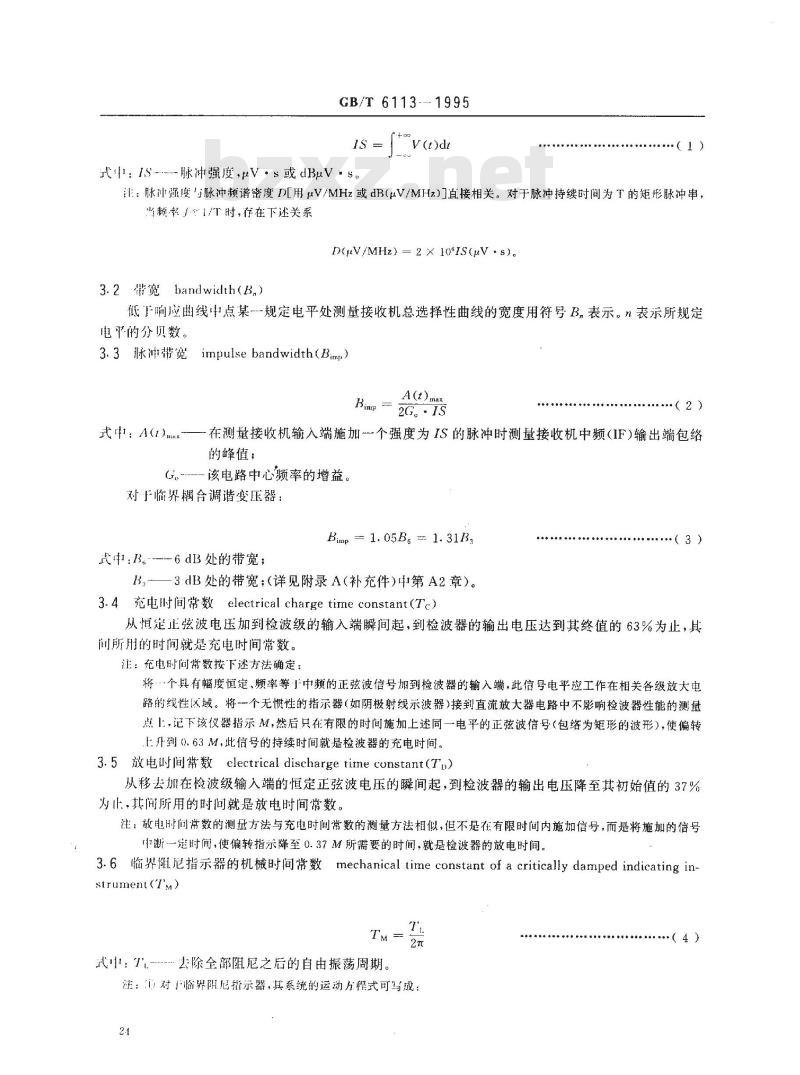

式中：IS.-脉冲强度.μV·s或dBμV.s。V(t)dt
注：脉冲强度与脉冲频谱密度D[用μV/MHz或dB(μV/MHz)]直接相关。对于脉冲持续时间为T的矩形脉冲串，当频率，1/T时，存在下述关系
D(μV/MHz) = 2 X 10°IS(μV +s)。3.2 带宽 handwidth(B,）)
低下响应出线中点某一规定电平处测量接收机总选择性曲线的宽度用符号B，表示。n表示所规定电平的分贝数。
3.3脉冲带宽
impulse bandwidth(Bimp)
A(t)max
式: A()mx-
（2）
在测量接收机输入端施加一个强度为IS的脉冲时测量接收机中频（IF)输出端包络的峰值；
G—-该电路中心频率的增益。
对于临界耦合调谐变压器：
Bme=1.05B。= 1.31Bs
式中.B。-6 dB处的带宽;
B——3dB处的带宽；(详见附录A（补充件)中第A2章）。3.4充电间常数electrical charge time constant(Te)（3）
从恒定正弦波电压加到检波级的输入端瞬间起，到检波器的输出电压达到其终值的63%为止，其间所用的时间就是充电时间常数。注：充电时间常数按下述方法确定：将个具有幅度恒定、频率等于中频的正弦波信号加到检波器的输入端，此信号电平应工作在相关各级放大电路的线性区域。将一一个无惯性的指示器（如阴极射线示波器）接到直流放大器电路中不影响检波器性能的测量点1，记下该仪器指示M，然后只在有限的时间施加上述同一电平的正弦波信号（包络为矩形的波形），使偏转上升到0.63M，此信号的持续时间就是检波器的充电时间。3.5放电时间常数clectrical discharge time constant(T）从移去加在检波级输入端的恒定正弦波电压的瞬间起，到检波器的输出电压降至其初始值的37%为止，其间所用的时问就是放电时间常数。注：放电时间常数的测量方法与充电时间常数的测量方法相似，但不是在有限时间内施加信号，而是将施加的信号中断--定时间，使偏转指示降至0.37M所需要的时间，就是检波器的放电时间。3.6临界阻尼指示器的机械时间常数mechanical time constant of a critically damped indicating in-strument(Tm)
武: T-
去除全部阻尼之后的自由振荡周期。T
注：对临界阻尼指示器，其系统的运动方程式可写成：21
.（4）
式中：α
偏转指示：
i…-流经指示器的电流；
K指示器的时间常数。
GB/T 6113-1995

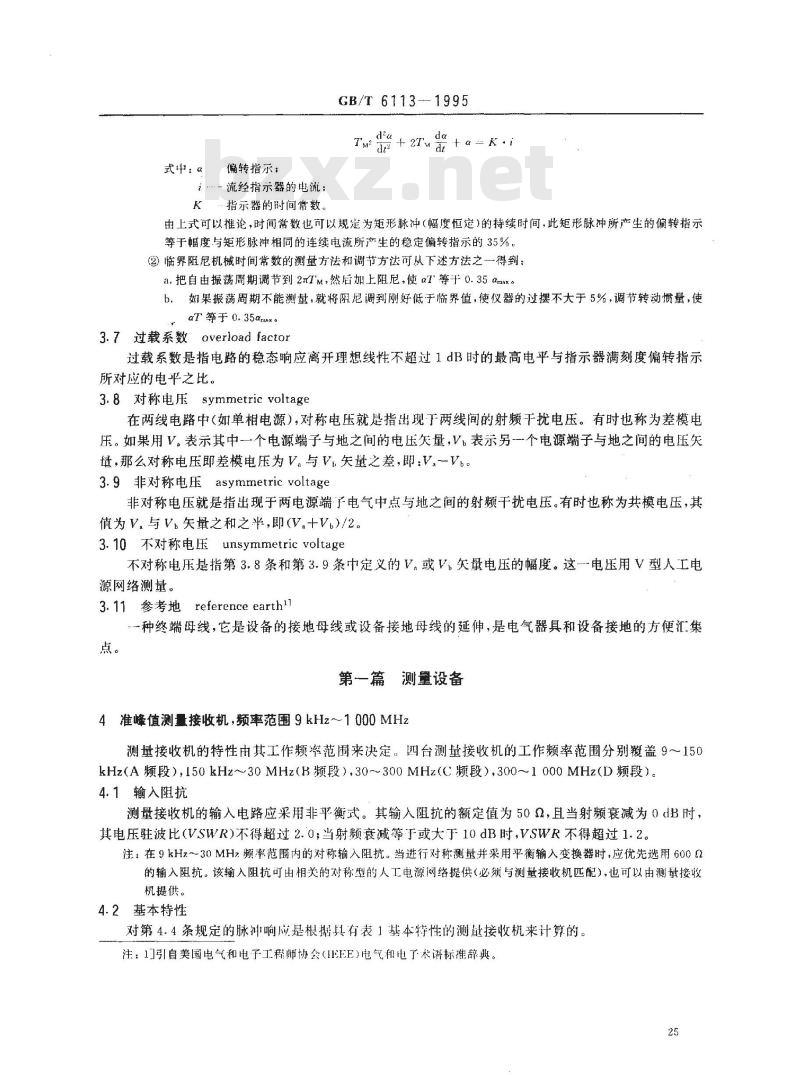

α-+2Tm
由上式可以推论，时间常数也可以规定为矩形脉冲（幅度恒定）的持续时间，此矩形脉冲所产生的偏转指示等于幅度与矩形脉冲相同的连续电流所产生的稳定偏转指示的35%。②临界阻尼机械时间常数的测量方法和调节方法可从下述方法之一得到：a.把自由振荡周期调节到2元TM，然后加上阻尼，使αl等于0.35αmab．如果振荡周期不能测量，就将阻尼调到刚好低于临界值，使仪器的过摆不大于5%，调节转动惯量，使αT等于0.35amnx
3.7过载系数overload facton
过载系数是指电路的稳态响应离开理想线性不超过1dB时的最高电平与指示器满刻度偏转指示所对应的电平之比。
3.8对称电压symmetric voltage在两线电路中（如单相电源），对称电压就是指出现于两线间的射频干扰电压。有时也称为差模电压。如果用V。表示其中一个电源端子与地之间的电压矢量，V表示另一个电源端子与地之间的电压矢量，那么对称电压即差模电压为V.与V矢量之差，即：V.一Vb。3.9非对称电压asymmetric voltage非对称电压就是指出现于两电源端子电气中点与地之间的射频干扰电压。有时也称为共模电压，其值为V。与Vs矢量之和之半，即(V.+V,)/2。3.10 不对称电压 unsymmetric voltage不对称电压是指第3.8条和第3.9条中定义的V，或V，欠量电压的幅度。这-电压用V型人工电源网络测量。
3.11参考地referenceearth11
--种终端母线，它是设备的接地母线或设备接地母线的延伸，是电气器具和设备接地的方便汇集点。
第一篇测量设备
4准峰值测量接收机，频率范围9kHz~～1000MHz测量接收机的特性由其工作频率范围来决定。四台测量接收机的工作频率范围分别覆盖9～150kHz(A频段),150kHz～30MHz(B频段）,30～300MHz(C频段）,300～1000MHz(D频段）。4.1输入阻抗
测量接收机的输入电路应采用非平衡式。其输入阻抗的额定值为50Q，且当射频衰减为0dB时，其电压驻波比（VSWR)不得超过2.0；当射频衰减等于或大于10dB时，VSWR不得超过1.2。注：在9kHz～30MHz频率范围内的对称输入阻抗。当进行对称测量并采用平衡输入变换器时，应优先选用600α2的输入阻抗。该输入阻抗可由相关的对称型的人工电源网络提供（必须与测量接收机匹配），也可以由测量接收机提供。
4.2基本特性
对第4.4条规定的脉冲响应是根据具有表1盐本特性的测量接收机来计算的。注：1引自美国电气和电子工释师协会（IEE)电气和电了术语标准辞典。25
6dB带宽
检波器充电时间常数
检波器放电时间常数
愉界阻形指示器机械时间常数
检波器前电路的过载系数
检波器与指示器之间的过载系数GB/T 6113—1995

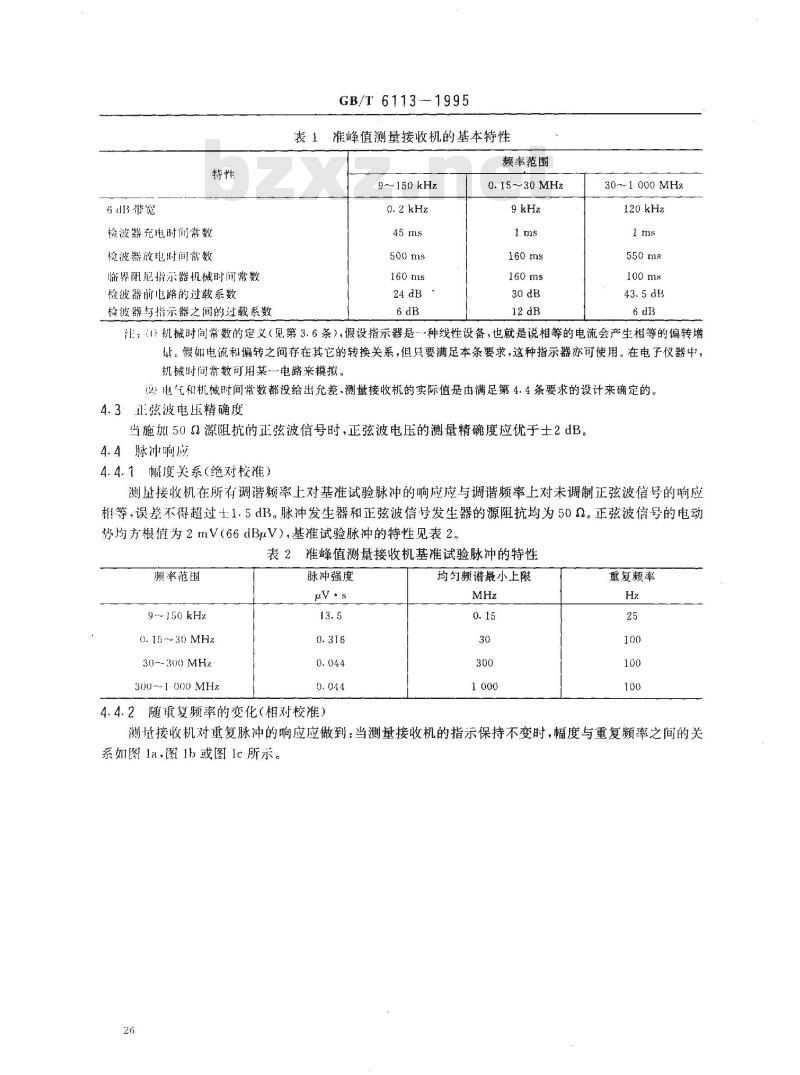

表1准峰值测量接收机的基本特性频率范围
9~150 kHz
0.15~~30 MHz
30~~1 000 MHz
120kHz
注：（1）机械时间常数的定义（见第3.6条），假设指示器是一种线性设备，也就是说相等的电流会产生相等的偏转增4。假如电流利偏转之间存在其它的转换关系，但只要满足本条要求，这种指示器亦可使用。在电子仪器中，机械时间常数可用某电路来模拟。(2）电气和机械时间常数都没给出允差，测量接收机的实际值是由满足第4.4条要求的设计来确定的。4.3正弦波电压精确度
当施加50Q源阻抗的正弦波信号时，正弦波电压的测量精确度应优于士2dB。4.4脉冲响应
4.4.1幅度关系（绝对校准）
测量接收机在所有调谐频率上对基准试验脉冲的响应应与调谐频率上对未调制正弦波信号的响应相等，误差不得超过士1.5dB。脉冲发生器和正弦波信号发生器的源阻抗均为50Q。正弦波信号的电动势均方根值为2mV(66dBμV）),基准试验脉冲的特性见表2。表2准峰值测量接收机基准试验脉冲的特性频率范围
9-150 kHz
0. 15-~30 MHz
30--300 MHz
300 ~~1 000 MHz
脉冲强度
μV·s
4.4.2随重复频率的变化（相对校准）均勾频谱最小上限
重复频率
测垃接收机对重复脉冲的响应应做到：当测量接收机的指示保持不变时，幅度与重复频率之间的关系如图la，图1b或图lc所示。
19.0- 2.0
22.5±2.0
17.0 ± 2. 0
20 .5 ±2. 0
断近线
GB/T 6113—1995
绝对校准
脉冲发生器
EoRC=13.5aV-s
f=100imp/s
正弦波发生器
Erms= 66dBuV
Urmg = 60 dBuV
+7.5 ±1.5
脉冲重复频率(Hz)

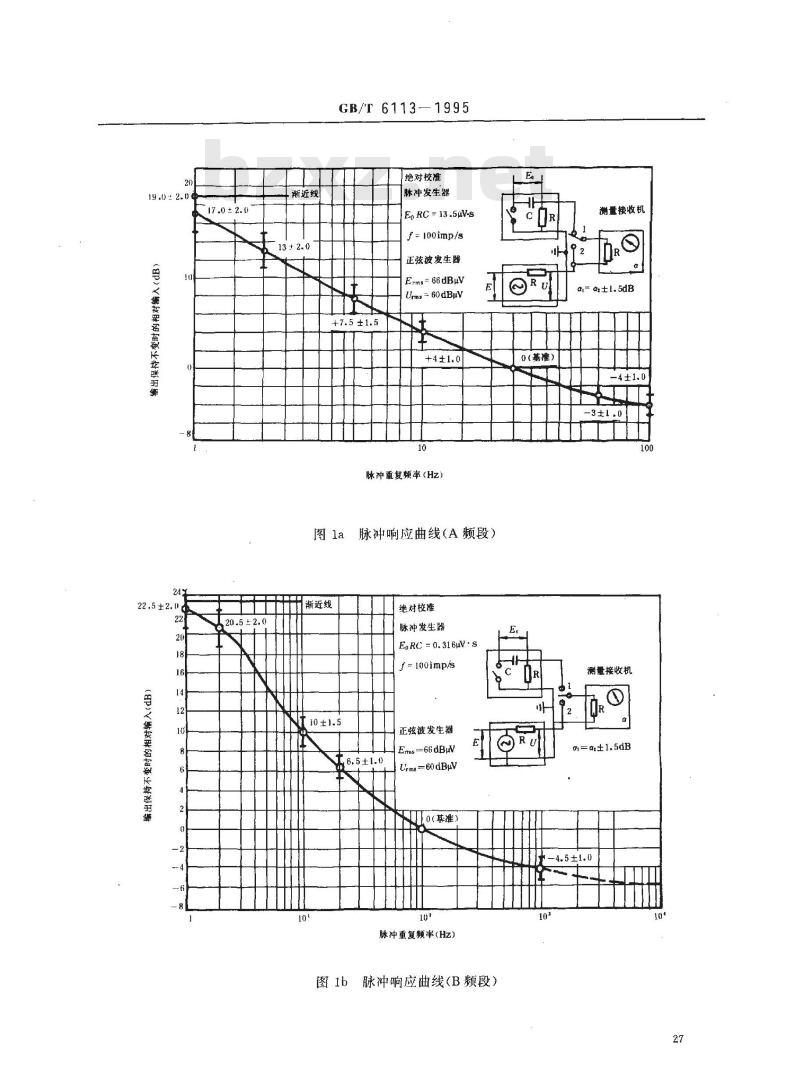

图la脉冲响应曲线(A频段)
浙近线
f 30±1.5bzxZ.net
绝对校准
脉冲发生器
EoRC = 0.316uV·S
f= 100imp/s
正弦波发生器
Erms =66 dBuV
Urms =- 60 dBuV
o（基准）
脉冲重复频率(Hz)
图1b脉冲响应曲线(B频段）
0（基准）
测量接收机
j= αr±1. 5dB
测量接收机
aj=a±1.5dB
—4.5±1.0
31.5±2.0m
28.5 ±2.0
新近线
GB/T 61131995
绝对校准
脉冲发生器
E.RC - 0. U44 μ V- s
f= lmoimp/s
正弦波发生器
14+0±1.5
FErms= 66dBuV
Urms = 60dBuV
0（基线）
脉冲重复颊率(Hz）
图1c脉冲响应曲线（C频段和D频段）R
测量接收机
αt= a2±1. 5dB
-8.0±1.0
A赖段准峰值！
B频段
工准峰值
C、D频段i
准蜂值
GB/T6113-1995
绝对校准
脉冲发生器
ERC-IS
J... noimp/s
正弦被发生器
Erms =66 dBuV
n.316μy-s
0.044μy.s
Urmis - 60 dBμV
脉冲重复颊率（Hz)
28uV·s
平均值
图1d准峰值和平均值检波测量接收机的理论脉冲响应曲线测量接收机
测量接收机的响应曲线应介于表3所规定的极限值和其相应的图示极限值之间。表3准峰值测量接收机脉冲响应
重复频率
孤立脉冲
9~150kHz
见注?
—3. 0±1. 0
0（基雁）
+4.0±1.0
+7.5±1.5
-+ 13. 0±2. 0
+17.0±2.0
+19.0±2.0
标定频段一定时，脉冲的相对等效电平dB
0. 15~30 MHz
0（基准）
→-10.0±1.5
+20.5±2.0
+22.5±2.0
+23.5±2.0
注：（I）附录A（补充件)给出了重复脉冲响应曲线的确定方法。30~300 MHz
0基准）
+9.0±1.0
+14. 0+1. 5
+26.0±2.0
28.5±2.0
+31.5±2.0
300~1 000 MHz
0（基准）
+14.0±1.5
+26.0±2.0*
+28.5±2. 0*
+31.5+2.01
②）为了检验本条款的各项要求，附录B（补充件）和附录C(补充件)给出了用于确定脉冲发生器输出特性的方法。
②)附录I)补充件)讨论了测量接收机特性对脉冲响应的影响。(1)频率高于300MHz时，由于测量接收机的输入过载，脉冲响应受到限制。表3中标有×的数值是任选的，不作硬性要求。
GB/T 6113—1995
③在第5.4条，第6.4.1条和第7.4.1条中给出了准峰值测量接收机与含有其他类型检波器的测基接收机对脉冲响应的关系。
③在9~~150kHz频率范阖内，重复频率高于100Hz时，由于中频放器出现脉冲重登现象，所以不能对该频段殿的响应做出明确规定。
③图1d一并给出了以绝对刻度标出的准峰值和平均值检波器测量接收机的理论脉冲响应曲线。图1d的纵坐标表示相应于均方根值为66dI3uV的开路正弦波电压的开路脉冲强度（dBμV·s)。要是测量接收机的输人与校准发生器匹配，则测量接收机的指示为60dBμV。当测量带宽低于脉冲重复频率时，如果测量接收机调谐在某一离散谱线上，那么图1d中的曲线仍然有效。4.5选择性
4.5.1总选择性（通带）
测量接收机的总选择性曲线应介于图2a、图2b或图2c所示的极限值之间。它是由测量接收机产生相同指示时输入的正弦波电压幅度随频率变化的曲线来描述的。220
偏离中心频率的赫兹数（Hz)
总选择性（通带)的极限值（A频段）220
2(A）
1098765
4.5.2中频抑制比
501030
—1995
GB/T 6113-
编离中心频率的T赫兹数（kHz）2
总选择性（通带)的极限值（B频段）ZHYO
编离中心赖率的千赫兹数(Hz
15°20
5 ti 7 8 910
总选择性（通带）的极限值（C频段和D频段）图2c
-+20dB
当测量接收机的指示保持不变时，输入的中频正弦波电压与调谐频率的正弦波电压之比不得小于40dB
在采用多个中频的情况下，每个中频都应满足此要求。4.5.3镜频抑制比
GB/T 6113-1995
当测量接收机的指示保持不变时，输入镜象频率的正弦波电压与调谐频率的正弦波电压之比不得小40dB。
在采用多个中频的情况下，每个中频对应的镜频都应满足此要求。4.5.4其他乱真响应
当测址接收机的指示保持不变时，除了第4.5.2条和第4.5.3条规定的频率外，其他频率的正弦波输入电压与调谐频率的正弦波电乐之比不得小于40dB。式（5)给出了有可能出现其他乱真信号响应的频率：
式中; n,m和k--
整数；
本机振荡器频率；
f.中频；
f。——调谐频率。
（5）
注：在采用多个中频的情况下，频率.和分别是每个本机振荡频率和所采用的中频。此外，在测量接收机不施加任何输入信号的情况下，也会出现乱真响应。例如，在本机振荡器的谐波频率与一个中频频率不同的情况下就会出现乱真响应。因此本标题下的这些要求并不适用于后者。这些乱真响应所产生的影响将在第4.7.2条中叙述。
4.6互调效应的限值
当进行下述试验时，测量接收机的响应不应受互调效应的影响。试验按图3所示布置。脉冲发生器所产生的脉冲频谱在低于和等于表4频率(3)时应基本上是均匀的，而在表4频率（4)应至少降低10dB，在试验频率点，带阻滤波器至少应衰减40dB，相对于滤波器最大衰减的6dB带宽B。应介于表4所列(1)和(2)值之间。表4准峰值测量接收机互调试验的带宽特性频率范围
9~~150 kHz
0. 15 ~~ 30 MHz
30~300 MHz
300~1 000 MHz
正弦波发生器
调谐在输出频术了
脉冲信号发生器
嘴应：a=
带阻滤波器频率
为f时衰减至少为川dB
h saia4dBazbaza36dB
图3互调效应试验框图
测量接收机
调谐到频率了
GB/T 6113--1995
将正弦波信号发生器直接与测量接收机相连接，调整正弦波发生器得到-方便的读数。用脉冲信号发生器替代正弦波发生器，并调整到相同的电平。该脉冲重复频率在A频段为25Hz，在其他频段为100 Hz。
按上述方法用脉冲信号发生器替代正弦波信号发生器时，滤波器所引入的衰减不得低于36dB。4.7测量接收机机内噪声和机内连续波乱真信号的限值4.7.1随机噪声
测量接收机的背景噪声所引入的误差不得超过1dB。注：对于含有中频衰减器的测量接收机，当按照下述步骤试验时，如果符合下述要求，就可认为已满足本要求。在测量接收机的输人端加一正弦信号，其大小调节到某--有效值，使测量接收机指示器得到一偏转指示，在中频级引入10dI3衰减。提高输入信号电平，使该指示器恢复到原来的偏转指示。此时，输入信号电平增值应在10~IdB之间。
4.7.2连续波乱真信号
当采用多个中频时，测量接收机对于任意输入信号，出于乱真响应（如第4.5.4条注中所述)存在所引入的测量误差不得超过1dB。对于含有中频衰减器的测量接收机，应按第4.7.1条所描述的那样进行试验。如果符合要求，则认为已满足要求。但中频衰减器只能在最后一个混频级之后才能出现。4.8屏蔽效能
屏蔽效能是对测量接收机在电磁环境中性能不降低的前提下工作能力的量度，这一要求适用于所有的测量接收机。
测量接收机的屏蔽应做到：在3V/m的电磁环境中，在9kHz～1000MHz频率范围内任一频率点上，制造厂所规定的指示范围的最大值和最小值所产生的误差不得大于1dB。试验按下述方法进行：将信号发生器放置于屏蔽室外，将输入信号用一根屏蔽良好的（半刚性）2m长电缆通过屏蔽壁的馈通接头加到屏蔽室内的接收机上，输入信号的电平应分别处于制造厂规定的最大值和最小值。测量接收机所有其他同轴终端应端接特性阻抗。试验时，应按测量接收机正常使用时最简单的布置（包括诸如耳机等选件），且接上必不可少的引线（如电源线和输入电缆）。引线长度及其布置应与典型使用情况相一致。测量接收机附近的环境场强应用场强监测仪来测量。测基接收机在有3V/m电磁场和去除该强度的电磁场这两种情况下，其指示变化不得超过1dB。4.9用于连接不连续干扰分析仪的输出装置当测量不连续干扰时，测量接收机在所有频段都必须有两个输出端，其中一个是中频输出，另一个是准峰值检波器的输出。这两个输出端的负载都不应影响指示器。5峰值测量接收机，频率范围9kHz～1000MHz本章对采用峰值检波的测量接收机的要求做了规定，这种接收机适用于脉冲干扰测量。5.1输入阻抗
测量接收机的输入电路应采用非平衡式。其输入阻抗的额定值为50α，并且当射频衰减为0dB时，其VSWR不得超过2.0，当射频衰减等于或大于10dB时，其VSWR不得超过1.2。进行对称测量时，应采用平衡输入变换器。在9～150kHz频率范围内，应优先选用600的输入电阻。
5.2基本特性
5.2.1带宽
对于非重叠干扰以外的所有其他类型的宽带十扰，在给出干扰电平时，应标明带宽的实际值，并月6dB带宽应介于表5规定的值之间。33
频率范围
9-150kHz
0. 15~- 30 MHz
30~300 MHz
GB/T 6113—1995
表5峰值测量接收机的带宽要求
带宽B6
100~-300 Hz
8～10 kHz
100~500kHz
优选带宽
120kHz
注：因为峰值测量接收机对非重叠干扰的响应正比于其带宽，所以测量结果可以用实际标定的带宽，也可以用1MHz带宽为单位标定的实际电平。它是由测量值除以脉冲带宽（MHz）（见第3.3条）计算得到的。对于其它类型的宽带干扰，这一算法会引人误差。5.2.2充放电时间常数比
为了获得重复频率为1Hz，误差不超过峰值真值10%的仪表读数，放电时间常数和充电时间常数之比应不小于下面给出的数值：在9～150kHz的频率范围内，其比值为1.89×104a.
b．在0.15～30MHz频率范围内，其比值为1.25×10°，c．在30～1000MHz频率范周内，其比值为1.67X×10°。如果峰值保持装置是组合式的，那么保持时间应设置在30ms～3s范围。注：应特别注意确保所用记录仪在所选择的保持时问范围内的响应能力。5.2.3过载系数
对于峰值测量接收机，其过载系数不需象其他类型的测量接收机那么大。对于那种通常设计为直接度数的检波器，过载系数只需比1稍大即可。对于所选用的时间常数（见第5.2.2条）。该过载系数应该是足够了。
5.3正弦波电压的精确度
当施加50α源阻抗的正弦波信号时，正弦波电压的测量精确度应优于士2dB。5.4脉冲响应
测量接收机对试验脉冲的响应应与对调谐频率上未调制正弦信号的响应相等，其误差不超过土1.5dB。脉冲发生器和正弦波信号发生器的源阻抗均为500。正弦波信号的电动势均方根值为2mV（66dBV）。试验脉冲的强度为1.4/Bimp（Bim的单位为Hz）,均匀频谱最小上限与第4.4.1条表2中的要求相同，脉冲重复频率应保证测量接收机中频放大器输出端不出现脉冲重叠现象。注：①为了检验本条规定的各项要求，附录B(补充件）和附录C(补充件)给出了确定脉冲发生器输出特性的方法。②A频段重复频率为25Hz，其他频段为100Hz。具有优选带宽的峰值测量接收机与准峰值测量接收机指示之间的关系在表6 中给出。
表6峰值和准峰值测量接收机脉冲响应的相对值脉冲重复频率
频率范围
9-~150 kHz
0. 15~ 30 MHz
30MHz~1000 MHz
5.5选择性
峰值与准峰值
表头指示之比
6. 67× 10 ~3
0. 148 X10-3
0.011X10\ 3
0.21×103
9.45×103
126.0×103
由于第5.2.1条对带宽的要求允许带宽在图2a、2b和2c所示的范围内变化，所以，这些选择性曲线只是在形状上适用于峰值测量接收机，使用时频率轴应标出相应的刻度。例如，图2a中B。/2对应于100Hz。
第4.5.2条、第4.5.3条和第4.5.4条的要求适用于本条。5.6互调效应，接收机噪声和屏蔽第4.6条、第4.7条和第4.8条的要求适用于本条。34
