【国家标准(GB)】 漆包圆绕组线 第10部分:180级聚酯亚胺/聚酰胺 复合漆包铜圆线

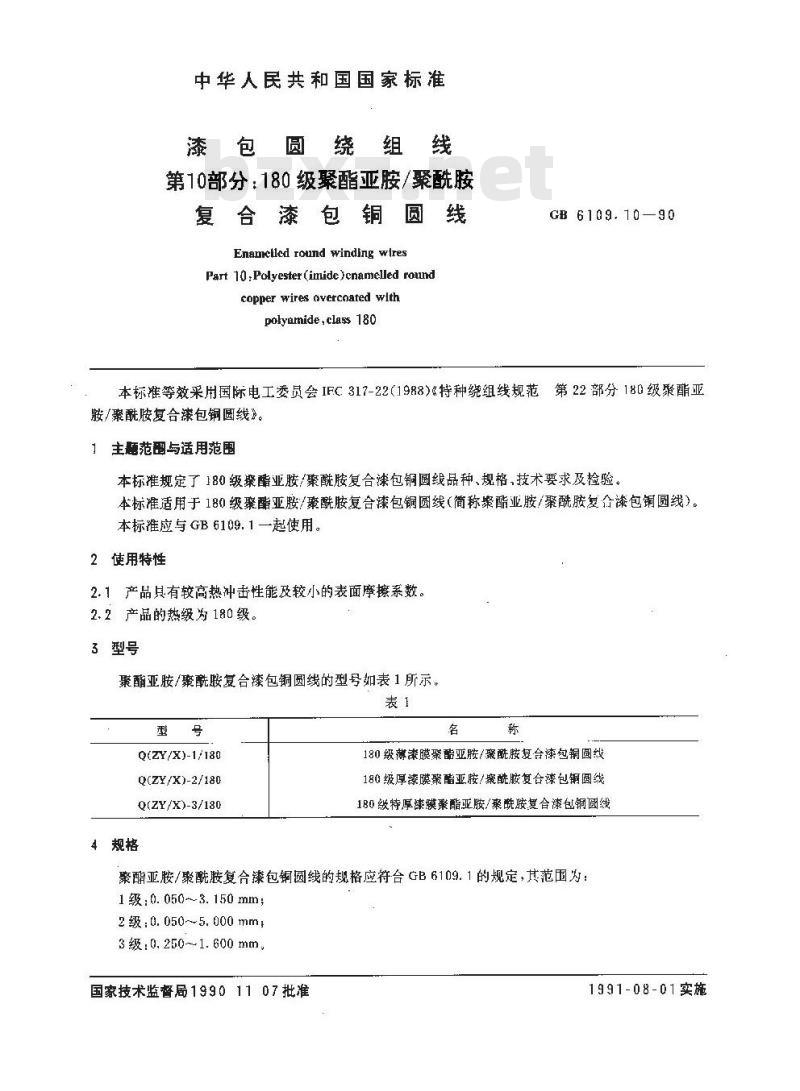

中华人民共和国国家标准
漆包圆绕组线
第10部分：180级聚酯亚胺/聚酰胺复合漆包铜圆线
Enanrelled round winding wiresPart 10 ,Polyester (imide)cnamelled roundcopper wires overcoated withpolyamide,class 180
GB 6109.10—90
本标准等效采用国际电工委员会IFC317-22(1988)α特种绕组线规范第22部分180级聚酯亚胺/聚胺复合漆包铜圆线》。
1主题范酮与适用范围
本标准规定了180级聚酯业胺/酰胺复合漆包铜国线品种、规格，技术要求及检验。本标准适用于180级聚酯亚胺/案酰胺复合漆包铜圆线（简称聚酯亚胺/聚酰胺复合漆包铜圆线）。本标准应与 GB 6109. 1 一起使用。2使用特性
2.1产品具有较高热冲击性能及较小的表面摩擦系数。2.2产品的热级为180级。
3型号
聚酯亚胺/聚酰胺复合漆包铜圆线的型号如表1所示。表1
Q(ZY/X)-1/180
Q(ZY/X)-2/180
Q(ZI/X)-3/180
180级薄漆膜聚酯亚胺/案酰胺复合漆包铜圆线180级厚漆膜骤酯亚胺/聚酰胺复合漆包铜圆线180级特厚漆膜聚酯亚胺/衰酰胺复合漆包铜线聚酯亚胺/聚酰胺复合漆包铜圆线的规格应符台GB6109.1的规定，其范围为：1 级: 0. 050~~3. 150 mm;
2级：0.050~5.000mm
3级:0.250~1.600 mm
国家技术监督局19901107批准
1991-08-01实施

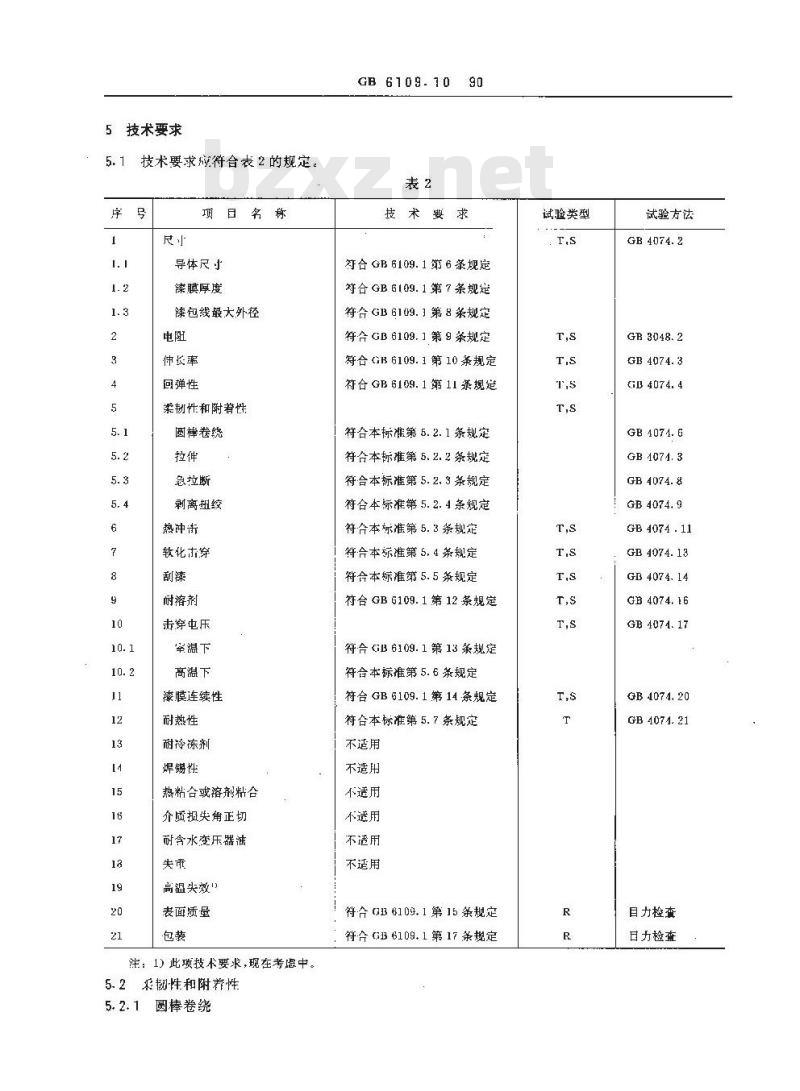

5技术要求
技术要求应符合表2的规定。
项日名称
导体尺寸
漆膜厚度
漆包线最大外径
伸长率
回弹性
柔韧性和附着性
圆棒卷绕
急拉断
剥离扭绞
热冲街
软化击穿
耐溶剂
击穿电压bzxZ.net
率温下
高温下
漆膜连续性
耐热性
耐冷冻剂
焊镊性
热粘合或溶剂粘合
介质报失角正切
耐含水变压器油
高温头效\
表面质量
注：1）此项技术要求,现在考虑中。5. 2柔闭性和附着性
5.2. 1圆棒卷绕
GB 6109.10
技术要求
符合GB6109.1第6条规定
符合 GB 6109. 1 第 7 条规定
符合 GB 6109. 1 第 8 条规定
符合GB6109.1第9条规定
符合GB 6109. 1 第 10 条规定
符合 GB 6109. 1 第 11 条规楚符合本标准第5.2.1条规定
符合本标准第 5. 2. 2 条规定
符合本标准第 5. 2.3 条规定
符合本际准第5.2.4条规定
符合本标准第 5.3 条规定
符合本标准第 5, 4 条规定
符合本标准第 5. 5 条规定
符合GB6109.1第12条规定
符合CB 6109.1第13条规定
符合本标准第5. 6 条规定
符合 GB 6109. 1 第 14 条规定符合本标准第 5. 7 条规定
不适用
不适用
不适用
不适用
不适用
不适用
符合(B6109,1第15条规定
符合G6109.1第17条规定
试验类型
试验方法
GB 4074.3
GB 4074. 4
GB 4074.8
GB 4074 :11
GB 4074.13
GB 4074. 14
GB 4074, 16
GB 4074. 17
GB4074.20
GB 4074. 21
目力检变
日力捡查
GB 6109.10—90

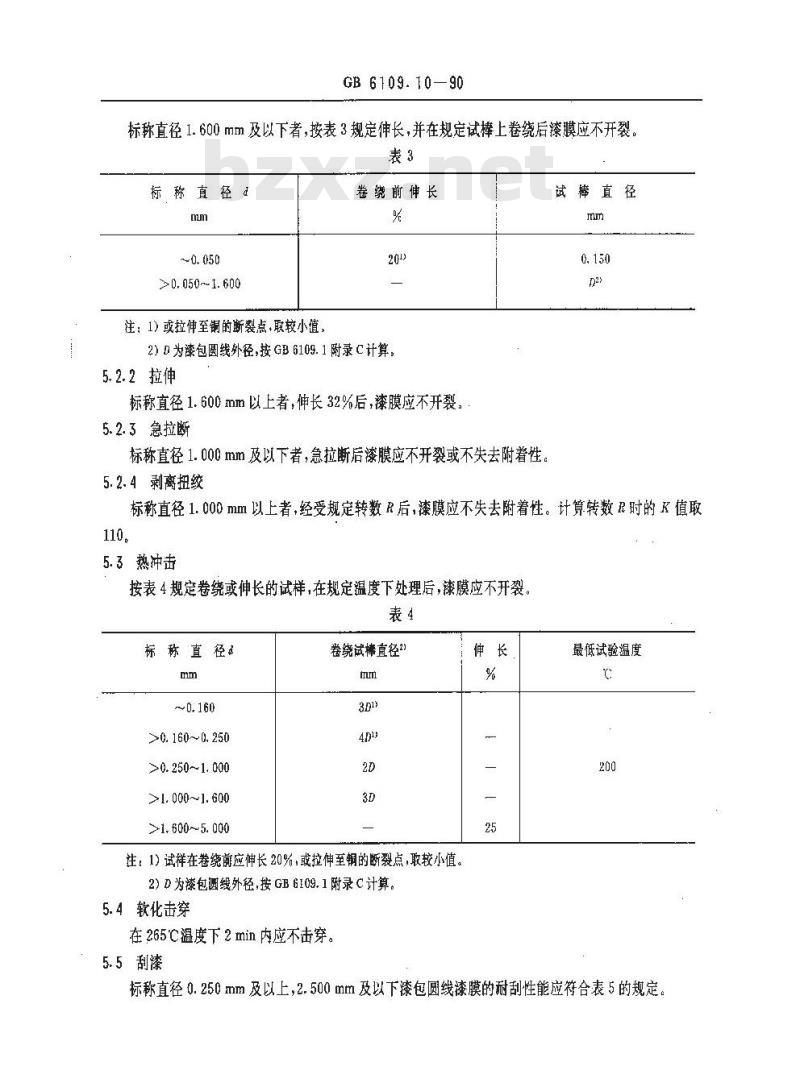

标直径1.600mm及以下者，按表3规定伸长，并在规定试摔上卷绕后漆膜应不开裂。表3
标称直径d
>0. 050~1. 600
注：1）或拉伸至铜的断裂点，取较小值，卷绕前伸长
2）D为漆包圆线外径，按GB6109.1附录C计算5.2.2拉伸
标称直径1.600mm以上者，伸长32%后，漆膜应不开裂，5.2.3急拉断
标称直径1.000mm及以下者，急拉断后漆膜应不开裂或不失去附着性，5.2.4剥离扭绞
试直径
标称直径1. 000mm以上者，经受规定转数R后，漆膜应不失去附着性。计算转数R时的K值取110。
5.3热冲击
按表4规定卷绕或伸长的试样，在规定温度下处理后，漆膜应不开裂。表4
标称直径
>0. 160～0. 250
>0. 250~1. 000
>1.000~1.600
>1. 600~ 5. 000
卷绕试棒直径3
注：1)试样在卷绕前应伸长20%，或拉伸至铜的断裂点，取较小值。2) D 为漆包圆线外径,按 GB 6109. 1 附录 C计算。5.4软化击穿
在265℃温度下2min内应不击穿
5.5刮漆
最低试验温度
标称直径0.250mm及以上，2.500mm及以下漆包圆线漆膜的耐刮性能应符合表5的规定。标称直径
最小的
刮破力
GB 6109.10—90
三次试验
中最小
刮破力
最小的
刮破力
注：介于相邻标称直径间的中间规格，取较大标称直径的相应数值。5.6高温击穿电压
三次试验
中最小
刮破力
最小的
刮破力

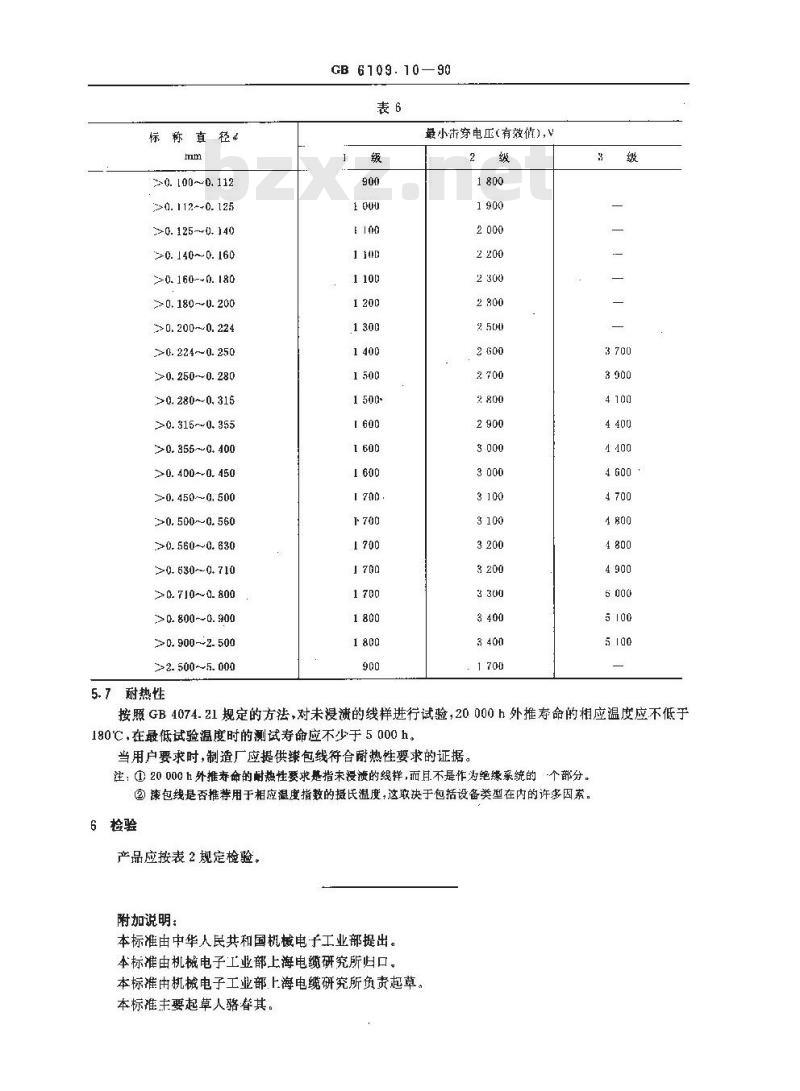

试样在180℃温度下的击穿电压应符合表6规定。此项试验在用户要求时才进行级
三次试验
中最小
刮破力
标称直径
0. 100~心, 112
>0. 112--0. 125
>0. 125~0. 140
0. 140~0. 160
0. 160--0. 180
>0,180~0.200
2>0.200~0.224
>0. 224~0. 250
>0, 250~~0. 280
>0. 280~0. 315
≥0. 315~0. 355
>0. 355~0. 400
>0. 400~0. 450
0. 450~0, 500
0.500~0.560
20. 560-0. 630
0. 630~0. 710
>0. 710~0. 800
>0.800-~0.900
>0. 900~2. 500
2>2. 500~-5. 000
5.7耐热性
GB 6109.10—90
最小击穿电压（有效俏)，V
：1700
按照GB4074.21规定的方法，对未浸溃的线样进行试验，20000h外推寿命的相应温度应不低于180℃,在最低试验温度时的测试寿命应不少于5 000 h。当用户要求时，制造厂应提供辣包线符合谢热性要求的证据。注：① 20 000 1外推寿命的耐热性要求题指末浸溃的线样,而且不是作为绝缘系统的个部分。②漆包线是否推荐用于相应温度指数的摄氏温度，这取决于包括设备类型在内的许多因素。6检验
产品应按表2规定检验。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标准由机械电子工业部上海电缆研究所负责起草。本标雅主要起草人骆春其。
