【国家标准(GB)】 漆包圆绕组线 第6部分:温度指数220的聚酰亚胺漆包圆铜线

1适用范围

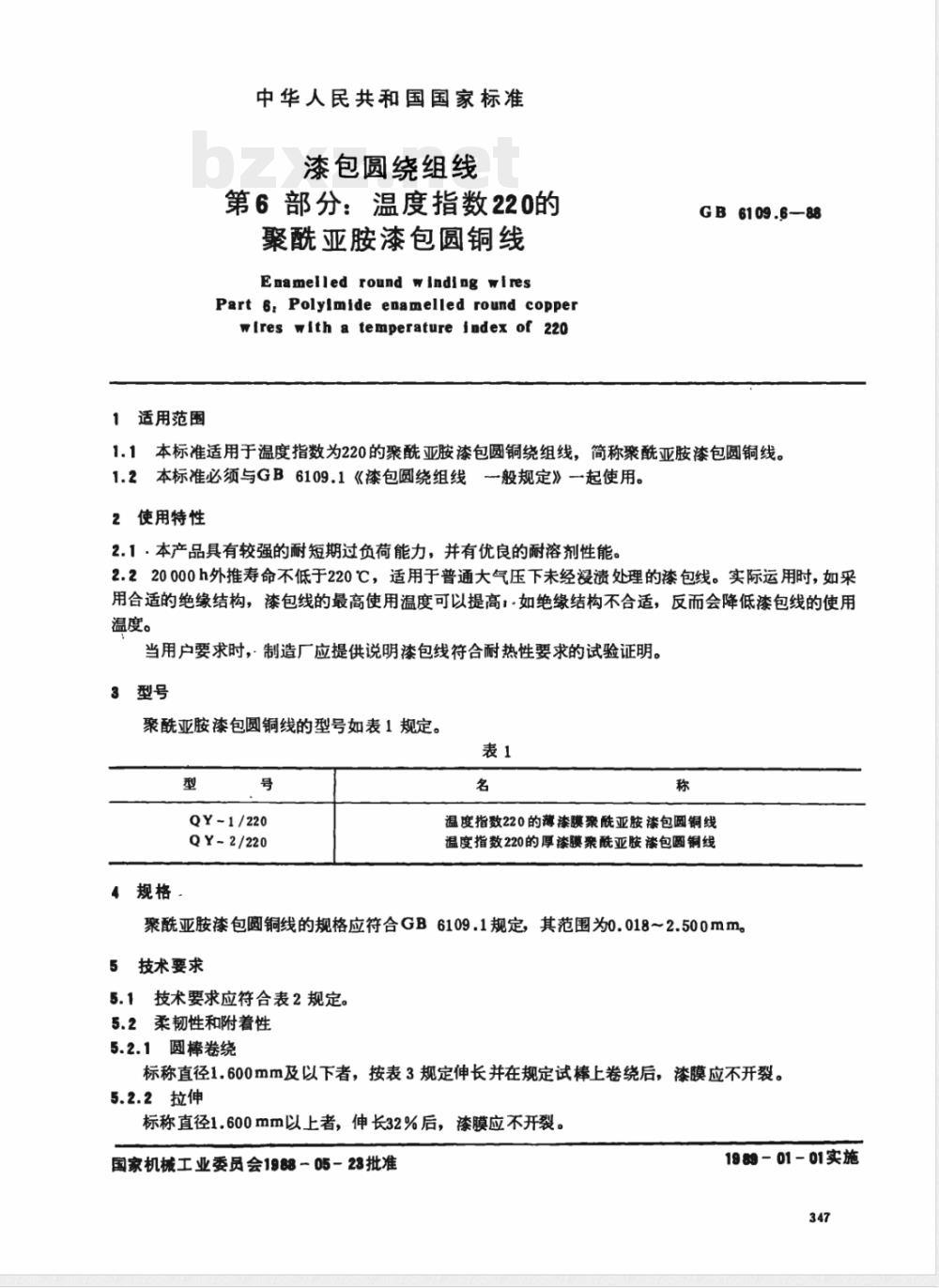

中华人民共和国国家标准
漆包圆绕组线
第6部分：温度指数220的
聚酰亚胺漆包圆铜线
Enamelled round wInding wiresPart 6:Polylmlde enamelled round copperwires with a temperature index of 220GB6109.6—88
1.1本标准适用于温度指数为220的聚酰亚胺漆包圆铜绕组线，简称聚酰亚胺漆包圆铜线。1.2本标准必须与GB6109.1《漆包圆绕组线一般规定》一起使用。2使用特性
2.1，本产品具有较强的耐短期过负荷能力，并有优良的耐溶剂性能。2.220000h外推寿命不低于220℃，适用于普通大气压下未经浸渍处理的包线。实际运用时，如采用合适的绝缘结构，漆包线的最高使用温度可以提高：·如绝缘结构不合适，反而会降低漆包线的使用温度。
当用户要求时，制造厂应提供说明漆包线符合耐热性要求的试验证明。3型号
聚酰亚胺漆包圆铜线的型号如表1规定。表1
QY-1/220
QY-2/220
温度指数220的薄漆膜聚酰亚胺漆包圆铜线温度指数220的厚膜聚酰亚胺漆包圆铜线聚酰亚胺漆包圆铜线的规格应符合GB6109.1规定，其范围为0.018~2.500mm。技术要求

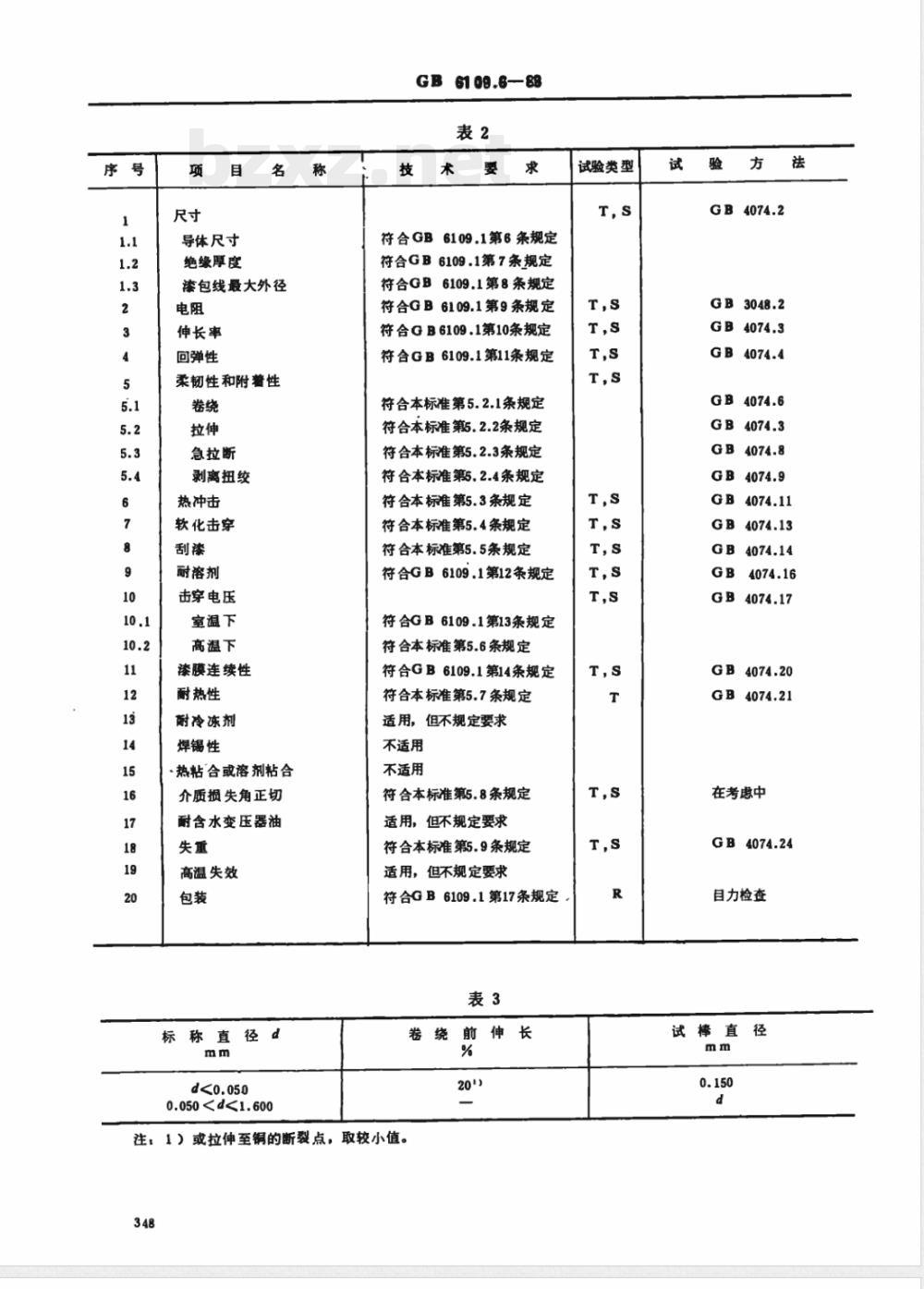

技术要求应符合表2规定。
5.2柔韧性和附着性
5.2.1圆棒卷绕
标称直径1.600mm及以下者，按表3规定伸长并在规定试棒上卷绕后，漆膜应不开裂。5.2.2拉伸
标称直径1.600mm以上者，伸长32%后，漆膜应不开裂。国家机械工业委员会1988-05-23批准1989-01-01实施
导体尺寸
绝缘厚度
漆包线最大外径
伸长率
回弹性
柔韧性和附着性
急拉断
剥离扭
热冲击
软化击穿
耐溶剂
击穿电压
室温下
高温下
漆膜连续性
耐热性
耐冷冻剂
焊锡性
·热粘合或溶剂粘合
介质损失角正切
耐含水变压器油
高温失效
标称直径d
0.050GB6109.8—88
技术婴求
符合GB6109.1第6条规定
符合GB6109.1第7条规定
符合GB6109.1第8条规定
符合GB6109.1第9条规定
符合GB6109.1第10条规定
符合GB6109.1第11条规定
符合本标准第5.2.1条规定
符合本标准第5.2.2条规定
符合本标准第5.2.3条规定
符合本标准第5.2.4条规定
符合本标准第5.3条规定
符合本标准第5.4条规定
符合本标准第5.5条规定
符合GB6109.1第12条规定
符合GB6109.1第13条规定
符合本标准第5.6条规定
符合GB6109.1第14条规定
符合本标准第5.7条规定
适用，但不规定要求
不适用
不适用
符合本标准第5.8条规定
适用，但不规定要求
符合本标准第5.9条规定
适用，但不规定要求
符合GB6109.1第17条规定
卷绕前伸长
注；1）或拉伸至铜的断裂点，取较小值。348
试验类型
验方法
GB4074.11
GB4074.13
GB4074.14
GB4074.16
GB4074.17
GB4074.20
GB4074.21
在考患中
GB4074.24
目力检查
试棒直径

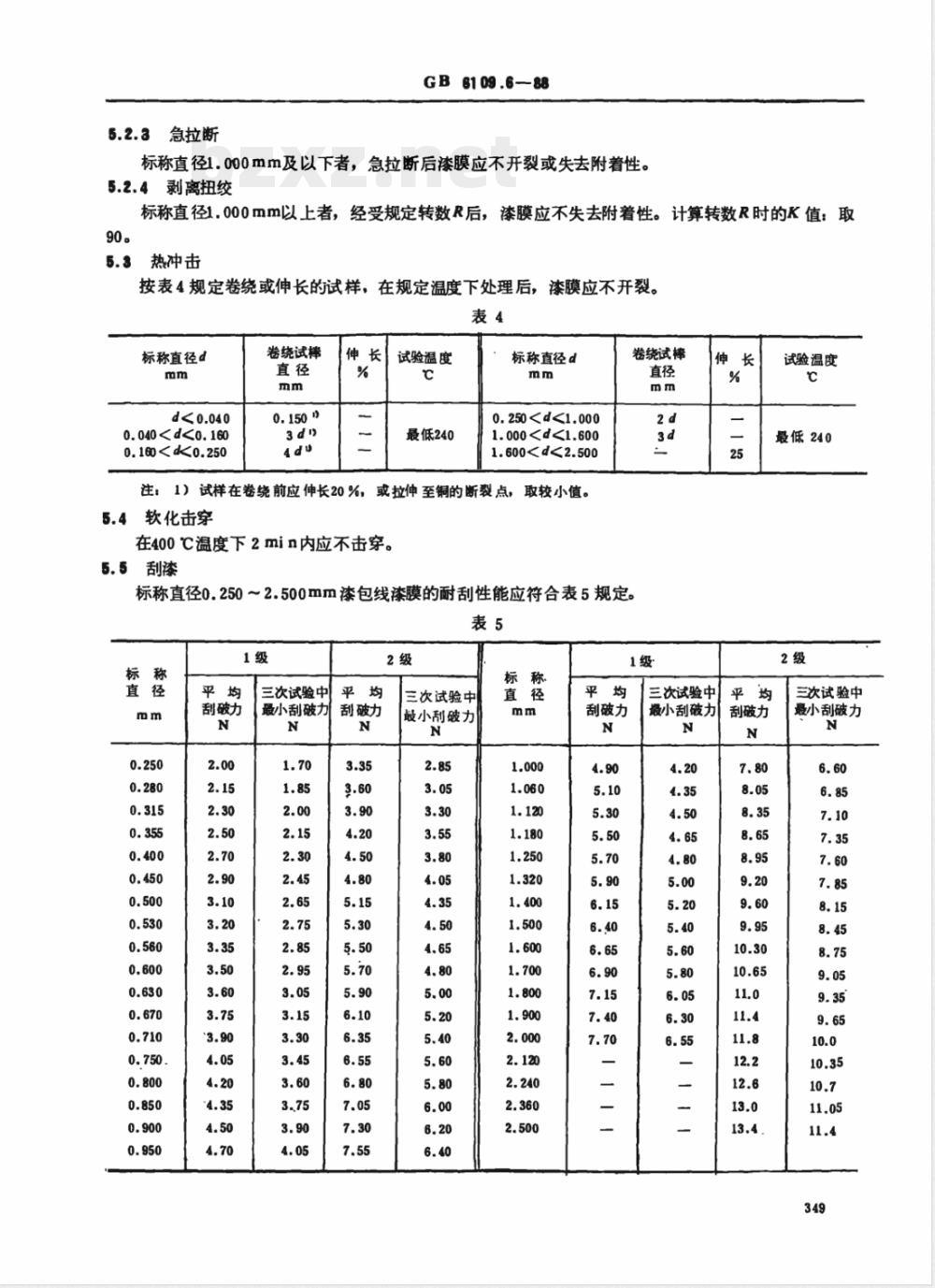

5.2.3急拉断
GB6109.6-88
标称直径1.000mm及以下者，急拉断后漆膜应不开裂或失去附着性。5.2.4剥离扭绞
标称直径1.000mm以上者，经受规定转数R后，漆膜应不失去附着性。计算转数R时的K值：取90。
5.3热冲击
按表4规定卷绕或伸长的试样，在规定温度下处理后，漆膜应不开裂。表4
标称直径d
0.0400.180<0.250
卷绕试棒
试验温度
最低240
标称直径d
0.2501.0001.600注：1）试样在卷绕前应伸长20%，或拉伸至铜的断裂点，取较小值。5.4软化击穿
在400℃温度下2min内应不击穿。5.5刮漆
卷绕试棒
标称直径0.250~2.500mm漆包线漆膜的耐刮性能应符合表5规定。表5
刮破力
三次试验中
最小刮破力
刮破力
三次试验中
最小刮破力
刮破力
三次试验中
最小刮破力
试验温度
最240
刮破力
三次试验中
最小刮破力

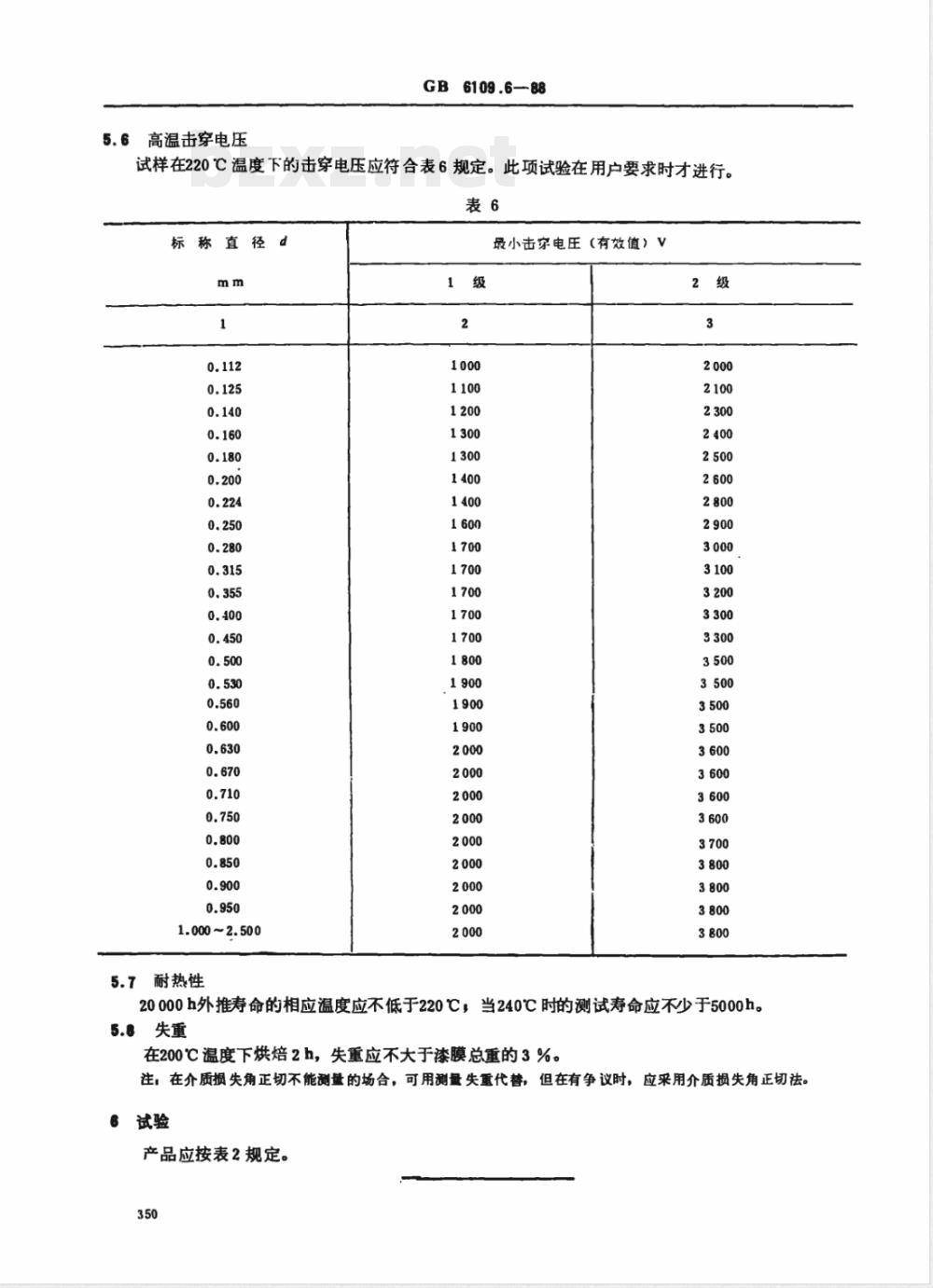

高温击穿电压
试样在220℃温度下的击穿电压应符合表6规定。此项试验在用户要求时才进行。表6
标称直径d
1.000~2.500
耐热性
最小击穿电压（有效值）V
20000h外推寿命的相应温度应不低于220℃，当240℃时的测试寿命应不少于5000h。失重
在200℃温度下烘焙2h，失重应不大于漆膜总重的3%。注：在介质损失角正切不能测量的场合，可用测量失重代替，但在有争议时，应采用介质损失角正切法。试验
产品应按表2规定。

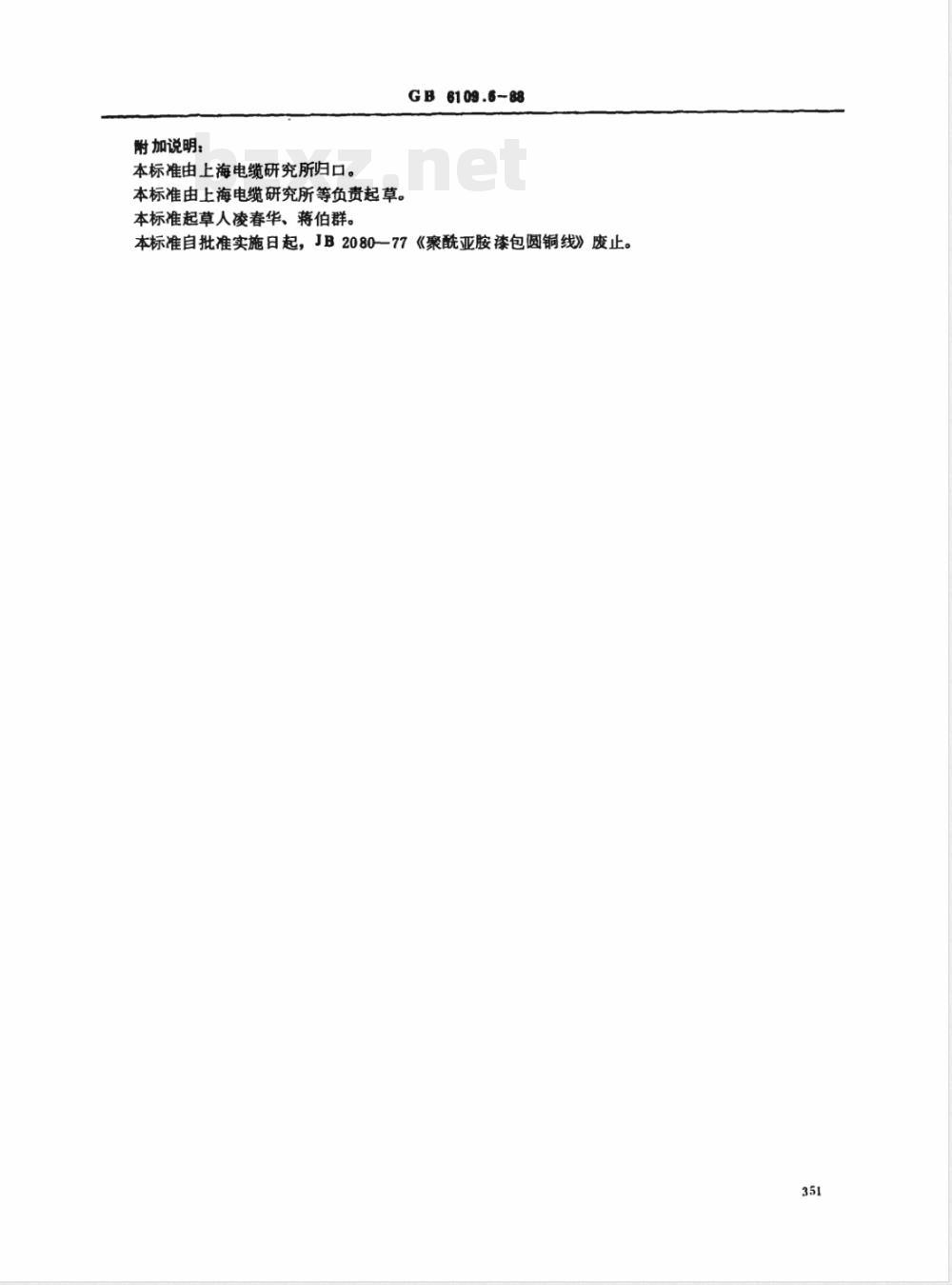

附加说明：
本标准由上海电缆研究所归口。本标准由上海电缆研究所等负责起草。本标准起草人凌春华、蒋伯群。GB6109.6-88
本标准自批准实施日起，JB208077《聚酰亚胺漆包圆铜线》废止。351
