【国家标准(GB)】 漆包圆绕组线 第2部分:155级改性聚酯漆包铜圆线

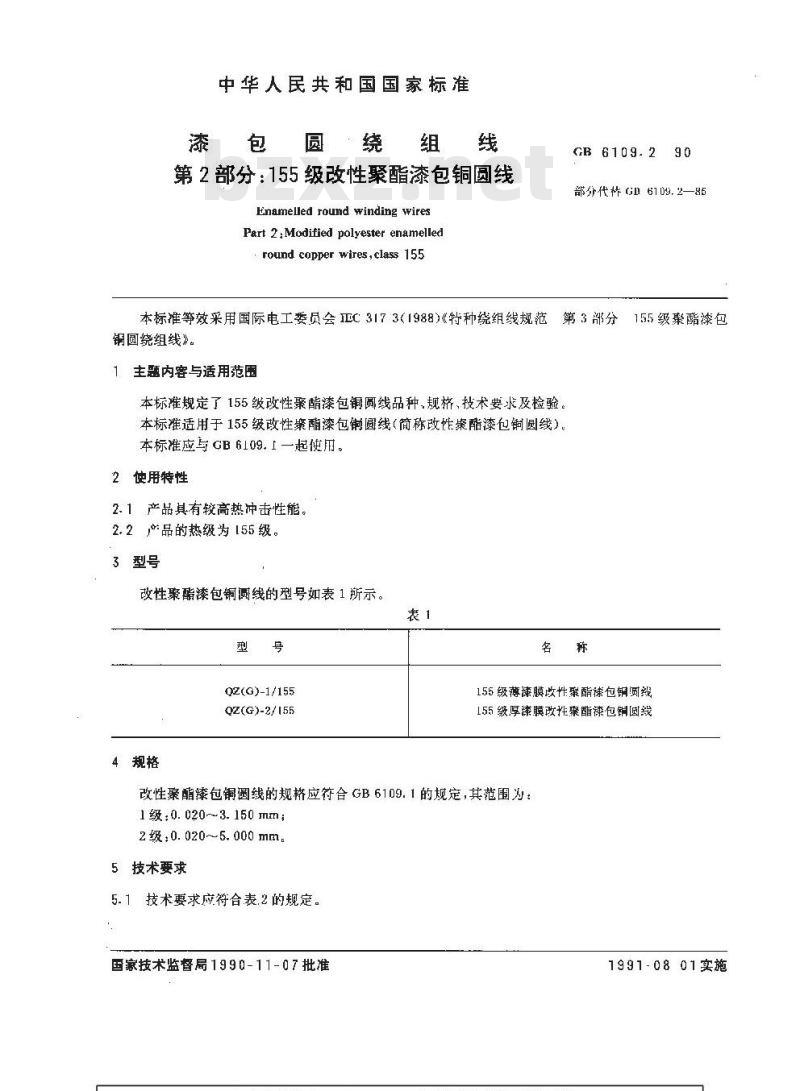

中华人民共和国国家标
漆包圆绕组线
第2部分：155级改性聚酯漆包铜圆线Enamelled round winding wiresPart 2 : Modified polyester enamelledround copper wires,class 155GB 6109.2
部分代件Gn6109.2—85
本标准等效采用国际电工委员会IEC3173(1988)《特种绕组线规范第3部分155级聚酯漆包铜圆绕组线》。
主题内容与适用范围
本标准规定了155缀改性聚酯漆包铜圆线品种，规格，技术要求及检验。本标准适用于155级改性聚酯漆包制圆线（简称改性聚酯漆包铜圆线）本标准应与 GB 6109.I一起使用。2使用特性
2.1产品具有较高热冲击性能。
2.2产品的热级为155级。
3型号
改性聚酯漆包铜圆线的型号如表1所示。表1
QZ(G)-1/155
QZ(G)-2/155
4规格
155级薄漆膜改性聚酯漆包钢减线155级厚漆膜改性聚酯漆包铜圆线改性聚酯漆包铜圆线的规脐应符合GB6109.1的规定，其范围为：1级; 0.020~~3.150 mm;
2级：0.020~5.000mm
5技术要求

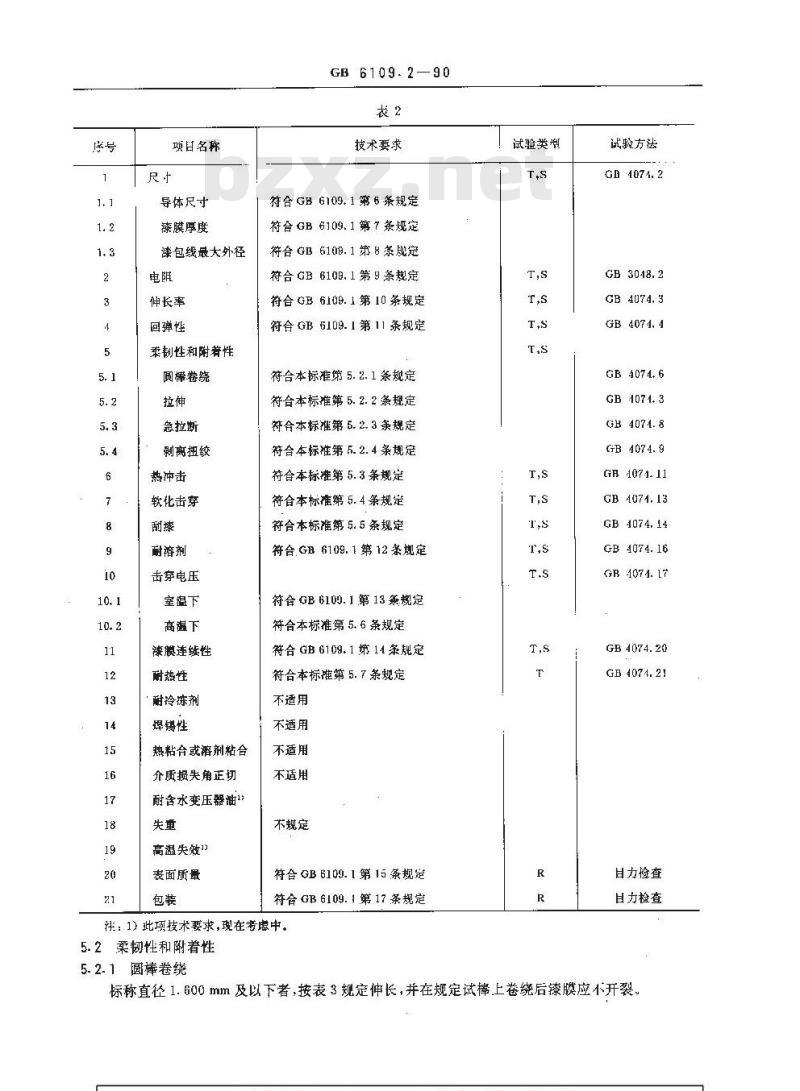

技术要求应符合表.2的规定。
国家技术监督局1990-11-07批准1991-08 01实施
项白名称
导体尺寸
漆膜厚度
漆包线最大外径
伸长率
回弹性
柔韧性和附着性
圆棒卷绕
急拉断
剩离扭绞
热冲击
软化击穿
耐裕剂
击穿电压
室温下
高摄下
漆膜连续性
耐热性
耐冷冻剂
焊镊性
热粘合或溶剂粘合
介质损失角正切
耐含水变压器油1
高温失效\
表面质量
GB 6109.2—90
技术要求
符合GB6109.1第6条规定
符合GB6109.1第7条规定
符合GB6109.1第8条舰定
符合 GB 6109, 1 第 9 条规定
符合 GB 6109. 1第 10 条规定
符合 GB 6109.1第11条规定
符合本标准第 5. 2. 1 条规定
符合本标准第5. 2. 2 条规定
符合本标准第 5. 2. 3 条规定
符合本标准第5.2.4条规定
符合本标准第5.3条规定
符合本标准第5.4条规定
符合本标准第5.5条规定
符合GB6109.1第12条规定
符合GB6100.1第13条规定
符合本标准第 5. 6 条规定
符合 GB 6109. 1 第 11 条规定符合本标准第5.7条规定
不适用
不适用
不适用
不适用
不规定
符合 GB 6109. 1 第 15 条规定符合 GB 6109. 1 第 17 条规定注：1）此项技术要求，现在考虑中。5.2柔韧性和附着性
5.2.1圆棒卷绕
试验类型
试验方法
GP 4074.2
GB 4074.3
GB 4074.4
GB 4071. 3www.bzxz.net
GH 4074.8
GB 4074. 9
GF 407-11
GB4071.13
GB4074,14
GB 4074.16
GR 4074. 17
GB 4074.20
GB 4074. 21
目力检查
目力检查

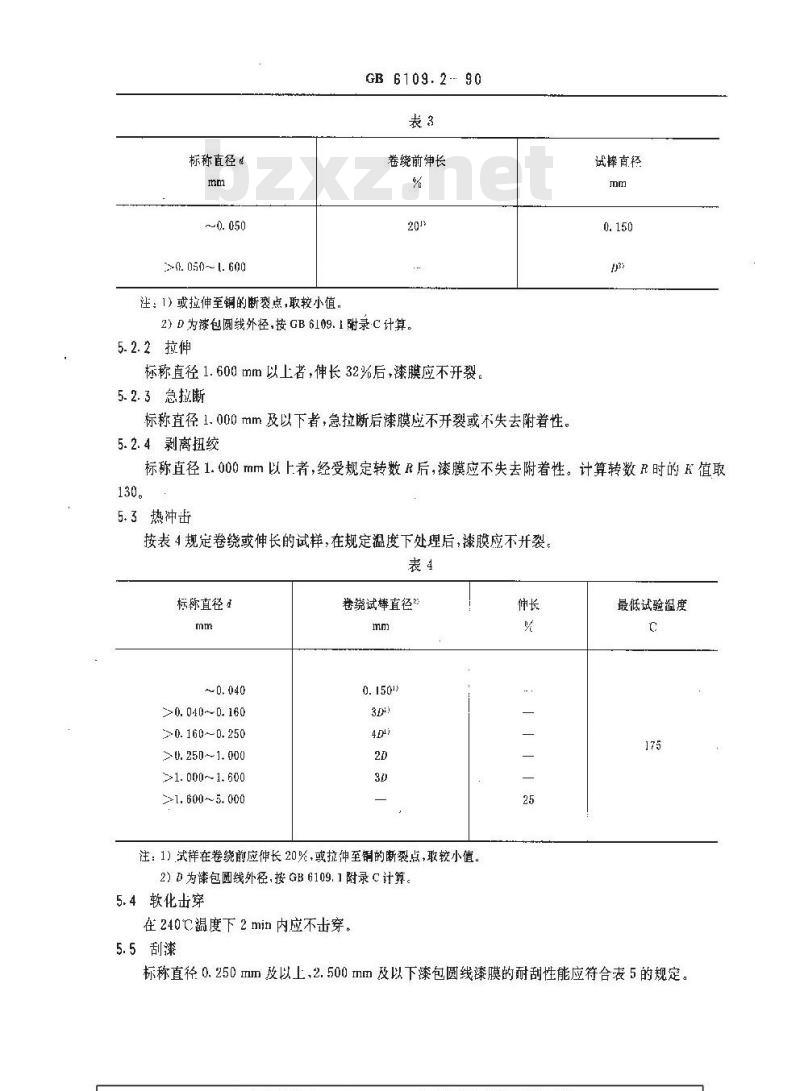

标称直径1.600mm及以下者，按表3规定伸长，并在规定试棒上卷绕后漆膜应不开裂标称直径#
～0. 050
0. 05们~1. 600
注：1）或拉伸至铜的断裂点，取较小值，GB 6109.2-- 90
卷绕前伸长
2）D为漆包圆线外径，按GB6109.1附录C计算。5.2.2拉伸
标称直径1.600mm以上者,伸长32%后，漆膜应不开裂5.2.3急拉断
标称直径1.000 mm及以下者，急拉断后漆膜应不开裂或不失去附着性，5.2.4剥离扭绞
试榉直径
标弥直径 1. 000 mm 以 上者,经受规定转数 R后,漆膜应不失去附着性。计算转数 R 时的 K 值取130。
5.3热冲击
按表4规定卷绕或伸长的试样，在规定温度下处理后，漆膜应不开裂。表4
标称直径4
>0. 040~-0. 160
0.160~0. 250
≥250~1000
>1.000~1.600
-1. 600~5. 000
卷试棒直径
注：1）试样在卷绕前应伸长20%，或拉伸至铜的断裂点，取较小值，2)D为包圆线外径,按GB 6109, 1附录C计算。5.4软化击穿
在240℃褪度下2min内应不击穿。5.5刮漆
最低试验温度

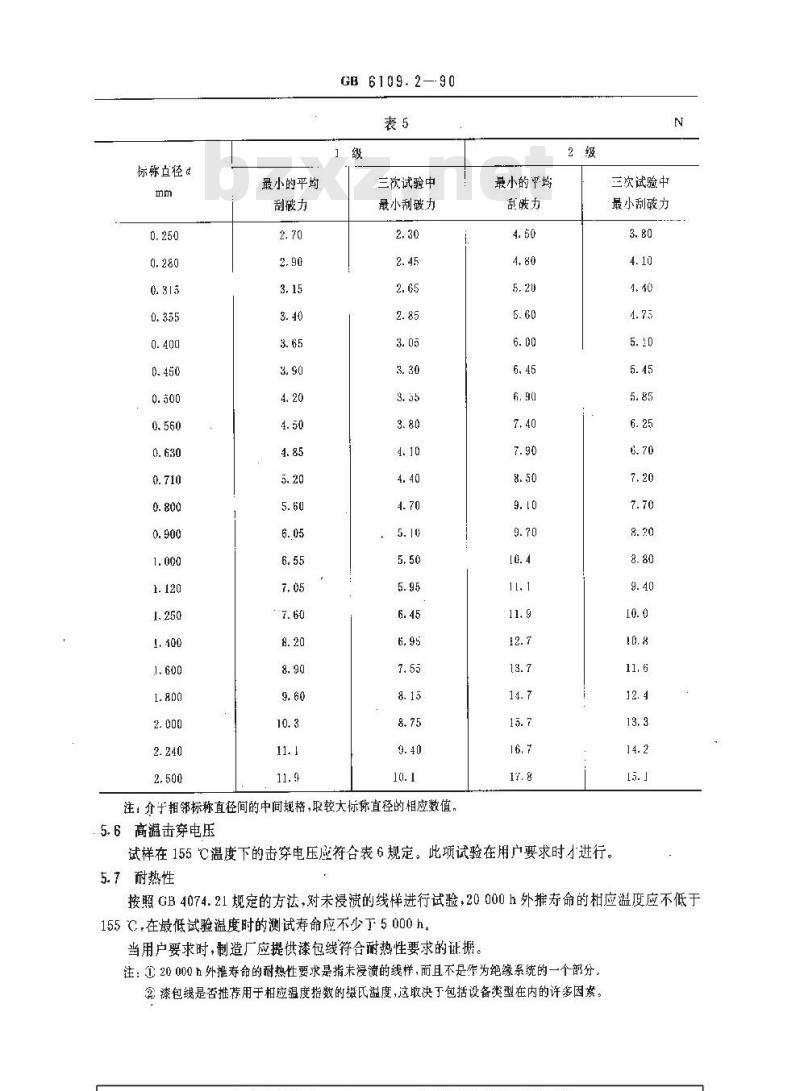

标称直径0.250mm及以上，2.500mm及以下漆包圆线漆膜的耐刮性能应符合表5的规定。标称径d
最小的平均
刮破力
GB 6109.2—90
三次试验中
最小刮破力
注；介于相邻标称直径间的中间规格，取较大标称直径的相应数值。5.6高温击穿电压
最小的平均
敌甜破力
三次试验中
最小刮破力

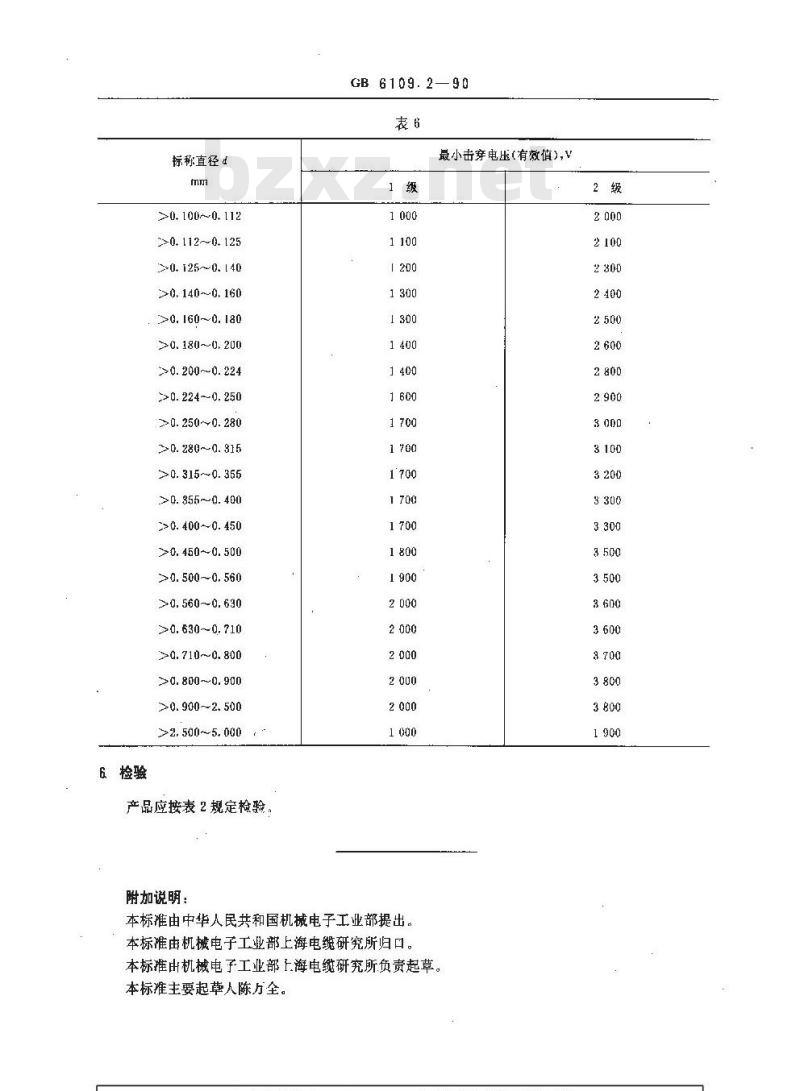

试样在155℃温度下的击穿电压应符合表6规定。此项试验在用广要求时小进行。5.7耐热性
按照GB4074.21规定的方法，对未浸溃的线样进行试验，20000h外推寿命的相应温度应不低于155℃，在最低试验温度时的测试寿命应不少于5000h。当用户要求时，制造厂应提供漆包线符合耐热性要求的证据。注：个20000h外推寿命的耐热性要求是指未没溃的线样，而且不是作为绝缘系统的一个部分，2漆包线是否推荐用于相应温度指数的摄氏温度，这取决包括设备类型在内的许多因素。6检验
标称直径d
>(, 100~0. 112
>0. 112-~0. 125
0. 125~0. [40
>0. 140~~0, 160
>0.160~0.180
>0. 180~0, 200
>0.200~0. 224
>0. 224~-0. 250
0. 250~0. 280
>0.280~0.815
>0. 315~0. 355
>0.355~0. 400
>0. 400~~0. 450
>0. 450~0. 500
>0.5000. 560
>0. 560--0. 630
>0. 630-0. 710
>0.710~0. 800
>0. 800~0. 900
>0. 900-2. 500
>2,500~5.000
产品应按表2规定检验
附加说明：
GB 6109.2—90
最小击穿电压(有效值),V
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部上海电缆研究所归口。本标推由机械电子工业部工海电缆研究所负责起草。本标准主要起草人陈方全。
