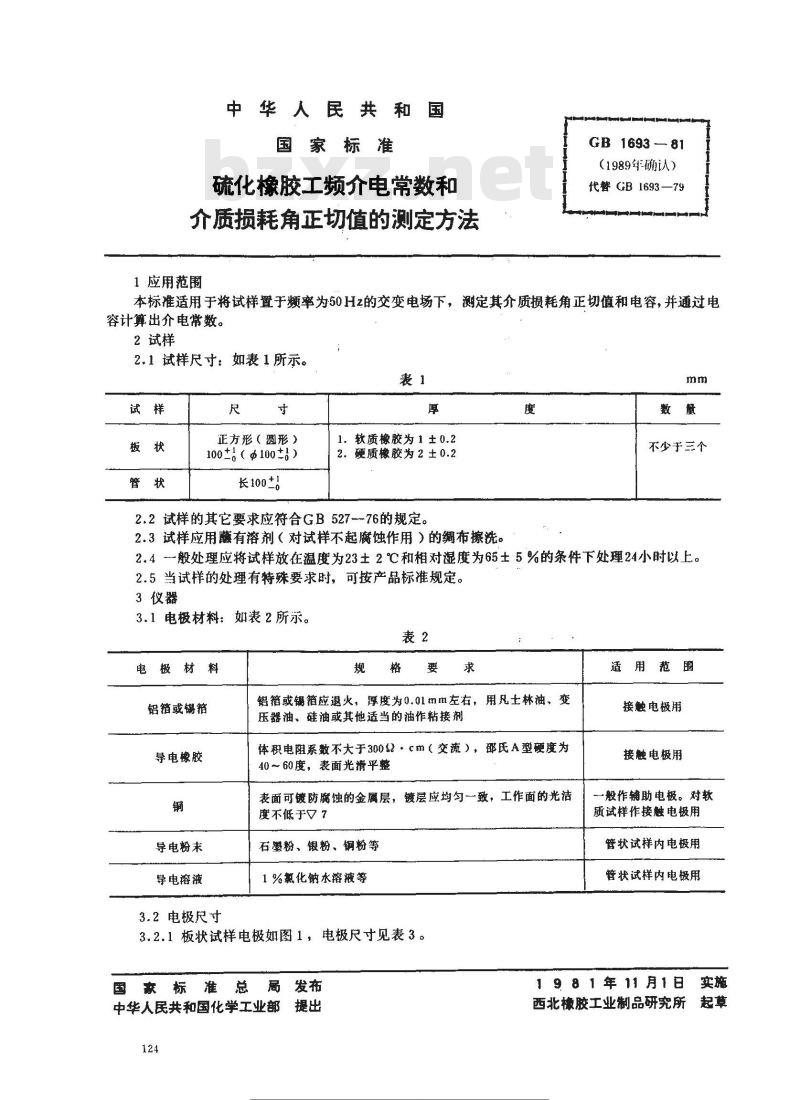

中华人民共和国
国家标准
硫化橡胶工频介电常数和
介质损耗角正切值的测定方法
1应用范围
GB 1693 — 81
（1989年确认）
代替GB1693—79
本标准适用于将试样置于频率为50H2的交变电场下，测定其介质损耗角正切值和电容，并通过电容计算出介电常数。
2试样
2.1试样尺寸：如表1所示。
正方形（圆形）
100（100）
长100
1.软质橡胶为1±0.2
2，硬质橡胶为2±0.2
2.2试样的其它要求应符合GB527-~76的规定。2.3试样应用蘸有溶剂（对试样不起腐蚀作用）的布擦洗。度
不少于三个
2.4一般处理应将试样放在温度为23±2℃和相对湿度为65±5%的条件下处理24小时以上。2.5当试样的处理有特殊要求时，可按产品标准规定。3仪器
3.1电极材料：如表2所示。
电极材料
铝箔或锡箱
导电橡胶
导电粉末
导电溶液
3.2电极尺寸
规格要求
铝箱或镉箱应退火，厚度为0.01mm左右，用凡士林油、变压器油、硅油或其他适当的油作粘接剂体积电阻系数不大于300s·cm（交流），邵氏A型硬度为40～60度，表面光滑平整
表面可镀防腐蚀的金属层，键层应均匀一致，工作面的光洁度不低于√7
石墨粉、银粉、铜粉等
1 %氯化钠水溶液等
3.2.1板状试样电极如图1，电极尺寸见表3。国豪标准总局发布
中华人民共和国化学工业部提出124
发平标行业高英费下
适用范围
接触电极用
接触电极用
一般作辅助电极。对软
质试样作接触电极用
管状试样内电极用
管状试样内电极用
1981年11月1日
西北橡胶工业制品研究所起草
GB 1693—81

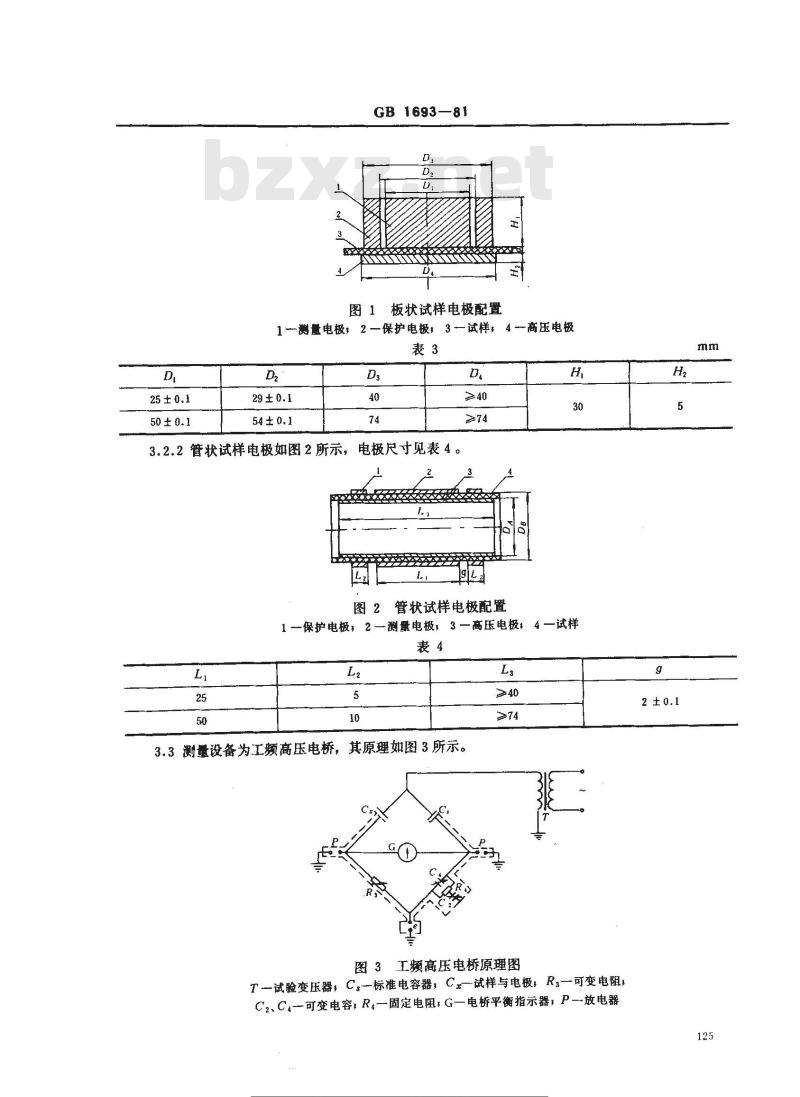

板状试样电极配置
1 -测量电极，2—保护电极，3一试样，4 商压电极表3
3.2.2管状试样电极如图2所示，电极尺寸见表4。2
图2管状试样电极配置
1保护电极，2一测量电极，3一高压电极，4—试样表4
3.3测量设备为工频高压电桥，其原理如图3所示。L3
图3工频高压电桥原理图
T一试验变压器，Cs-标准电容器，C一试样与电极，R3一可变电阻,C2、C-可变电容，R一固定电阻：G一电桥平衡指示器，P一放电器标性授授网
各炎标准行业资料党费下载
GB 1693—81

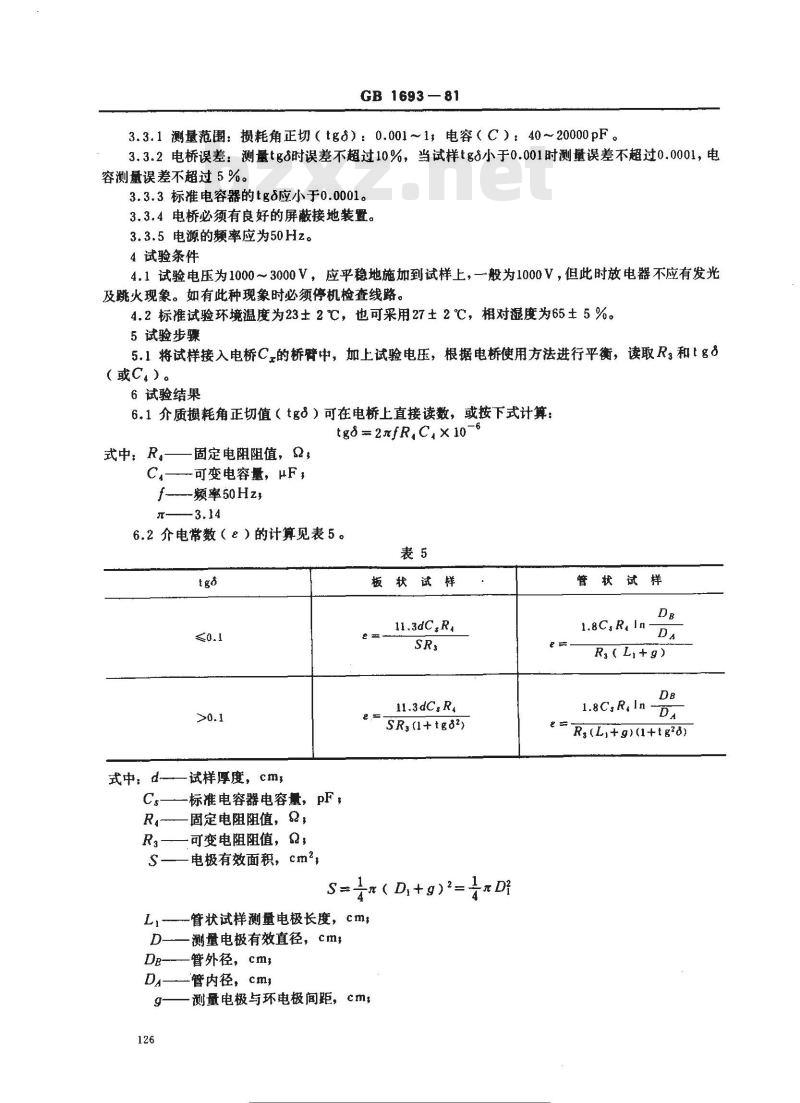

3.3.1测量范围：损耗角正切（tg8）：0.001~1，电容（C）：40～20000pF。3.3.2电桥误差：测量tgs时误差不超过10%，当试样tgg小于0.001时测量误差不超过0.0001，电容测量误差不超过 5 %。
3.3.3标准电容器的tgo应小于0.0001。3.3.4电桥必须有良好的屏蔽接地装置。3.3.5电源的频率应为50Hz。
4试验条件
4.1试验电压为1000～3000V，应平稳地施加到试样上，一般为1000V，但此时放电器不应有发光及跳火现象。如有此种现象时必须停机检查线路。4.2标准试验环境温度为23士2℃，也可采用27±2℃，相对度为65±5%。5试验步骤
5.1将试样接入电桥C的桥臂中，加上试验电压，根据电桥使用方法进行平衡，读取R3和tg8（或C。）。
6试验结果
6.1介质损耗角正切值（tg）可在电桥上直接读数，或按下式计算：tgo = 2元fR,C × 10-6
式中：R.——固定电阻阻值，
C,—可变电容量，μF,
频率50Hz，
6.2介电常数（ε）的计算见表5。tgo
式中： d——
-试样厚度，cms
一标准电容器电容量，pF，
R—固定电阻阻值，α，
一可变电阻阻值，2,
S——电极有效面积，cm\，
板状试样
11.3dCsR.
SRs(+tg83)
-(D,+g)?=
L,-管状试样测量电极长度，cm,D——测量电极有效直径，cm，
Dp———管外径，cm,
Da——管内径，cmg
测量电极与环电极间矩，cm，
化德欧
各类标注行业资料竞责下载
管状试样
1.8CsR,In
R(L,+g)
1.8C,R,In
Rs(L,+g)(1+tg28)

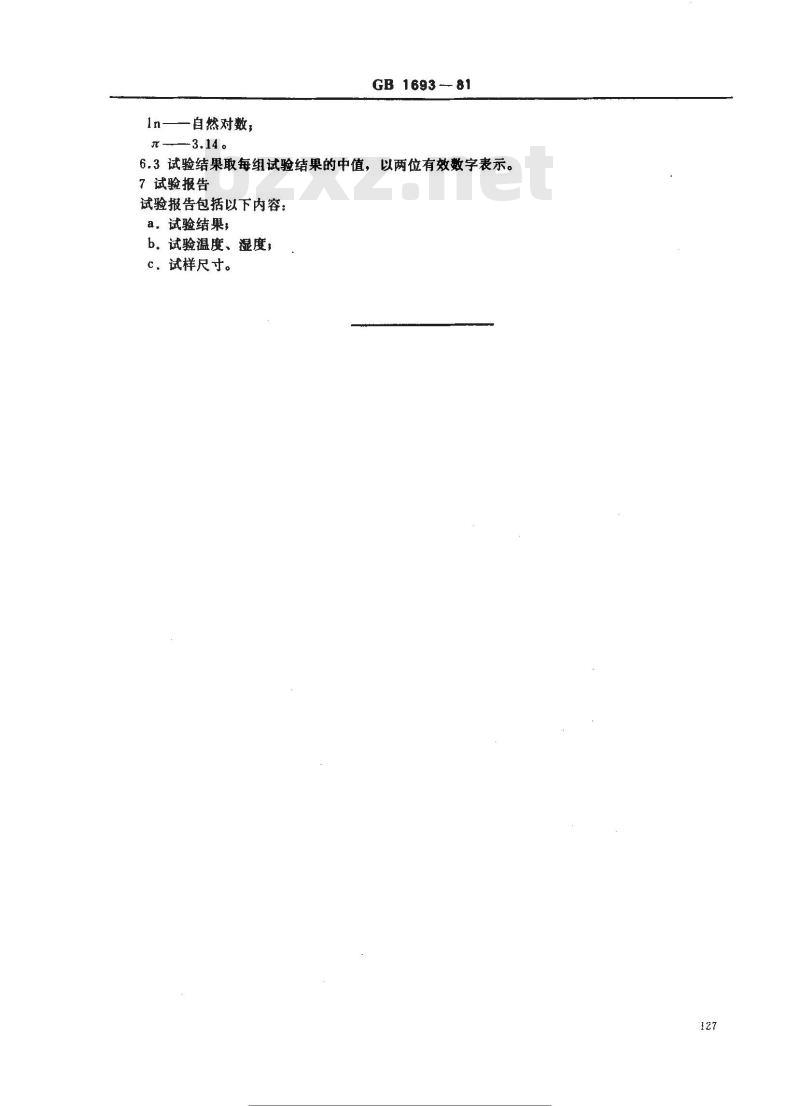

1n——自然对数，
t ---3.14。
GB169381
6.3试验结果取每组试验结果的中值，以两位有效数字表示。了试验报告
试验报告包括以下内容：
a.试验结果，
b。试验温度、湿度，
c．试样尺寸。
