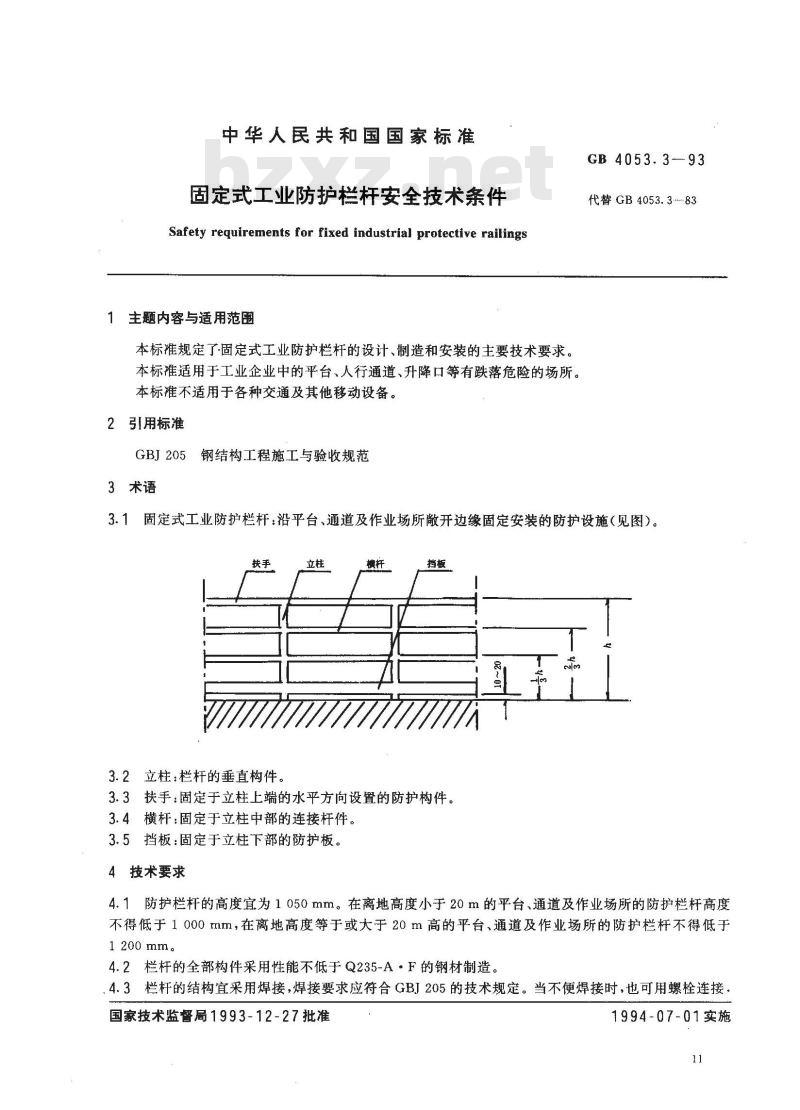

中华人民共和国国家标准
固定式工业防护栏杆安全技术条件Safety requirements for fixed industrial protective railings1主题内容与适用范围
本标准规定了固定式工业防护栏杆的设计、制造和安装的主要技术要求。本标准适用于工业企业中的平台、人行通道、升降口等有跌落危险的场所。本标准不适用于各种交通及其他移动设备。2引用标准
GBJ205钢结构工程施工与验收规范3术语
GB4053.3-93
代替GB4053.3.-83
3.1固定式工业防护栏杆：沿平台、通道及作业场所开边缘固定安装的防护设施（见图）。扶手
3.2立柱：栏杆的垂直构件。
立柱，
3.3扶手：固定于立柱上端的水平方向设置的防护构件。3.4横杆：固定于立柱中部的连接杆件。3.5挡板：固定于立柱下部的防护板。4技术要求
4.1防护栏杆的高度宜为1050mm。在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1000mm，在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。www.bzxz.net
4.2栏杆的全部构件采用性能不低于Q235-A·F的钢材制造。4.3栏杆的结构宜采用焊接，焊接要求应符合GBJ205的技术规定。当不便焊接时，也可用螺栓连接。国家技术监督局1993-12-27批准1994-07-01实施

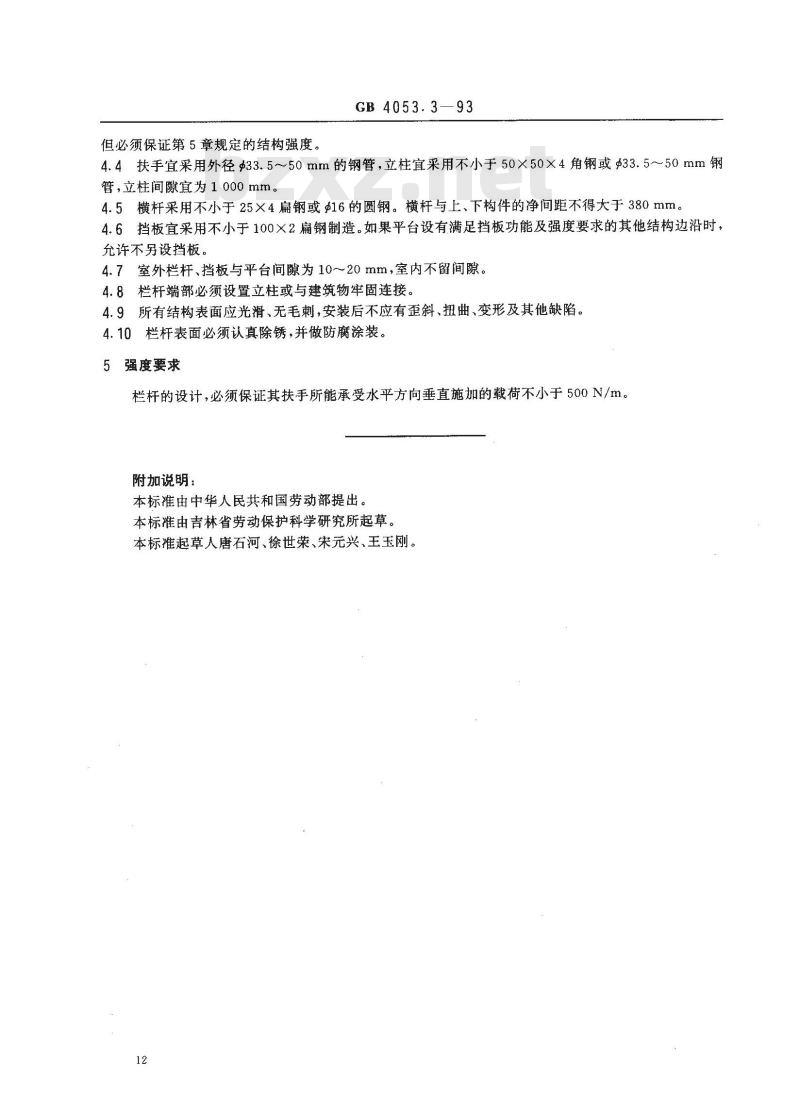

但必须保证第5章规定的结构强度。GB 4053.3—93
4.4扶手宜采用外径33.5～50mm的钢管，立柱宜采用不小于50×50×4角钢或33.5~50mm钢管，立柱间隙宜为1000mm。
4.5横杆采用不小于25×4扁钢或$16的圆钢。横杆与上、下构件的净间距不得大于380mm。4.6挡板宜采用不小于100×2扁钢制造。如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。
4.7室外栏杆、挡板与平台间隙为10-~20mm，室内不留间隙。4.8栏杆端部必须设置立柱或与建筑物牢固连接。4.9所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。4.10栏杆表面必须认真除锈，并做防腐涂装。强度要求
栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于500N/m。附加说明：
本标准由中华人民共和国劳动部提出。本标准由吉林省劳动保护科学研究所起草。本标准起草人唐石河、徐世荣、宋元兴、王玉刚。12
