【国家标准(GB)】 增塑剂灰分的测定

中华人民共和国国家标准免费标准bzxz.net

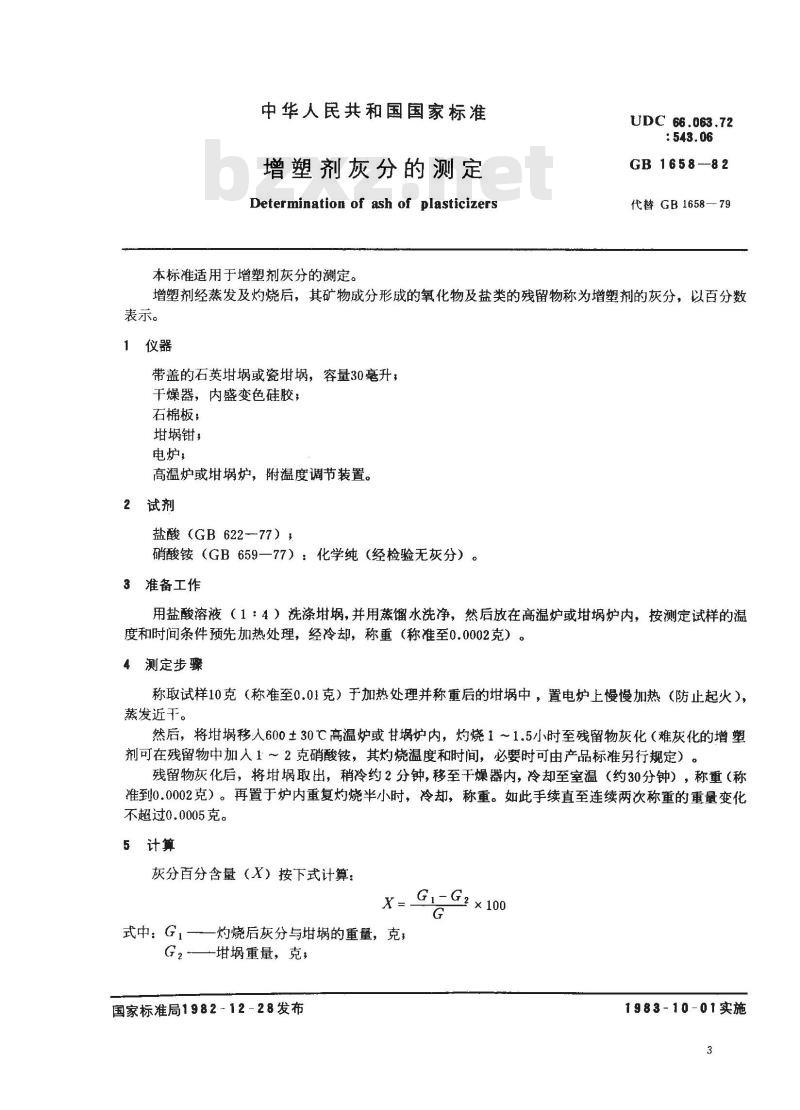

增塑剂灰分的测定
Determination of ash of plasticizers本标准适用于增塑剂灰分的测定。UDC 66.063.72
GB 1658--82
代替GB1658—79
增塑剂经蒸发及灼烧后，其矿物成分形成的氧化物及盐类的残留物称为增塑剂的灰分，以百分数表示。
带盖的石英埚或瓷埚，容量30毫升；干燥器，内盛变色硅胶；
石棉板；
邯埚钳，
电炉，
高温炉或埚炉，附温度调节装置。2试剂
盐酸（GB62277）
硝酸铵（GB659—77）：化学纯（经检验无灰分）。3准备工作
用盐酸溶液（1：4）洗涤埚，并用蒸馏水洗净，然后放在高温炉或埚炉内，按测定试样的温度和时间条件预先加热处理，经冷却，称重（称准至0.0002克）。4测定步骤
称取试样10克（称准至0.01克）于加热处理并称重后的埚中，置电炉上慢慢加热（防止起火），蒸发近干。
然后，将埚移人600±30℃高温炉或甘埚炉内，灼烧1～1.5小时至残留物灰化（难灰化的增塑剂可在残留物中加人1～2克硝酸铵，其灼烧温度和时间，必要时可由产品标准另行规定）。残留物灰化后，将埚取出，稍冷约2分钟，移至干燥器内，冷却至室温（约30分钟），称重（称准到0.0002克）。再置于炉内重复灼烧半小时，冷却，称重。如此手续直至连续两次称重的重量变化不超过0.0005克。
5计算
灰分百分含量（X）按下式计算：X-Gr-G2×100
式中：G,——
一灼烧后灰分与埚的重量，克，G2埚重量，克；
国家标准局1982-12-28发布
1983-10-01实施

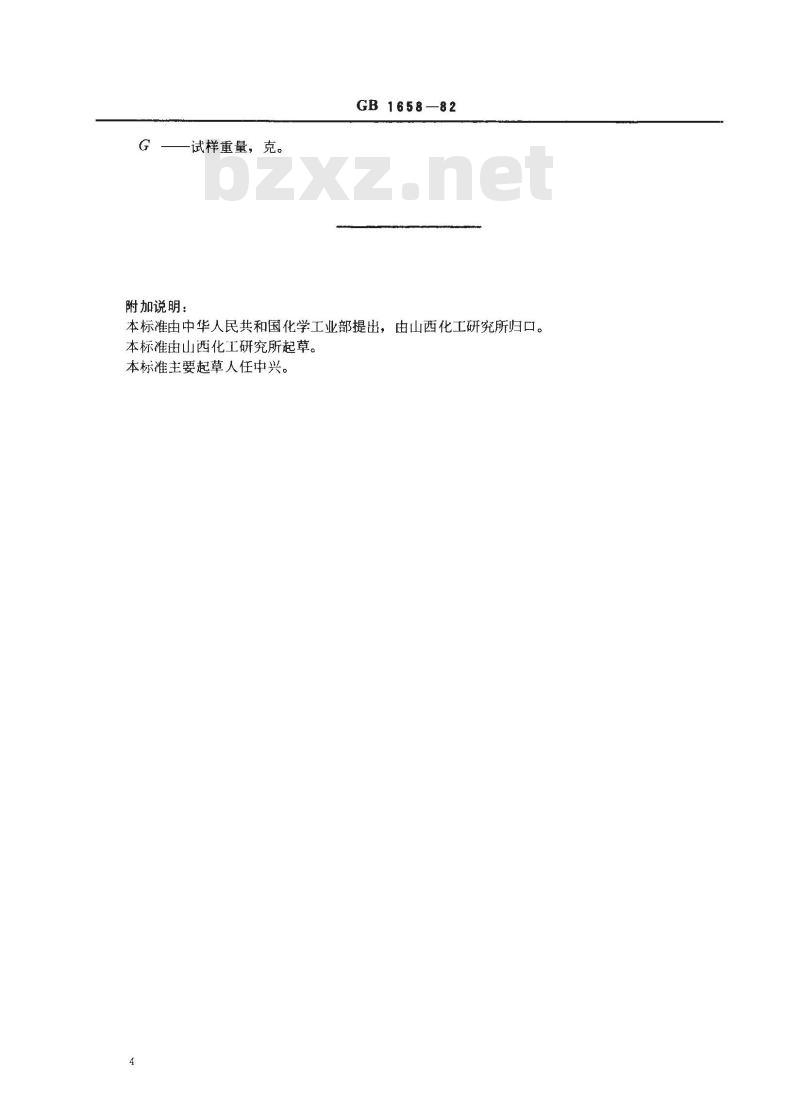

试样重量，克。
附加说明：
GB1658—82
本标准由中华人民共和国化学工业部提出，由山西化工研究所归口。本标准由山西化工研究所起草。本标准主要起草人任中兴。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
