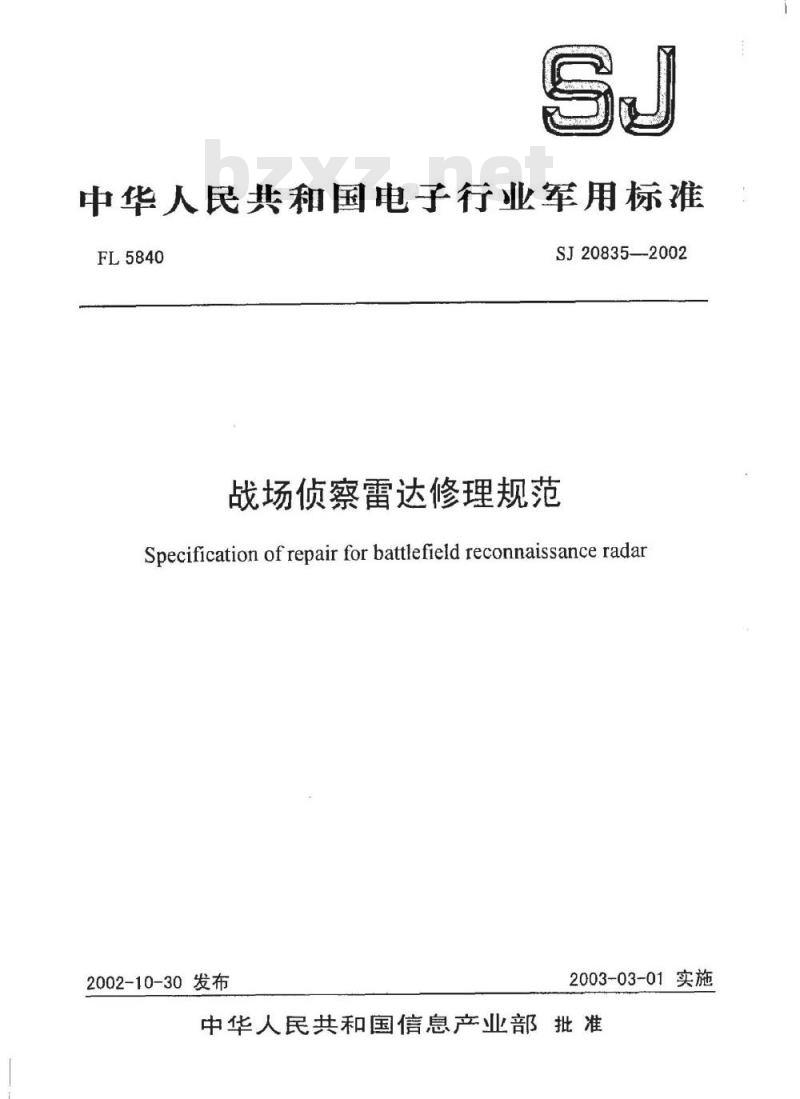

【电子行业标准(SJ)】 战场侦察雷达修理规范

中华人民共和国电子行业军用标准FL5840
SJ20835—-2002
战场侦察雷达修理规范
Specification of repair for battlefield reconnaissance radar2002-10-30发布
2003-03-01实施

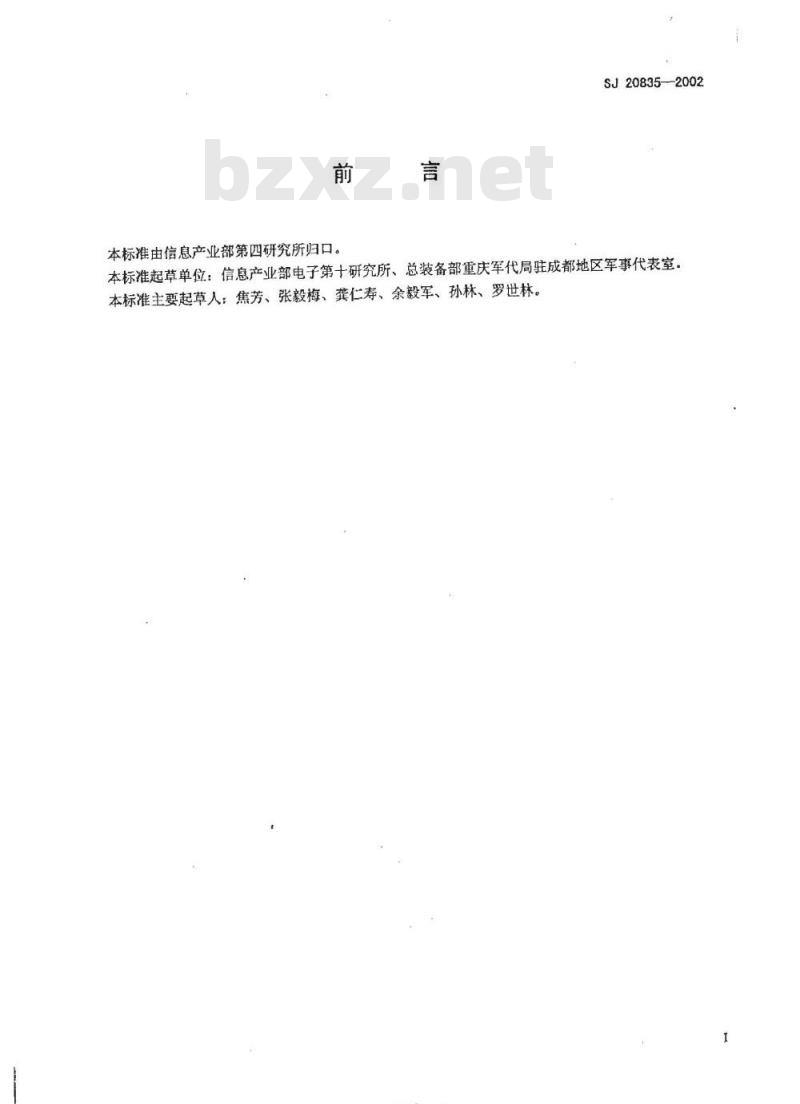

中华人民共和国信息产业部批准言
SJ208352002
本标准由信息产业部第四研究所归口。本标准起草单位：信息产业部电子第十研究所、总装备部重庆军代局驻成都地区军事代表室。本标准主要起草人：焦芳、张毅梅、龚仁寿、余毅军、孙林、罗世林。iKAoNiikAca=
1范围
战场侦察雷达修理规范
SJ20835-—2002
本标准规定了战场侦察雷达（以下简称雷达）的修理级别、修理方法及修理过程管理。本标准适用于战场侦察雷达的修理。2引用文件
下列文件中的有关条款通过引用而成为本标准的条款凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适期本标准，但提倡使用本标准的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用受伴。其最新版报适用于体标准
GJB2961-97修理级别分标
3术语和定义
下列术语和定义适用于本标准
3.1修理级别levelofrepai
指承担不同修理任务的客种层次。3.2调试regufate
对雷达系统（整机）或分系统（组查）的可调节部分进行调节以便其送到规定的技术指标要求。Ary
3.3测试test
设备对雷达系统（整机）或分系统（维合）的各项指标进行测量。利用仪器、
4一般要求
修理级别
战场侦察雷达的修理级别接实施修理的部门分为三级：a）基层级：集团军、师、旅修理分队和使用分队；中继级：军区级修理机构：
基地级：总部专业修理厂或产嘉承制单位c)
4.2修理保障要求
基层级的保障要求
随机工具和仪器；
应配备雷达及配套设备的设备清单、使用说明书、技术说明书、履历书、设备维修资料：随机备件。
中继级的保障要求
应配备雷达及配套设备的设备清单、使用说明书、技术说明书、技术勤务修理及图册：a)
万用表、示波器、频谱仪、视频毫伏表、回波箱、雷达专用负载、数字电压表及专用设备和工具：
配备可更换单元。
SJ20835—2002
4.2.3基地级的保障要求
a）应配备雷达及配套设备的设备清单、使用说明书、技术说明书、验收规范、全套生产图样、技术勤务修理及图册；
b）万用表、示波器、频谱仪、视频毫伏表、回波箱、雷达专用负载、数字电压表、逻辑分析仪、外触发脉冲信号源、功率计、定向耦合器、衰减器、噪声源、标量网络分析仪及专用设备和工具等：
）配备完整的可更换单元、维修雷达所需的各种零部件、元器件。4.3修理要求内容
应包括雷达及其配套设备的修理。4.4修理人员的职责
4.4.1修理总负责人
负责审批修理计划、修理工作的日常进行、修理质量的保证和安全管理、工作协调及对全部参修人员的指挥。
4.4.2技术总负责人
制定修理计划、负责修理期间的技术领导工作、处理修理中的技术问题和质量保证工作。4.4.3修理技术人员
负责处理修理中的一般技术问题并参与修理和指导修理作业人员的工作。4.4.4修理作业人员
根据修理要求直接承担各项修理施工作业。4.5修理人员的技术培训
应对各级负责人及修理技术人员进行技术培训，重点了解现代维修管理理论和知识，了解雷达系统的组成、性能及新器件、新工艺、新技术。4.6修理类型及修理任务
4.6.1修理类型
修理类型分为小修、中修、大修，一般由中继级按雷达等效服役年限和实际使用情况及故障性质确定修理类型，主管技术部门审定。4.6.2修理任务
4.6.2.1基层级的任务（小修）
a）完成日、周、季、年维护及特定维护；b）使用随机备件排除故障。
4.6.2.2中继级的任务（中修）
a）视情更换寿命到期的元器件；b）对机械零部件、波导器件进行保养维护；c）有条件情况下，可进行印制板检修，更换失效元器件：d）对相关的指标进行调试和测试。4.6.2.3基地级的任务《大修）
对机械零部件进行修理和更换；a)
对天线及微波器件进行调试和更换；对印制板进行检修，更换失效元器件：TKAoNiKAca
d）对雷达进行全面的调试和测试。4.7雷达修理过程
SJ20835—2002
4.7.1收集修理信息
待修雷达的生产年限、等效服役年限、实际使用情况及出现故障的详细情况，雷达送修前的修理履历及送修时的装备齐套情况。4.7.2制定修理计划与实施方案
4.7.2.1制定修理计划
根据收集的修理信息制定修理计划，其内容一般包括：a)
修理任务范围；
所需资源：Www.bzxZ.net
经费预算：
进度安排：
修理要求。
4.7.2.2方案的制定与实施
对雷达进行技术检查，登记故障关联部分的状态；a)
根据修理计划制定和审查修理方案：b)
由技术总负责人组织评审小组对修理方案进行评审：c
d）按修理方案实施修理，并做好修理记录。4.7.3复查与验收
4.7.3.1复查
修理完成后应组织复查内容包括：修理启的雷达是否符合全部要求：a)
雷达修理后对其他接日部分有无影响，雷达其老功能是否正常b)
。）修理记录是否真实，无漏。4.7.3.2验收
由送修方负责组织验收工作，修理总负责人、修理方技术负责人必须参加。检查故障修复情况
检验雷达系统功能：
对系统主要技术指标进行测
检查修理记录：
检查雷达设备齐套情况。
5详细要求
INPORMA
5.1基层级的检查和修理
5.1.1在使用过程中发现雷达工作不正常后，利用BIT及指示灯等功能定位故障。5.1.2断开雷达电源，打开机箱清除机内灰尘。5.1.3查看机内有无断线，印制板有无异常现象。5.1.4更换故障部位需更换的单元，修复断线、接触不良等故障。5.1.5在履历书上填写故障出现情况及处理情况。5.1.6如基层级无法排除故障，应上报上级单位请求巡修或中继级进行修理。3
SJ20835—2002
5.2中继级的检查和修理
5.2.1系统的检查和修理
5.2.1.1送修设备应具有产品履历书、修理档案、送修单位提供的雷达使用情况及故障情况。5.2.1.2首先要进行整机外观检查、分系统外观检查。5.2.1.3分系统功能及主要技术指标的检查。5.2.1.4根据5.1.1及5.1.3条检查情况，按系统修理流程图（见图1）制定修理方案并实施修理。系统检查
制定实施修理方案
清洗、修理、维护
分系统（组合）整理、调试
及指标测试
合格？
系统（整机）调试
系统（整机）指标测试
合格？
系统修理流程图
5.2.1.5对分系统（组合）修理时首先进行清洗，清洗方法如下：a）印制板电路的灰尘用毛刷清除干净，印制板上的污渍使用镊子夹住沾酒精的棉球擦洗，擦洗后4
-rKANiKAca-
SJ20835—2002
用干棉球擦干；
b）清洗传动部分的油腻，使用不掉毛的毛刷沾汽油清洗，待汽油挥发完后，均匀涂上低温润滑油脂：
波导内腔污渍使用绸布沾酒精擦洗，待酒精挥发完后才可安装：d)
设备内部金属件锈蚀处使用棉纱沾汽油擦拭（如果擦拭不掉用细纱纸打磨），锈迹擦除后涂上油脂（或用汽油将机油清洗干净再涂上清漆）：分系统（组合）表面漆皮脱落时，将脱落处用沾汽油棉球擦拭干净，再进行补漆。e
5.2.1.6进行分系统修理、调试和指标测试。5.2.1.7系统(整机)调试及指标测试。5.2.1.8验收。
5.2.2分系统的检查和修理
5.2.2.1天馈分系统的检查和修理。外观检查：主要检查天线及馈源有无变形、有无碰伤.a
检查旋转关节吸软波导部分有无机械损伤，紧固螺钉有无松动一波导密封窗是否损坏；清洗：见5.21.5，应着重清洁与密封窗连接的波导内腔：b)
c）修理：更换已到寿命期的电真空器件和损伤部件；d）进行调试和指标测试
5.2.2.2发射分系统的检查和修理图司）外观检查查有无碰伤、螺钉是否松动b）清洗：现3215：
检查发射机供电电源：
功能检查检查发射机输出功率及频，检控保电路能否起到保护作用；d
更换已到寿命期的电真空器件；对发现的问题进行修理
测试发射分系统指标
5.2.2.3接收分系统的检查和修理外观检查：检查有无碰伤、螺钉是否松动；a
清洗，见5.2.1.5；
检查接收机供电电源：
功能检查：检查本振锁定情况、视频输出橘度及输出噪声电压、接收机噪声系数或灵敏度；对发现的问题进行修理；
测试接收分系统指标。
天控测角分系统的检查和修理
外观检查：检查有无碰伤、螺钉是否松动；清洗：见5.2.1.5；
检查天控测角分系统供电电源；功能检查：检查控制方式及天线的运转情况、跟踪情况下输出的角度数据和天线俯仰角度控制情况：
对发现的问题进行修理：
SJ20835—2002
f)）测试天控测角分系统指标。5.2.2.5显控分系统的检查和修理a
外观检查：检查有无碰伤、螺钉是否松动；清洗：见5.2.1.5；
检查显控分系统供电电源：
功能检查：检查显示器画面光标、字符、提示的显示情况和BIT工作情况d)
对发现的间题进行修理；
测试显控分系统指标。
5.2.2.6信号处理分系统的检查和修理外观检查：检查有无碰伤、螺钉是否松动；a)
清洗：见5.2.1.5；
检查信号处理分系统供电电源；功能检查：检查信号处理机门限调节和信号处理机对接收机输出噪声信号的发现情况：对发现的问题进行修理；
测试信号处理分系统指标。
5.2.2.7雷达配套设备的检查和修理雷达系统的主要配套设备包括：载车、拖车、油机发电机组、GPS接收机、电子磁罗盘、电台等其检查方法如下：
a）外观检查：检查有无碰伤、螺钉是否松动：b）清洗：见5.2.1.5：
检查供电电源：
d）功能检查；
对发现的间题进行修理；
f）测试指标。
5.2.2.8问题处理
不能解决的问题应送基地级进行修理。5.3基地级的检查和修理
5.3.1检查修理内容应按5.2.1、5.2.2.1、5.2.2.2、5.2.2.3、5.2.2.4、5.2.2.5、5.2.2.6、5.2.2.7的要求进行。
5.3.2按产品规范要求对雷达进行调试和测试。5.3.3验收。
5.4修理记录和修理档案的建立
5.4.1修理记录
每次修理完成后，必须做好修理记录，修理记录表的格式参见附录A，修理记录表的内容主要包括：设备名称，送修单位，送修负责人，a)
修理类型：
修理起止日期：
故障现象及产生原因；
修理器材使用情况；
KAoNiKAca-
领回日期，领回负责人。
5.4.2修理档案管理
修理档案由修理单位统管理。
6修理设备的保养
6.1修理工具的保养
修理工具应保持完好、齐全。
6.2测量仪器的保养
测量仪器应定期由计量单位校准标定。SJ20835—2002
SJ20835--2002
修理记录表的格式参见表A.1。
送修单
位地址
负责人
故障情况及故障产生原因：
修理内容及修理结果：
单元名称
器材使
用情况
注：需要时，可增加附页。
附录A
（资料性附录）
修理记录表
表A.1修理记录表
负责人
设备齐
套情况
器材名称
TTKAoiKAca-
修理单位
负责人
修理技术负
器材位号
中华人民共和国
电子行业军用标准
战场侦察雷达修理规范
SJ20835--2002
中国电子技术标准化研究所
中国电子技术标准化研究所
中国电子技术标准化研究所发行电话：（010）84029065传真：（010）64007812地址：北京市安定门东大街1号
邮编：100007
网址：cesi.ac.cn
印张：
开本：880×1230
2003年4月第一版
字数：24千字
2003年4月第一次印刷
版权专有
不得翻印
举报电话：（010）64007804
