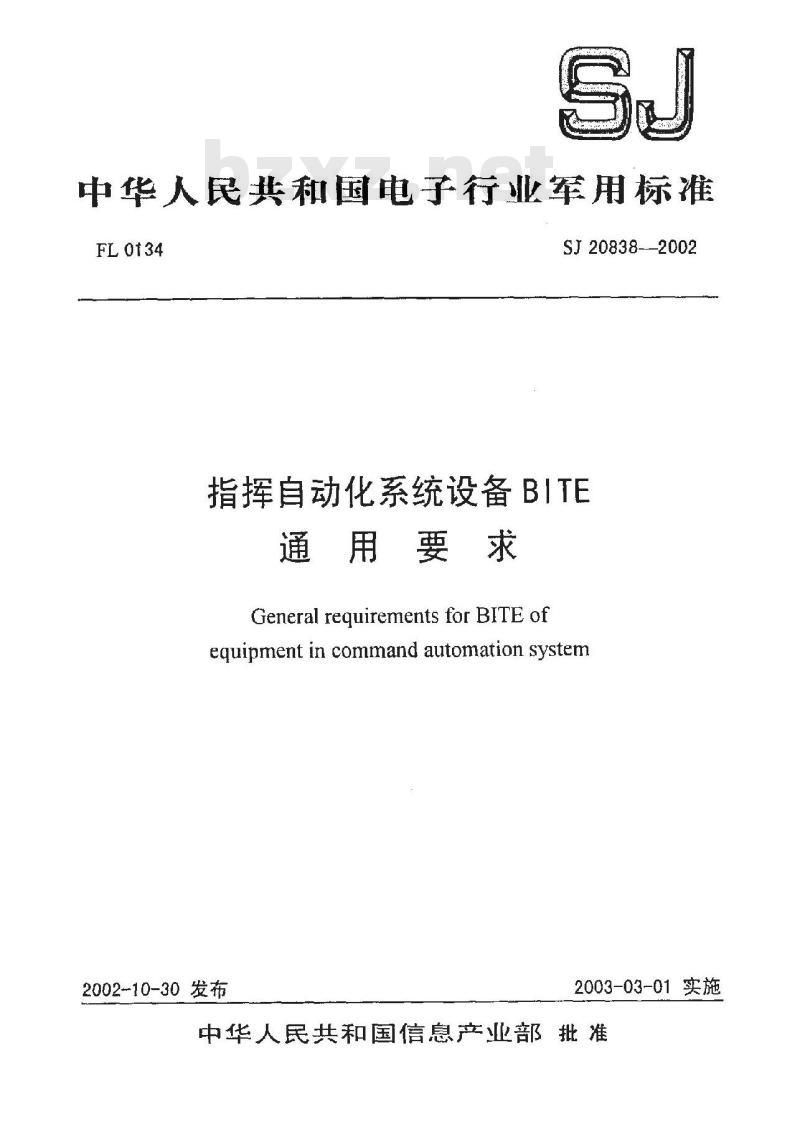

中华人民共和国电子行业军用标准FLot34
SJ 20838-2002
指挥自动化系统设备BITE
通用要求
General requirements forBITE ofequipment in command automation system2002-10-30发布
2003-03-01 实施

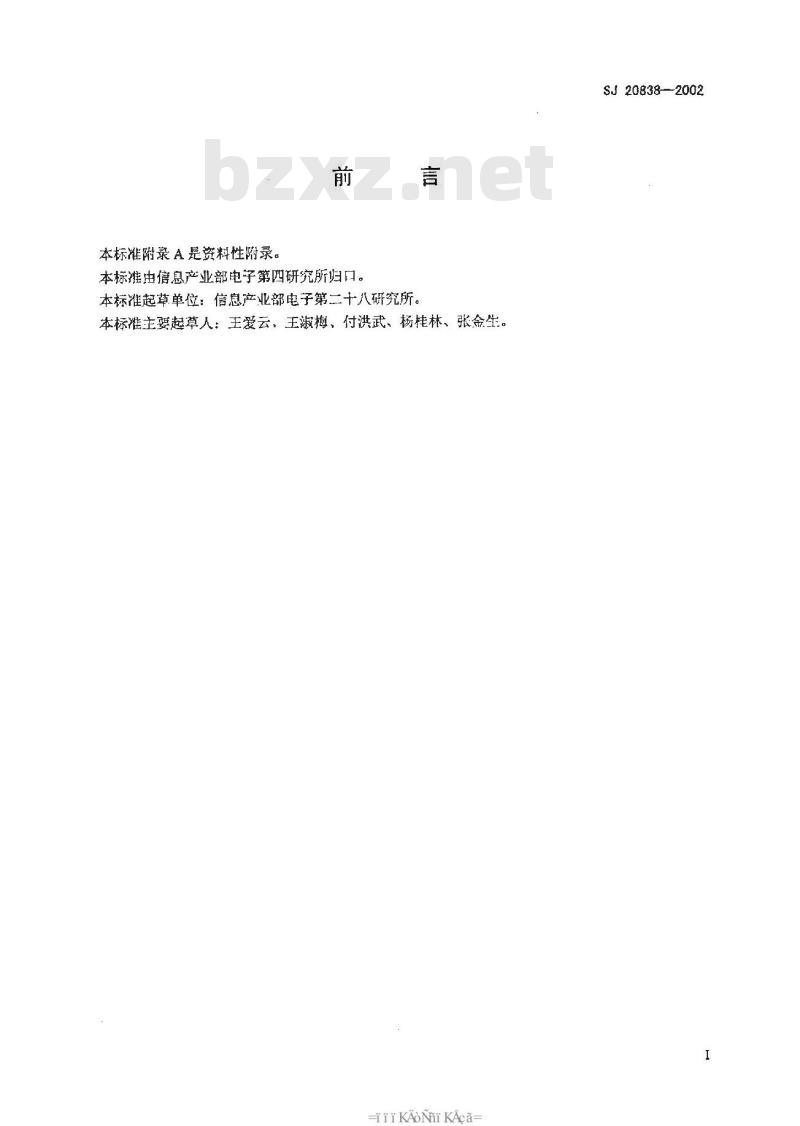

中华人民共和国信息产业部批准本标准附录A是资料性附录。
本标准由信息产业部电子第四研究所归口。本标准起草单位：信息产业部电子第二十八研究所。言
本标准主要起草人：主爱云，王淑梅、付洪武、杨林、张金生。-iiKAoNiKAca=
$J 20838—2002

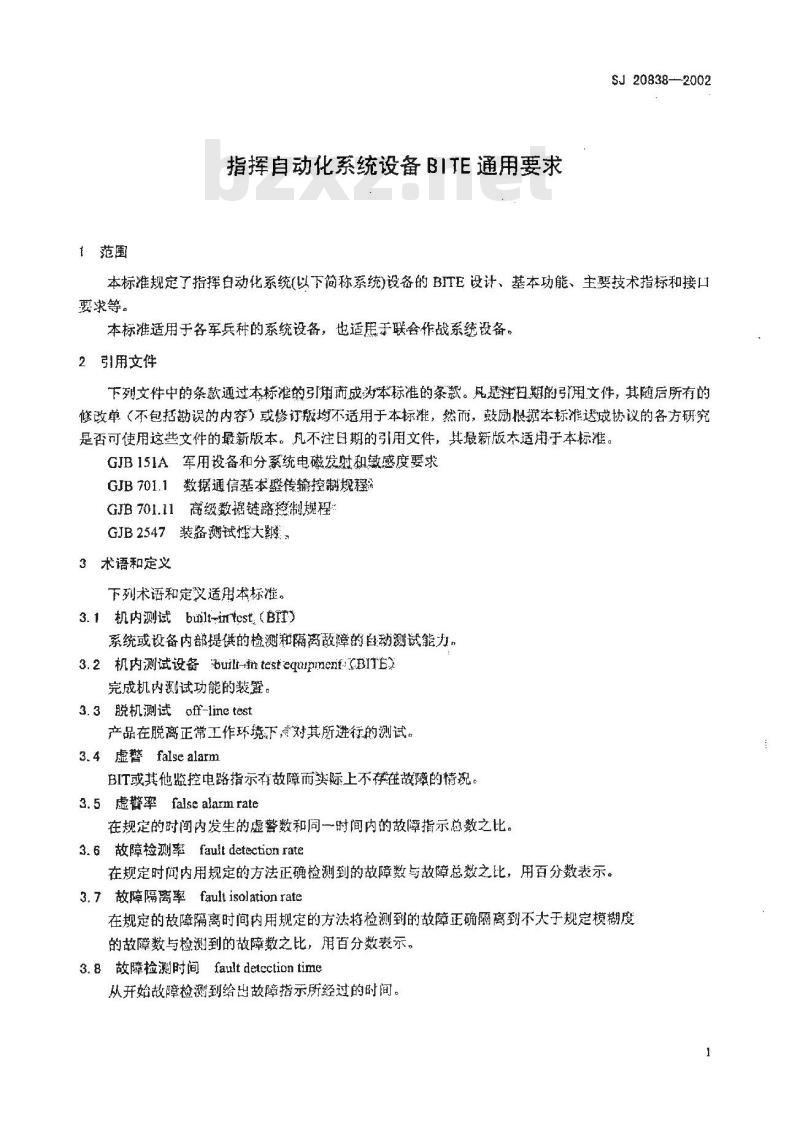

1范围
指挥自动化系统设备BITE通用要求SJ20838-2002
本标准规定了指挥白动化系统(以下简称系统)设备的BITE设计、基本功能、主要技术指标和接口要求等。
本标准适用于各军兵种的系统设备，也适患于联会作战系统设备。2 引用文件
下列文件中的条款通过本标准的引市成为本标准的条款。风是注扫期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标送成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准。GJB151A军用设备和分系统电磁发射和缴感度要求GJB701.1数据通信基本传输控制规程GJB701.11高级数据链路控制规程：GJB2547装潮试性大纳
3术语和定义
下列术语和定义适用本标准。
3.1 机内测试 built-irtest（BT）系统或设备内部提供的检测和隔离敌障的自动测试能力，3.2 机内测试设备 built-ntestequipmenfBITE完成机内试功能的装置。
3. 3脱机测试off-line test
产品在脱离正常工作环境下，对其所进衔的测试。3.4虚警false alarm
BIT或其他监控电路指示有故障而实际上不存在故障的精说3.5虚警率false alarm rate
在规定的时闯内发生的虚警数和同一时间内的故障指示总数之比。3.6故障检测率fault detection rate在规定时问内用规定的方法正确检测到的故障数与故障总数之比，用百分数表示。3.7故障隔离率fault isolation rate在规定的故障隔离时间内用规定的方法将检测到的故障正确隔离到不大于规定模糊度的故障数与检测到的故障数之比，用百分数表示。3.8故障检测时间faultdetection time从开始故障检测到给出故障指示所经过的时间。--.
SJ20838—2002

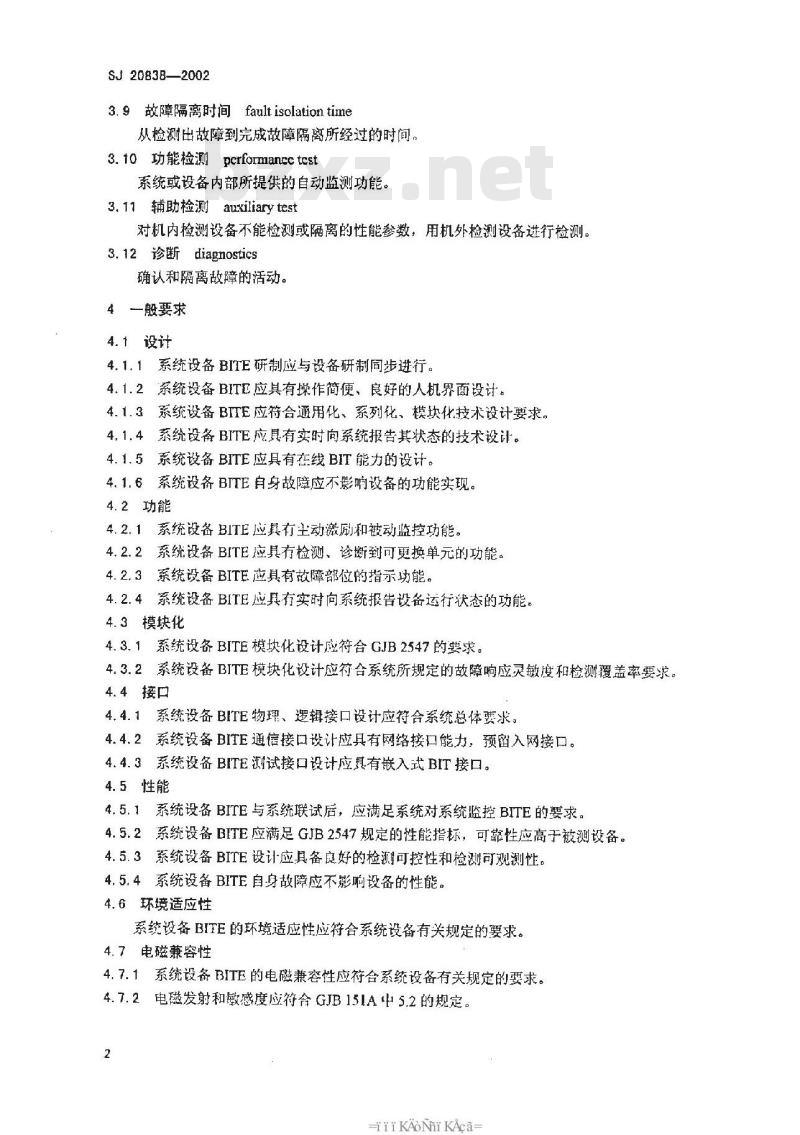

3.9故障隔离时间fault isolation time从检测出故障到完成故障隔离所经过的时间。3.to功能检测perfarmance test系统或设备内部所提供的自动监测功能。3.11辅助检测auxiliarytest
对机内检测设备不能检测或隔离的性能参数，用机外检测设备进行检测。3.12诊断diagnostics
确认和隔离故障的活动。
4般要求
4.1设计
4.1.1系统设备BITE研制应与设备研制同步进行。4.1.2系统设备BITE应具有操作简便、良好的人机界面设计。4.1.3系统设备BITE应符合通用化、系列化、模块化技术设计要求。4.1.4系统设备BITE应具有实时向系统报告其状态的技术设计。4.1.5系统设备BITE应具有在线BIT能力的设计。4.1.6系统设备BITE自身故障应不影响设备的功能实现。4.2功能
4.2.1系统设备BITE应具有主动激励和被动监控功能。4.2.2系统设备BITE应具有检测、诊断到可更换单元的功能。4.2.3系统设备BITE应具有故障部位的指示功能。4.2.4系统设备BITE应具有实时向系统报告设备运行状态的功能。4.3模块化
4.3.1系统设备BITE模块化设计应符合GJB2547的要求。4.3.2系统设备BITE模块化设计应符合系统所规定的故障响应灵敏度和检测覆盖率要求。4.4接口
4.4.1系统设备BITE物理、逻辑接口设计应符合系统总体要求。4.4.2系统设备BITE通信接口设计应具有网络接口能力，预留入网接口。4.4.3系统设备BITE试接口设计应具有嵌入式BIT接口。4.5性能
4.5.1系统设备BITE与系统联试后，应满足系统对系统监控BITE的要求。4.5.2系统设备BITE应满足GJB2547规定的性能指标，可靠性应高于被测设备。4.5.3系统设备BITE设计应具备良好的检可控性和检测可观测性。4.5.4系统设备BITE自身故障应不影响设备的性能。4.6环境适应性
系统设备BITE的环境适应性应符合系统设备有关规定的要求。4.7电磁兼容性
4.7.1系统设备BITE的电磁兼容性应符合系统设备有关规定的要求。4.7.2电磁发射和数感度应符合GJB15IA中5.2的规定。2
iiKAoNiKAca-

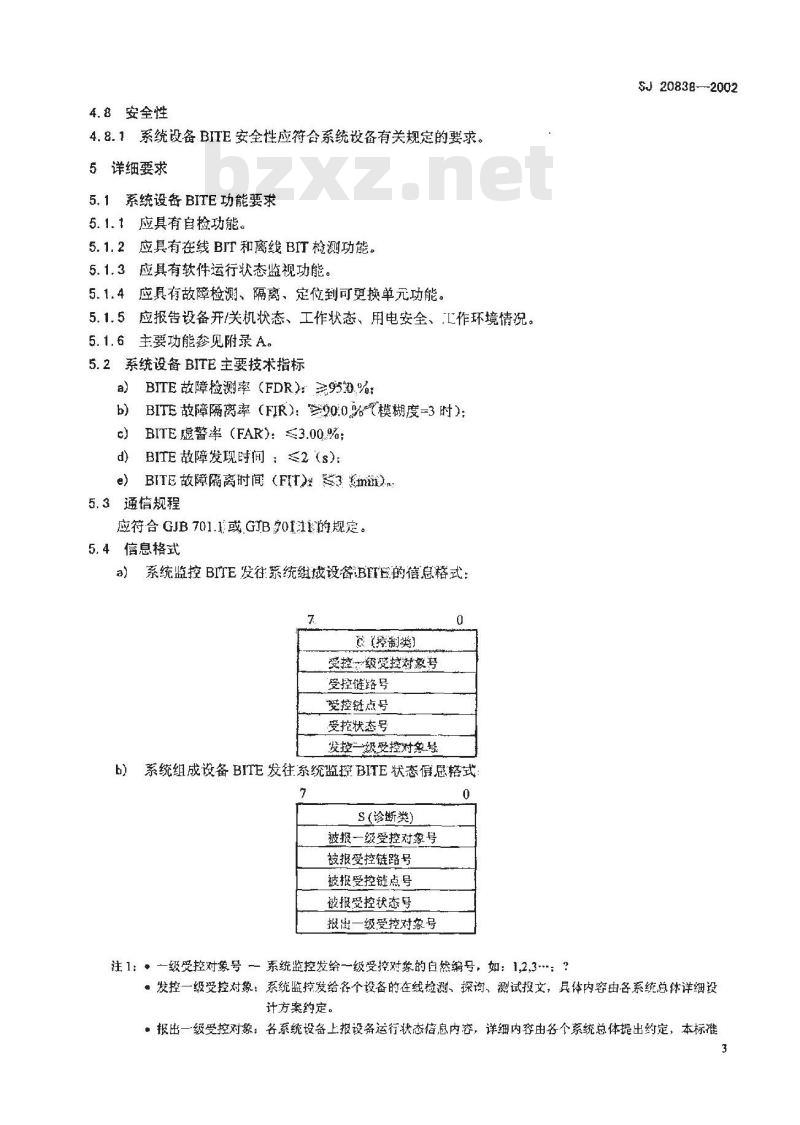

4.8安全性
4.8.1系统设备BITE安全性应符合系统设备有关规定的要求。5详细要求
5.1系统设备BITE功能要求
5.1.1应具有自检功能。
5.1.2应具有在线BIT和离线BIT检测功能。5.1.3应具有软件运行状态监视功能。5.1.4应具有故障检测、隔离、定位到可更换单元功能。5.1.5应报告设备开/关机状态、工作状态、用电安全、L作环境情况。5.1.6主要功能参见附录 A。
5.2系统设备 BITE主要技术指标a)
BITE故障检测率（FDR）：剪%：BITE故障隔离率（FIR）：0.0%模糊度-3时）：BITE虚警率（FAR)：≤3.00.%；BITE故障发现时间：≤2（s)：
BITE故障隔离时间（FITmn）
5.3通信规程
应符合GJB701.1或GJB70111的规定。5.4信息格式
a）系统监控BITE发往系统组戒设备BI的信息格式：7
煎控制类）
受控一级变控对象寻
受控链路号
受控链点号
受拖状态号
发控一级受控对象号
b）系统组成设备BITE发往系统监控BITE状态信思格式7此内容来自标准下载网
S(诊断类)
被报一级受控对象号
被报受控链路号
被报受控链点号
被报受控状态号
报出一级受控对象号
注1：·—级受控对象号—系统监控发给级受控对象的自然编号，如：1,2.3；？SJ20838--2002
·发控一级受控对象：系统监控发给各个设备的在线检测、探询、测试报文，具体内容由各系统总体详细设计方案约定。
·报出一级受控对象：各系统设备上报设备运行状态信息内容，详细内容由各个系统总体提出约定，本标推3
SJ 20838—2002
在5.5中列出基本报出信息
注2：链路号以一级受控对象为中心，信息传输的路径编号：注3：链点号信息传输路径上的可测点（或观测点）、可维修单元的自然编号：注4：状态号链点的当前状态(或出现异常)的自然编号。婚：状态号1：接收某路校验错：状态号2：某路发送不成功：
状态号3：通信线路差错超过阀值：状态号4：通信线路某路工作：
状态号5：通信线路某路离线维修。系统设备状态信息
设备正常：
设备降级工作；
设备完全失效；
设备局部故障；
设备整机物理破坏；
设备信息入径；
设备电子干扰：
设备离线维修：
天线工作状态：
达勤务报。
-KAoNrKAca
系统设备BITE主要功能见表A1。附录A
（资料性附录）
系统设备BITE主要功能
表A.1系统设备BITE主要功能
设备名称
雷达、达录取
计算机
指扑控凝台
码声器
线路监视切换器
系统监控
·雷达、雷达录取设备的在线/离线BII·录取设备功能模块BIT
·.需达情报光笔录入设备的 BIT光瑞机可更换单元EIT
、梦耀短波设备可更换单元BITF·卫星接收终端可更换单元单
·通信设备主机动态、静态BIT
SJ 20838—2002
·通信智能化的用广端口，数据端口在线/离线自检、故随定位到板级、部件级
、辑规主板、时钟、VO接斑
·选信接口的BIT
·计算机存储设备的BIT
·网络设备的BIT
，网终通信信道的BIT
+指择控制台设备的BIT
·指挥控制鲁设各网络节点的BI·码声器可更换单先的BIT
?码声器通信信道的BIT
·鹅声器与系统计算机接自的BT·功能模块级BIT
·接收/输出数据通/断BIT
·输入输出端口BIT
+网络监控T
：系统监控与系统训算机接口BII，网终信道BIT
