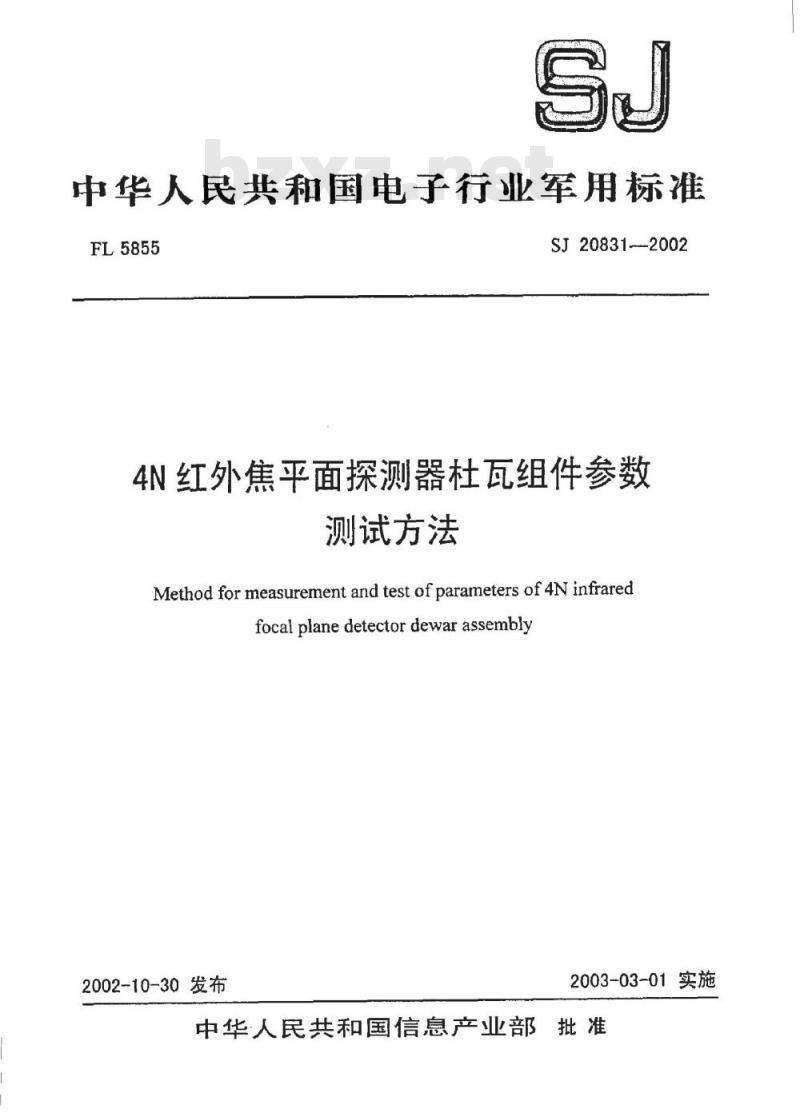

中华人民共和国电子行业军用标准FL5855
SJ20831--2002
4N红外焦平面探测器杜瓦组件参数测试方法
Method for measurement and test of parameters of 4N infraredfocal planedetectordewarassembly2002-10-30发布
2003-03-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准4N红外焦平面探测器杜瓦组件参数测试方法Method for measurement and test of parameters of 4N infraredfocal planedetectordewar assembly1范围
SJ20831-2002
1.1主题内容
本标准规定了4N红外焦平面探测器杜瓦组以下简称4N组件】的参数定义、测试方法和通用测试条件。
4N组件由4N红外焦平面探测器和柱死组成。4N红外焦平面探测器是带有4级时间延迟积分(TDI)电路的红外焦平面探测器。像元总数为4N个,电学通道总数病N个
1.2适用范围
4N组件测
本标准适用于
引用文件
本章无条文。
特性参数及相关量的定义
除另有规定外,下列定义均按过避定义本标准采用以
下定义
3.1黑体响应率brackbodyresponsivity黑体响应率是指探测器输山的电信多的基赖电压的均方根(开路)战基频电流的均方根(短路)与入射辐射功率的基频分量的均方根值之比。3.1.1通道响应率channefresponsivity在一定顿周期或行周期条伴下,在线性范围内,第1个通道内每单辐照功率产生的输出信号INEORMA
电压,符号为R,,单位为伏特瓦(V/W)3.1.2平均响应率averageresponsivity各有效通道响应率的平均值,符号为R,单位为伏特/瓦(V/W)。3.1.3响应率非均匀性responsivitynon-uniformity各有效通道响应率标准偏差与平均响应率的百分比,符号为。3.2失效通道defectivechannel
3.2.1死通道deadchannei
通道响应率小于平均响率1/A的通道,或大于平均响应率B倍的通道为死通道,死通道数记为d。本标准推荐A=B=4。
中华人民共和国信息产业部2002-10-30发布rKAoNiKAca
2003-03-01实施

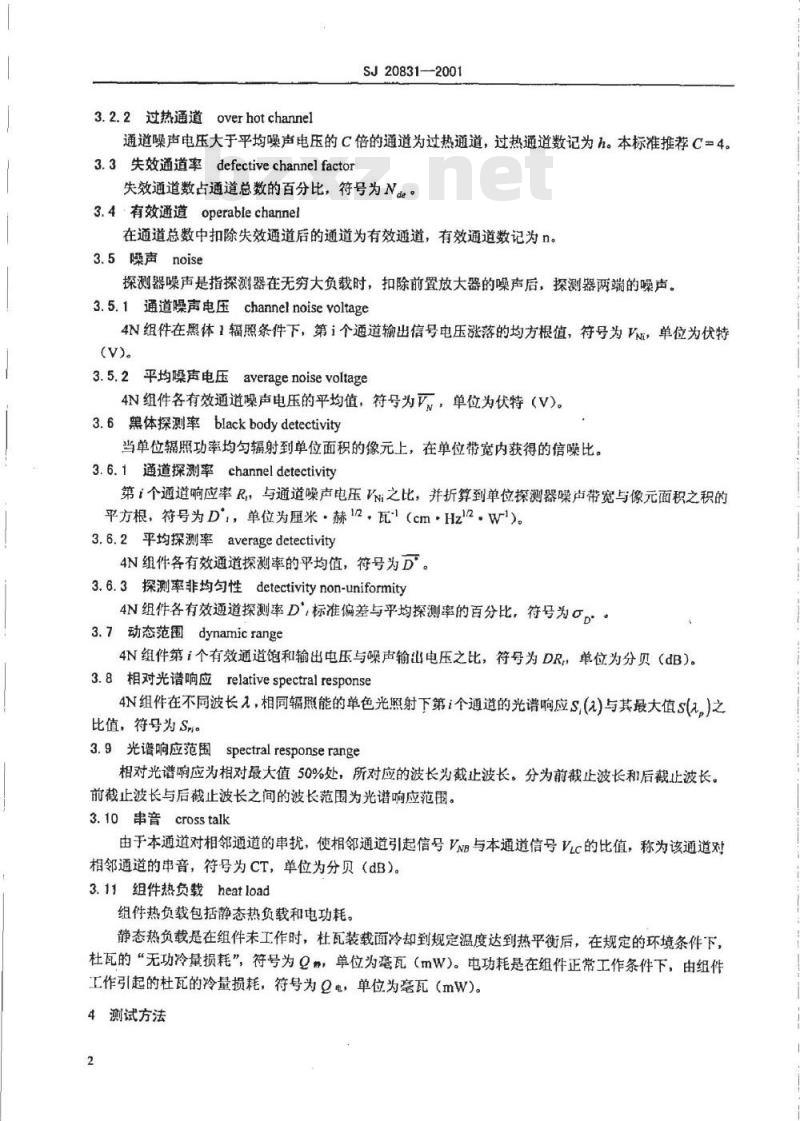

3.2.2过热通道overhotchannel
SJ20831—2001
通道噪声电压大于平均噪声电压的C倍的通道为过热通道,过热通道数记为h。本标准推荐C=4。3.3失效通道率defectivechannelfactor失效通道数占通道总数的百分比,符号为Nae。3.4有效通道operablechannel
在通道总数中扣除失效通道后的通道为有效通道,有效通道数记为n。3.5噪声noise
探测器噪声是指探测器在无穷大负载时,扣除前置放大器的噪声后,探测器两端的噪声。3.5.1通道噪声电压channelnoisevoltage4N组件在黑体1辐照条件下,第i个通道输出信号电压涨落的均方根值,符号为VN,单位为伏特(v)。
3.5.2平均噪声电压averagenoisevoltage4N组件各有效通道噪声电压的平均值,符号为V,单位为伏特(V)。3.6黑体探测率blackbodydetectivity当单位辐照功率均匀辐射到单位面积的像元上,在单位带宽内获得的信噪比。3.6.1通道探测率channeldetectivity第1个通道响应率R,与通道噪声电压VNi之比,并折算到单位探测器噪声带宽与像元面积之积的平方根,符号为D,单位为厘米·赫12,瓦(cm·Hz\2,W\))。3.6.2平均探测率averagedetectivity4N组件各有效通道探测率的平均值,符号为D。3.6.3探测率非均匀性detectivitynon-uniformity4N组件各有效通道探测率D标准偏差与平均探测率的百分比,符号为α3.7动态范围dynamicrange
4N组件第i个有效通道饱和输出电压与噪声输出电压之比,符号为DR,单位为分贝(dB)。3.8相对光谱响应relativespectralresponse4N组件在不同波长元,相同辐照能的单色光照射下第i个通道的光谱响应s,(a)与其最大值s(.)之比值,符号为Sr。
3.9光谱响应范围spectral responserange相对光谱响应为相对最大值50%处,所对应的波长为截止波长。分为前截止波长和后截止波长。前截止波长与后截止波长之间的波长范围为光谱响应范围。3.10串音crosstalk
由于本通道对相邻通道的串扰,使相邻通道引起信号V与本通道信号Vic的比值,称为该道对相邻通道的申音,符号为CT,单位为分贝(dB)。3.11组件热负载heatload
组件热负载包括静态热负载和电功耗。静态热负载是在组件未工作时,杜瓦装载面冷却到规定温度达到热平衡后,在规定的环境条件下,杜瓦的“无功冷量损耗”,符号为0,单位为毫瓦(mW)。电功耗是在组件正常工作条件下,由组件工作引起的杜瓦的冷量损耗,符号为9电:单位为毫瓦(mW)。4测试方法
SJ 20831-2001

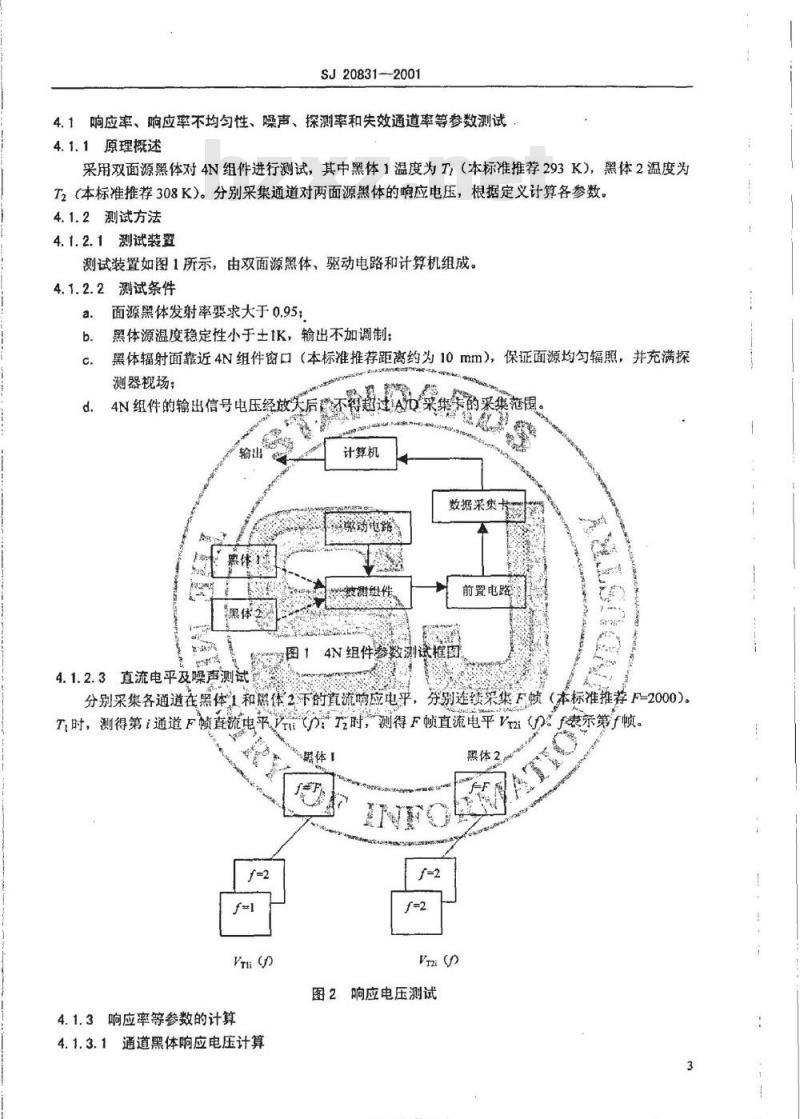

4.1响应率、响应率不均匀性、噪声、探测率和失效通道率等参数测试4.1.1原理概述
采用双面源黑体对4N组件进行测试,其中黑体1温度为T,(本标准推荐293K),黑体2温度为T2(本标准推荐308K)。分别采集通道对两面源黑体的响应电压,根据定义计算各参数。4.1.2测试方法
4.1.2.1测试装置
测试装置如图1所示,由双面源黑体、驱动电路和计算机组成。4.1.2.2测试条件
面源黑体发射率要求大于0.95;黑体源温度稳定性小于土IK,输出不加调制;黑体辐射面靠近4N组件窗口(本标准推荐距离约为10mm),保证面源均匀辐照,并充满探测器视场;
集卡的采集范围
4N组件的输出信号电压经放后不得超过AD采输出
黑体?
4.1.2.3直流电平及噪声测试
计算机
数据采集卡
璐动电路
感被测维件
图14N组件
数深据
前置电路
分别采集各通道在黑体1和照体2下的直流应电平,芬别连续采集F顿(本标准推荐F-2000)。T时,测得第i通道F顿流电平(n时,测得F顿直流电平V2:(表示第顺。黑体1
图2响应电压测试
4.1.3响应率等参数的计算
4.1.3.1通道黑体响应电压计算
黑体2
YiKAoNiKAca-
SJ20831—2001

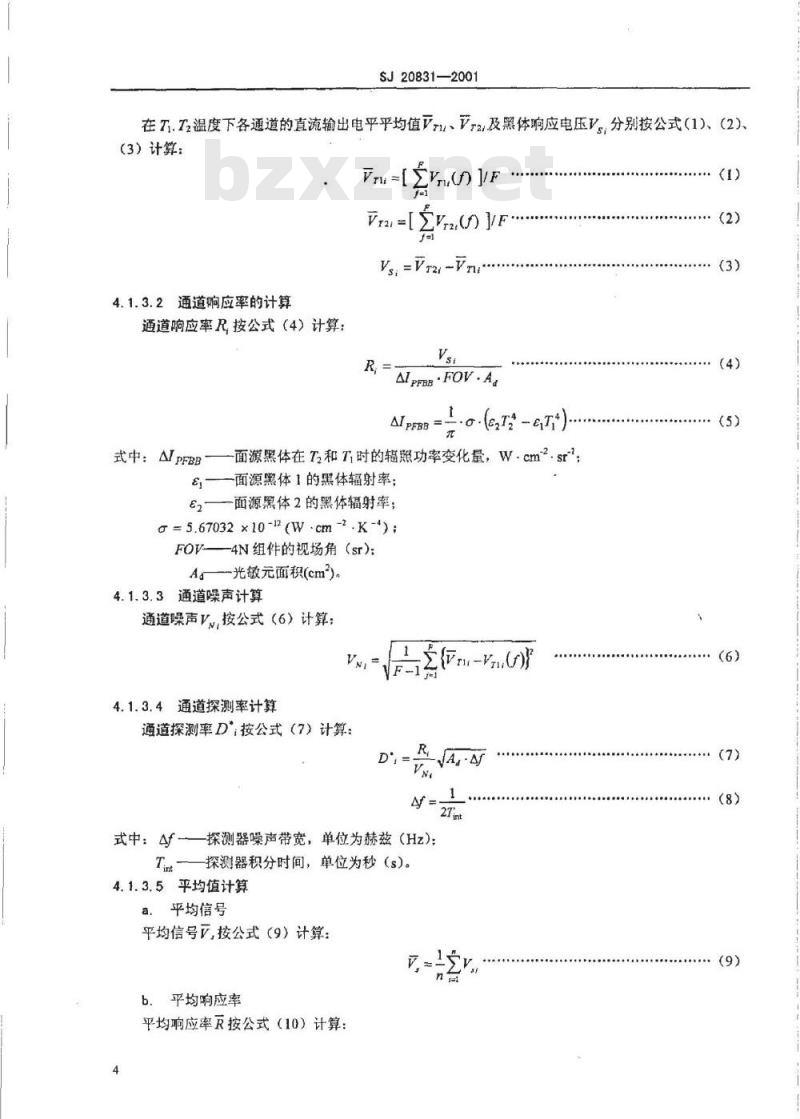

在T.T2温度下各通道的直流输出电平平均值r11、T2,及黑体响应电压Vs,分别按公式(1)、(2)、(3)计算:
V2/=[V)]/F
Vs,=Vr2t-Vn
4.1.3.2通道响应率的计算
通道响应率R按公式(4)计算:R.
AIPFBB·FOV.A.
AI PFBs =
式中:NPFBB-
一面源黑体在T,和T时的辐照功率变化量,W·cm?.sr一面源黑体1的黑体辐射率;
E2——面源黑体2的黑体辐射率;g=5.67032×10-12(W·cm-2.K-4);FOV——4N组件的视场角(sr):A——光敏元面积(cm)
4.1.3.3通道噪声计算
通道噪声V按公式(6)计算:
4.1.3.4通道探测率计算
通道探测率D按公式(7)计算:1
式中:Af探测器噪声带宽,单位为赫兹(Hz):Tint此内容来自标准下载网
探测器积分时间,单位为秒(s)。4.1.3.5平均值计算
平均信号
平均信号,按公式(9)计算:
b.平均响应率
平均响应率R按公式(10)计算:4
平均探测率
平均探测率D按公式(11)计算
4.1.3.6非均匀性计算
信号的非均匀性
SJ20831—2001
信号的非均勾性按公式(12)计算:y
式中:Vsta
为响应电压的标准偏差
响应率的非均匀性
响应率的非均匀性按么式(14让第式中:Rt
一为响应率的标准偏差
c.探测率的非均与性
探测率的非均寸性。。
16)计算
按公式
S[D*,-Dp
式中:D*——为探测率的标准偏差4.1.3.7失效通道率计算
死通道
按公式(18)计算,对所有通道进行运算,求得所有通道平均响应率R:SR
符合下列不等式的通道为死通道,死通道数为d。LR<0或R-BR>0
过热通道
(本标准推荐A=B=4)
按公式(19)计算,扣除死通道后,求得其余通道平均噪声电压TKANiKAca-
SJ20831—2001
符合下列不等式的通道为过热通道,过热通道数为h。VM-CV'N>0
d,失效通道率
(本标准推荐C=4)
失效通道率N,按公式(20)计算:N.
有效通道
有效通道n按公式(21)计算:
n=N-(d+h
4.2相对光谱响应测试
4.2.1相对光谱测试装置
如图3所示,光谱测试装置由辐射源、单色仪、标准探测器、信号处理电路及计算机组成。单色仪
驱动电路
辐射源
一般采用硅碳棒作为辐射源。
b.单色仪
被测组件
前置电路
锁相放大器
新波器
步进电机
计算机
图3相对光谱测试框图
红外辐射源
步进驱动
单色仪的波长鼓由计算机通过步进电机的控制,实现波长的逐点扫描。c.标准探测器
为热电堆,其相对光谱响应S.(a)是已知的,数据存入计算机。d.计算机
步进电机的步进脉冲由计算机产生,并由计算机完成数据采集和输出功能。4.2.2测试方法
在4N组件正常工作条件,选定某一被测通道,然后运行测试程序。单色仪的波长鼓在计算机控制下,进行全波段扫描,数据采集系统同时测得各波长点下第1个被测通道的输出信号电压V()。其相对光谱响应为s, (a)。
SJ20831—2001
s(a)-[()
s,(a,)s, (a,v.(a)
一被测通道峰值波长处的相对响应值,即归一化基数;式中:s(a,)
各波长下被测通道的输出信号电压,V;y。(a)—-各波长下标准探测器的信号电压(已知),V:S。(a)—标准探测器的相对光谱响应。(22)
4.3动态范围测试
采用图1所示测试装置,加电使被测组件正常工作,在偏置点不变的情况下,逐渐升高将黑体2的温度,使第i个有效通道饱和并采集黑体1和黑体2辐照下的信号电平,按公式(3)和公式(6)分别计算饱和输出电压Vsr和饱和噪声输出电压Var:并按公式(23)计算有效通道i的动态范围。OR
4.4串音测试
(23)
4.4.1串音测试装置
如图4所示,串音测武装置主要包括光源、光学聚焦部件、位移调整机构、驱动电路、信号检测电路和计算机采集控制部分。
激光器或黑体。
光学聚焦部件好
要求聚焦光斑小于被测灵敏元的几何尺寸,毛斑功率密度不至使被测灵敏元饱和e位移调整机构
至少需要三维调节,由计算机控制进电机驱动器,计算机采集控制部分
同4.2.1(d)。
驱动电路
光学聚焦部
被测组件
达到良好的聚焦和对中。
滤波器
位移调整机构
计算机采集控制部分
图4串音测试框图
4.4.2测试方法
将被测组件装夹在位移调整机构上,初步调整使被测组件位于光学系统的焦点,然后仔细调整位移机构,使光源光斑落在第1个被测通道中的某一灵敏元上,读取该通道的输出信号V,以及相邻通道的输出信号V.和V+,按下面的公式计算第i个通道对相邻通道-1和+1的串音值CT-、CTu。CT-,=201g
HIKAoNiKAca-
(24)
4.4.3要求
SJ20831—2001
a.光源的波长范围要与被测器件的响应波段相适应;b.光斑应小于被测灵敏元的几何尺寸;c.光斑功率密度不应使被测灵敏元饱和。4.5组件热负载测试
4.5.1电功耗测试装置
如图5所示,电功耗测试装置主要包括质量流量计、驱动电路和计算机采集。质量流量计
质量流量计的流量检测输出信号与流量成严格线性关系。b.计算机采集
同4.2.1(d)。
驱动电路
被测组件
4.5.2测试方法
4.5.2.1静态热负载测试
质量流量计
计算机采集
图5电功耗测试框图
在组件未工作情况下,将液氮灌入杜瓦,使其达到平衡后,用天平和计时器监测液氮的重童变化,在液氮蒸干前用规定的时间或规定液氮量的测试方法,测量液氮损耗的平均速率并按公式(26)计算其静态热负载。
式中:9m—为静态热负载,mW;Om=rVm×103.
量——为液氮蒸发潜热值196.7J/g:V—为液氮损耗平均速度g/s。
4.5.2.2电功耗测试
(26)
采用电功耗测试装置进行测试。连接被测组件与驱动电路,在杜瓦中灌入液氮使杜瓦冷头降至被测组件工作温度。然后用专用管路连接杜瓦和质量流量计,同时保证杜瓦中的液氮量多于杜瓦容量1/3。运行测试软件,在测试过程中,加电使被测组件正常工作。采集并记录被测组件正常工作过程中,液氮汽化后的流量S,按公式(27)计算杜瓦热耗和电功耗。式中:S#
Q电=Q.×S电…
一被测组件正常工作时,液氮汽化流量值,单位ml/min(SCCM):Q
—计算因子,本标准推荐Q,=4.2。4.5.2.3要求
被测组件与质量流量计的连接应避免液氮的泄露,以保证测试结果的准确:测试时要保证杜瓦中初始液氮量至少是杜瓦容量的1/3;保证专用管路的清洁,以免损坏质量流量计。(27)
视场角的近似计算
SJ20831——2001
附录A
几个相关量的计算
(补充件)
视场角符号为FOV,单位为S。如图A1所示,4N组件的视场角按公式(AI)计算:ASD2
r2=h2 +
式中:AS冷屏孔面积,mm2;
D冷屏孔直径,mm;
-通道所张立体角半径,mm:
h通道到冷屏的垂直距离,mm。
冷屏孔平面
探测器平面
图A1视场角示意图
A2转换因子
转换因子G按公式(A3)计算:
式中:APEDET
AI PEBB·FOV
AIPDET·FOV
(eT: -)FOV
[w(a,,)-w(a,)].sa-s.(a).Fov
W(a,T)=
一为被测组件接收到的黑体辐射功率之和M-为测试步长(m)
W(a,T)—为面源黑体辐射功率密度(W.cm-.sr-1-um-ly
FniKAoNiKAca-
(A3)
附加说明:
SJ20831-2001
本标准由信息产业部电子第四研究所归口。本标准由信息产业部电子第十一研究所负责起草。本标准主要起草人:喻松林、赵玲、张剑薇。计划项目代号:B01021。
