【电子行业标准(SJ)】 金属磁粉心总规范

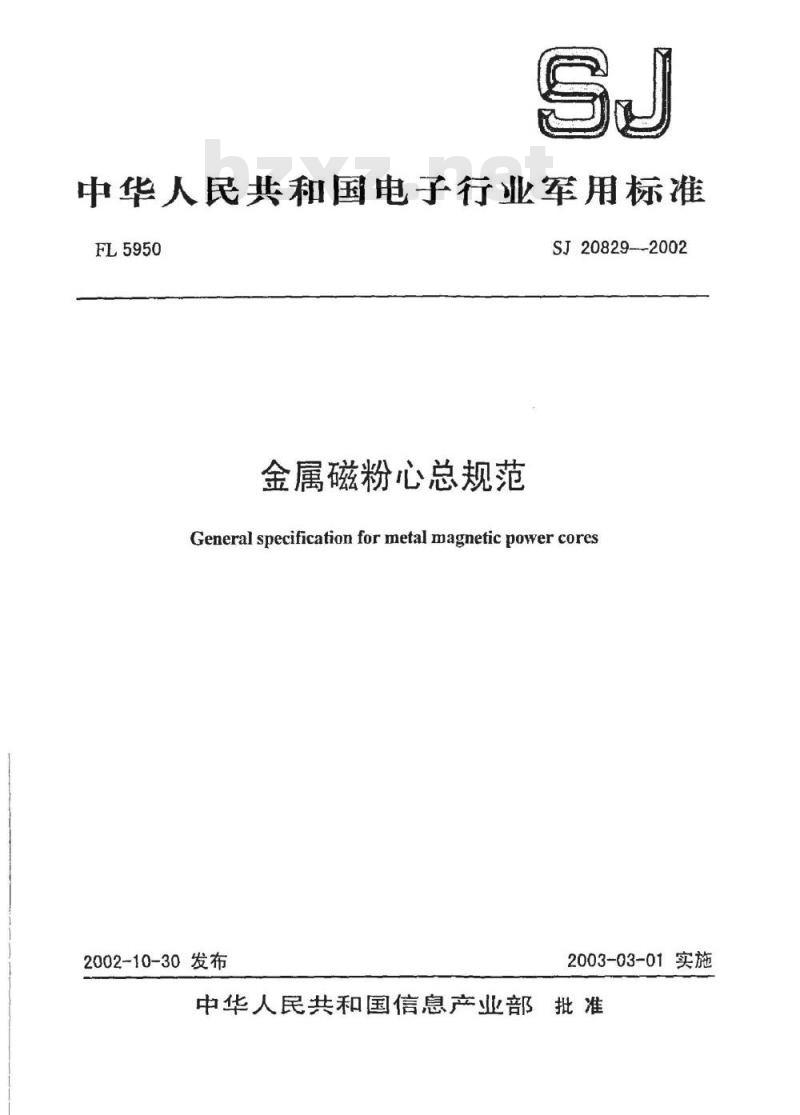

中华人民共和国电子行业军用标准FL5950
金属磁粉心总规范
SJ20829--2002
General specification formetal magnetic power cores2002-10-30发布
2003-03-01实施
中华人民共和国信息产业部批准范围
中华人民共和国电子行业军用标准金属磁粉心总规范
General specification for smetal magnetic power cores1.1主题内容
本规范规定了金属磁粉心的要求、质量保证规定交货准备等SJ20829—2002
1.2适用范围
本规范适用于采用粉末冶金工艺制造的磁粉7以下饲称磁粉心它包括纯铁（Fe）炭基铁、铁硅（FeSi、FeSiAI）和铁镍（FeNiFeNiMo）及其它金属材料的磁粉心1.3分类
1.3.1分类
磁粉心按其材料、形状和尺
进行分
1.3.2牌号
下述示例及详细规范的规定
磁粉心的型号规格组成应符合
例如：
FeNi50/60Hf5
磁粉心的形状和特征尺寸（见1B.22）蓝粉飞的材料牌号
1.3.2.1材料牌号
磁粉心的材料牌号用其合金
FeNi50/60
元紫及起始磁导率表
才料的起始磁导率
材料的合金无装
INFORN
1.3.2.2磁粉心的形状和尺寸
磁粉心的形状和特征尺寸按SJ/T10213的规定。2引用文件
下列文件的有效版本，在本规范规定的范围内构成本规范的一部分。当本规范正文与引用文件之间有矛盾时，则优先采用本规范的规定。GB191-2000包装储运图示标志
GB/T9632--2001通信用电感器和变压器磁心测量方法GJB179A-96计数抽样程序及表
GJB360A--96电子及电气元件试验方法中华人民共和国信息产业部2002-10-30发布KAoiKAca-
2003-03-01实施
SJ20829--2002

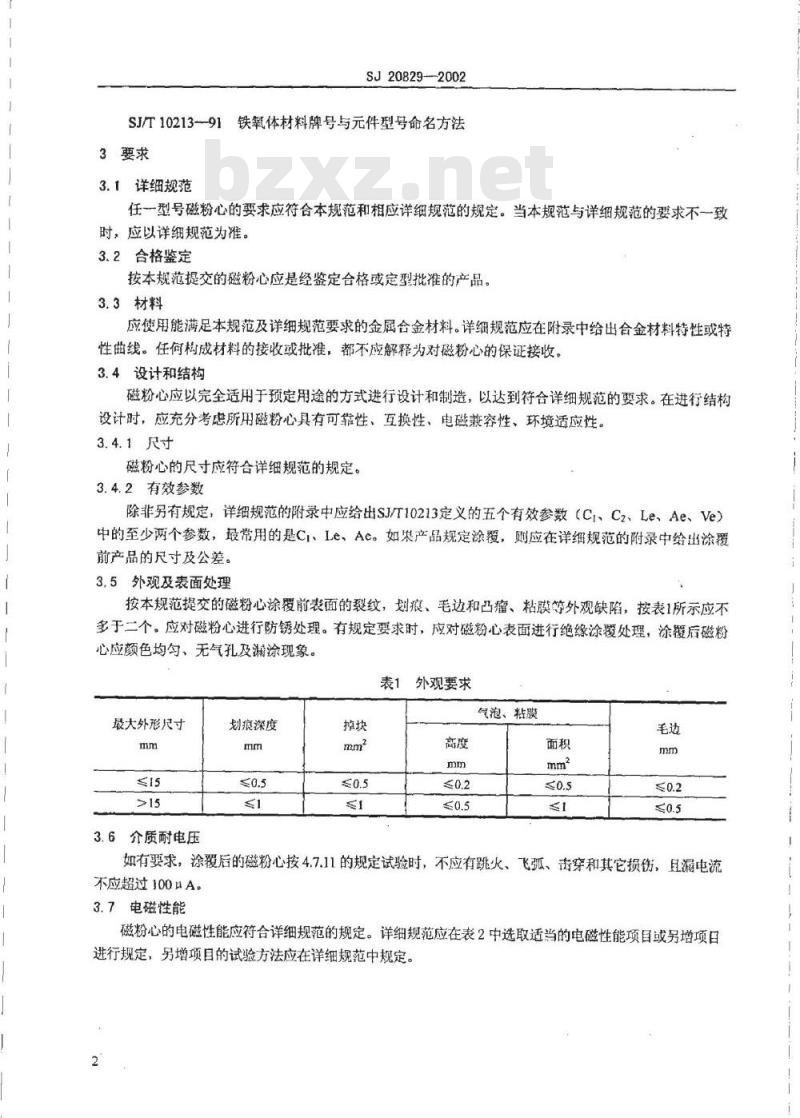

SJ/T10213-91铁氧体材料牌号与元件型号命名方法3要求
3.1详细规范
任一型号磁粉心的要求应符合本规范和相应详细规范的规定。当本规范与详细规范的要求不一致时，应以详细规范为准。
3.2合格鉴定
按本规范提交的磁粉心应是经鉴定合格或定型批准的产品。3.3材料
应使用能满足本规范及详细规范要求的金属合金材料。详细规范应在附录中给出合金材料特性或特性曲线。任何构成材料的接收或批准，都不应解释为对磁粉心的保证接收。3.4设计和结构
磁粉心应以完全适用于预定用途的方式进行设计和制造，以达到符合详细规范的要求。在进行结构设计时，应充分考虑所用磁粉心具有可靠性、互换性、电磁兼容性、环境适应性。3.4.1尺寸
磁粉心的尺寸应符合详细规范的规定。3.4.2有效参数
除非另有规定，详细规范的附录中应给出SJ/T10213定义的五个有效参数（Ci、C2、Le、Ae、Ve）中的至少两个参数，最常用的是C、Le、Ae。如果产品规定涂覆，则应在详细规范的附录中给出涂覆前产品的尺寸及公差。
3.5外观及表面处理
按本规范提交的磁粉心涂覆前表面的裂纹，划痕、毛边和凸瘤、粘膜等外观缺陷，按表1所示应不多于二个。应对磁粉心进行防锈处理。有规定要求时，应对磁粉心表面进行绝缘涂覆处理，涂覆后磁粉心应颜色均匀、无气孔及滞涂现象。表1外观要求
最大外形尺寸
3.6介质耐电压
划痕深度
气泡、粘膜
如有要求，涂覆后的磁粉心按4.7.11的规定试验时，不应有跳火、飞弧、击穿和其它损伤，且漏电流不应超过100A。
3.7电磁性能
磁粉心的电磁性能应符合详细规范的规定。详细规范应在表2中选取适当的电磁性能项目或另增项日进行规定，另增项目的试验方法应在详细规范中规定。2
电感量L
电感因数AL
项目名称
有效磁导率μe
品质因数Q
损耗角正切值
磁导率（或电感量）随温度的变化静态磁场的影响（直流叠加特性）功率损耗密度
3.8环境适应性
3.8.1温度冲击
磁粉心按4.7.12的规定进行试验后，3.8.2高频振动
磁粉心按4.7.13的规定进行试验后SJ20829--2002
表2电磁性能
10%℃
iy/hr教w/kg
性能指标
见详细规范
不应有机械损伤，最终的电磁性能变化应符合详细规范的规定。有机械损伤，最终的电磁性能
化应符合详细规范的规定。
3.8.3冲击（规定脉冲）
磁粉心按4.7.14的规定进行试验后，不应有机被损伤，最终的电磁性能变化应符合详细规范的规定。3.8.4稳态湿热
磁粉心按4.7.15的规定进行试验后，3.9重量
磁粉心重量应符合详细规范的规定不应有机械损行
最终的电磁性能变化应符合详细规范的规定。3.10标志
磁粉心应按5.3或详细规范的规定进行标志标志应清晰、牢固。3.11其它要求
如有特殊要求，供需双方可协商确定4质量保证规定
INFORMAE
4.1检验责任
除合同或订货单中另有规定外，承制方应负责完成本规范中所规定的所有检验。必要时，订购方或鉴定机构有权对本规范所述任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求，本规范规定的检验应成为承制方整个检验体系或质量保证大纲的一个组成部分。若合同或定单中包括本规范未规定的检验要求，承制方还应保证所提交检验的材料符合合同或订货单要求，质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。
4.2检验分类
本规范规定的检验分类为：
材料检验（见4.4）；
鉴定检验（见4.5)；
TiKAoNiKAca
质量一致性检验（见4.6）

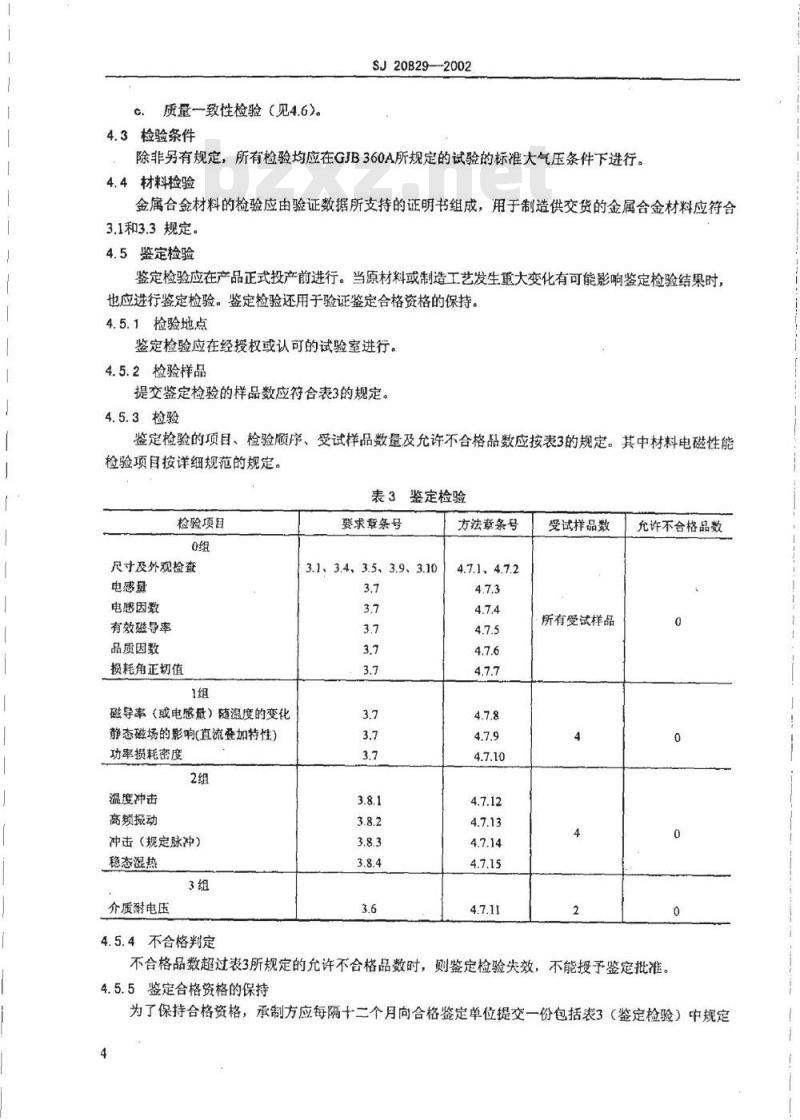

4.3检验条件
SJ20829--2002
除非另有规定，所有检验均应在GJB360A所规定的试验的标准大气压条件下进行。4.4材料检验
金属合金材料的检验应由验证数据所支持的证明书组成，用于制造供交货的金属合金材料应符合3.1和3.3规定。
4.5鉴定检验
鉴定检验应在产品正式投产前进行。当原材料或制造工艺发生重大变化有可能影响鉴定检验结果时，也应进行鉴定检验。鉴定检验还用于验证鉴定合格资格的保持。4.5.1检验地点
鉴定检验应在经授权或认可的试验室进行。4.5.2检验样品
提交鉴定检验的样品数应符合表3的规定。4.5.3检验
鉴定检验的项目、检验顺序、受试样品数量及允许不合格品数应按表3的规定。其中材料电磁性能检验项目按详细规范的规定。
表3鉴定检验
检验项目
尺寸及外观检查
电感量
电感因数
有效磁导率
品质因数
损耗角正切值
磁导率（或电感量）随温度的变化静态磁场的影响(直流叠加特性)功率损耗密度
温度冲击
高频动
冲击(规定脉冲)
稳态湿热
介质耐电压
4.5.4不合格判定
要求章条号
3.1、3.4、3.5、3.9、3.10
方法章条号
4.7.1、4.7.2
受试样品数
所有受试样品
允许不合格品数
不合格品数超过表3所规定的允许不合格品数时，则鉴定检验失效，不能授予鉴定批准。4.5.5鉴定合格资格的保持
为了保持合格资格，承制方应每隔十二个月向合格鉴定单位提交一份包括表3（鉴定检验）中规定4
$J20829—2002
的各项检验的报告。检验应该采用在此期间生产的每种类型产品的一种样品进行。4.6质量一致性检验
质量一致性检验由逐批检验和周期检验组成。4.6.1逐批检验
逐批检验电A组检验组成。逐批检验即为产品的交货检验。4.6.1.1检验批
一个检验批由相同工艺、相同材料生产的并同一次提交的所有产品组成。4.6.1.2A组检验
A组检验由表4规定的项目组成，并按所示顺序进行。其中电磁性能各项检验项目，应根据详细规范的规定，在表4中进行适当取舍，必要时可对各组验验项自进行增补：O
表4A组检验
检验项目
A1分组
尺寸及外观检查
A2分组
电感量
电感因数
有效磁导率
品质因数
损耗角正切值
A3分组下载标准就来标准下载网
磁导率（或电感量）植温度的变化静态磁场的影响(直流登加特性)功率损耗密度
4.6.1.3抽样方案
要求章条号
3.1、3.4、3.5、3.9、3.10
方法章案号
4.71、4.72
检查水平
A组检验的抽样方案应按GJB179A中一次正常抽样方案进行，检查水平和AQL的规定见表4。4.6.1.4拒收批
如果某一检验批被拒收，承制方可以将不合格品剔除，重新进行检验，重新交付的检验批应与正常批NO
分开，并应清楚地标明“重新检验批”。4.6.1.5样品的处理
如果检验批被接收，则已经受A组检验并在要求范围内的样品可以按订单交货。4.6.2周期检验
周期检验由C组检验组成。已通过A组检验的产品不得因等待C组检验结果而延迟交货。4.6.2.1C组检验
C组检验应按表5规定的项目和顺序进行。应从已通过A组检验的批中随机抽取。5
YKAONTKAca
检验项目
温度冲击
高频振动
冲击（规定脉神）
稳态湿热
介质电压
要求章条号
4.6.2.2抽样方案及不合格判定
SJ20829-2002
表5C组检验
方法章条号
受试样品数
允许不合格品数
C组检验每年进行一次。受试样品数和允许不合格品数按表5规定。当不合格品数超过表5规定的允许不合格品数时，则C组检验为不合格。4.6.2.3样品的处理
已经受C组检验的样品，不应按合同或订单交货，4.6.2.4不合格
若样品未能通过C组检验，承制方应向鉴定机构和有关主管部门报告失效情况，并根据不合格的原因，对材料或工艺或对两者采取纠正措施。在采取鉴定机构认可的纠正措施之前，应暂停产品的验收和交货。在采取了纠正措施之后，应对追加的样品重新进行C组检验（作全部项目或只作原来样品失效项目的检验由鉴定机构决定），同时可以重新开始A组检验。但在C组复验表明纠正措施是成功之前，不应进行最后的验收和交货。4.7检验方法
4.7.1外观检查
用目测法检验磁粉心的结构、外观和标志。外观缺陷的允许程度应按3.5的规定进行判定，标志应符合3.10和5.3的规定，其磁粉心的重量用在鉴定有效期内的量具称量。4.7.2尺寸
应采用准确度适合于被测磁粉心公差要求的、在计量周期内的量具测量磁粉心的尺寸。4.7.3电感量
除另有规定外，应按GB9632中第7章的规定进行电感测量，测量频率不大于10kHz，有效峰值磁通密度不大于0.25mT。详细规范应规定测试线圈的匝数、线径。4.7.4电感因数
按4.7.3的规定测出电感量，电感因数按公式(1)计算：L
式中：AL---—电感因数，H/N
L--电感，H:
N—线圈匝数。
4.7.5有效磁导率
按4.7.3的规定测出电感量，有效磁导率按公式(2)计算u.
0.4元N*A
式中：u
一有效磁导率；
7——试样平均磁路长度，cm;
L-—电感量，H:
N—线圈匝数：
A—试样截面积，cm2。
4.7.6品质因数
SJ20829—2002
按GJB360A方法306及详细规范规定的测试频率、线圈条件下进行试验。4.7.7损耗角正切值
除另有规定外，磁粉心应按4.7.6测出Q值，其倒数即为损耗角正切值。4.7.8磁导率（或电感量）随温度的变化除详细规范另有规定外，磁导率（或电感量初随温度的变化应按下列规定进行。此外，详细规范应规定测量温度范围及各测量温度点将绕线后的磁粉心放入控温箱中，以一个足够低的、不致在材料中产生过高的温度梯度的速率，使磁粉心降至详细规范规定的最低测量温度，保温30min后测量电感值。之后，以相同的温度速率和保
温时间，在每隔25℃~30℃、至最高测量温度的各温度点分别测量电感值，并按公式（3）计算磁导率（或电感量）随温度的变化（即温度系数(3)
一磁导率了电感，的温度系数，式中：at
L—测量的电感最小值，H
L—测量的电感最大值H
Lo———温度为25℃时的电感值，μH；82电感最大值对应的温度
e,-电感最小值对应的温度
4.7.9静态磁场的影响（直流叠加特性磁粉心应按GB/T9632第15章及下述规定进行测量。通过磁化稳流电源对磁粉心测量绕组施加直流电流（直流偏磁场）.测量直流电流bc=0A（Hpc-0A/m）和详细规范规定的直流电流（直流偏磁场）下的电感量并按公式（4）计算磁导率的变化。PE400%
式中：P——磁导率的变化，%：Lo—直流电流Icc=0A时的电感值，μH：L一规定的直流电流（直流偏磁场）时的电感值，uH。4.7.10功率损耗密度
（4）
磁粉心应按GB/T9632中11.2的规定进行测量并计算。线圈匝数、线径、测量方法（倍乘电压法、电桥法、示波器法）及测试频率、测试磁场、测试温度由详细规范规定。4.7.11介质耐电压
除另有规定外，介质耐电压测试方法如下：磁粉心处理：将已经涂漆的磁粉心一表面进行部分去漆处理，露出磁粉心本体，这部分面积不少a.
于2mm×2mm，如果磁粉心的厚度小于2mm时，则沿圆环方向的去漆长度不小于2mm，此范7
HTKAoNiKAca
SJ20829—2002
围内径向全部去漆。保证测试时探针与磁粉心本体接触良好。b．试验电压：交流试验电压不小于300伏。加压时间不小于30秒。试验方法：将已进行部分去漆处理好的磁粉心水平地放置于金属板（铜板）上，金属板表面清洁C.
无污物，未处理面与金属板直接接触，去漆面朝上。将探针与上表面的去漆处接触。试验时，不应有跳火、飞弧、击穿或其它损伤。d.
4.7.12温度冲击
磁粉心按GB360A中方法107和下述规定进行试验。b.
试验条件：A。
c.试验后检验一检验外观和电磁性能（见详细规范）。4.7.13高频振动
磁粉心应按GJB360A方法204和下述规定进行试验：a.
安装方法一—正常方式安装。
试验条件一—B。但扫频次数中，每方向次数为6，方向次数为2（水平和垂直两个方向），b.
总试验时间4h。
C试验后检验一一检验外观和电磁性能（见详细规范）。4.7.14冲击（规定脉冲）
磁粉心应按GJB360A方法213和下述规定进行试验：安装方法一一正常方式安装。
试验条件一C或I，但冲击方向为水平和垂直两个方向。b.
试验后检验—检验外观和电磁性能（见详细规范）。o.
4.7.15稳态湿热
样品按GB360A中方法103和下述规定进行试验。a.
试验条件：B。
试验后检验一一检验外观和电磁性能（见详细规范）。o
5交货准备
5.1包装
装有磁粉心的包装盒内，空隙处应用软质填充料填塞，盒内应放入有承制方质量检验部门印章的合格证，盒上应贴上盖有质检部门印章的封条或标签。磁粉心的中间包装应能保证在运输和贮存过程中不会因包装不妥而导致磁粉心的损坏为原则，详细规范应针对各种不间类型的磁粉心给出包装盒的外形和装入数量的规定。5.2装箱
装有磁粉心的包装盒应集中装入包装箱内，箱内空隙处应填充防震材料。5.3标志
5.3.1磁粉心的标志
当面积允许时，可标志下列内容：8.承制方商标或名称；
b．磁粉心型号规格：
c.材料的牌号；
d．产品的批号（或批识别标记）。8
详细规范应规定磁粉心标志的内容。5.3.2中间包装
SJ20829-—2002
除按合同要求有特殊标志外，中间包装盒内应放有合格证，其上标明：a.本规范和详细规范编号；
承制方商标及名称；
磁粉心的型号及名称；
d数量；
包装日期；
包装人员姓名或代号。
5.3.3包装箱
包装箱内应放有装箱单，其上标明a.
承制方商标或名称：
磁粉心型号规格；
中间包装数量；
装箱人员姓名或代号：
装箱日期；
NDARDS
质检部门印章，
包装箱外应按GB.191标期怡雨等标志5.4运输和贮存
5.4.1运输
按5.2装箱的磁粉心，可用任荷方式运输们应避免雨置的直接淋衰和机械损伤。5.4.2存
磁粉心贮存的环境温度为益1
体符合环保规定的要求。
6说明事项
相对凝度
的酸、
6.1预定用途
磁粉心主要用作通信设备和电子设备中拒流磁粉心、抗干扰滤波磁粉心等6.2订货文件资料
订货单上应规定：
本规范的名称、编号和日期：
详细规范的名称、编号和日期；磁粉心型号规格：
d.订货数量：
INFORM
其它要求（如特殊性能、环境试验条件等）。TTIKAoNIKAca
裁性或其它有害气
附加说明：
SJ20829-2002
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四研究所、国营第七九八厂负责起草本规范主要起草人：李晓英、陈丽莉。计划项目代号：B02017。
