【机械行业标准(JB)】阀杆螺母(三)

本网站发布时间： 2024-08-13 09:16:32

JB/T1696-1991
现行
　点击下载此标准

基本信息

标准号：
JB/T 1696-1991
标准名称：
阀杆螺母(三)
标准类别：
机械行业标准(JB)
英文名称：
Stem nut (III)
标准状态：
现行
发布日期：
1991-07-22
实施日期：
1992-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
441.45 KB

标准分类号

中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
JB 1696-1975

出版信息

出版社：
机械行业出版社
页数：
2页
标准价格：
8.0 元
出版日期：
1992-07-01

其他信息

起草人：
陆培文、章华友、洪勉成、王静忻
起草单位：
机械电子工业部合肥通用机械研究所和北京阀门研究所
归口单位：
机械电子工业部合肥通用机械研究所
提出单位：
机械电子工业部合肥通用机械研究所
发布部门：
国家机械工业局
相关标签：
螺母

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了下螺纹阀杆螺母的结构型式、尺寸和技术要求。本标准适用于公称压力pN1.0MPa，公称通径DN50~450mm 的灰铸铁闸阀。 JB/T 1696-1991 阀杆螺母(三) JB/T1696-1991

标准内容

部分标准内容：

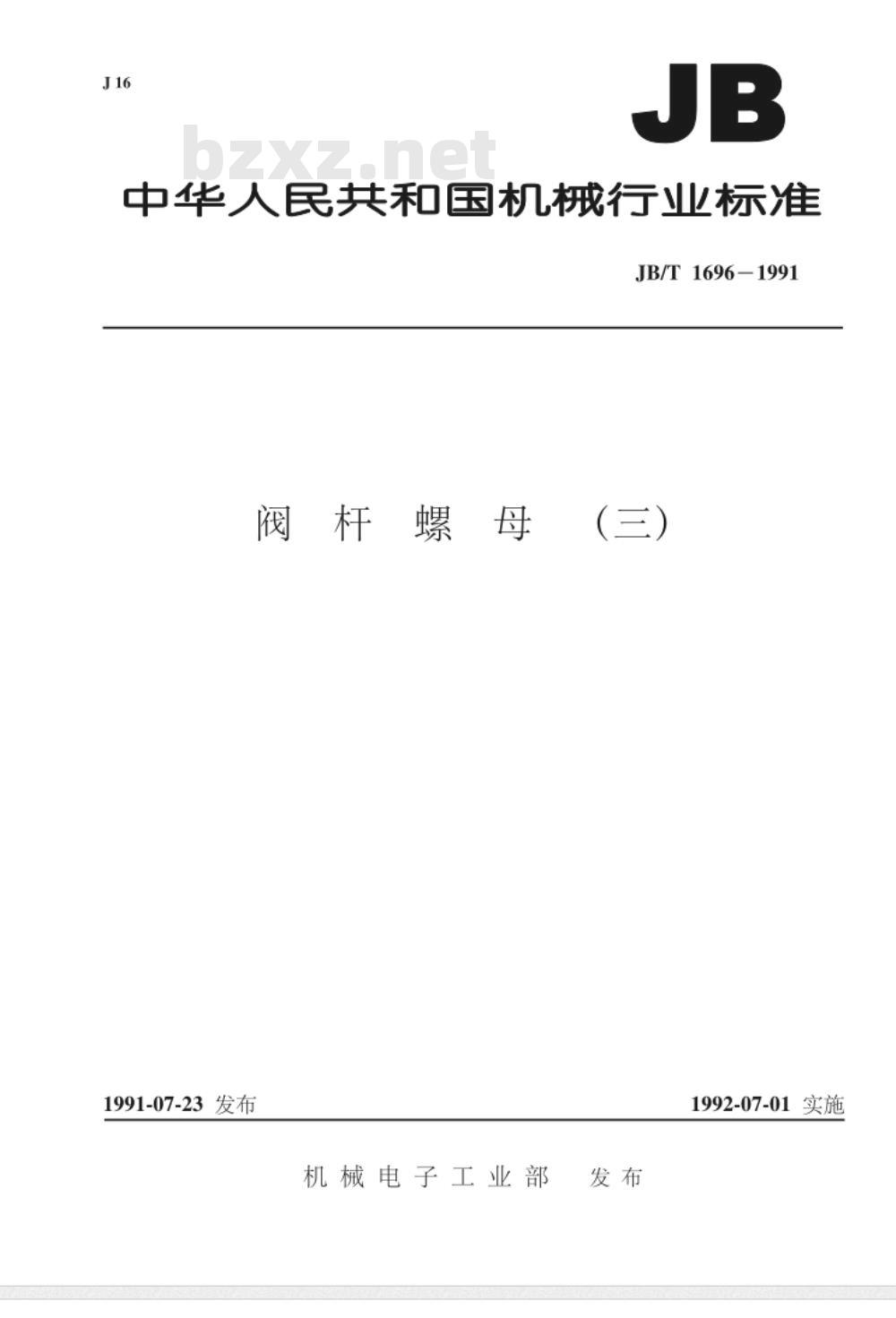

中华人民共和国机械行业标准
JB/T1696-1991
阀杆螺母
1991-07-23发布
机械电子工业部
1992-07-01实施

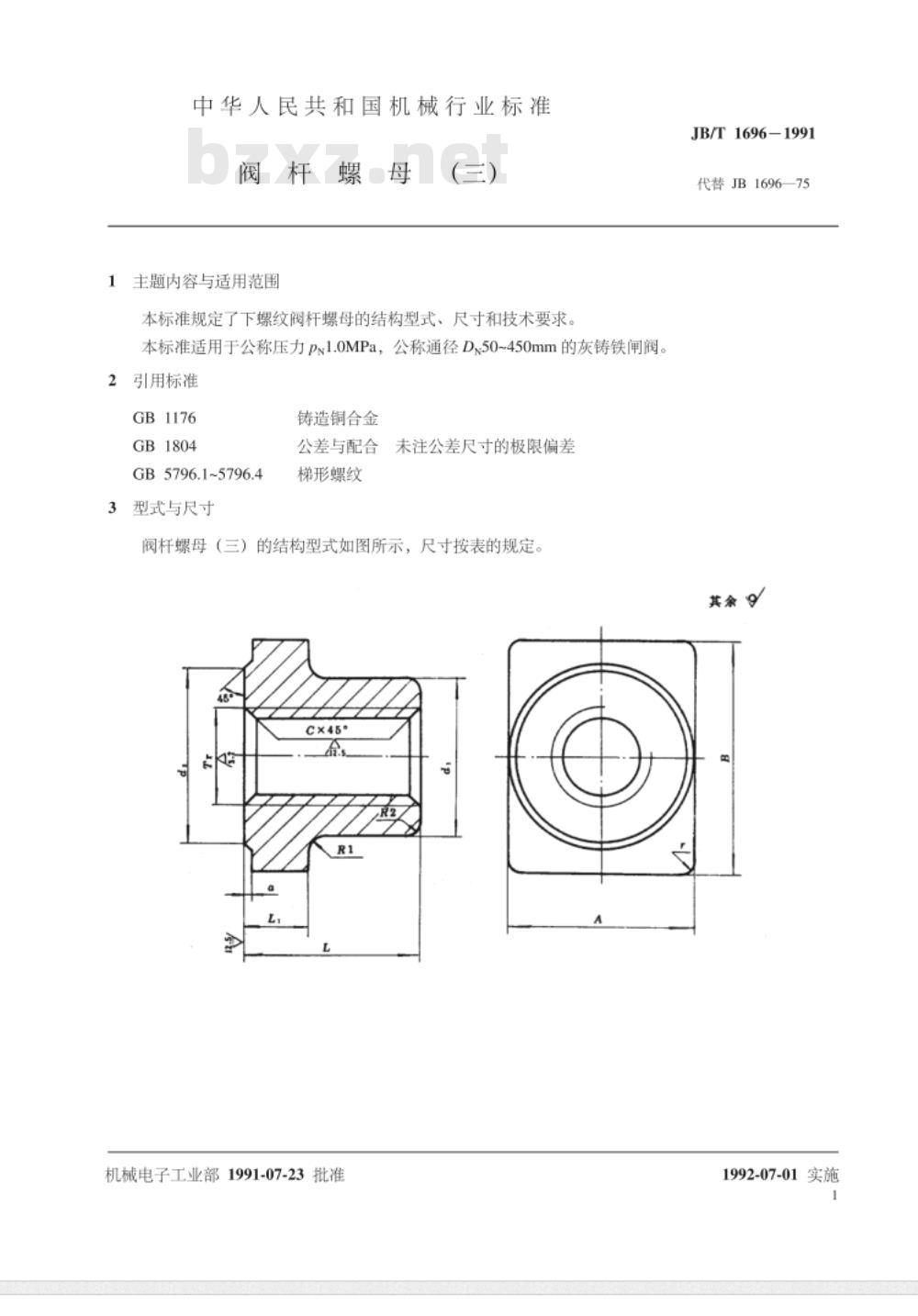

中华人民共和国机械行业标准
阀杆螺母
主题内容与适用范围
本标准规定了下螺纹阀杆螺母的结构型式、尺寸和技术要求。本标准适用于公称压力Pv1.0MPa，公称通径D=50~450mm的灰铸铁闸阀。2引用标准
GB1176
GB1804
GB5796.1~5796.4
3型式与尺寸
铸造铜合金
公差与配合未注公差尺寸的极限偏差梯形螺纹
阀杆螺母（三）的结构型式如图所示，尺寸按表的规定。Cx45°
机械电子工业部1991-07-23批准JB/T1696-1991
代替JB1696—75
其余9
1992-07-01实施

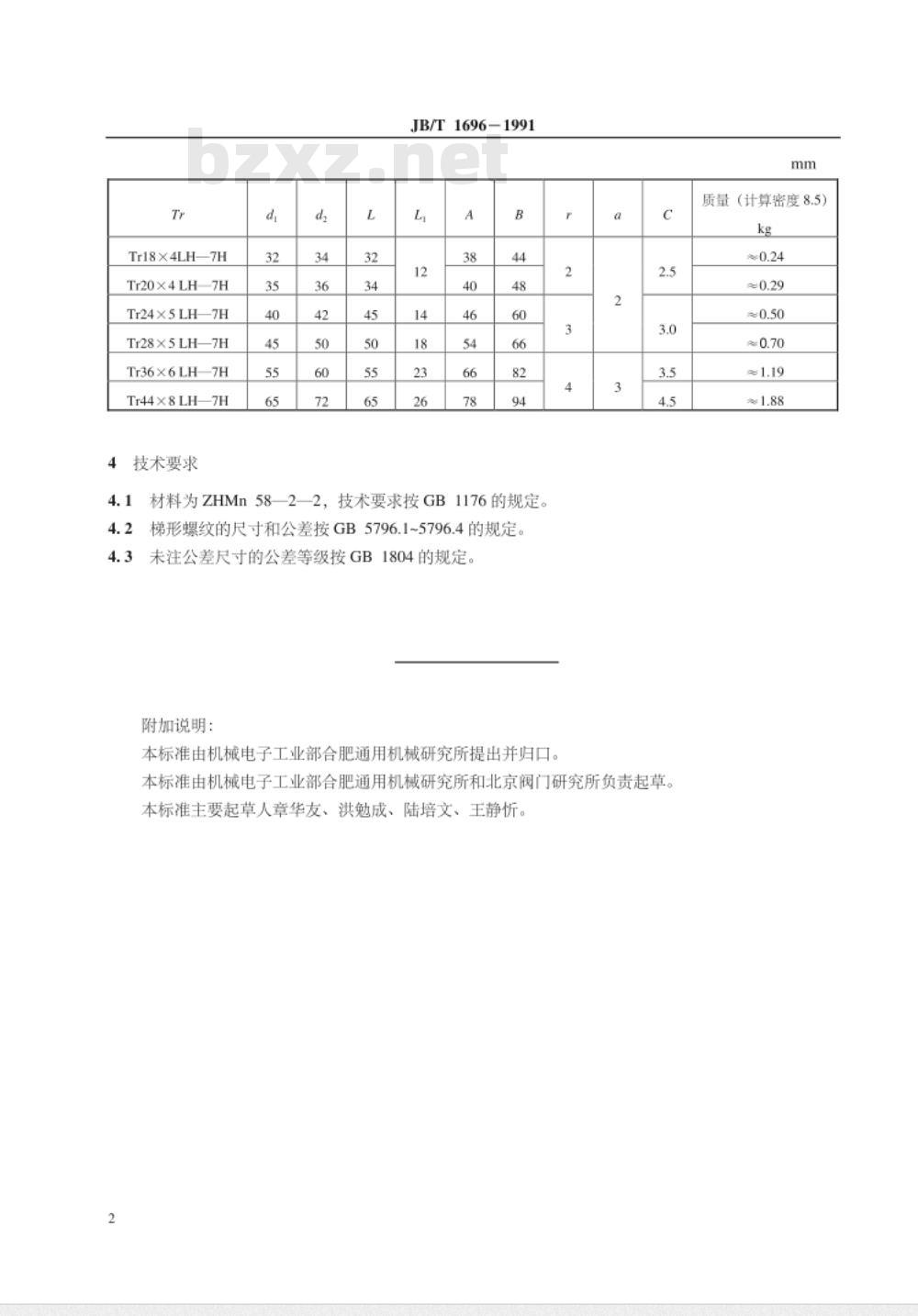

Tr18×4LH7H
Tr20×4LH7H
Tr24×5 LH—7H
Tr28×5 LH—7H
Tr36X6LH7H
Tr44×8LH-7H
4技术要求
JB/T1696-1991
材料为ZHMn58—2—2，技术要求按GB1176的规定。4.1
2梯形螺纹的尺寸和公差按GB5796.1~5796.4的规定。4.2
未注公差尺寸的公差等级按GB1804的规定。4.3
附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。A
本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人章华友、洪勉成、陆培文、王静忻。2
质量（计算密度8.5）

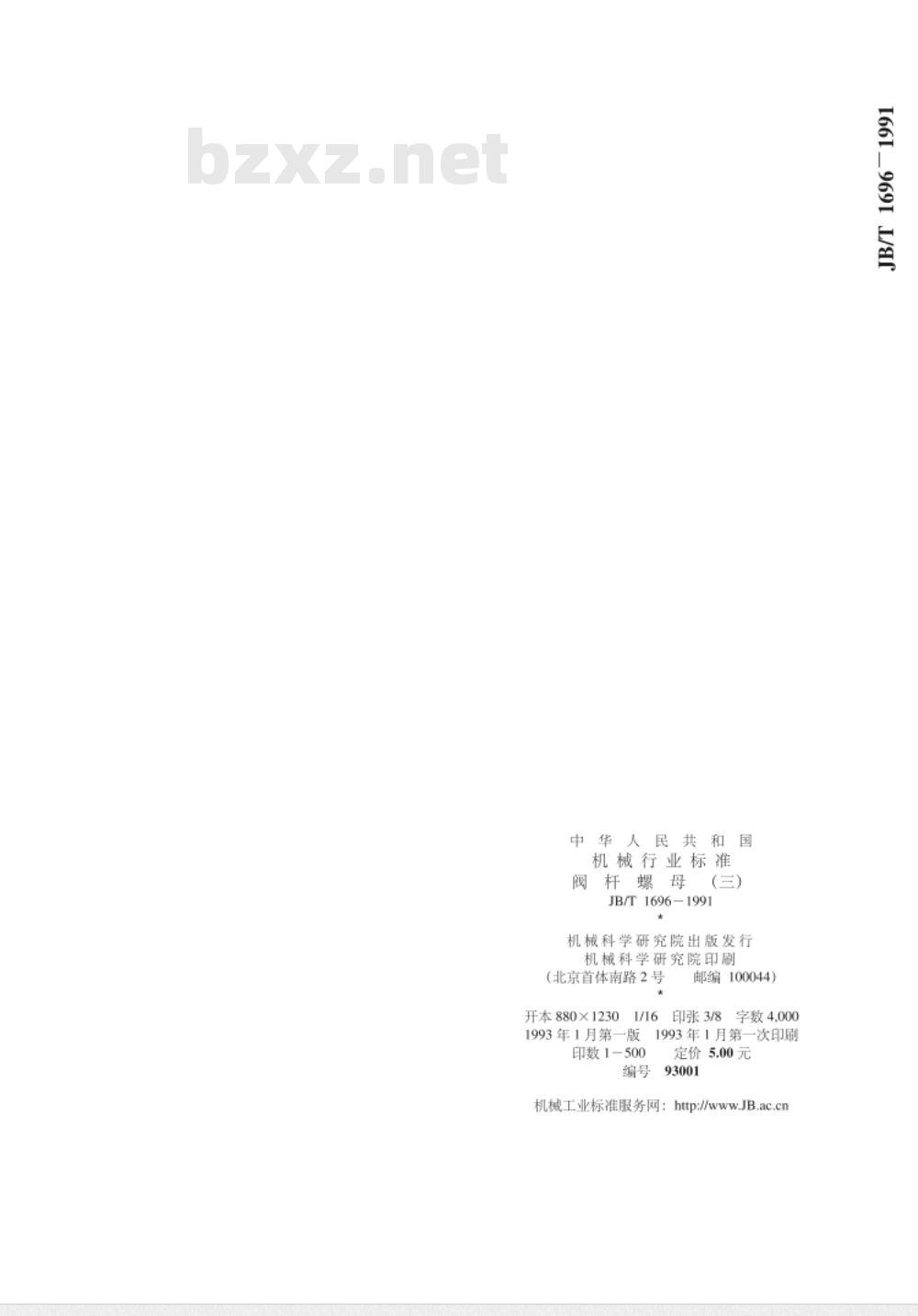

中华人民共和国
机械行业标准wwW.bzxz.Net
阀杆螺母
(三)
JB/T16961991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
开本880×1230
印张3/8
字数4,000
1993年1月第一版
1993年1月第一次印刷
印数1-500
定价5.00元
机械工业标准服务网：http://www.JB.ac.cn1661_9691 /81
