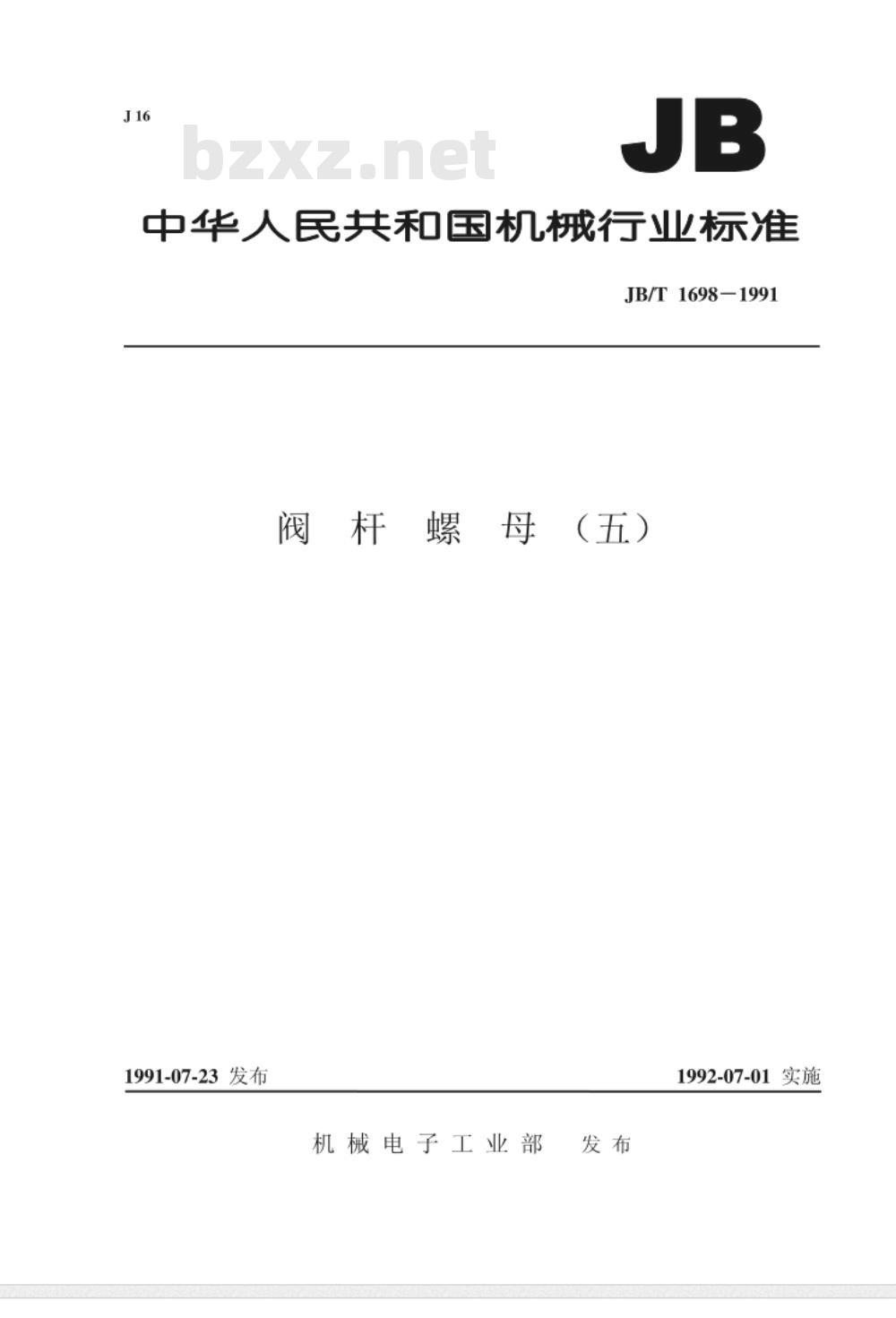

中华人民共和国机械行业标准
JB/T 1698-1991
阀杆螺母（五）
1991-07-23发布
机械电子工业部
1992-07-01实施
中华人民共和国机械行业标准
阀杆螺
主题内容与适用范围
（五）
本标准规定了阀杆螺母（五）的结构型式、尺寸和技术要求。本标准适用于公称压力pv0.60MPa，：公称通径D%15~200mm的膜阀。
2引用标准
GB1176
GB1804
GB12227
GB5796.1~5796.4
3型式与尺寸
普通螺纹
普通螺纹
基本尺寸（直径1~600mm）
公差与配合（直径1~355mm）
铸造铜合金
公差与配合未注公差尺寸的极限偏差球墨铸铁件技术条件
通用阀门
梯形螺纹

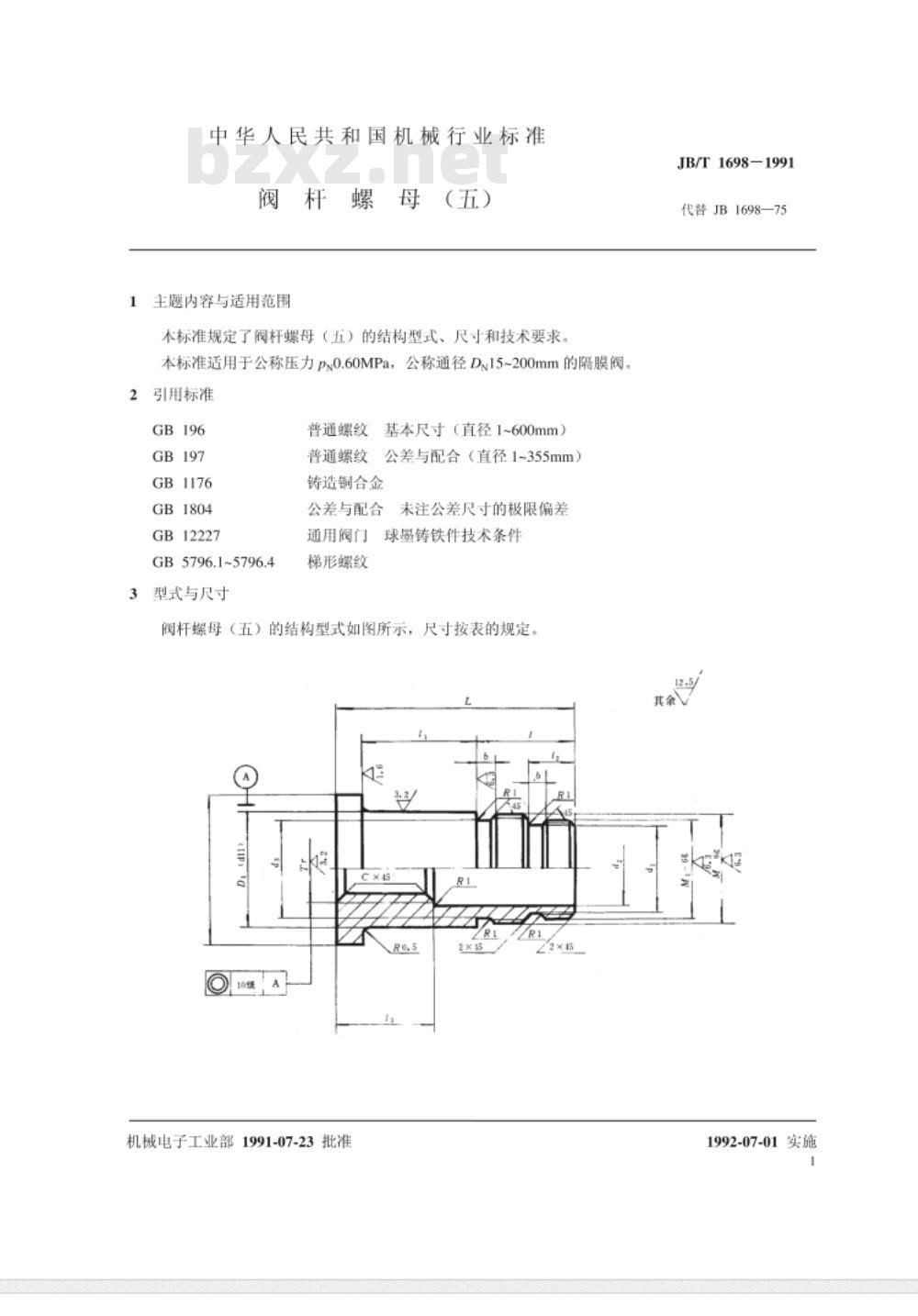

阀杆螺母（五）的结构型式如图所示，尺寸按表的规定。Re.5
机械电子工业部1991-07-23批准JB/T1698-1991
代替JB1698—75
其余V
1992-07-01实施
Tr14X3LH—7H
Tr16×4LH—7H
Tr20X4LH
Tr24X5LH
Tr28×5LH—7H
Tr36X6LH—7H

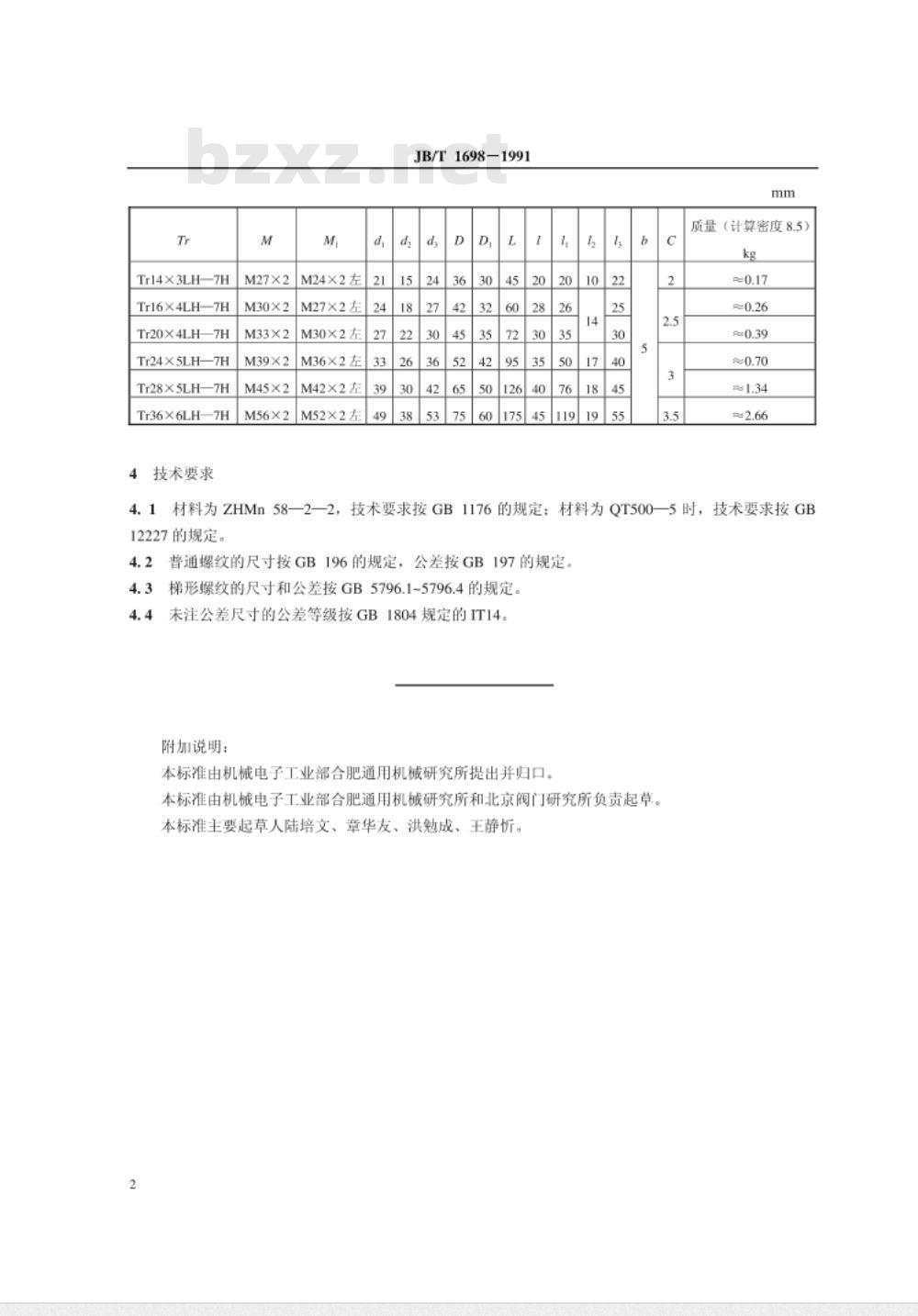

技术要求
M27×2
M30×2
M45×2
M56×2wwW.bzxz.Net
M24×2左
M27×2左
M30X2左
M36X2左
M42×2左
M52×2左
JB/T 1698-1991
质量（计算密度8.5）
4.1材料为ZHMn58—2—2，技术要求按GB1176的规定：材料为QT500—5时，技术要求按GB12227的规定。
4.2普通螺纹的尺寸按GB196的规定，公差按GB197的规定。梯形螺纹的尺寸和公差按GB5796.1~5796.4的规定。4.3
未注公差尺寸的公差等级按GB1804规定的IT14。4.4
附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。2
民共：
机械行业标准
杆螺母(五)
JB/T 16981991

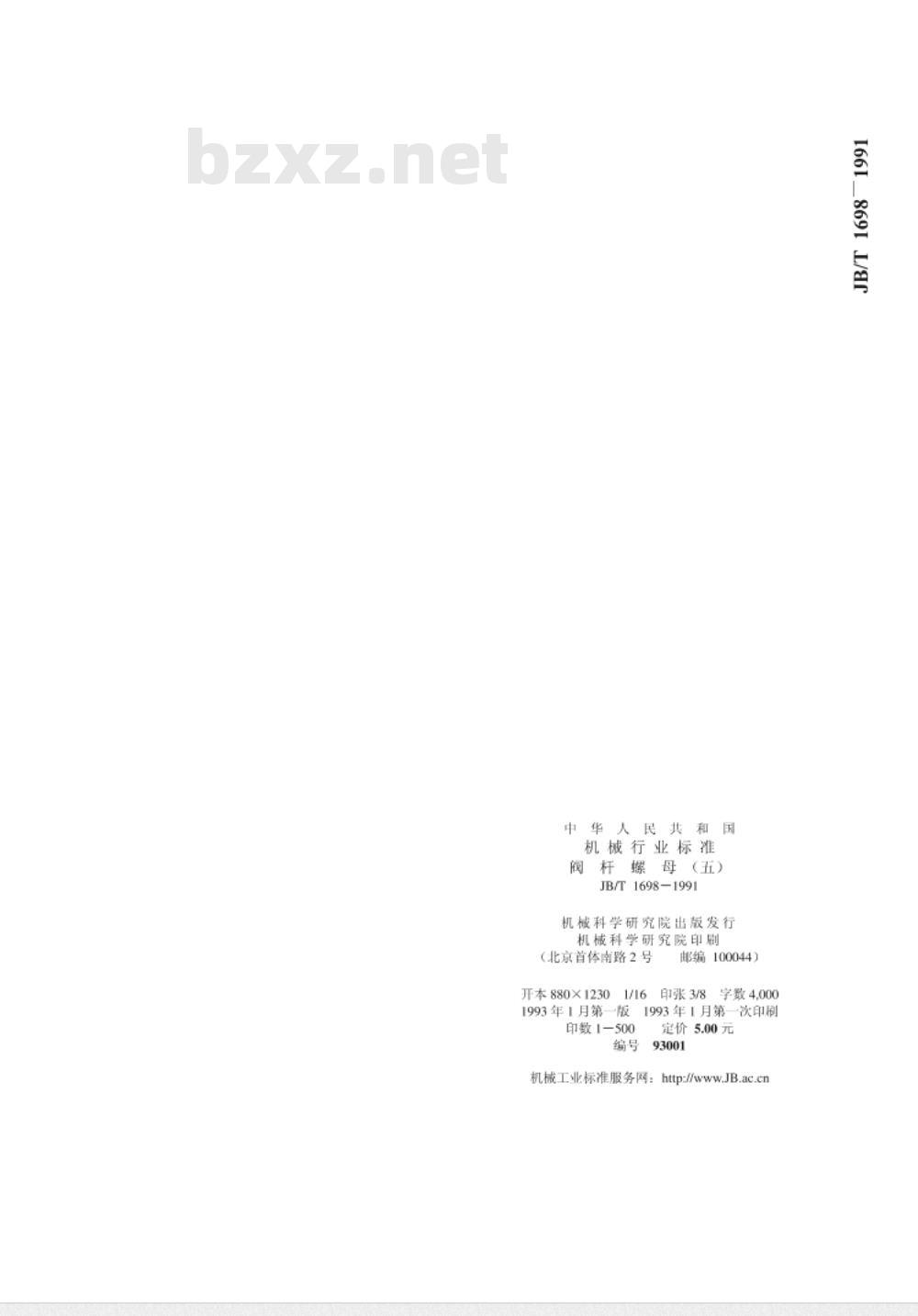

机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044）
开本880×1230
印张3/8
字数4,000
1993年1月第一版
1993年1月第一次印刷
印数1-500
定价5.00元
