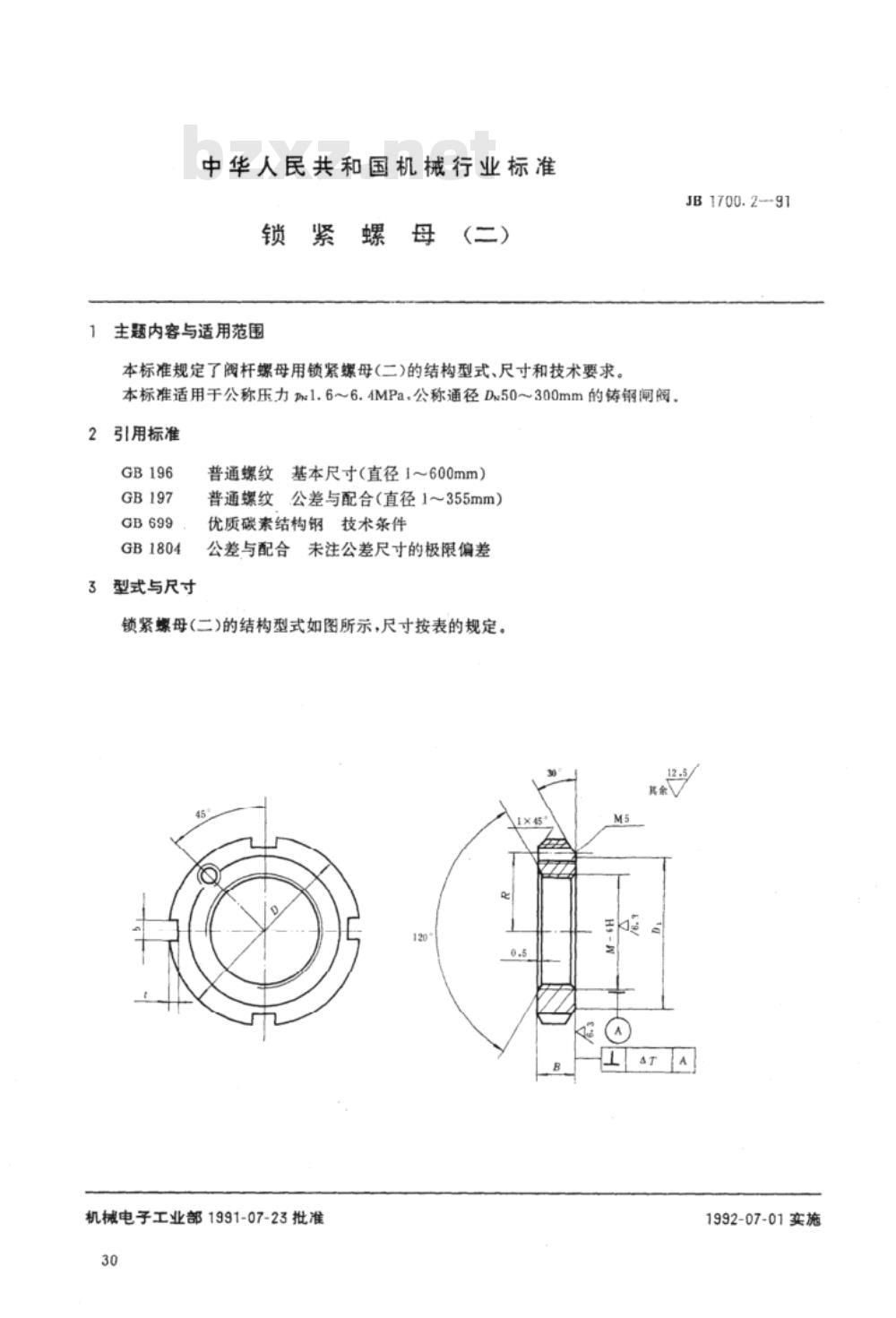

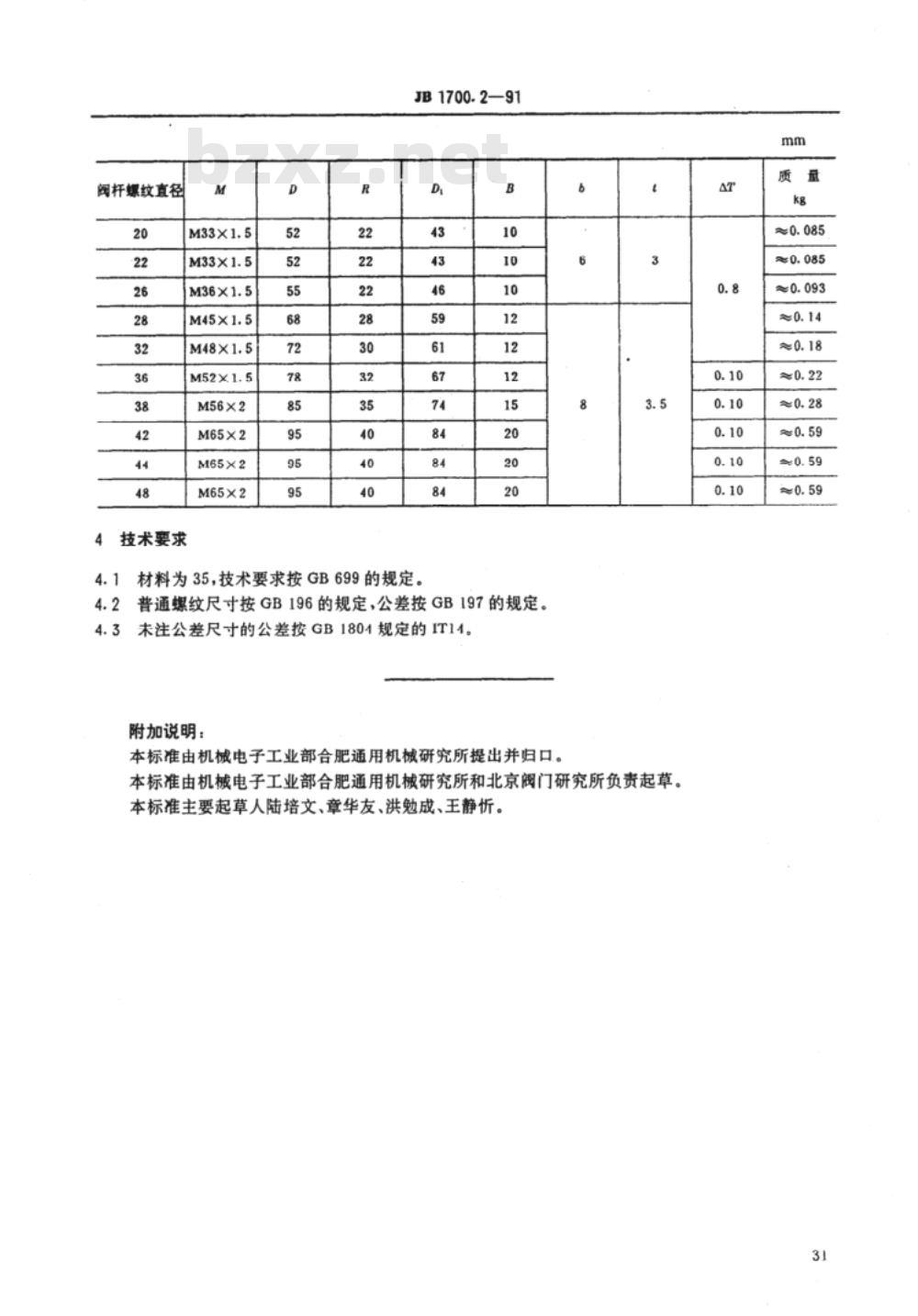

中华人民共和国机械行业标准 锁紧螺母(二) 1 范围 本标准规定了阀杆螺母用锁紧螺母(二)的结构型式、尺寸和技术要求。本标准适用于公称压力为1.6~6.4MPa，公称通径D50~300mm的铸钢闸阀。 2 引用标准 GB196 GB197 GB699 GB1804 3 型式与尺寸 锁紧螺母(二)的结构型式如图所示，尺寸按下表规定： | 阀杆螺纹直径 (M) | D | R | 极限偏差 (e) | | :--- | :--- | :--- | :--- | | M33×1.5 | 52 | 22 | 0.085 | | M36×1.5 | 55 | 22 | 0.085 | | M45×1.5 | 68 | 28 | 0.093 | | M48×1.5 | 72 | 30 | 0.14 | | M52×1.5 | 78 | 32 | 0.18 | | M56×2 | 85 | 35 | 0.22 | | M65×2 | 95 | 40 | 0.28 | 4 技术要求 4.1 材料为35，技术要求按GB699的规定。 4.2 普通螺纹尺寸按GB196的规定，公差按GB197的规定。未注公差尺寸的公差按GB1804规定的IT14。 5 附加说明 本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。主要起草人：陆培文、章华友、洪勉成、王静忻。 批准日期：1991-07-23 实施日期：1992-07-01
