【机械行业标准(JB)】阀杆螺母(四)

本网站发布时间： 2024-08-13 12:03:22

JB/T1699-1991
现行
　点击下载此标准

基本信息

标准号：
JB/T 1699-1991
标准名称：
阀杆螺母(四)
标准类别：
机械行业标准(JB)
英文名称：
Stem nut (IV)
标准状态：
现行
发布日期：
1991-07-22
实施日期：
1992-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
473.00 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
JB 1699-1975

出版信息

页数：
2页
标准价格：
8.0 元

其他信息

发布部门：
机械电子工业部合肥通用机械研究所
相关标签：
螺母

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了上螺纹阀杆螺母的结构型式、尺寸和技术要求。 JB/T 1699-1991 阀杆螺母(四) JB/T1699-1991

标准内容

部分标准内容：

中华人民共和国机械行业标准
JB/T1699 -1991
阀杆螺母
1991-07-23发布
机械电子工业部
（四）
1992-07-01实施
中华人民共和国机械行业标准
阀杆螺
1主题内容与适用范围
（四）
本标准规定了上螺纹阀杆螺母的结构型式、尺寸和技术要求。本标准适用于公称压力p1.0MPa，公称通径D/50~450mm的灰铸铁闸阀。2
引用标准
GB 1176
GB1804
GB5796.1~5796.4
3型式与尺寸
普通螺纹基本尺寸（直径1~600mm）普通螺纹公差与配合（直径1~355mm）铸造铜合金
公差与配合
未注公差尺寸的极限偏差bzxZ.net
梯形螺纹
阀杆螺母（四）的结构型式如图所示，尺寸按表的规定。JB/T1699-1991
代替JB1699—75
机械电子工业部1991-07-23批准cb质量（计算密度8.5）
1992-07-01实施

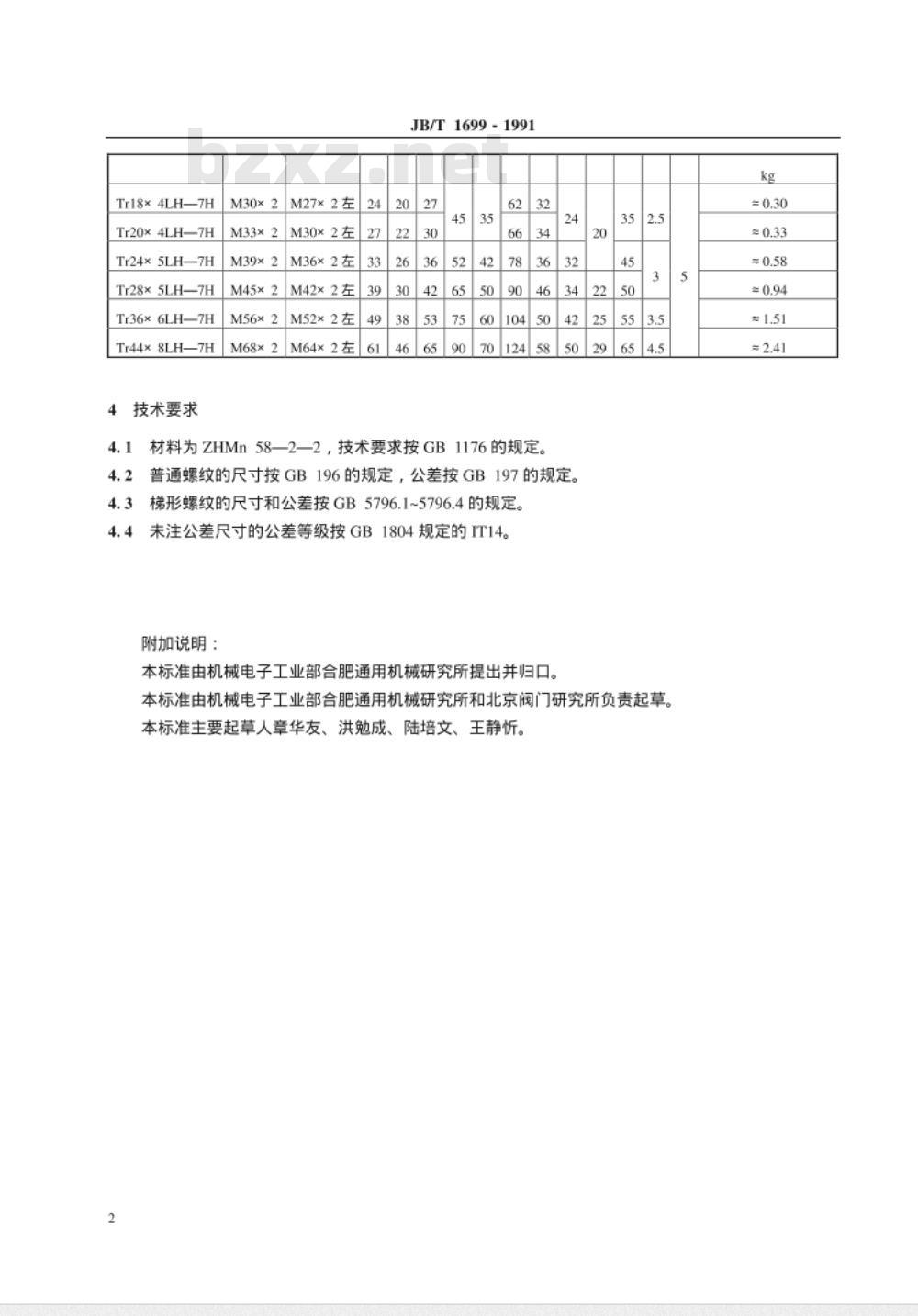

Tr18× 4LH—7H
Tr20× 4LH—7H
Tr24x5LH7H
Tr28x5LH—7H
Tr36× 6LH—7H
Tr44x8LH—7H
4技术要求
M30×2
M39×2
M27x2左
M30×2左
M36×2左
M42×2左
M52×2左
M64x2左
JB/T1699-1991
4.1材料为ZHMn58—2—2，技术要求按GB1176的规定。24
4.2普通螺纹的尺寸按GB196的规定，公差按GB197的规定。4.3梯形螺纹的尺寸和公差按GB5796.1~5796.4的规定。4.4未注公差尺寸的公差等级按GB1804规定的IT14。附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。20
本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人章华友、洪勉成、陆培文、王静。2

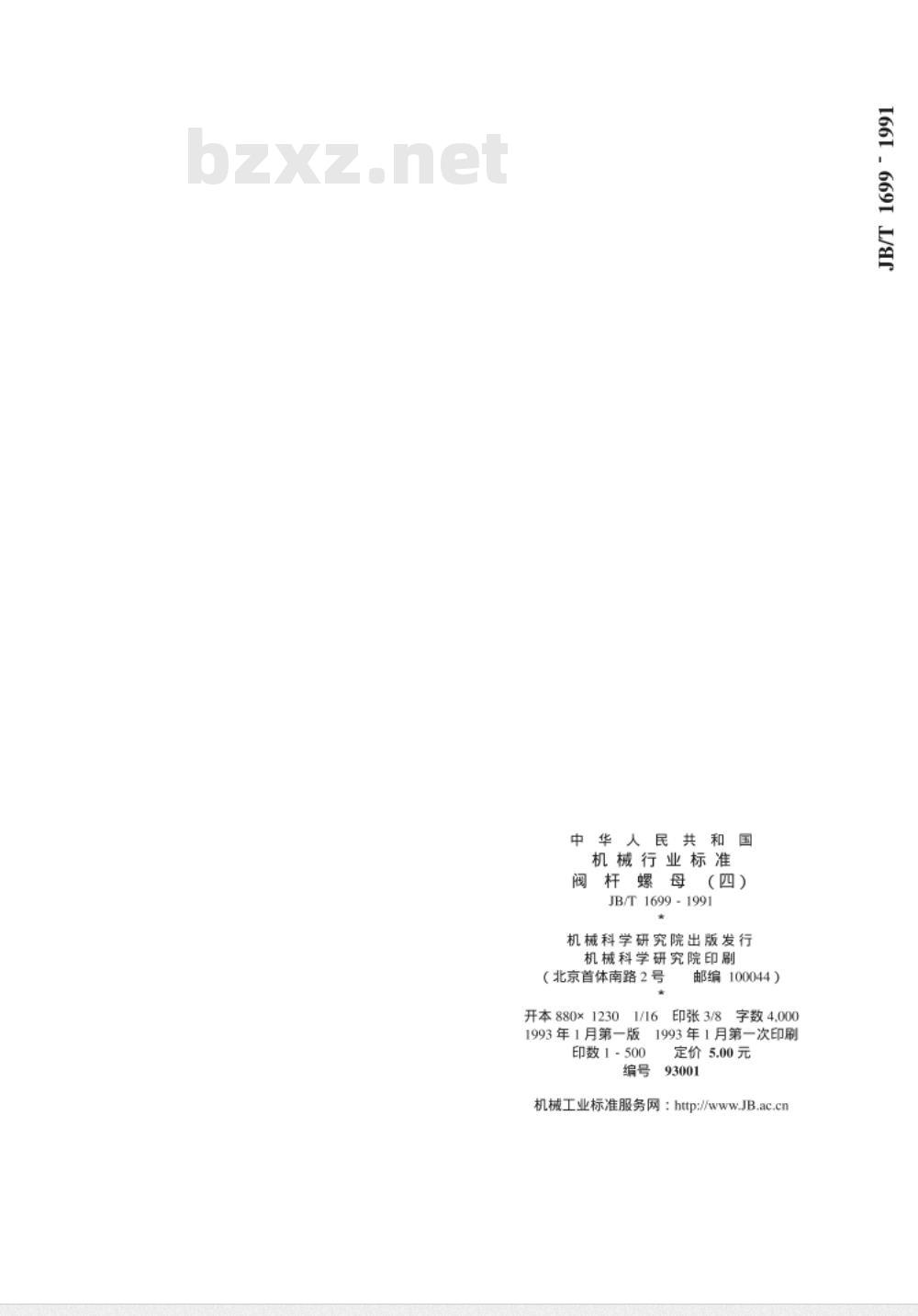

中华人民共和
机械行业标准
阀杆螺母
（四）
JB/T1699 -1991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
印张3/8
字数4,000
1993年1月第一次印刷
1993年1月第一版
印数1-500
定价5.00元
