【机械行业标准(JB)】 阀门结构要素 阀杆头部尺寸

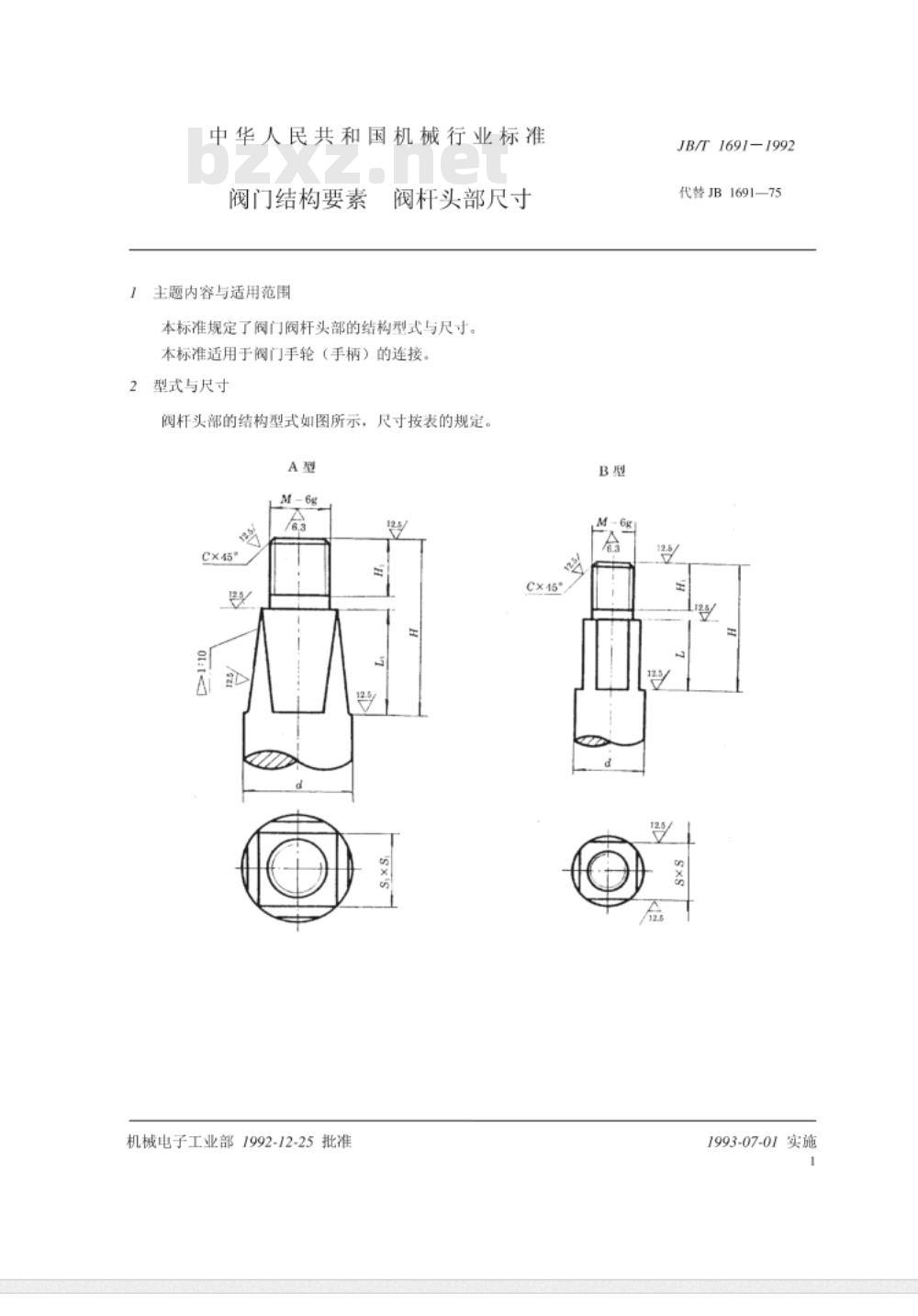

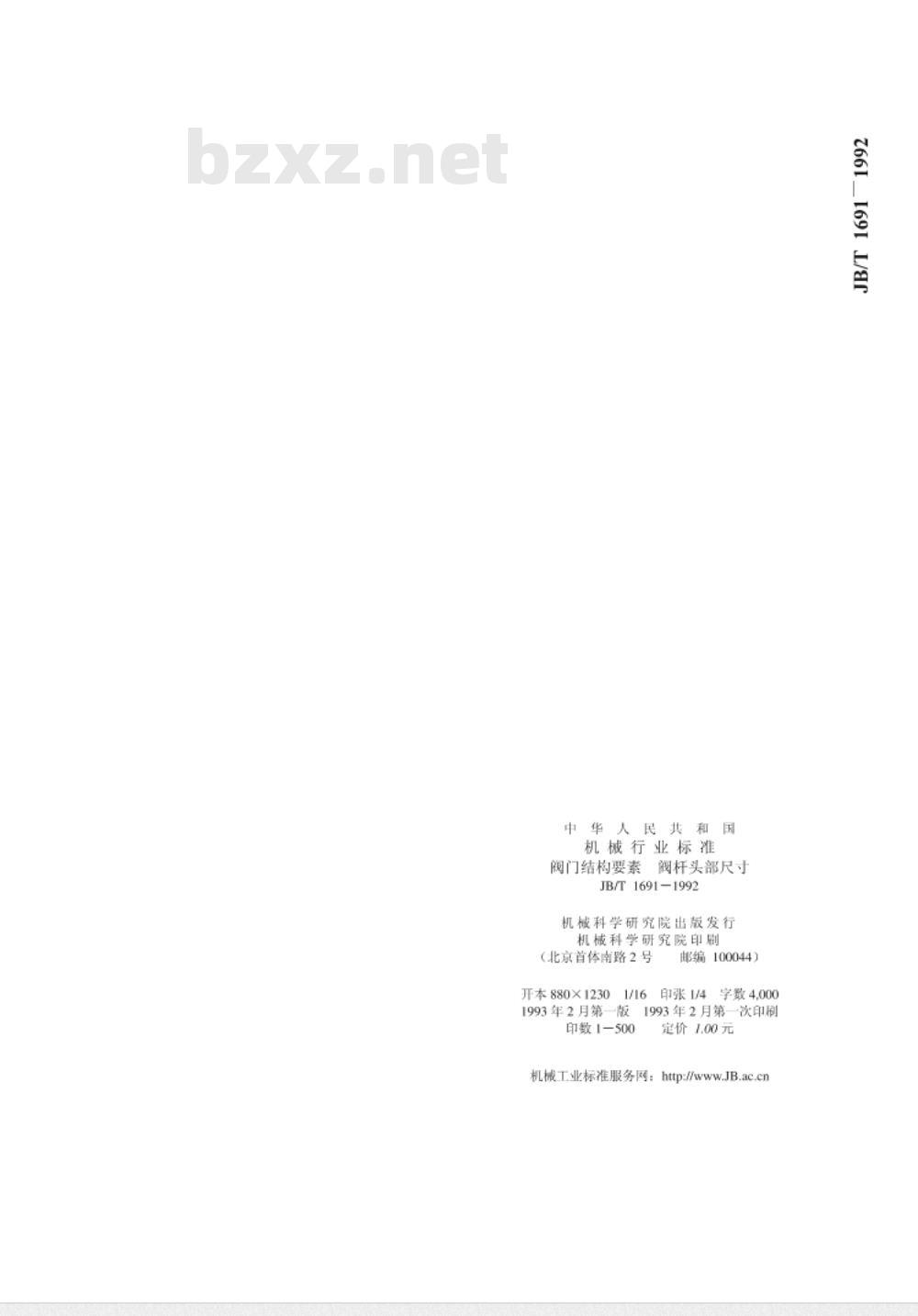

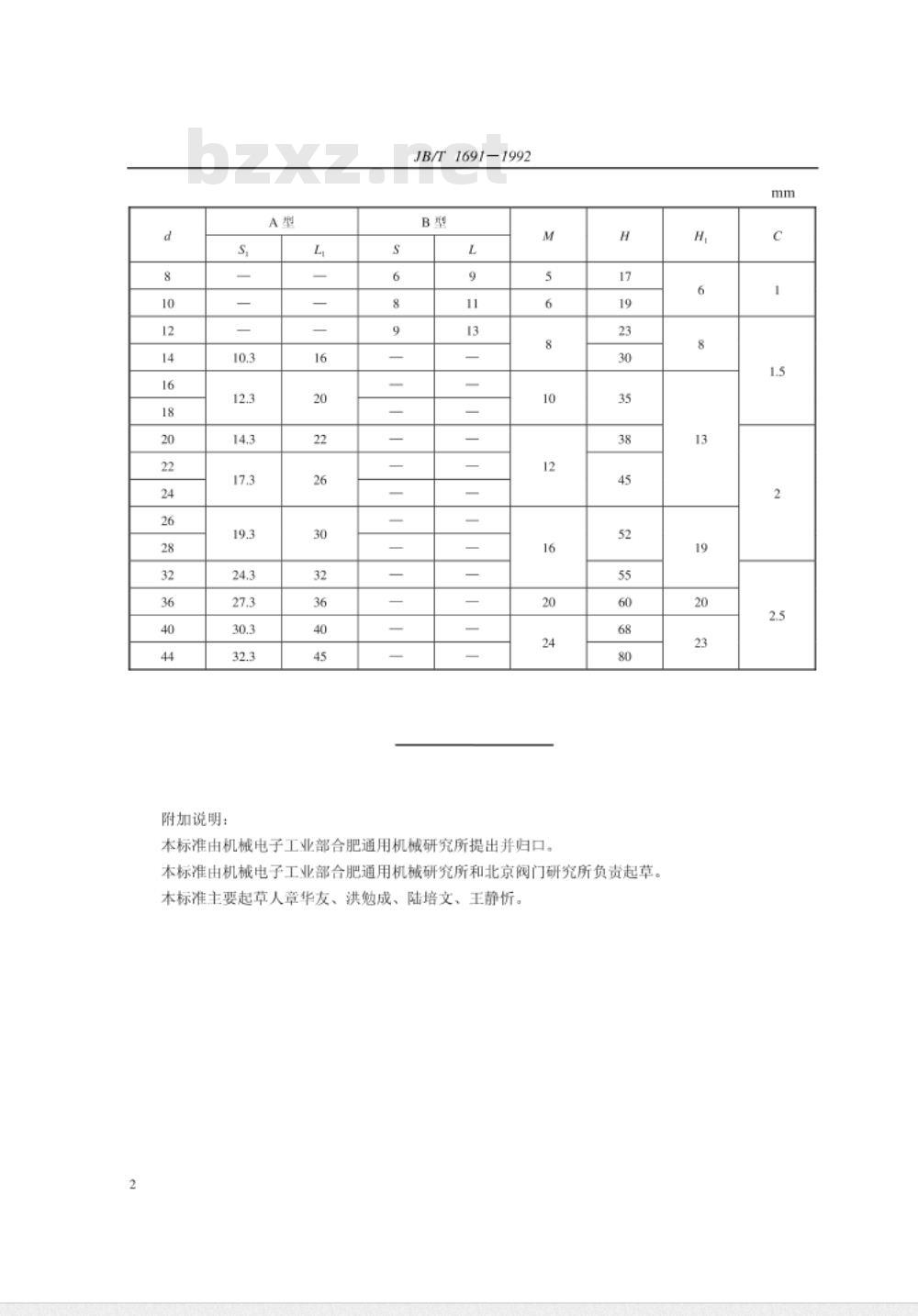

中华人民共和国机械行业标准 JB/T 1691-1992 阀门结构要素：阀杆头部尺寸 （代替 JB 1691-75） 发布日期：1992-12-25 实施日期：1993-07-01 1 主题内容与适用范围 本标准规定了阀门阀杆头部的结构型式与尺寸。本标准适用于阀门手轮（手柄）的连接。 2 型式与尺寸 阀杆头部的结构型式分为A型与B型，尺寸参数（如 M6g, C×45°, H 等）按表规定。具体尺寸参数（S, L, d, H, M）整理如下： - 尺寸组1：17, 9, 6, 9, 19 - 尺寸组2：6, 11, 10, 8, 1.5 - 尺寸组3：23, 30, 13, 9, 16 - 尺寸组4：10.3, 12, 14, 35, 10 - 尺寸组5：20, 12.3, 16, 18, 13 - 尺寸组6：38, 22, 14.3, 20, 2 - 尺寸组7：45, 12, 26, 17.3, 24 - 尺寸组8：22, 19, 52, 16, 30 - 尺寸组9：19.3, 26, 28, 55, 32 - 尺寸组10：24.3, 32, 2.5, 20, 60 - 尺寸组11：20, 36, 27.3, 36, 23 - 尺寸组12：80, 68, 24, 40, 45 - 尺寸组13：30.3, 32.3, 40, 44 (不完整) 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人：章华友、洪勉成、陆培文、王静忻。 出版信息： 机械科学研究院出版发行，1993年2月第一版。
