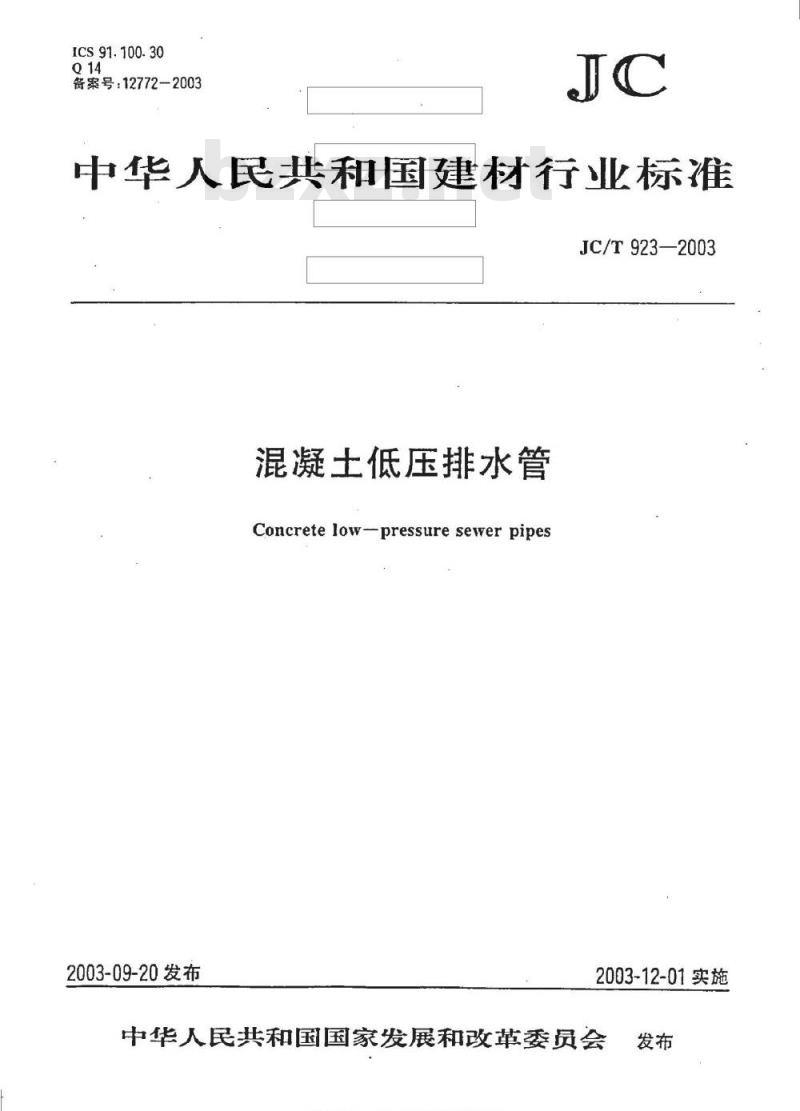

【建筑材料行业标准(JC)】 混凝土低压排水管

ICS 91.100.30
备案号：127722003
中华人民共和国建材行业标
JC/T923—2003
混凝土低压排水管
Concrete low-pressure sewer pipes2003-09-20发布
2003-12-01实施
中华人民共和国国家发展和改革委员会T
各类标准控业资料免费下车

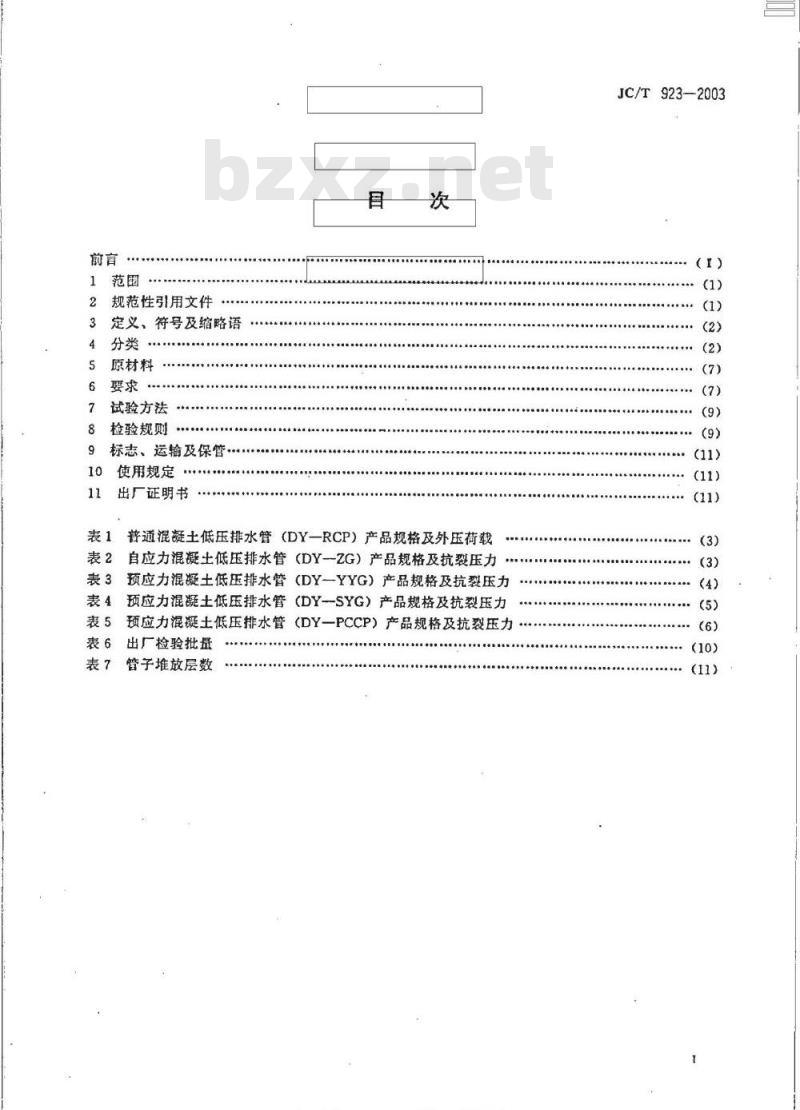

1范围
2规范性引用文件
定义、符号及缩略语
原材料
试验方法
检验规则
标志、运输及保管
使用规定
出厂证明书
普通混凝土低压排水管（DY一RCP）产品规格及外压荷载自应力混凝土低压排水管（DY--ZG）产品规格及抗裂压力预应力混凝土低压排水管（DY-YYG）产品规格及抗裂压力预应力混凝土低压排水管（DY-SYG）产品规格及抗裂压力预应力混凝土低压排水管（DY一PCCP）产品规格及抗裂压力出厂检验批量
管子堆放层数
JC/T923—2003
（11)
JC/T923-—2003

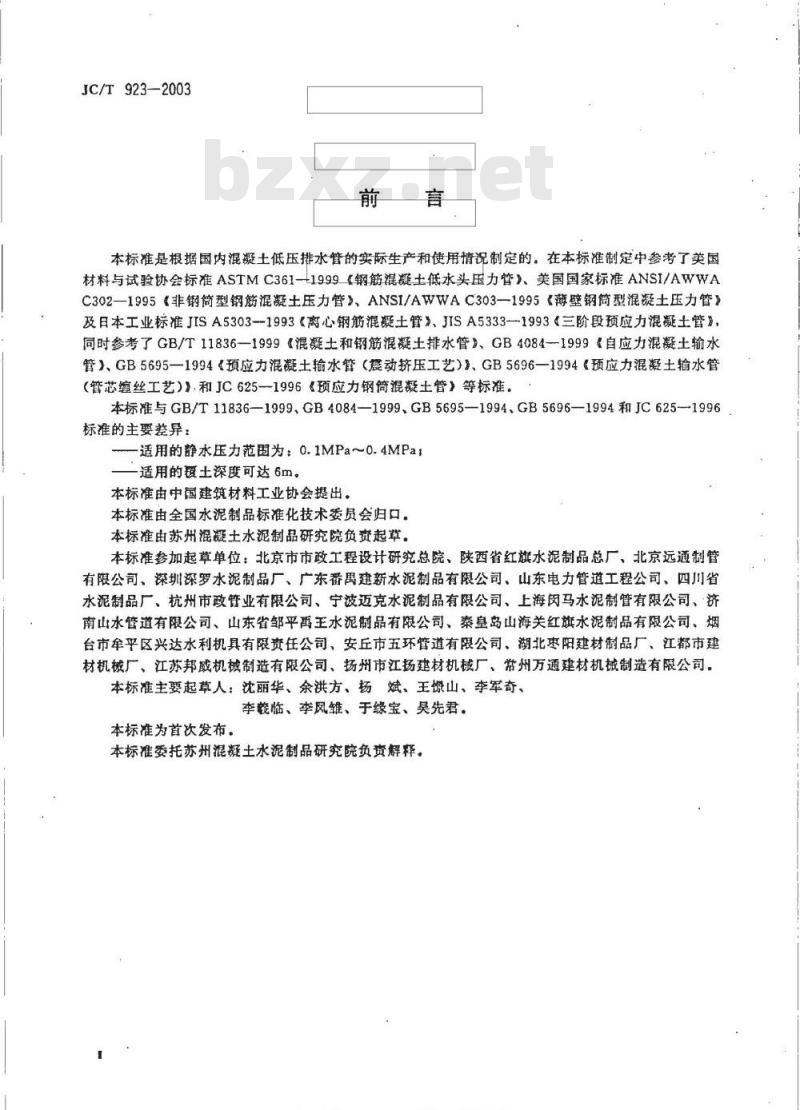

本标准是根据国内混凝土低压排水管的实际生产和使用情况制定的。在本标准制定中参考了美国材料与试验协会标准ASTMC361-1999（钢筋混凝土低水头压力管》、美国国家标准ANSI/AWWAC302—1995《非钢筒型钢筋混凝土压力管》、ANSI/AWWAC303—1995《薄壁钢筒型混凝土压力管》及日本工业标准JISA5303--1993《离心钢筋混凝土管》、JISA5333—1993《三阶段预应力混凝土管》，同时参考了GB/T11836-1999《混凝土和钢筋混凝土排水管》、GB4084—1999《自应力混凝土输水管）GB5695—1994《预应力混凝土输水管（震动挤压工艺）》、GB5696—1994《预应力混凝土输水管（管芯缠丝工艺）》.和JC625—1996《预应力钢筒混凝土管》等标准。本标准与GB/T11836—1999、GB4084—1999、GB5695—1994、GB5696—1994和JC625-1996标准的主要差异：
一适用的静水压力范围为：0.1MPa～0.4MPa适用的覆土深度可达6m。
本标准由中国建筑材料工业协会提出。本标准由全国水泥制品标准化技术委员会归口。本标准由苏州混凝土水泥制品研究院负资起草，本标准参加起草单位：北京市市政工程设计研究总院、陕西省红旗水泥制品总厂、北京远通制管有限公司、深圳深罗水泥制品厂、广东番禹建新水泥制品有限公司、山东电力管道工程公司、四川省水泥制品厂、杭州市政管业有限公司、宁波迈克水泥制品有限公司、上海闵马水泥制管有限公司、济南山水管道有限公司、山东省邹平禹王水泥制品有限公司、秦皇岛山海关红旗水泥制品有限公司、烟台市牟平区兴达水利机具有限责任公司、安丘市五环管道有限公司、湖北枣阳建材制品厂、江都市建材机械厂、江苏邦威机械制造有限公司、扬州市江扬建材机械厂、常州万通建材机械制造有限公司。本标准主要起草人：沈丽华、余洪方、扬斌、王惊山、李军奇、李羲临、李凤维、于缘宝、吴先君。本标准为首次发布，
本标准委托苏州混凝土水泥制品研究院负资解释。1范围
混凝土低压排水管
JC/T923--2003
本标准规定了混凝土低压排水管的分类、尺寸、原材料、要求、试验方法、检验规则及标志、运输、保管、使用规定、出厂证明书等内容。本标准适合于采用预应力工艺，自应力工艺和普通工艺制造的公称内径为$200mm～3000mm，静水压力为0.1MPa～0.4MPa的混凝土低压排水管，管子的接口采用胶圈密封。按本标准制造的管子适用于排放雨水、无腐蚀污水。如用于排放带有腐蚀性的污水时，应采取适当的防腐措施。
2规范性引用文件
下列文件中的条款过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175硅酸盐水泥、普通硅酸盐水泥GB199
快硬硅酸盐水泥
低碳结构钢
GB/T701
低碳钢热轧圆盘条
抗硫酸盐硅酸盐水泥
GB1344
GB1499
GB1596
GB4084
GB4463
碳素结构钢和低合金结构钢热轧薄钢板及钢带矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥钢筋混凝土用热轧带肋钢筋
用于水泥和混凝土中的粉煤灰
自应力混凝土输水管
预应力混凝土用热处理钢筋
GB/T5223
预应力混凝土用钢丝
GB5695—1994预应力混凝土输水管（震动挤压工艺）GB5696—1994应力混凝土输水管（管芯缠丝工艺）GB8076
混凝土外加剂
GB11253碳素结构钢和低合金结构钢冷轧薄钢板及钢带GB/T11836--1999混凝土和钢筋混凝土排水管GB13788冷轧带肋钢筋
GB/T14684
建筑用砂
GB/T14685
GB/T15345
建筑用卵石、碎石
预应力混凝土输水管检验方法
GB/T16752混凝土和钢筋混凝土排水管试验方法混凝土结构工程施工质量验收规范GB50204
GB50268
给水排水管道工程施工及验收规范JC/T923—2003

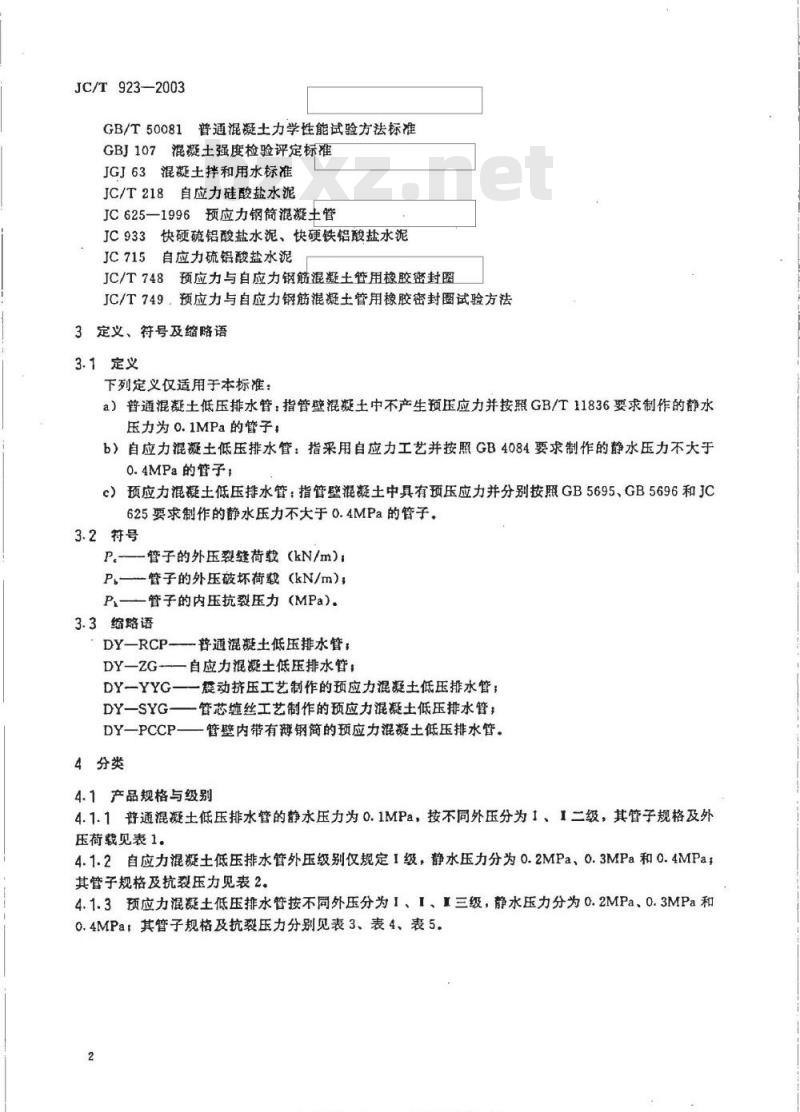

GB/T50081普通混凝土力学性能试验方法标准GBJ107混凝土强度检验评定标准JGJ63混凝土拌和用水标准
JC/T218自应力硅酸盐水泥
JC625—1996预应力钢简混凝土管JC933快硬硫铝酸盐水泥、快硬铁铝酸盐水泥JC715自应力硫铝酸盐水泥
JC/T748预应力与自应力钢筋混凝土管用橡胶密封圈JC/T749：预应力与自应力钢筋混凝土管用橡胶密封圈试验方法3定义、符号及缩略语
3.1定义
下列定义仅适用于本标准：
a）普通混凝土低压排水管：指管整混凝土中不产生预压应力并按照GB/T11836要求制作的静水压力为0.1MPa的管子：
b）自应力混凝土低压排水管：指采用自应力工艺并按照GB4084要求制作的静水压力不大于0.4MPa的管子；
c）预应力混凝土低压排水管：指管壁混凝土中具有预压应力并分别按照GB5695、GB5696和JC625要求制作的静水压力不大于0.4MPa的管子。3.2符号
P。管子的外压裂缝荷载（kN/m)，P，一-管子的外压破坏荷载（kN/m）；P——管子的内压抗裂压力（MPa）.3.3缩路语
DY—RCP普通混凝土低压排水管，DY—ZG—自应力混凝土低压排水管，DY一YYG一一展动挤压工艺制作的预应力混凝土低压排水管；DYSYG—管芯缠丝工艺制作的预应力混凝土低压排水管；一管壁内带有薄钢简的预应力混凝土低压排水管。DY-PCCP
4分类
4.1产品规格与级别
4.1.1普通混凝土低压排水管的静水压力为0.1MPa，按不同外压分为1、1二级，其管子规格及外压荷载见表1，
4.1.2自应力混凝土低压排水管外压级别仅规定1级，静水压力分为0.2MPa、0.3MPa和0.4MPa；其管子规格及抗裂压力见表2.
4.1.3预应力混凝土低压排水管按不同外压分为I、、I三级，静水压力分为0.2MPa、0.3MPa和0.4MPa，其管子规格及抗裂压力分别见表3、表4、表5.2
标准捷视图
四各类标准控业强科免费下车
公称内径
De(mm)
普通混凝土低压排水管（DY-RCP）产品规格及外压荷载裹1
静水压力
(kN/m)
(kN/m）
(kN/m)
JC/T923—2003
(kN/m)
注：表中I、1级管对应的覆土深度分别为：0.8m公称内径
自应力混凝土低压排水管（DY一ZG）产品规格及抗裂压力静水压力
P,(MPa)
公称内径
D。(mm)
静水压力
PV(MPa)
注：铺设条件为：夏土深度0.8m～2.0m，素土基础或人工砂基，地面活荷载为两辆汽20级汽车荷较。标注教搜图上品品各车标准行业资料免费下车0.8
JC/T923—2003wwW.bzxz.Net
表3预应力混凝土低压排水管（DY—YYG）产品规格及抗裂压力公称内径
P(MPa)
公称内径
P(MPa)
注：表中I、1、分别对应夏土深度为：0.8mJC/T923-2003
表4预应力混凝土低压排水管（DY—SYG）产品规格及抗裂压力静水
Pe(MPa)
公称内径
P(MPa)
1分别对应土深度为：0.8m注：1.表中1、1、
<2.0m、2.0m2．“二”表示该级别管子不宣生产，安美标准行业料免
准投控园.ksn
JC/T923—2003
预应力混凝土低压排水管（DY一PCCP）产品规格及抗裂压力表5
公称内径
Pr(MPa)
公称内径
P(MPa)
注，表中1、1、1分别对应斑土深度为：0.8mJC/T923--2003
4.2.1普通混凝土低压排水管（D一RCP）的管子形状及基本尺寸应参照GB/T11836执行。4.2.2自应力混凝土低压排水管（DY一ZG）的管子形状及基本尺寸应参照GB4084执行。4.2.3预应力混凝土低压排水管(DY-YYG、DY-SYG、DY-PCCP）的管子形状及基本尺寸应分别参照GB5695、GB5696和JC625执行。4.3管子的质量等级分别按GB/T11836、GB4084、GB5695、GB5696和JC625的规定执行。4.4管子按名称代号、公称内径X管子长度、静水压力、外压级别及标准编号顺序进行标记。示例1：公称内径为500mm，管子长度为2000mm，静水压力为0.1MPa，外压级别为1级的采用普通工艺制造的混凝土低压排水管，标记为：DY-RCP$500×2000P11JC/T923--2003示例2：公称内径为1200mm，管子长度为5000mm，静水压力为0.3MPa，管子外压级别为1级的采用管芯缠丝工艺制造的预应力混凝土低压排水管，标记为：DY--SYG1200X5000P3IJC/T923-20035原材料
5.1水泥
制造普通混凝土低压排水管和预应力混凝土低压排水管时应采用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、快硬硅酸盐水泥、抗硫酸盐硅酸盐水泥、快硬硫铝酸盐水泥。制造自应力混凝土低压排水管时应采用自应力硅酸盐水泥或自应力硫铝酸盐水泥。水泥性能应分别符合GB175、GB1344、GB199、GB748、JC933《快硬硫铝酸盐水泥》的部分、JC/T218及JC715的要求。5.2细集料
制管用细集料应采用中粗砂，细度模数为：3.2~2.3。砂子的含泥盘不宜大于2.0%.其余质量指标应符合GB/T14684的规定。
5.3粗集料
制管用粗集料应采用碎石或卵石.粗集料最大粒径不得大于环筋净距的3/4，并不得大于管壁或管芯混凝土层厚度的1/4；当管整或管芯混凝土层厚度小于60mm时，最大粒径不应大于15mm。石子的含泥量不得大于1.0%，其余质量指标应符合GB/T14685的规定，5.4水
混凝土拌和用水应符合JGJ63的规定，5.5外加剂及掺合料
当使用外加剂时，其质盘指标应符合GB8076的规定，严禁使用氯盐类外加剂；当掺加粉煤灰时，其质量指标应符合GB1596的规定；当掺加其他掺合料时，其质量指标应符合相应标准的规定。5.6钢材
制管用预应力钢丝、非预应力钢筋、热轧薄钢板和钢带、冷轧薄钢板和钢带应分别符合GB/T5223、GB4463、GB700、GB/T701、GB1499、GB13788、GB912和GB11253等标准的规定.6要求
6.1混凝土强度
6.1.1制造普通混凝土低压排水管和预应力混凝土低压排水管用混凝土强度等级不得低于C40.6.1.2制造自应力混凝土低压排水管用自应力混凝土强度应符合GB4084的规定。6.2钢筋骨架及配筋
钢筋骨架制作及管子配筋应分别符合GB/T11836、GB4084、GB5695、GB5696和JC625的规7
JC/T923—2003
6.3外观质量
6.3.1表面质
管子的内外表面应平整。不应出现粘皮、蜂宽、麻面、塌落、露筋、合缝漏浆、端部碰伤和保护层空鼓、脱落现象。
6.3.2表面裂缝
6.3.2.1管子外表面不得有裂缝。6.3.2.2预应力混凝土低压排水管（不包括DY一PCCP）内表面不得有裂缝。6.3.2.3普通泥凝土低压排水管和自应力混凝土低压排水管内表面裂缝宽度不得大于0.05mm6.3.2.4预应力混凝土低压排水管（DY一PCCP）内表面纵向裂缝宽度不得大于0.1mm，裂缝长度不得大于150mm，管身环向裂缝宽度不得大于0.25mm，距管端300mm范围内出现的环向裂缝宽度不得大于0.4mm（内壁浮浆裂缝或龟裂不在此限）。6.3.3接口工作面
管子接口工作面应平整光洁，不得出现蜂窝、灰渣和脱皮现象。6.3.4修补
有瑕的管子允许修补，其修补范固和方法应分别符合GB/T11836、GB4084、GB5695、GB5696和JC625的规定，
6.4尺寸及允许偏差
管子的尺寸及允许偏差应分别符合GB/T11836、GB4084、GB5695、GB5696和JC625的规定。6.5物理力学性能
6.5.1抗渗性
管子的抗渗性应符合下列条款的规定：6.5.1.1普通混凝土低压排水管和项应力混凝土低压排水管（不包括DY一PCCP），其抗渗检验压力为管子静水压力的1.5倍，
6.5.1.2自应力混疑土低压排水管，其抗渗检验压力为管子静水压力的2倍。6.5.1.3在规定的抗渗检验压力下，普通混凝土低压排水管、自应力混凝土低压排水管和预应力混凝土低压排水管（不包括DYPCCP）外表面允许有潮片，但潮片面积不得大于总外表面积的5%，管体表面不得出现水珠流消，管子接头不得水，管子不得开裂。6.5.1.4预应力钢简混凝土低压排水管，在制管过程中检验薄钢简的抗渗性.在JC625规定的抗渗检验压力下，薄钢筒包括钢筒焊缝不得出现渗漏。如在钢简水压检验时发现任何渗漏，应在卸压后进行修补。修补后的薄钢简应重新进行抗渗检验，直至无渗漏才能进人下道工序。6.5.2接头密封性
自应力混凝土低压排水管及预应力混凝土低压排水管的接头密封性应分别符合GB4084、GB5695、GB5696和JC625的规定，普通混凝土低压排水管的接头密封性参照GB5695或GB5696执行，6.5.3外压荷载或抗裂压力
6.5.3.1普通混凝土低压排水管按7.2.5.1规定的三点法进行外压荷载检验时，管子外压荷载值不得低于表1的规定。
6.5.3.2自应力混凝土低压排水管及预应力混凝土低压排水管按7.2.5.2规定的内水压方法进行抗裂压力检验时，管子的抗裂值应分别符合表2、表3、表4及表5的规定。6.6保护层厚度
普通混凝土低压排水管、自应力混凝土低压排水管及预应力混凝土低压排水管的保护层厚度应分别符合GB/T11836、GB4084、GB5695、GB5696和JC625的规定。8
准搜捷图
各美标准行业造料免费下
7试验方法
7.1仪器设备和负具
JC/T923--2003
试验用主要仪馨设备和量具应分别符合GB/T11836、GB4084、GB5695、GB5696和JC625的规定。
7:2试验内容
7.2.1混凝土抗压强度
7.2.1.1混凝土试件应在混凝土的浇筑地点随机取样制作7.2.1.2每天拌制的同配合比混凝土的取样不得少于次。对普通混凝土，三个试件为一组，每次至少成型三组试件；对自应力混凝土，其取样方法和试件数量按GB4084的规定执行。试件的养护条件应与管子相同，试件脱模后再进行标准养护或水养护。7.2.1.3普通混凝土试件用于检验管子的脱模强度、出厂强度及28天混凝土抗压强度：自应力混凝土试件则用于测定自应力值、自由膨胀率、脱模强度及膨胀稳定后的混凝土强度。7.2.1.4普通混凝土抗压强度试验方法应符合GB/T50081的规定。7.2.1.5自应力混凝土抗压强度试验方法应符合GB4084附录A的规定。7.2.2外观质量
管子的外观质量包括露筋、裂缝、合缝漏浆、粘皮、麻面、蜂窝、空鼓、端部碰伤和外表面凹坑等：应分别按GB/T16752、GB4084附录B及GB/T15345规定的试验方法进行检验。7.2.3尺寸
管子的公称内径、有效长度、壁序、接口尺寸、弯曲度等指标应分别按GB/T16752、GB4084附录B及GB/T15345规定的试验方法进行检验。7.2.4抗渗性和接头密封性
管子、管芯的抗渗性和接头密封性或薄钢简的抗渗性应分别按GB/T16752、GB4084附录B及GB/T15345、JC625规定的试验方法进行检验.7.2.5外压荷载或抗裂压力
7.2.5.1普通混凝土低压排水管的外压荷载试验采用三点法，按GB/T16752规定的试验方法进行检验。管子的裂缝荷载为按三点法进行外压荷载试验时管壁产生0.2mm裂缝宽度时的外压荷载：管子的破坏荷载为管子失去承载能力时的外压荷载7.2.5.2预应力混凝土低压排水管和自应力混凝土低压排水管的抗裂压力检验采用内水压方式，按GB/T15345规定的试验方法进行检验。注：预应力混疑土低压排水管的外压荷载依生产厂家实际情况也可采用三点法，其外压荷载值由设计确定。7.2.6保护层厚度
管子的保护层厚度分别按GB/T16752、GB4084附录B及GB/T15345规定的试验方法进行检8检验规则
8.1检验分类
检验分为出厂检验和型式检验两类。8.2出厂检验
8.2.1检验项目
检验项目包括混凝土抗压强度、外观质、尺寸及偏差、抗性和接头密封性、外压荷载或抗裂压力和保护层厚度。
8.2.2组批规则
