【建筑材料行业标准(JC)】 水性聚氯乙烯焦油防水涂料

中华人民共和国建材行业标准
JC634-1996
水性聚氯乙烯焦油防水涂料
1996-03-26发布
国家建筑材料工业局发布
1996-09-01实施

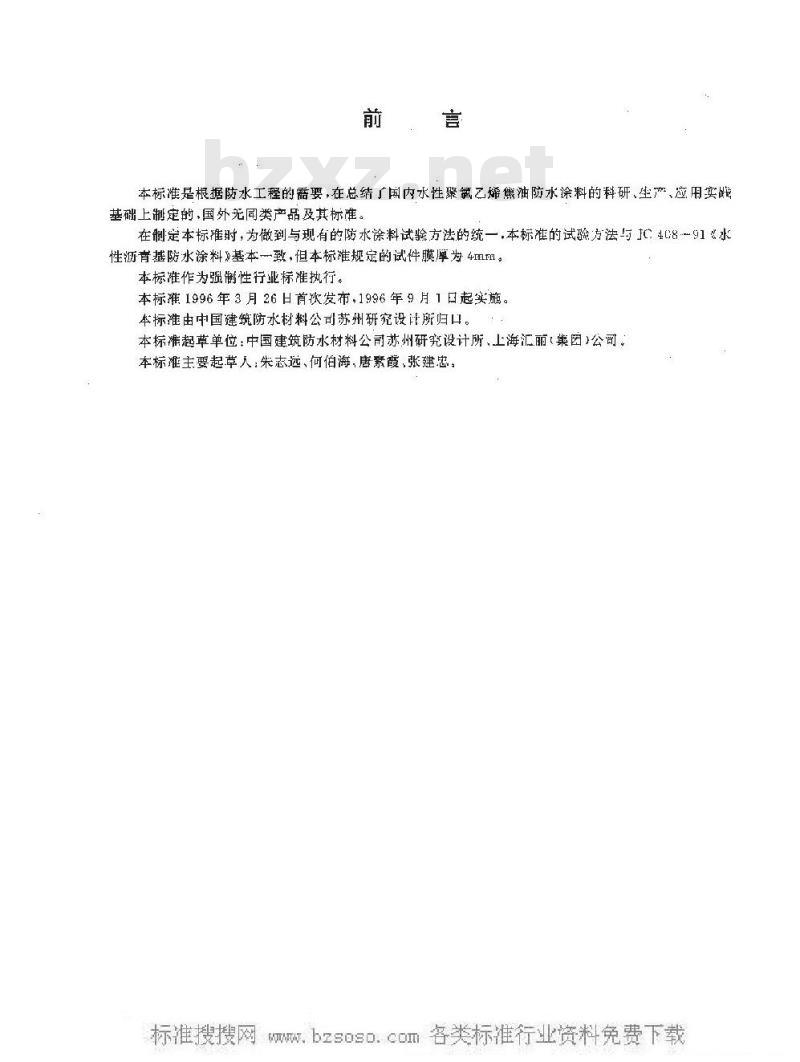

本标准是根据防水工程的需要，在总结了国内水性聚氟乙烯黛油防水涂料的科研、生产、应用实雌基础上制定的,国外无同类产品及其标准。在制定本标准时，为做到与现有的防水涂料试验方法的统一，本标准的试验方法与JC4C8-91《水性沥育基防水涂料》基本一致，但本标准规定的试件膜厚为4IFI。本标准作为强制性行业标准执行。本标准1996年3月26日首次发布，1996年9月1日起实施。本标准由中国建筑防水材料公司苏州研究设计所归口。本标准起草单位：中国建筑防水材料公司莎州研究设计所、上海汇丽（集因)公司。本标准主要起草人，朱志远、何伯海，唐素霞，张建忠，1范围

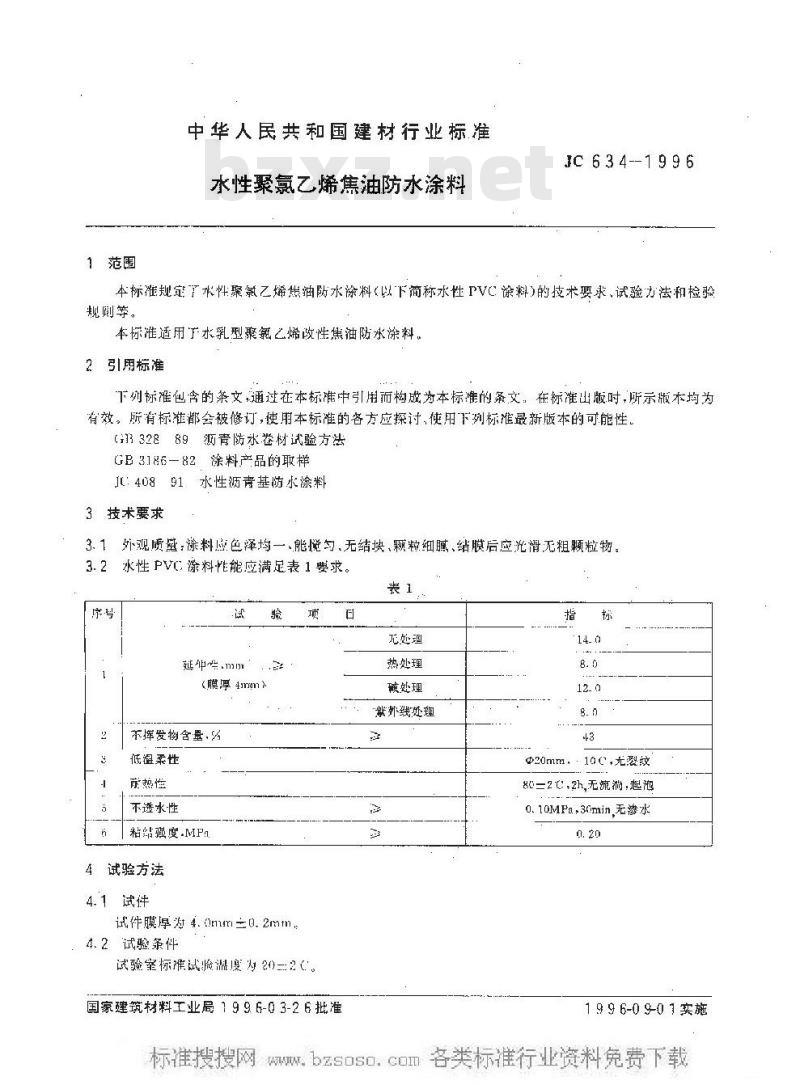

中华人民共和国建材行业标准
水性聚氯乙烯焦油防水涂料
JC 6 3 4-- 1 9 9 6
本标准规定了术性聚氯乙烯焦油防水涂料（以下简称水性PVC涂料）的技术要求，试验力法和检验规剧等。
本标准适用下水乳型聚氟乙烯改性焦油防水涂料，2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。G32889源青防水卷材试验方法
GB3186一82涂料产品的取样
JC40891水性沥青基防水涂料
3技术要求
3.1外观质壁涂料应色泽均一、能搅匀、无结块、颗粒细腻、结膜后应光滑无粗颗粒物：3. 2水性PVC 涂料非能应满足表 1 要求。表1
(膜厚4mgm）.
不挥发物含量,%
低温柔性
前热性
不透水性
粘结疆度.MPn
4试验方法
4.1试件
试件膜厚为 4. 0mm三0. 2mm
4.2试验条件
试验室标准试监温度为20三2。
国家建筑材料工业局1996-03-26批准无处
热处理
碱处理
“紫外线处理
@20mm，：10℃，无双效
8=2 ,2h,无流满，起鸿
0.10MPa30min无渗水
1 9 9 6-0 9-0 1 实施
JC 6341996

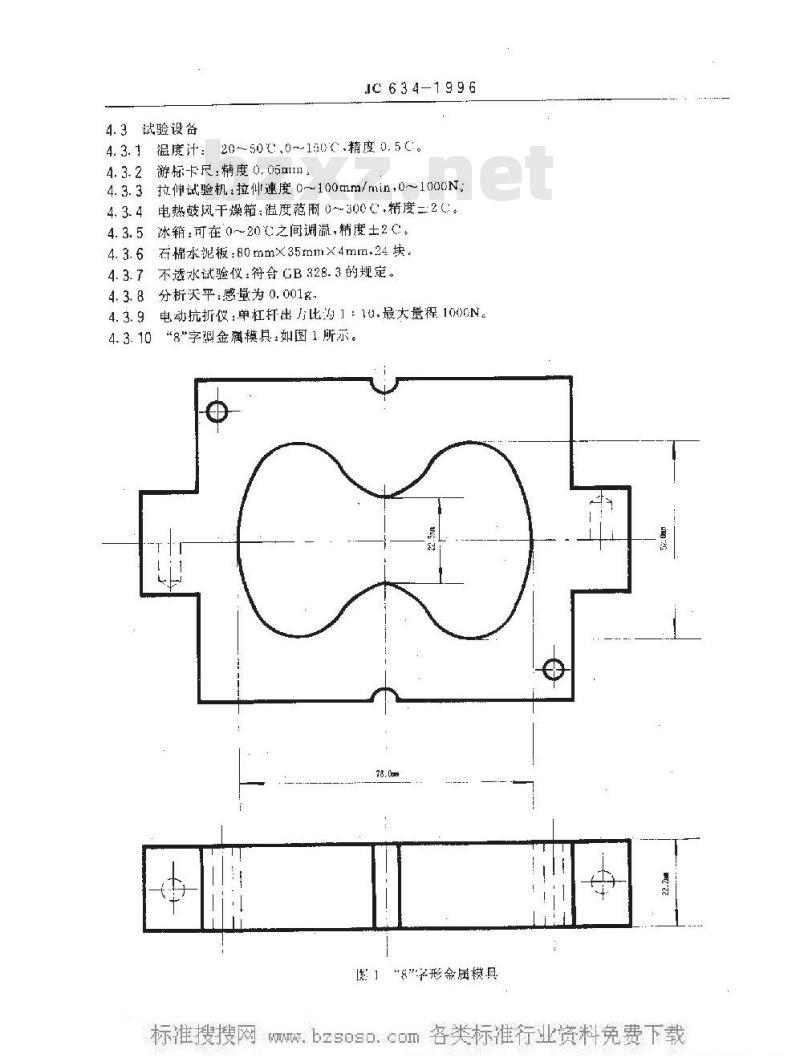

4.3试验设备
4.3.1温度计：20~50℃,0~-150精度0.5℃4.3.2游标卡尺：精度0.05mm，
4.3.3拉伸试验机，拉仲速度C~100mm/min，0~100N；4.3.4电热鼓风干燥箱：温度范围0~300℃.精度=2C4.3.5冰箱：可在0~20℃之间调温，精度士2C4.3.6石棉水泥板80mm×35mm×4mm.24块，4.3.7不透水试验仪：符合CB828.3的规定。4.3.8分析天平：感量为0.001g
电动抗折仪：单杠杆出方比沟1：10.最大量程1006N。4. 3. 9
“8\字翘金属模具：如图1所示。4.3.10
图」“&”形金属模具

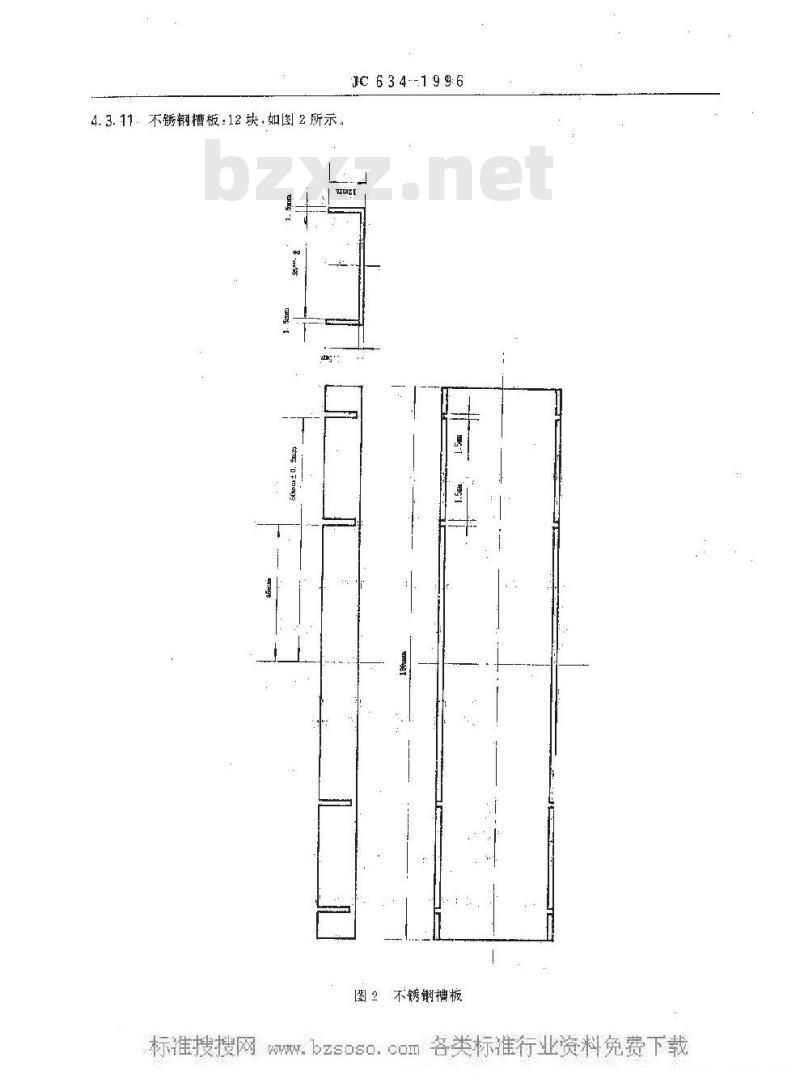

4.3.11．不锈钢槽板：12块，如图2所示。JC 634--199:6
图？不锈钢槽板
W4.4外观质量
按 JC 408 中 6. 3. 1 进行。
4.5延伸性
4.5.1试验步骤
JC634-1996
按JC408中6、5.1.2制备试件，首先称取2.0g搅匀的试样加28水搅匀放入槽板内的石椭板4段，抹乎，放入40土2C烘箱中烘干4h，再称取30g样品分2～3次抹平烘干，两次间隔6~-12h，最后..道涂层应在烘箱中烘干24h，膜原为4.0mm士0.2mm。共制备12个试件，无处理延伸性试验按JC408中6.5.2.1进行。拉力机量程采用1:000N.拉伸速度50mm/min.延伸值精确至0.5mm1。
热处理延伸性按JC408中6.5.2.2和6.5.4.2逆行。碱处理延伸性按TC408中6.5.2.3和6.5.4.3进行。紫外线处理延仲性按JC408中6.5.2.4逊行。4. 5. 2结果计算
每个试件延伸值按式（1)计算：L=
式中：L—延伸值.mm:
Lo—试件拉伸前的延伸尽指针谈数.nm；L,
一试件拉伸后的延伸尺指针读数，mm。以三个试件的算术平均值作为试验结果;精确至0.5mm。4.6不挥发物含量
4.6.1试验步骤
在1.05士2C的烘箱内将自径约为75mm的玻璃培养血.烘干，德干燥器中冷却至室温并称录.精面至0.001g。称入样品2g主0.2g，让梯品均匀分敬在Ⅲ内。把盛试样的培养亚放入105土2℃的烘箱内，保持3hl.在下燥器中冷却至室温再称最，精研至0.001g·试验平行测定至少两次。4.6.2结果计算
不挥发物含按式(2)计算：
式中，Nv\：不挥发物含量，%，培养血的质量?g；
n加热前培养血与样品的质量.g!m加热店培养血与样品的质量·&2
以两次测试的算术平均值作为试验结果，精确至0.1%.两次测试的和对误差不韶过1%。4.7低温柔性
按JC408中6.6.1和6.6.3进行，试样为100g，试验温度为10二℃，柔性摔直危为20mim。4.8耐热性
按JC408中6.7进行，试样量为50g.试验温度为80±2C.植温2h。4.9不透水性
控TC408中6.9.1进行.试样量为225·金展网径为2mm.准试验时试件上面加层滤纸，保持压力0.IMPa、3min，观察其是否透水。W4.10粘结强度
4. 10.1 试验步骤
JC 634-1996
砂浆块制备按J408中的6.8.1进行，试件制备按JC408中的6.8.2.2进行.试样涤刷度不大于 0. 5mm,制备五个试件。
将试件在20=2（温度下放置 2h,按 JC 408 中 6. 8. 3 进行,将试件置于电动抗析仪上，采月单杠杆式，调整零点，无负荷自动拉伸速度为50mm/min，然后开动试验机到试件拉断为止，记录试件拉断时的数信(P).准确至 JN。
4.10.2结果计算
粘结强度按式(3)计算：
式中·粘结强度.M..
-粘结力,N；
A“g\字形试件断面面积,其值为 5.0×10n\。试验结果以接近中值的三个试件的算术平均值表示，精溯至0.01MPa5检验规则
以5t为一批量进行检验.不见5t也按批进行检验·产品抽样按GB3186进行.总共取2kg样品用于检验。样品保存媚度为5～36C。5.2检验分类
产检验分出检验和型式检验。
5.3出厂检验
出厂检验项目包括无处理延伸性，不挥发物含、低温柔性,耐热性，检验结果全部符合规定技术要求时判该批产品合格.若有…项不符合要求时则需复验。允许在同批产品中按5.1规定重新取双倍试样对不合格项月进行复验，如果仍不含格.则判该批产品不合格。5.4型式检验
型武检验项日为技术要求中所有项目，在正常生产情况下每半年进行一次，若捡验结果均符合全部技术要求时判为合格：否则判为不合格。6包装、标志、运输与贮存
6.1包装
产品采用带蓝的铁桶或塑料包装。6.2标志
包装桶文面应涂刷牢固明显的标志内容包括：牛产厂名、广址、产品名称、标准号、重量、商标生产日期或先产批号、有效期限。wwW.bzxz.Net
6. 3 些存与运输
贮存温度～35，该产品从生产之日起有效贮存期不得少于半年。疮荐导逐输应防止日瞩、撞后、勿近热源、中华人熙共和国建材
行业标准
水性聚氯乙烯焦油防水涂料
JC 634-1996
国家建筑材料工业局标准化研究所出版发行地址：北京朝阳区曾庄
邮散编鹉：10024
电话：65755125
机械科学研究院标准出版中心印制脏夜专有不得翻印
开本怕×1230.1/16印张3/4字数10,0001996年9月第版，195B年9后第一次印刷印数1～8(10定价6. 0 元
编号 1022
161-h8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
