【建筑材料行业标准(JC)】 陶瓷片密封水嘴

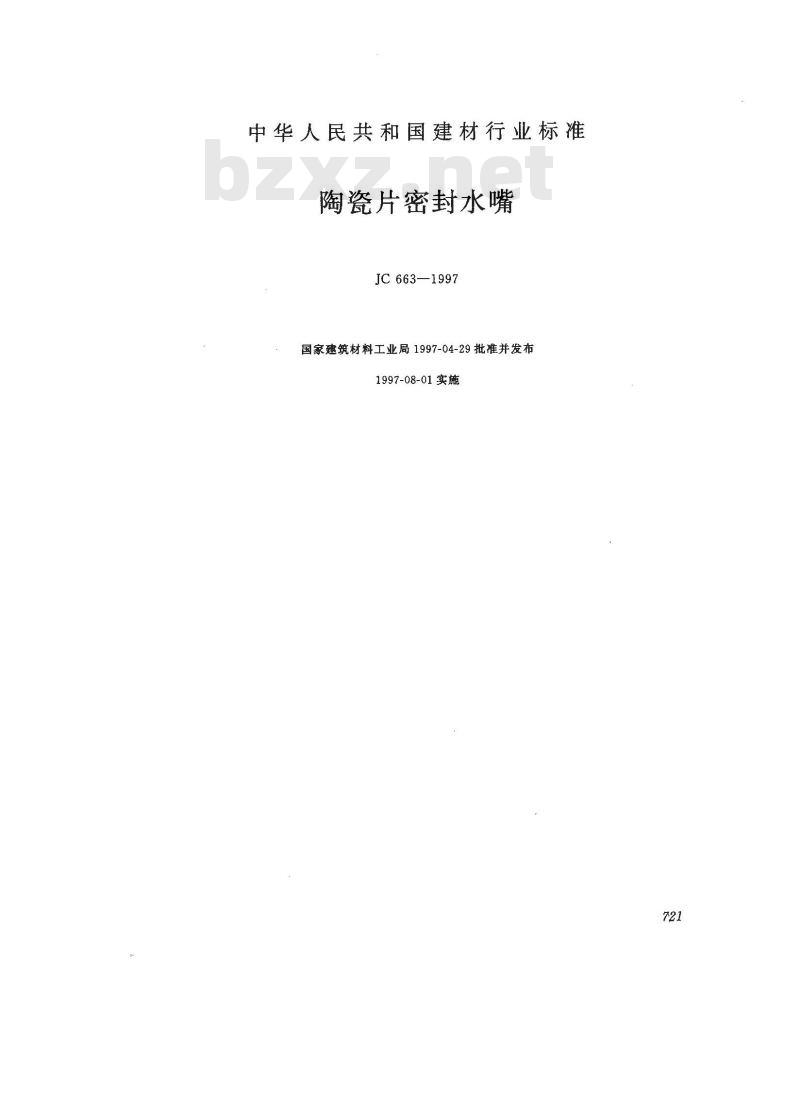

中华人民共和国建材行业标准
陶瓷片密封水嘴
JC663—1997
国家建筑材料工业局1997-04-29批准并发布1997-08-01实施

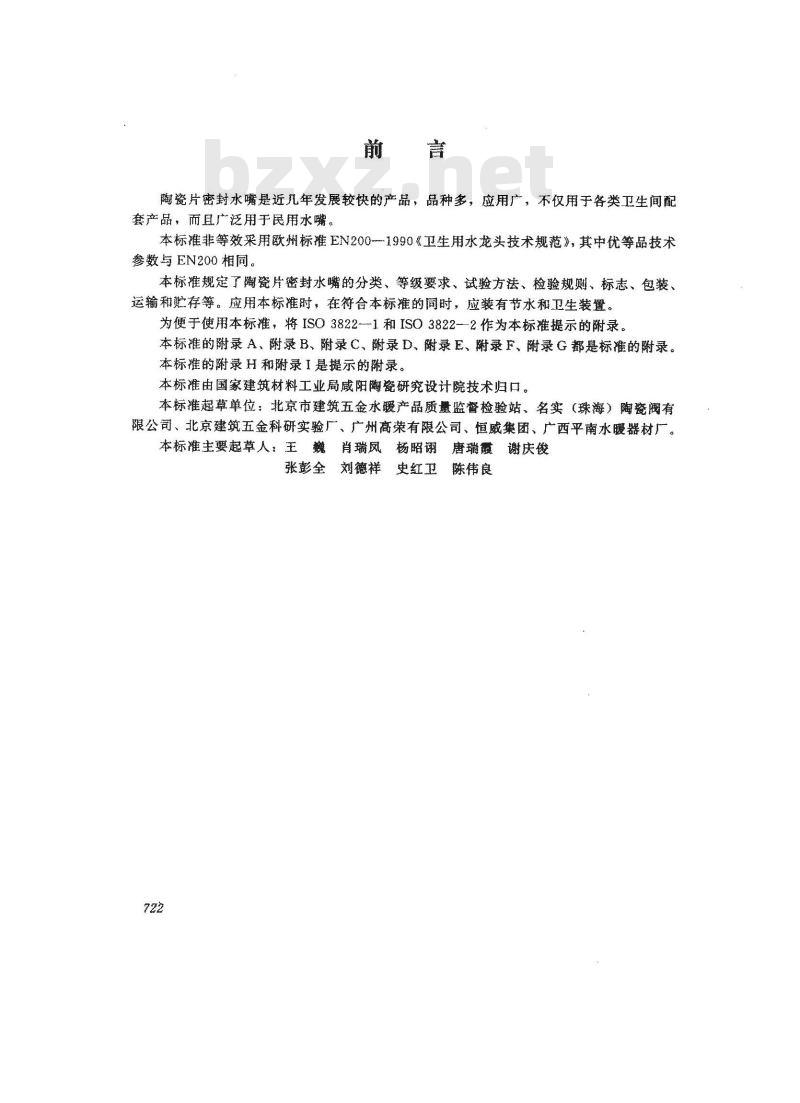

陶瓷片密封水嘴是近几年发展较快的产品，品种多，应用广，不仅用于各类卫生间配套产品，而且广泛用于民用水嘴。本标准非等效采用欧州标准EN200-1990《生用水龙头技术规范》，其中优等品技术参数与EN200相同。
本标准规定了陶瓷片密封水嘴的分类、等级婴求、试验方法、检验规则、标志、包装、运输和贮存等。应用本标准时，在符合本标准的同时，应装有节水和卫生装置。为便于使用本标准，将ISO3822-1和ISO3822-2作为本标谁提示的附录。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G都是标准的附录。本标准的渐录H和附录I是提示的附录。本标准由国家建筑材料工业局咸阳陶瓷研究设计院技术归口。本标准起草单位：北京市建筑五金水暖产品质量监督检验站、名实（珠游）陶瓷阀有限公司、北京建筑五金科研实验厂、广州高荣有限公司、恒威集团、广西平南水暖器材厂。本标准主要起草人：王巍肖瑞凤杨昭谢唐瑞戳谢庆俊张彭全刘德祥史红卫陈伟度

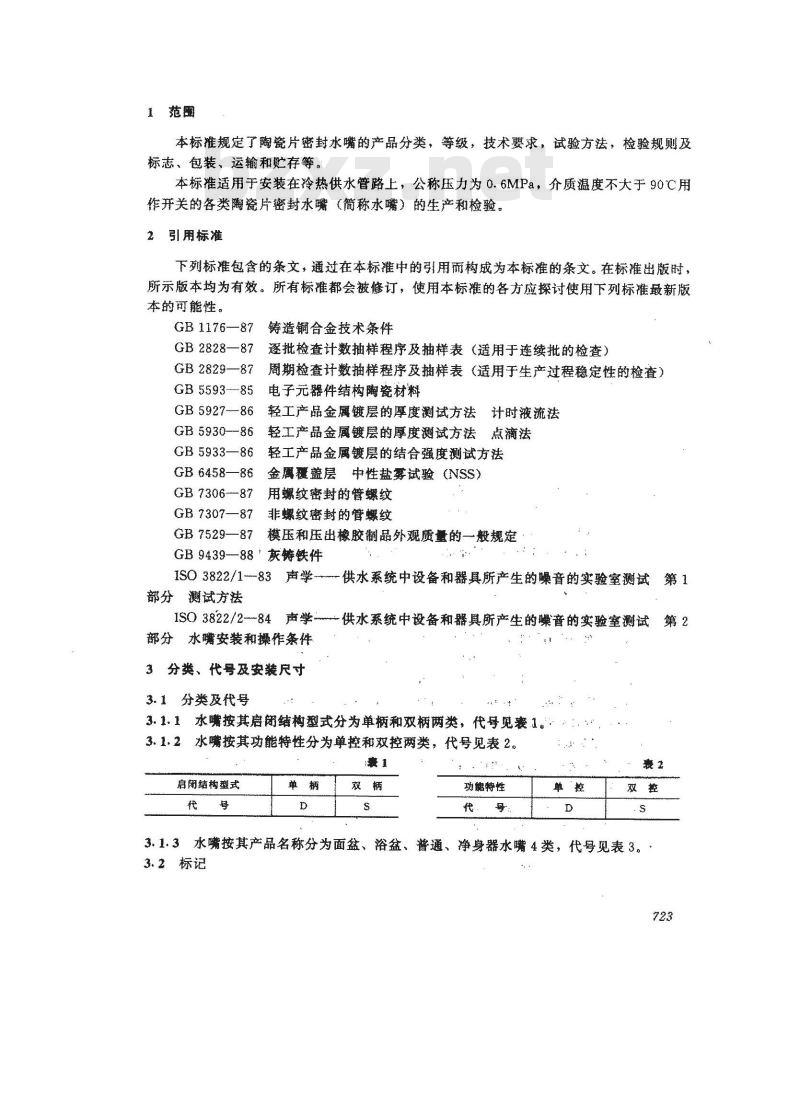

1范围
本标准规定了陶瓷片密封水嘴的产品分类，等级，技术要求，试验方法，检验规则及标志、装、运输和贮存等。
本标准适用于安装在冷热供水管路上，公称压力为0.6MPa，介质度不大于90℃用作开关的各类瓷片密封水嘴（简称水嘴）的生产和检验。2引用标准
下列标准包含的条文，通过在本标准中的号！用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1176—87
铸造铜合金技术条件
GB 2828—87
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829—87
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB 5593--85
电子元器件结构陶瓷材料
GB 5927---86
GB 5930--86
GB 5933—86
轻工产品金属镀层的厚度测试方法计时液流法轻工产品金属镀层的厚度测试方法点滴法轻工产品金属镀层的结合强度测试方法GB 6458—86
金属疆盖层中性盐雾试验（NSS）GB 7306--87
用螺纹密封的管螺纹
非螺纹密封的管螺纹
GB 7307—87
模压和压出橡胶制品外观质量的一般规定GB 7529—87
GB9439-88灰铸铁件
ISO3822/1-83声学供水系统中设备和器具所产生的噪音的实验室测试第1
部分潮试方法
ISO3822/2-84声学供水系统中设备和器具所产生的噪音的实验室测试第2
部分水嘴安装和操作条件
3分类、代号及安装尺寸
3.1分类及代号
3.1.1水嘴按其启闭结构型式分为单柄和双柄两类，代号见表1。3.1.2水嘴按其功能特性分为单控和双控两类，代号见表2。曦1
启闭结构型式
功骼特性

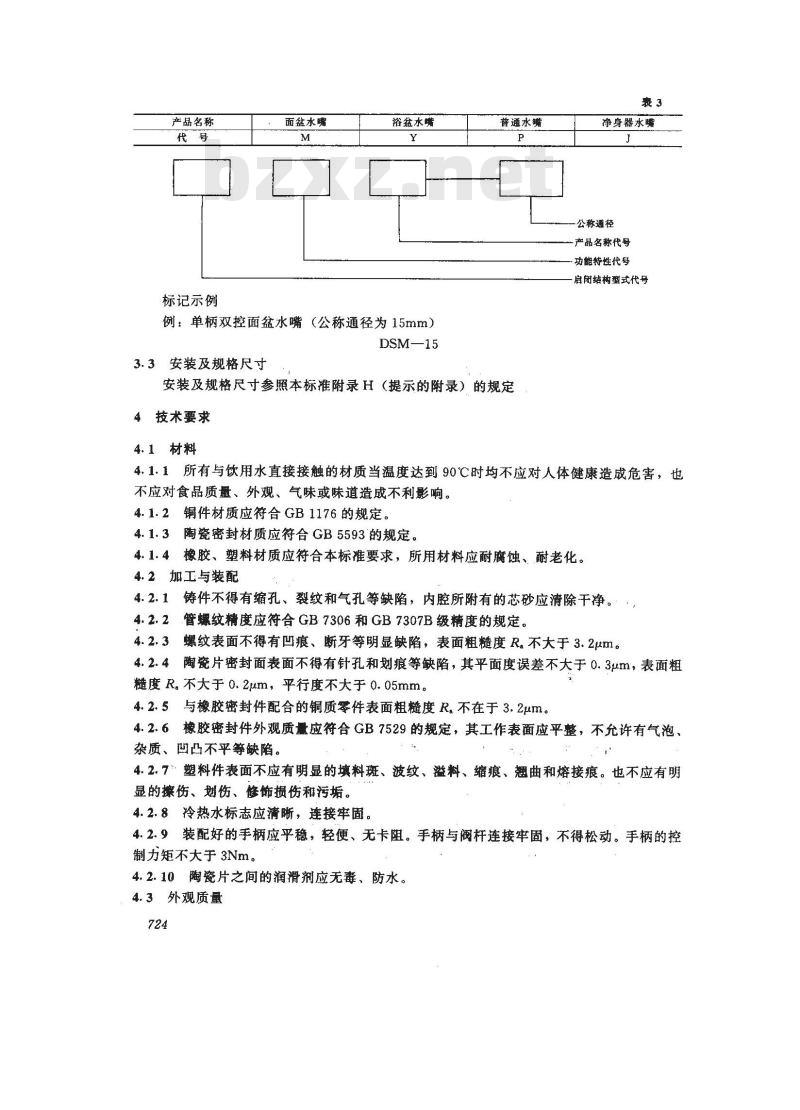

3.1.3水嘴按其产品名称分为面盆、浴盆、普通、净身器水嘴4类，代号见表3。3.2标记
产品名称
标记示例
面盆水嘴
浴盆水嘴
例：单柄双控面盆水嘴（公称通径为15mm）DSM—15
3.3安装及规格尺寸
普通水螨
安装及规格尺寸参照本标准附录H（提示的附录）的规定4技术要求
4.1材料
净身器水嘴
公称通径
产品名称代号
功能特性代号
启闭结构型式代号
4.1.1所有与饮用水直接接触的材质当温度达到90℃时均不应对人体健康造成危害，也不应对食品质量、外观、气味或味道造成不利影响。4.1.2铜件材质应符合GB1176的规定。4.1.3陶瓷密封材质应符合GB5593的规定。4.1.4橡胶、塑料材质应符合本标准要求，所用材料应耐腐蚀、耐老化。4.2加工与装配
4.2.1铸件不得有缩孔、裂纹和气孔等缺陷，内腔所附有的芯砂应清除干净。4.2.2管螺纹精度应符合GB7306和GB7307B级精度的规定。螺纹表面不得有凹痕、断牙等明显缺陷，表面粗糙度R。不大于3.2um。4. 2. 3
4.2.4陶瓷片密封面表面不得有针孔和划痕等缺陷，其平面度误差不大于0.3μm，表面粗糙度R。不大于0.2μm，平行度不大于0.05mm。4.2.5与橡胶密封件配合的铜质零件表面粗糙度R不在于3.2um。4.2.6橡胶密封件外观质量应符合GB7529的规定，其工作表面应平整，不允许有气泡、杂质、凹凸不平等缺陷。
4.2.7·塑料件表面不应有明显的填料斑、波纹、溢料、缩痕、翘曲和熔接痕。也不应有明显的擦伤、划伤、修饰损伤和污垢。4.2.8冷热水标志应清晰，连接牢固。4.2.9装配好的手柄应稳，轻便、无卡阻。手柄与阀杆连接牢固，不得松动。手柄的控制力矩不大于3Nm。
4.2.10陶瓷片之间的润滑剂应无毒、防水。4.3外观质量

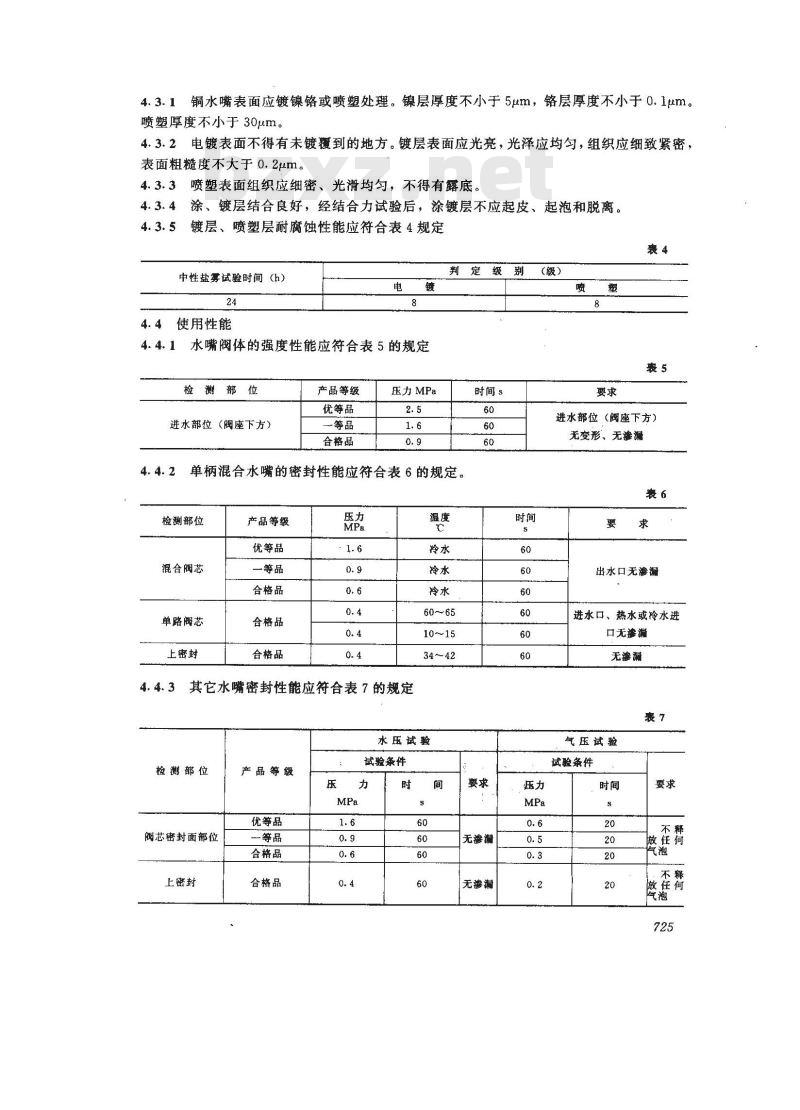

铜水嘴表面应镀镍铬或喷塑处理。镍层厚度不小于5μm，铬层厚度不小于0.1μm。4. 3. 1
喷塑厚度不小于30μm。
4.3.2电镀表面不得有未镀覆到的地方。镀层表面应光亮，光泽应均匀，组织应细致紧密，表面粗糙度不大于o.2μm。
4.3.3喷塑表面组织应细密、光滑均匀，不得有露底。涂、镀层结合良好，经结合力试验后，涂镀层不应起皮、起泡和脱离。4. 3. 4
4.3.5镀层、喷塑层耐腐蚀性能应符合表4规定裹4
中性盐雾试验时间（h）
使用性能
水嘴阀体的强度性能应符合表5的规定检测部位
进水部位(阀座下方）bZxz.net
产品等级
优等品
一等品
合格品
玉力MPa
判定级别
时间 s
单柄混合水嘴的密封性能应符合表6的规定。4. 4. 2
检测部位
混合阀芯
单路阀芯
上密封
产品等级
优等品
一等品
合格品
合格品
合格品
其它水嘴密封性能应符合表7的规定海度
34～42
水压试验
检测部位
阀芯密封面部位
上密封
产品等级
优等品
一等品
合格品
合格品
试验条件
无渗漏
无渗漏
（级）
进水部位（阀座下方）
无变形、无渗溉
出水口无海漏
进水口、热水或冷水进
口无渗漏
无海漏
气压试验
试验条件
做任荷
邀在荷
4.4.4在0.02MPa下浴盆混合水嘴（不带附件）流量不小于0.10L/s，其它水嘴（不带其它附件）单开及混合水流量不小于0.07L/s。4.4.5水嘴的流束应符合表8的规定。4.4.6水嘴在0.3MPa下的噪声声压级应符合表9的规定。表8
阀门位置
出水口高度
流束直径
Lap dB (A)
4.4.7水嘴寿命试验达到2×105次后，应符合4.4.1、4.4.2、4.4.3的要求。5试验方法
5.1尺寸用最小读数值为0.02mm的游标卡尺测量。5.2表面质量缺陷用目测检查。目测的距离为500mm，照度不低于300Lx，不得借助任何放大仪器。
5.3螺纹精度用测定该精度等级的螺纹量规测定。5.4表面粗糙度参照“表面粗糙度标准块”比较检查。5.5陶瓷片密封面平面误差应用直径大于密封面的一级平晶放在密封表面上，检查时不得挤压平晶，并放置在黑光灯下方，观察干涉条纹，显清晰的直线或微弯状态为合格。平行度用百分表测量。
5.6动作质量在产品组装后凭手感检查。控制力矩用弹簧测力计测定。5.7涂镀层质量检查：
5.7.1电镀表面粗糙度参照“表面粗糙度标准块”抛光类检查。5.7.2镀层厚度按GB5927或GB5930检查。喷塑厚度用测厚仪检测。5.7.3镀层结合强度按GB5933检查。5.7.4镀层、喷塑层耐磨蚀按GB6458检查。5.8水嘴的水压试验：
5.8.1水嘴的水压强度试验按本标准附录A（标准的附录）进行。5.8.2单柄混合水嘴的水压密封试验按本标准附录B（标准的附录）进行。5.8.3其它水嘴的水压或气压密封试验按本标准附录C（标准的附录）进行5.9水嘴的流量试验按本标准附录D（标准的附录）进行。5.10水嘴的流束试验按本标准附录E（标准的际录）进行。5.11水嘴的噪声试验按本标准附录F（标准的附录）进行。5.12水嘴的寿命试验按本标准附录G（标准的附录）进行。6检验规则
6.1检验分类
6.1.1出厂检验包括4.2、4.3.2、4.3.3、4.3.4、4.3.5、4.4.1、4.4.2、4.4.3。6.1.2型式检验包括本标准要求的全部项目。正常情况下，每年至少进行1次。726
6.2组批与抽样规则
以同品种、同等级的产品每200～1000件为一批，不足200件以一批计。6.3出广检验
按GB2828的规定进行，采用特殊检验水平S-—2，正常检验次抽样方案。出厂检验的项目、不合格类别、合格质量水平（AQI）按表10的规定。不合格类别
6.4型式检验
检验项目
强度试验
密封试验
加工与装配
外观质邀
按GB2829的规定进行，采用判别水平至，一次抽样方案。AQL
型式检验的样本在提交的合格批中抽取，其项目、不合格类别、不合格质量水平6.4.1
（RQL）按表11规定。
不合格类别
检验项目
镀涂层厚度
键涂层结合强璃
镀涂层酵腐蚀
6.4.2有下列情况之时，应进行型式检验：a）新产品或老产品转厂生产的诚制定理鉴定章
委，1、
b）当正常生产的产品在设计、工艺、生产设备、管理等方面有较大改变而可能影响产品的性能时；
c）正常生产时，定期或积累定产量后，应周期进行一次检验；d）不生产的产品恢爱生产时，
e）出厂检验结巢与上次型式检验有较大差异时，f）国家质量监督检验机构提出进行型武检验的求时；g）每年内不少于一次型武试验。7标志、包装、运输和赠存
7.1产品上应有明显清晰、不易涂改的注珊商标，并附有合格证和安装使用说明书。7.2产品包装盒上应标明厂名、厂址、产品名称、公称通径、出厂日期、注册商标和本标727
准代号。
7.3每套产品应分别包装、并保证产品之间不发生碰撞。应用全封闭木箱或纸箱作外包装。7.4产品在运输中应防止雨淋、受潮和磕碰，搬运时应轻放。7.5产品应贮存在通风良好、干燥的室内，不得与酸、碱及有腐蚀性的物品共贮。728
A1适用范围
附录A
(标准的附录）
陶瓷片密封水嘴水压强度的测定本方法适用于检验陶瓷片密封水嘴的水压强度。A2设备
水嘴性能测试设备。
A3试验步骤
A3.1进水部位（阀座下方）的强度试验A3.1.1将水嘴按使用状态安装在测试设备上。A3.1.2介质为自来水，压力从进水口端引人，关闭水嘴，打开进水阀门，压力调节到2.5MPa、1.6MPa或0.9MPa，持续时间不小于60s。在持续时间内，压力保持不变。A3.1.3检查进水部位阀座下方有无变形或渗漏。附录B
（标准的附录）
单柄混合水嘴水压密封的测定
B1适用范围
本方法适用于检验单柄混合水嘴的水压密封。B2设备
水嘴性能测试设备。
B3试验步骤
B3.1关闭状态下阀芯的水压密封。B3.1.1将水嘴二个进水口与管路接通在测试台上成使用状态。B3.1.2介质为自来水，压力从进水口端引人，关闭水嘴，压力调节到0.6MPa、0.9MPa或1.6MPa，持续时间不小于60s。在持续时间内，压力保持不变。B3.1.3检查密封面及各连接部位有无渗漏。B3.2单路阀芯的水压密封
B3.2.1将水嘴一个热水进水口与管路接通在测试台上成使用状态。B3.2.2介质为60～~65℃热水，压力从进水口端引人，关闭水嘴，压力调节到0.4MPa，持729
续时间不小于60s。在持续时间内，力保持不变。B3.2.3检查出水口和未连接的进水口有无渗漏。3.2.4接通另一进水口，在10～15℃介质激度下，做冷水单路水压密封试验。B3.3上部水压密封
B3.3.1将水嘴二个进水口与管路接通在测试台上成使用状态。83.3.2介质为34-~42C混合水，压力从进水端引人，打开水嘴，关闭出水口，压力调节到0.4MPa，持续时间不小于60s。在持续时间内，压力保持不变。群3.3.3检查各部位有无渗。
附录C
（标准的附录）
其它水嘴水压或气压密封的测定C1 适用范围
本方法适用于检验其它水嘴的水压或气压密封。C.1 水压密封
C1.1.1设备
水嘴性能测试设备。
CI. 1. 2 试验步骤
C1.1.2.1将水嘴安装在测试设备上成使用状态。C1.1.2.2介质为常温清水，压力从进水口享1入，持续时间内，压力保持不变。C1.1.2.3密封试验应在规定的水压下进行，检查密封面及各连接处有无渗漏。详见表C1。压力
1.6 (0.9、0.6)
C1.2气压密封
C1.2.1设备
持续谢间
手柄位置
充满水的箱体及其附件，气动线路可提供所压力。C1.2.2试验步骤
C1.2.2.将水嘴安装在测试箱内，方向朝上。出水口
无渗凝
无海游
C1.2.2.2介质为普通压缩空气。压力从进水口端引人，持续时间内，压力保持不变。C1.2.2.3密封试验应在规定的气压下进行，不释放任何气泡，详见表C2。压力
0. 6 (0. 5. 0. 3)
持续时间
手颊景
出水口
不释放任何气泡
不释放任何气泡
D1适用范围
附录D
(标准的附录)
陶瓷片密封水嘴流量的测定
本方法适用于检验陶瓷片密封水嘴的流量。D2设备
水嘴性能测试设备。
D3试验步骤
D3.1将水嘴安装在测试台上成使用状态。D3.2试验水路供水，将压力调节到0.02MPa。D3.3形成稳定连续的水流和温度时，测定相应的水流量。3.4单柄普通水嘴流量的测定。接通水源，介质为常温清水，将水嘴开到最大限度，测得该时的流量。
D3.5单柄混合水嘴流量的测定。接通水源，冷水温度10～15℃，热水激度60~~65℃，分别测得手柄至冷热极限位置，开启至最大时的流量。认两次流量中的小值作为该水嘴出水口单开时的流量。
接水源，手柄至冷热水中间位置，混合水温度为34~42C时，开启至最大时的流量，作为该水嘴出水口混水时的流量。D3.6双柄混合水嘴流量的测定。接通水源，介质为常温清水，分别测量冷、热水手柄单独开启至最大时的流量。以两次流量中的小值作为该水嘴单开时的流量。附梁E
（标准的附录）
陶瓷片密封水嘴流束的测定
E1适用范围
本方法适用于检验陶瓷片密封水嘴的流束。E2设备
水嘴性能测试设备，直径为100mm的测量圈。E3试验步骤
E3.1将水嘴安装在测试设备上。731
E3.2将水嘴开至最大限度，试验水路供水，将压力调节到0.02MPa。E3.3测量测量中心线与出水口中心线重合并距出水口中心线延长线300mm处的流束。E4测试结果
测试结果应符合本标准表8的规定。附录F
（标准的附录）
陶瓷片密封水嘴放水噪声的测定适用范围
本方法适用于检验陶瓷片密封水嘴的放水噪声。F2设备和仪器
噪音室、频率分析仪。
F3试验步骤
F3.1水嘴安装按ISO3822第2部分要求进行。F3.2测试按ISO3822第1部分、第2部分要求进行。管路压力调节到0.3MPa。F4测试结果
F4.1测试结果应符合4.4.6的规定。F4.2测得的噪声水平级用Lap表示。附录G
（标准的附录）
陶瓷片密封水嘴寿命试验方法
G1适用范围
本方法适用于检验陶瓷片密封水嘴寿命。G2设备
寿命试验设备。
G3试验步骤
G3.1将水嘴按使用状态安装在寿命试验设备上。G3.2使用关闭的扭矩为2.5Nm。
