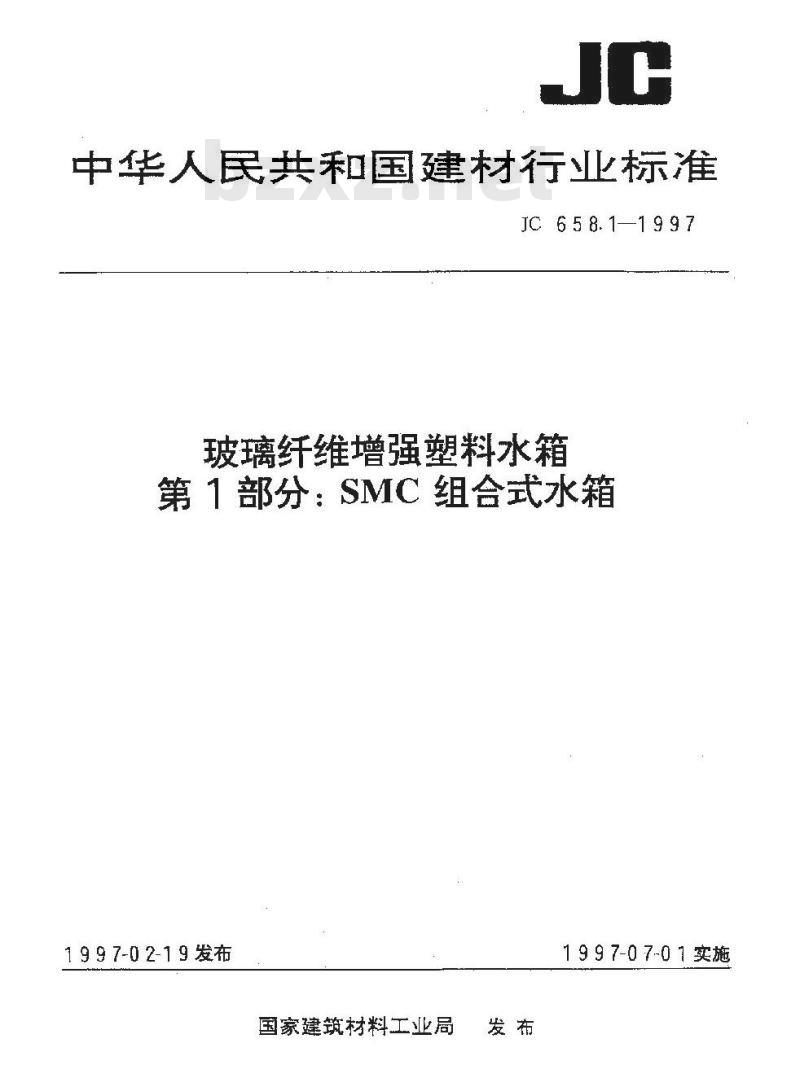

【建筑材料行业标准(JC)】 玻璃纤维增强塑料水箱 第1部分:SMC组合式水箱

中华人民共和宝建材行业杨标准JC 6 5 8. 11 9 9 7
玻璃纤维增强塑料水箱
第1部分：SMC组合式水箱
1997-02-19发布
国家建筑材料工业局
1997-07-01实施
JC 6 58.1 19 9 7

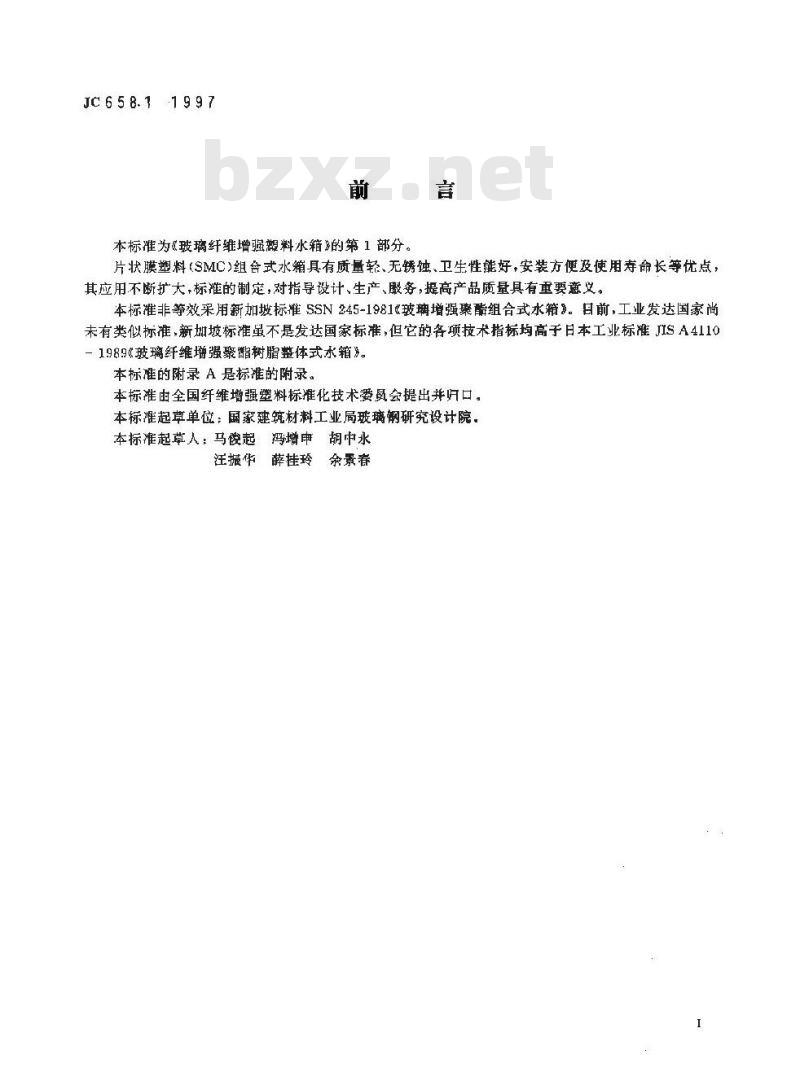

本标准为《玻璃纤维增疆塑料水箱》的第1部分。言
片状膜塑料(SMC)组合式水箱具有质量轻、无锈蚀、卫生性能好，安装方便及使用寿命长等优点：其应用不断扩大，标准的制定，对指导设计、生产、服务,提高产品质量具有重要意义。本标准非等效采用新加坡标准SSN245-1981玻璃增强聚酯组合式水箱》。日前，工业发达国家尚未有类似标准，新加坡标准虽不是发达国家标准，但它的各项技术指标均高于日本工业标准JISA4110-1989次玻璃纤维增强聚树脂整体式水箱》。本标准的附录A是标准的附录。
本标准由全国纤维增强塑料标准化技术委鼠会提出并归口。本标准起草单位：国家建筑材料工业局玻璃钢研究设计院。本标准起草人：马俊起　冯增申胡中永汪振华薛挂玲
余景春

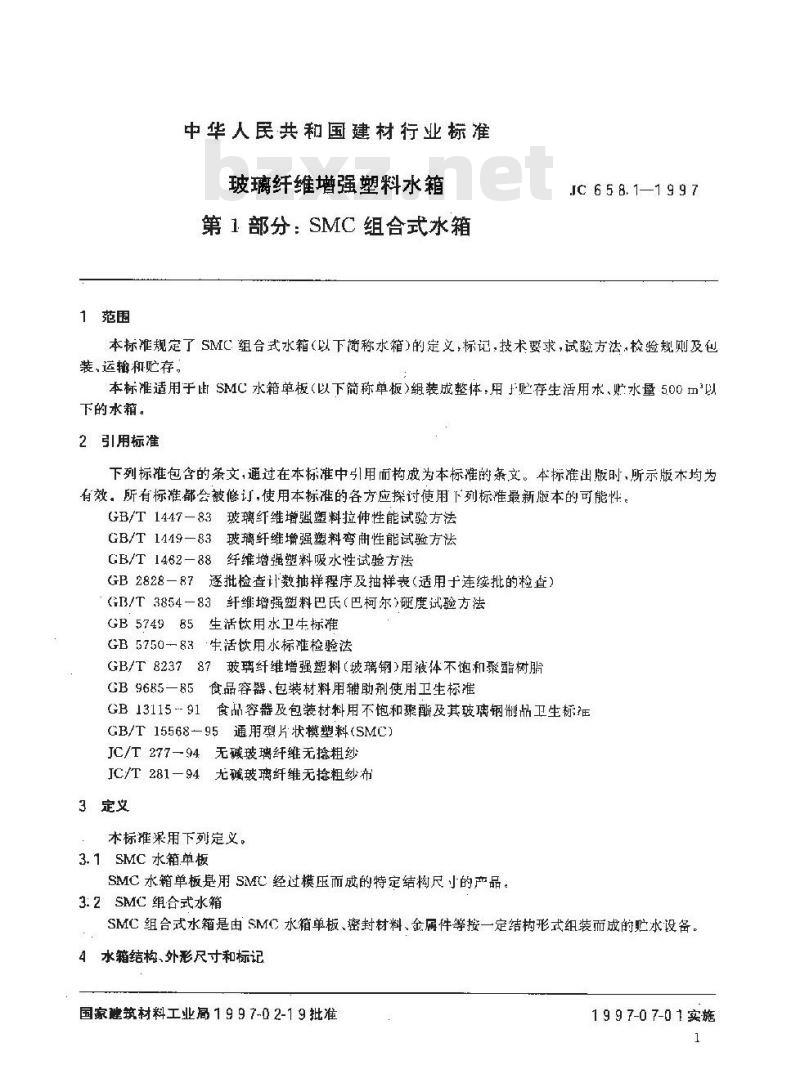

1范围
中华人民共和国建材行业标准
玻璃纤维墙强塑料水箱
第1部分：SMC组合式水箱
IC 6 5 8. 11 9 9 7
本标准规定了SMC组合式水箱（以下简称水箱）的定义，标记，技术要求，试验方法，检验规则及包装、运输和贮存。
本标准适用于出SMC水箱单板（以下简称单板）组装成整体，用贮存生活用水、贴水量500m以下的本箱。
2 引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版木均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1447-83玻璃纤维增塑料拉伸性能试验方法GB/T1449—83玻璃纤维增强塑料弯曲性能试验方法GB/T 1462-88纤维增强塑料吸水性试验方法GB2828一87逐批检查计数抽样程序及抽样表（适用于连续批的检查）（I/T3854-83纤维增强塑料巴氏（巴柯尔）硬度试验方法GB574985生活饮用水卫生标准
GB5750—83生活饮用水标准检验法GB/T823787玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树胎GB 9685—852
食品容器、包装材料用辅助剂使用卫生标准食品容器及包装材料用不饱和乐酶及其玻璃钢制品卫生标油GB 13115 -- 91
GB/T 15568—95通用型片状模塑料(SMC)JC/T277—94无碱玻璃纤维无擦粗纱JC/T281—94无碱玻璃纤维无粗纱布3定义
本标渠用下列定义。
3.1SMC 水箱单板
SMC水箱单板是用SMC经过模压而成的特定结构尺小的产品。3.2SMC组合式水箱
SMC组合式水箱是由SMC水箱单板、密封材料、金属件等按一定结构形式组装而成的贮水设备。4水箱结构、外形尺寸和标记
国家融筑材料工业扇1997-02-19批准1 9 9 7-0 7-0 1 实施

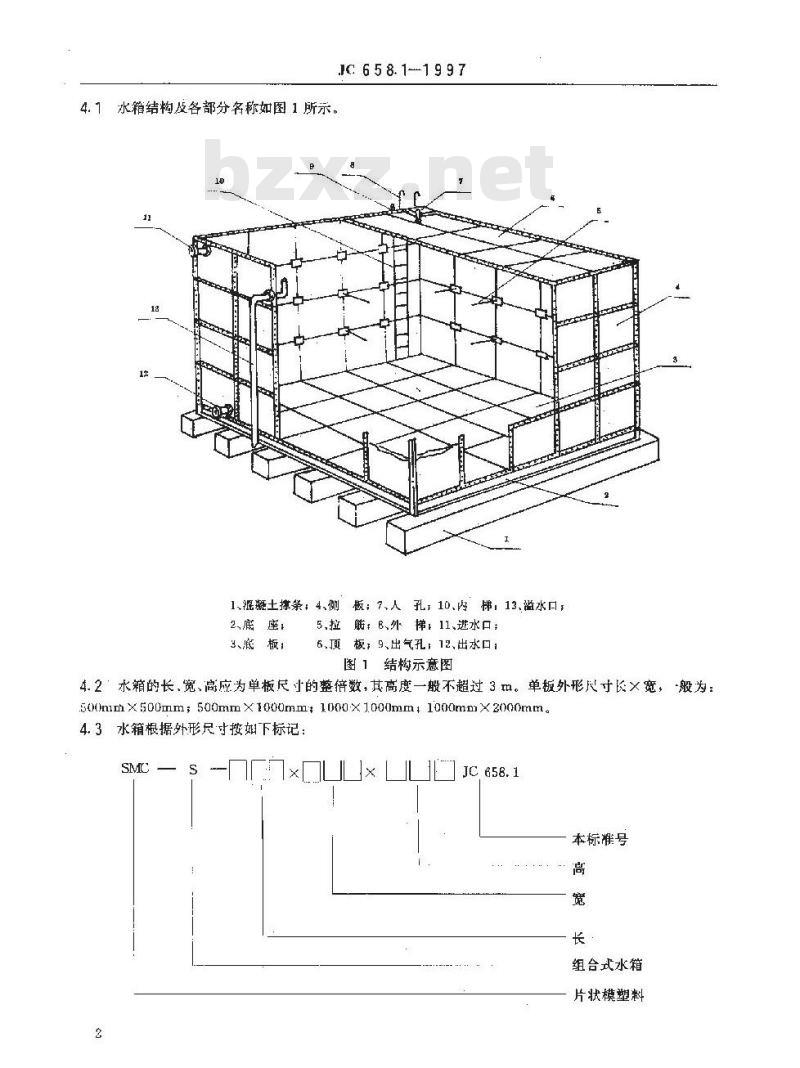

4.1水箱结构及各部分名称如图1所示。JC658.11997
1、混土撑条；4、侧板；7、人孔；10、内梯：13、溢水口；2.底座，
3、底板
5,拉，B、外拂；11、进水口：
6.顶板，9、出气孔，12、出水口；图1结构示意图
4.2水箱的长、宽、高应为单板尺寸的整倍数，其高度一般不超过3m。单板外形尺寸长×宽，-般为：500mmx500mm;500mm×1000mm1000x1000mml1000mmX2000mm.4.3水箱根据外形尺寸按下标记：SMC
本标准号
组台式水箱
片状模塑料
IC 6 5 8. 1—1 9 9 7

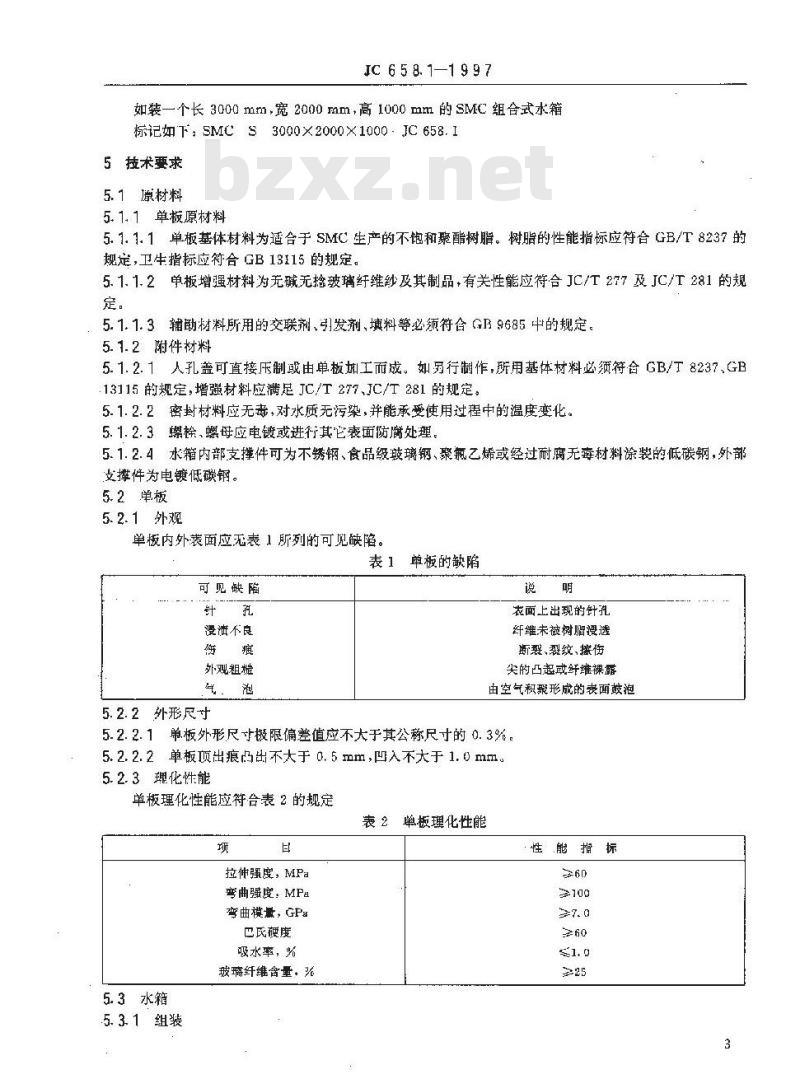

如装一个长 3000 mm,宽 2000 mm高 1000 mm 的 SMc 组合式水箱标记如下，SMCS3000×2000×1000.JC658.15技术要求
5.1原材料
5.1.1单板原材料
5.1.1.1单板基体材料为适合于 SMC生产的不饱和骤酯树脂。树脂的性能指标应符合 GB/T 8237 的规定，卫生指标应符合GB13115的规定。5.1.1.2单板增强材料为无碱无挖玻璃纤维纱及其制品+有关性能应符合JC/T277及JC/T281的规定.
5.1.1.3辅助材料所用的交联剂、引发剂填料等必须符合G乃9685中的规定。5.1.2附件材料
5.1.2.1人孔盖可直接压制或由单板加工而成。如另行制作，所用基体材料必须符合GB/T8237,GB13115的规定增强材料应满足JC/T277、JC/T281的规定。5.1.2.2密封材料应无毒，对水质无污染，并能承使用过程中的温度变化。5.1.2.3螺栓,螺母应电镀或进行其它裘面防腐处理。5.1.2.4、水箱内部支撑件可为不锈钢、食品级璃钢、聚氟乙烯或经过耐腐无奔材料涂装的低碳钢，外部支撑件为电镀低碳钢。
5.2单板
5.2.1外观
单板内外裘面应无表 1所列的可见缺陷。表1
可见缺陷
没泄不良
外观粗糙
5.2.2外形尺寸
单板的缺陷
农面上出现的针孔
纤维未被树脂浸透
断翠、裂纹、接伤
尖的凸起或鲜维裸露
由空气积聚形成的表面鼓泡
5.2.2.1单板外形尺寸极限偏差值应不大于其公称尺寸的0.3%。5.2.2.2单板顶出痕凸出不大于0.5mm，凹入不大于1.0mm。5.2.3理化性能
单板理化性能应符台表2的规定
表2单板理化性能
性能指标
拉伸强度，MPa
弯曲强度：MPa
弯曲模最，GPa
巴氏硬度
吸水率，%
玻璃纤维含量。%
5.3水箱
5.3.1组装
JC 6 5 8. 1—1 9 9 7
水箱组装时单板之间应联接平整，连接线平直，角接处相互垂直。5.3.2水箱性能
水箱性能应符合表3规定。
表 3水箱性能
游漏性
满水变形
6试验方法
6.1单板外观
单板外观目测检验。
6.2单板外形尽寸
装满水后，无渗漏
装满水后，侧璧最大变形不超过水箱高度的1.0%，底部中心最大变形不超过10mm
符合GB5749
单板外形尺寸用精度不低于0.05mm的游标卡尺测量。6.3单板理化性能
试验方法见表 4。
表 4单板理化性能试验方法
试验项目
拉伸强度
弯曲强度,模道
巴氏硬度
吸水率
玻璃纤维含量
6.4水箱外观
水箱外观日测检验。
6.5水箱海漏性
随炉试样或单板切制
随炉试样或单板切制
单板或随炉试样
随炉试样或单板切制
随炉试样或单板切割
水箱安装完毕后，注水至溢流处，静置24h观察有无渗漏。6.6水箱满水变形
试验方法
GB/T 1447
GB/T 1449
GB/T 3854
GB/T1426
附录A
将刻度为0.01mm，最小量程为20mm的百分表安装在水箱侧面最大变形处及水箱底部单板中心处（如图2所示），将百分表指针先调至零，然后水箱加满水至溢流面，立刻读下百分表的读数，过2h再读1次。
6.7水箱水质
水箱内水质按GB5750测定。
了检验规则
7. 1 出厂检验
7. 1. 1 检验项回
IC 658.1—1997
图2水箱满水变形测试示意图
7.1.1.1每块单板须进行外观检验，每台水箱须进行水箱外观、渗滞性检验，7.1.1.2每批单板须对外形尺寸避行抽样检验，7.1.2抽样方案
以相外形尺寸、柑同材料及工艺连续生产的1000块单板为一批，采用正常检验一次抽样方案，抽样方案见表5。
表5抽样方案
抽样依据
GB2828
7.1.3判定规则
检验水平
特殊斑验水平52
a）外观不符合表1中质量要求的单板.判为不合格品：样本数
判定数组
b）抽样检查单板外形尺寸时，如所抽五块单板均符合要求判该批单板外形尺寸合格：如有一块不符合要求，判该批单板外形尺寸不合格）水箱外观、渗漏性均符合要求，判水箱台格；如不符合要求允许修复。7.2型式检验
7.2. 1检验条件
有下列情况之一时，应进行型式检验：JC 6 5 8. 1—1 9 9 7
a）试制或正常生产后遇到材料、结构、工艺有明显改变，可能影响水箱性能时b）正常生产单板产量达到10000块时：c）长期停产后恢复生产时；
d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督检验机构提出型式检验要求时1）用产提出要求时。
7.2.2检验项目
型式检验包括 5. 2.5. 3 的所有项目。7.2.3单板检验
单板外观、外形尺小、理化性能指标在邻近周期检验时的一批产品中进行随机抽样检验，抽样方案同7.1,2。
7.2.4水箱检验
水箱外观、结构、性能的检验在邻近周期检查时组装的一台水箱上进行。7.2.5判定规则
每项检验均符合要求时，判型式检验合格，否则判型式检验不合格8产品标志、包装、运输和贮存
8.1标志
8.1.1每块单板的表面须有明显的标志，标明：a）产品名称；
b）规格(长×宽×厚);
c）生产日期：
d）生产厂家，
e）检验员代号。
B.1.2每台水箱应标明下列内容：a）注册商标；
b）水箱标记，
c）生产厂家；免费标准bzxz.net
d）牛产日期。
8.2包装
每20件单板为一个包装单位，用硬质包装箱包装。8.3运输
水箱单板应放在铁架或木架上运输，运输过程中避免坚的物品撞水箱板，装卸单板时不允许在地面上拖拉。
单板贮存应远离污染源、火源。8.5随同产品提供如下文件：
a）使用说明；
b）维护保养。
9其它
JC 6 5 8. 1 1 9 9 7
9.1水箱结构设计应考虑预期安装检修时的人载，户外使用时的风载、雪载：9.2进出水孔位置由供需双方协议确定。进出水孔应有减毫措施，进水孔和溢水孔之间有防止水倒流的空间。
9.3通气孔应有防虫网，结构应能防止灰尘、昆出进人，其位置位于水箱预部。9.4人孔为内径600mm的圆形或有相似大小的其它形状的结构，人孔盖应易了开关且能防止雨水灰尘进入，人孔不使用时应上锁。9.5高于1.5 m的水箱应备有为外梯子。9.6混凝土撑条由滋凝土浇铸成型或用砌砖灌浆水泥挂面而成，其宽度不小于300mm，露出地面高度不低于500mm，平行两撑条间距离不超过2m；各混凝土撑条上表面应平整且在同一水平面内，9.7钢制底座由型钢焊接或螺栓联接而成，各联接型钢上表面应卡整且在同一水面内。钢制底座应能保证每块单板四边都有支撑。
附录A（标准的附录）
仪器和试剂
A1.1仪器
水箱单板玻璃纤维质量含量测定方法A1.1.1分析天平，感量0.1mg。
A1.1.2箱式电阻炉，额定温度不低于800℃，控温精度土5℃。A1.1.3电热鼓风恒温燥箱，额定温度不低于200℃,控温精度±2℃。A1.2试剂
A1.2.110%HCI溶液，化学纯
A1.2.2丙酮,化学纯
A2试样
随炉试样或单板切割质量为5～10名。如果是矩形试样，其短边不应小于12mm。面积不人于400mm2;试样数量不少于三个。
试验步骤
a）称量经恒重处理的瓷锅质最精至.0.1mg，记为说。b）将试样放人瓷廿锅，称其总质量精碗至0.1mg，记为mz。c）将盛有试样的瓷锅放入600土5℃的箱式电阻炉灼烧3h。d）取出放有试样的瓷柑锅，放入干燥器中冷却至宰温，e）用10%，的盐酸洗涤试样10min，过滤后再用内酮洗滤3次·在室温晾下。f）将盛有试样的瓷堆锅放入110士2℃的烘箱中烘1.5h。R）取出瓷塔锅，在干燥器中冷却至室温，称取其质量，精确至0.1mg.记为-ms。试验结果
玻璃纤维含量按式(A1)计算：
式中：GF-
玻璃纤维含量,%。
锅的质量·。
灼烧前试样加增锅的质量&
mg \ in
灼烧，洗涤后的试样加锅的质量g。X100
取三个试样的算术乎均值为试验值取3位有效数字。(A1)
中华人民共和国建材
行业标准
玻璃纤维增强塑料水箱
第1部分：SMC组合式水箱
JC: 6 5 8. 1-1 9 9 7
国家建筑材料工业局标化研究所出版发行地址：北京潮阳区管庄
邮政编码：160024
电话：65755125
机械科学研究院标准出版中心印刷版权专有不褥翻印
开本 880×123 1/16
即张3/4
字教18.000
1997年7月第一版，1997年？月第一次印制印数115G．定价7.0元
编号 101
