【建筑材料行业标准(JC)】 玻镁平板

JC688-1998

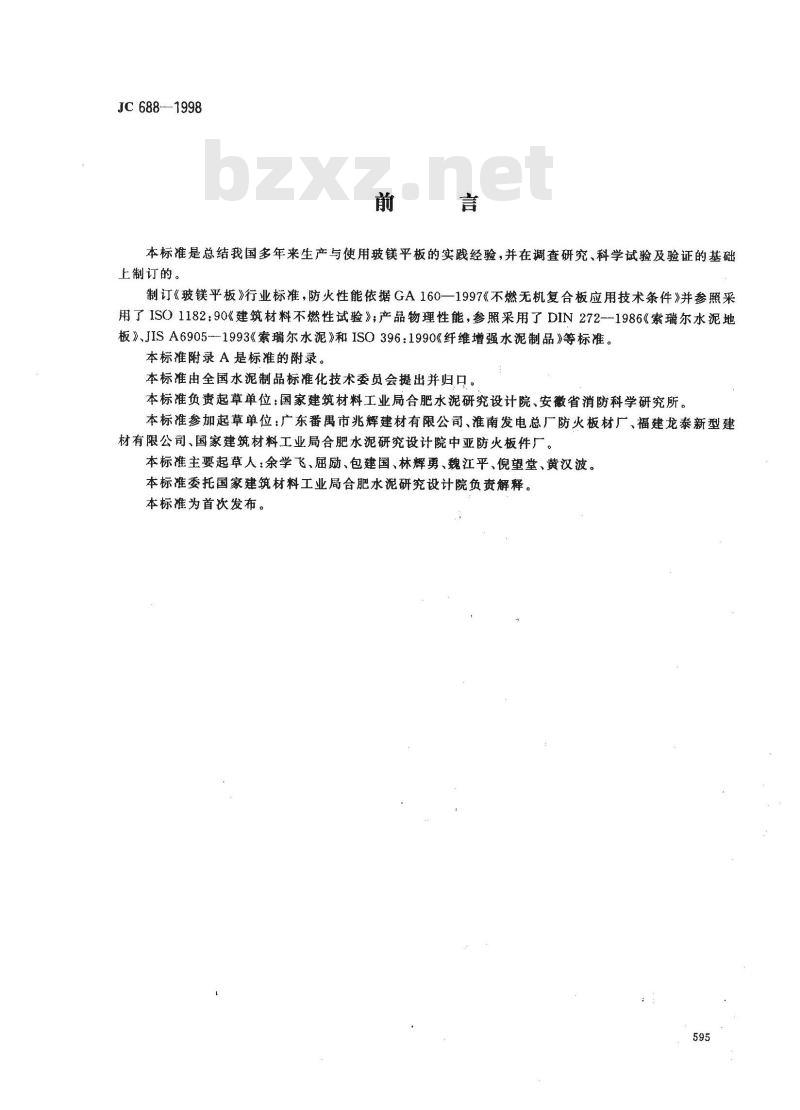

本标准是总结我国多年来生产与使用玻镁平板的实践经验，并在调查研究、科学试验及验证的基础上制订的。
制订《玻镁平板》行业标准，防火性能依据GA160—1997《不燃无机复合板应用技术条件》并参照采用了ISO1182：90《建筑材料不燃性试验》；产品物理性能，参照采用了DIN272--1986《索瑞尔水泥地板》、JISA6905-1993《索瑞尔水泥》和ISO396：1990《纤维增强水泥制品》等标准。本标准附录A是标准的附录。
本标准由全国水泥制品标准化技术委员会提出并归口。本标准负责起草单位：国家建筑材料工业局合肥水泥研究设计院、安徽省消防科学研究所。本标准参加起草单位：广东番禹市兆辉建材有限公司、准南发电总厂防火板材厂、福建龙泰新型建材有限公司、国家建筑材料工业局合肥水泥研究设计院中亚防火板件厂。本标准主要起草人：余学飞、屈励、包建国、林辉勇、魏江平、倪望堂、黄汉波。本标准委托国家建筑材料工业局合肥水泥研究设计院负责解释。本标准为首次发布。
1范围

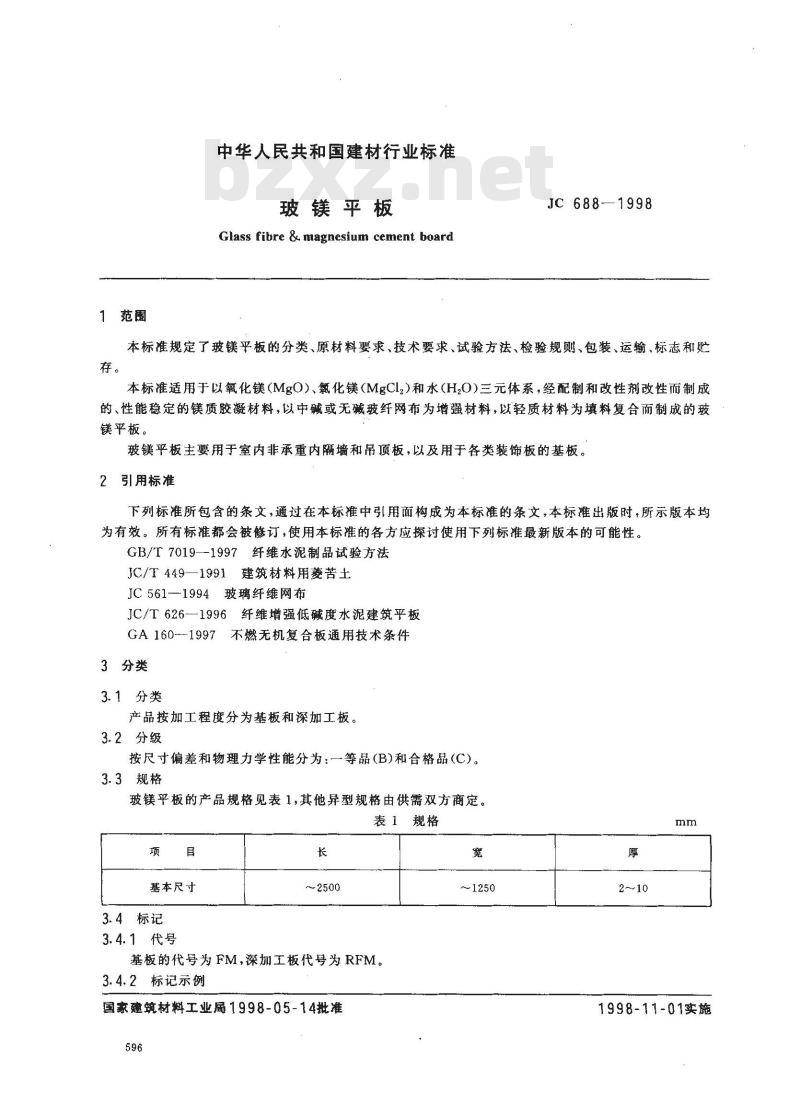

中华人民共和国建材行业标准
玻镁平板
Glass fibre &. magnesium cement boardJC688-1998
本标准规定了玻镁平板的分类、原材料要求、技术要求、试验方法、检验规则、包装、运输、标志和贮存。
本标准适用于以氧化镁(MgO)、氯化镁(MgCl,)和水(H,O)三元体系，经配制和改性剂改性而制成的、性能稳定的镁质胶凝材料，以中碱或无碱玻纤网布为增强材料，以轻质材料为填料复合而制成的玻镁平板。
玻镁平板主要用于室内非承重内隔墙和吊顶板，以及用于各类装饰板的基板。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7019—1997纤维水泥制品试验方法JC/T449—1991建筑材料用菱苦土JC561-1994玻璃纤维网布
JC/T626—1996纤维增强低碱度水泥建筑平板GA160-1997不燃无机复合板通用技术条件3分类
3.1分类
产品按加工程度分为基板和深加工板。3.2分级
按尺寸偏差和物理力学性能分为：一等品(B)和合格品(C)。3.3规格
玻镁平板的产品规格见表1，其他异型规格由供需双方商定。表1规格
基本尺寸
3.4标记
3.4.1代号
～2500
基板的代号为FM，深加工板代号为RFM。3.4.2标记示例
国家建筑材料工业属1998-05-14批准596
～1250
1998-11-01实施
JC688—1998

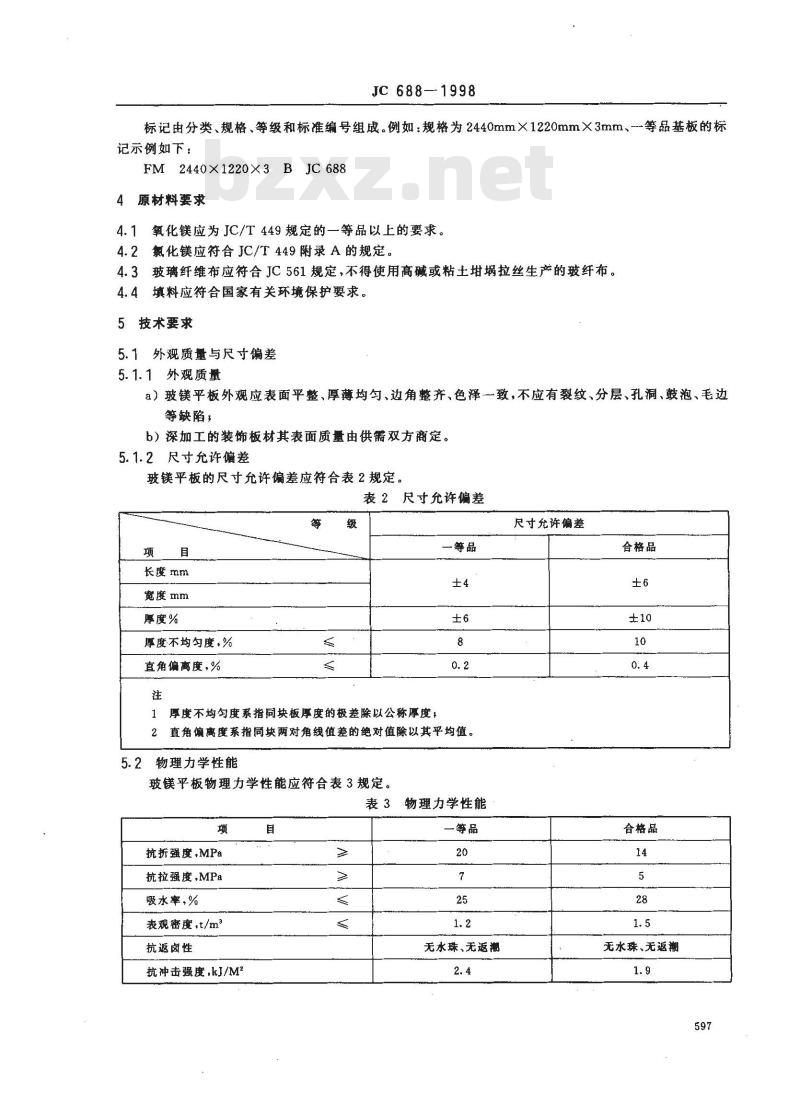

标记由分类、规格、等级和标准编号组成。例如：规格为2440mmX1220mm×3mm等品基板的标记示例如下：
FM2440×1220×3B
4原材料要求
氧化镁应为JC/T449规定的一等品以上的要求。氯化镁应符合JC/T449附录A的规定，4.2
4.3玻璃纤维布应符合JC561规定，不得使用高碱或粘土埚拉丝生产的玻纤布。4.4填料应符合国家有关环境保护要求。5技术要求
5.1外观质量与尺寸偏差
5.1.1外观质量
a）玻镁平板外观应表面平整、厚薄均勾、边角整齐、色泽一致，不应有裂纹、分层、孔洞、鼓泡、毛边等缺陷，
b）深加工的装饰板材其表面质量由供需双方商定。5.1.2尺寸允许偏差
玻镁平板的尺寸允许偏差应符合表2规定。表2尺寸允许偏差
长度mm
宽度mm
厚度%
厚度不均匀度，%
直角偏离度，%
厚度不均匀度系指同块板厚度的极差除以公称厚度1
一等品
2直角偏离度系指同块两对角线值差的绝对值除以其平均值。5.2物理力学性能
玻镁平板物理力学性能应符合表3规定。表3
物理力学性能
抗折强度，MPa
抗拉强度，MPa
吸水率，%
表观密度t/m
抗返卤性
抗冲击强度，kJ/M2
一等品
无水珠、无返凋
尺寸允许偏差
合格品
合格品
无水珠、无返潮
5.3防火性能
JC 688--1998

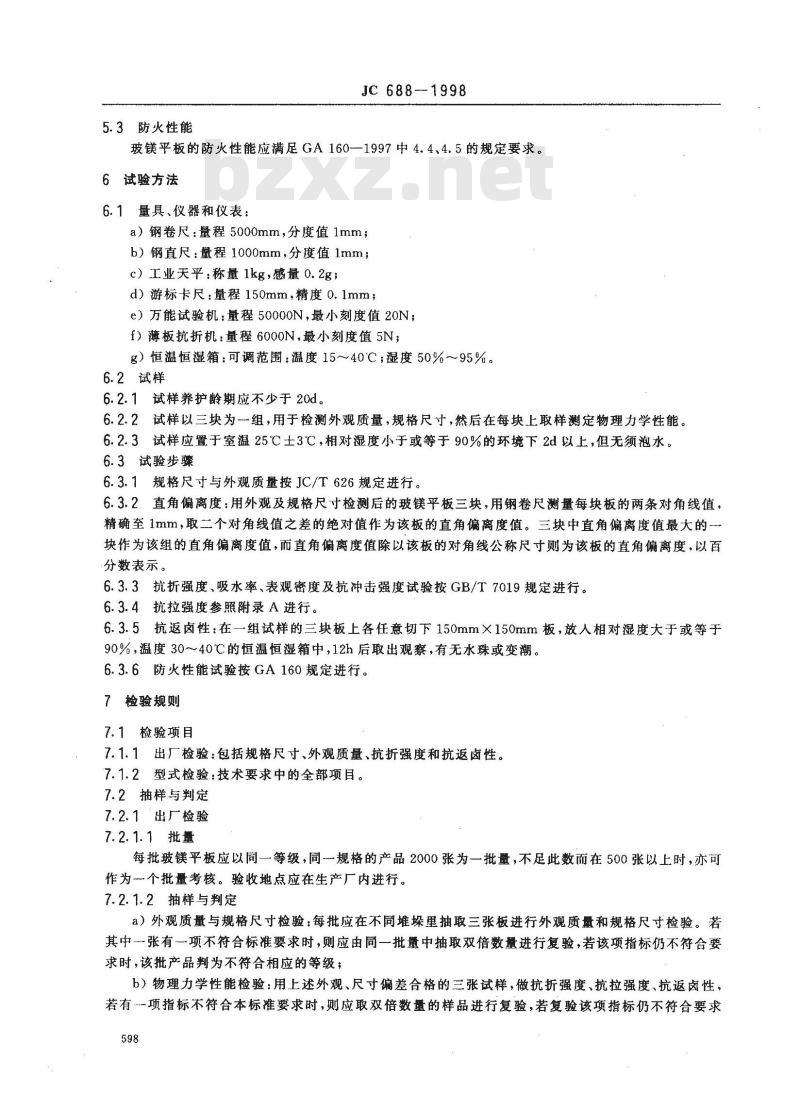

玻镁平板的防火性能应满足GA160—1997中4.4、4.5的规定要求。6试验方法
6.1量具、仪器和仪表：
a）钢卷尺：量程5000mm，分度值1mm；b）钢直尺：量程1000mm，分度值1mm；c）工业天平：称量1kg，感量0.2g；d）游标卡尺：量程150mm，精度0.1mm，e）万能试验机：量程50000N，最小刻度值20N；f）薄板抗折机：量程6000N，最小刻度值5N；g）恒温恒湿箱：可调范围：温度15~40℃；湿度50%~95%。6.2试样
6.2.1试样养护龄期应不少于20d。6.2.2试样以三块为组，用于检测外观质量，规格尺寸，然后在每块上取样测定物理力学性能。6.2.3试样应置于室温25℃±3℃，相对湿度小于或等于90%的环境下2d以上，但无须泡水。6.3试验步骤
6.3.1规格尺寸与外观质量按JC/T626规定进行。6.3.2直角偏离度：用外观及规格尺寸检测后的玻镁平板三块，用钢卷尺测量每块板的两条对角线值，精确至1mm，取二个对角线值之差的绝对值作为该板的直角偏离度值。三块中直角偏离度值最大的一块作为该组的直角偏离度值，而直角偏离度值除以该板的对角线公称尺寸则为该板的直角偏离度，以百分数表示。
6.3.3抗折强度、吸水率、表观密度及抗冲击强度试验按GB/T7019规定进行。6.3.4抗拉强度参照附录A进行。6.3.5抗返卤性：在一组试样的三块板上各任意切下150mm×150mm板，放人相对湿度大于或等于90%，温度30~40℃的恒温恒湿箱中，12h后取出观察，有无水珠或变潮。6.3.6防火性能试验按GA160规定进行。7检验规则
7.1检验项目
7.1.1出厂检验：包括规格尺寸、外观质量、抗折强度和抗返卤性。7.1.2型式检验：技术要求中的全部项目。7.2抽样与判定
7.2.1出厂检验
7.2.1.1批量
每批玻镁平板应以同一等级，同规格的产品2000张为一批量，不足此数而在500张以上时，亦可作为一个批量考核。验收地点应在生产厂内进行。7.2.1.2抽样与判定
a）外观质量与规格尺寸检验：每批应在不同堆垛里抽取三张板进行外观质量和规格尺寸检验。若其中一张有项不符合标准要求时，则应由同一批量中抽取双倍数量进行复验，若该项指标仍不符合要求时，该批产品判为不符合相应的等级；b）物理力学性能检验：用上述外观、尺寸偏差合格的三张试样，做抗折强度、抗拉强度、抗返卤性，若有项指标不符合本标准要求时，则应取双倍数量的样品进行复验，若复验该项指标仍不符合要求598

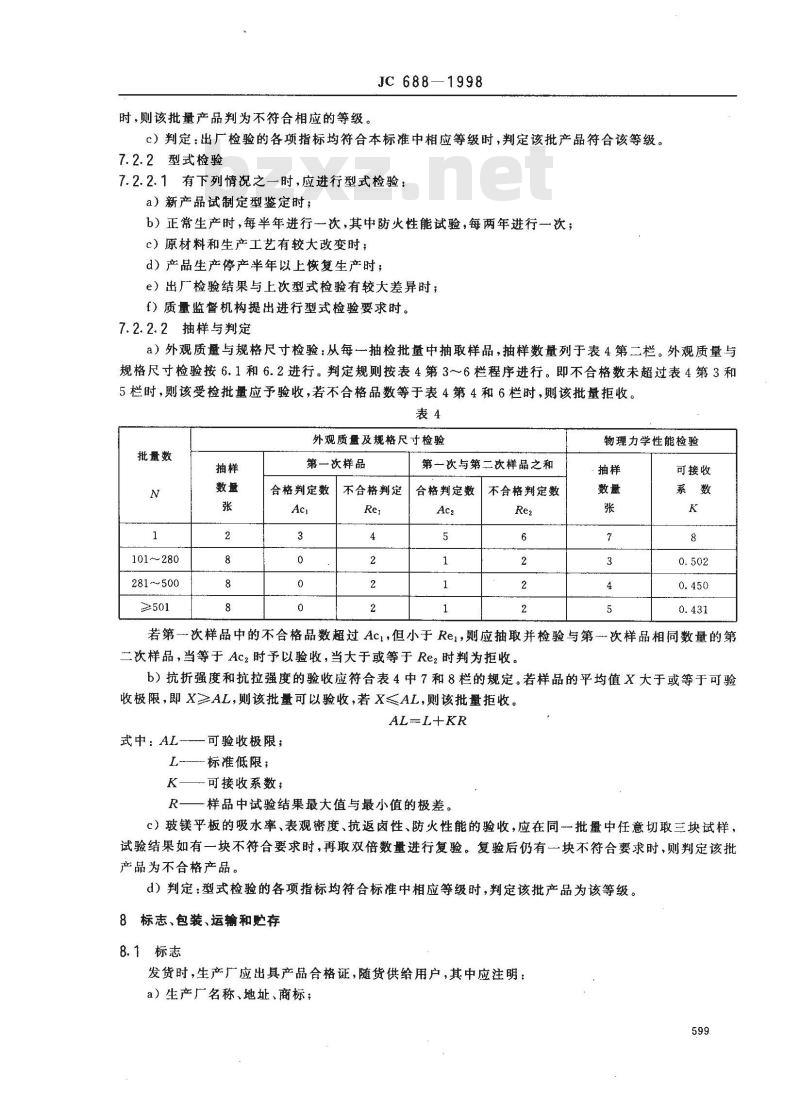

时，则该批量产品判为不符合相应的等级。JC 688—1998
c）判定：出厂检验的各项指标均符合本标准中相应等级时，判定该批产品符合该等级。7.2.2型式检验
7.2.2.1有下列情况之一时，应进行型式检验：a）新产品试制定型鉴定时；
b）正常生产时，每半年进行一次，其中防火性能试验，每两年进行一次；c）原材料和生产工艺有较大改变时；d）产品生产停产半年以上恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）质量监督机构提出进行型式检验要求时。7.2.2.2抽样与判定
a）外观质量与规格尺寸检验：从每一抽检批量中抽取样品，抽样数量列于表4第二栏。外观质量与规格尺寸检验按6.1和6.2进行。判定规则按表4第36栏程序进行。即不合格数未超过表4第3和5栏时，则该受检批量应予验收，若不合格品数等于表4第4和6栏时，则该批量拒收。表4
批量数
101~280
281～500
≥501
外观质量及规格尺寸检验
第一次样品
合格判定数不合格判定
第一次与第二次样品之和
合格判定数
不合格判定数免费标准下载网bzxz
物理力学性能检验
可接收
若第一次样品中的不合格品数超过Aci，但小于Re1，则应抽取并检验与第一次样品相同数量的第二次样品，当等于 Ac2时予以验收，当大于或等于Re2时判为拒收。b）抗折强度和抗拉强度的验收应符合表4中7和8栏的规定。若样品的平均值X大于或等于可验收极限，即X≥AL，则该批量可以验收，若X≤AL则该批量拒收。AL-L+KR
式中：AL可验收极限；
L标准低限；
K—可接收系数；
R—一样品中试验结果最大值与最小值的极差，c）玻镁平板的吸水率、表观密度、抗返卤性、防火性能的验收，应在同一批量中任意切取三块试样，试验结果如有一块不符合要求时，再取双倍数量进行复验。复验后仍有一块不符合要求时，则判定该批产品为不合格产品。
d）判定：型式检验的各项指标均符合标准中相应等级时，判定该批产品为该等级。8标志、包装、运输和贮存
8.1标志
发货时，生产广应出具产品合格证，随货供给用户，其中应注明：a）生产厂名称、地址、商标；
b）产品批量编号与产品标记，
c）产品检验结果；
d）检验部门与检验人员签章。
8.2包装
JC 688-1998
每张玻镁平板的正面应用不褪色的颜料标明生产厂名称、生产日期与产品规格。产品可用集装箱或捆扎包装，包装应保证产品安全，方便搬运。包装上应注标记和批号。8.3运输
运输与装卸产品时，产品应固定，不得抛挪与互相碰撞，运输工具底面应平整，并有防雨措施。8.4贮存
玻镁平板应按不等级、规格堆放。堆放场地必须平坦、坚实、防雨。堆放高度一般不宜超过1.5m。600
JC688-1998
附录A
(标准的附录）
玻镁平板抗拉强度试验方法
本附录规定了玻镁平板抗拉强度的试验方法。A1仪器设备
A1.1仪器
a）金属刻度尺：量程300mm，分度值1mm；b）游标卡尺：量程125mm，精度0.1mm。A1.2设备
万能试验机：量程50000N，最小刻度值20N。A2试件
试件的尺寸和数量：在外观检验合格的试样上，每块切取一块50mm×250mm试样共三块。A3 试验步骤
A3.1夹持方法见图A1（两端必须加木质垫片）。A3.2测量每块试样距两端50mm处宽度B1、B2值的平均值为该试样宽度B，见图A2。B+B2
A3.3在测宽度处中心，测试样厚度C1和C2，取平均值为试样的厚度C，见图A2。os
A3.4用万能试验机按图A1夹住试样，加荷时，试件在15s至30s内断裂，读取破坏时的荷载P，精确至最小分度值。
结果计算
A4.1抗拉强度按式（A1)计算：
式中：R拉-—抗拉强度,MPa；
P——破坏荷载，N；
B—一试样宽度，mm；
C--试样厚度,mm。
JC688-1998
A4.2试验以三块试样的抗拉强度的平均值表示，精确至0.1MPa。602
（Al）
