【建筑材料行业标准(JC)】 钢丝网架水泥聚苯乙烯夹芯板

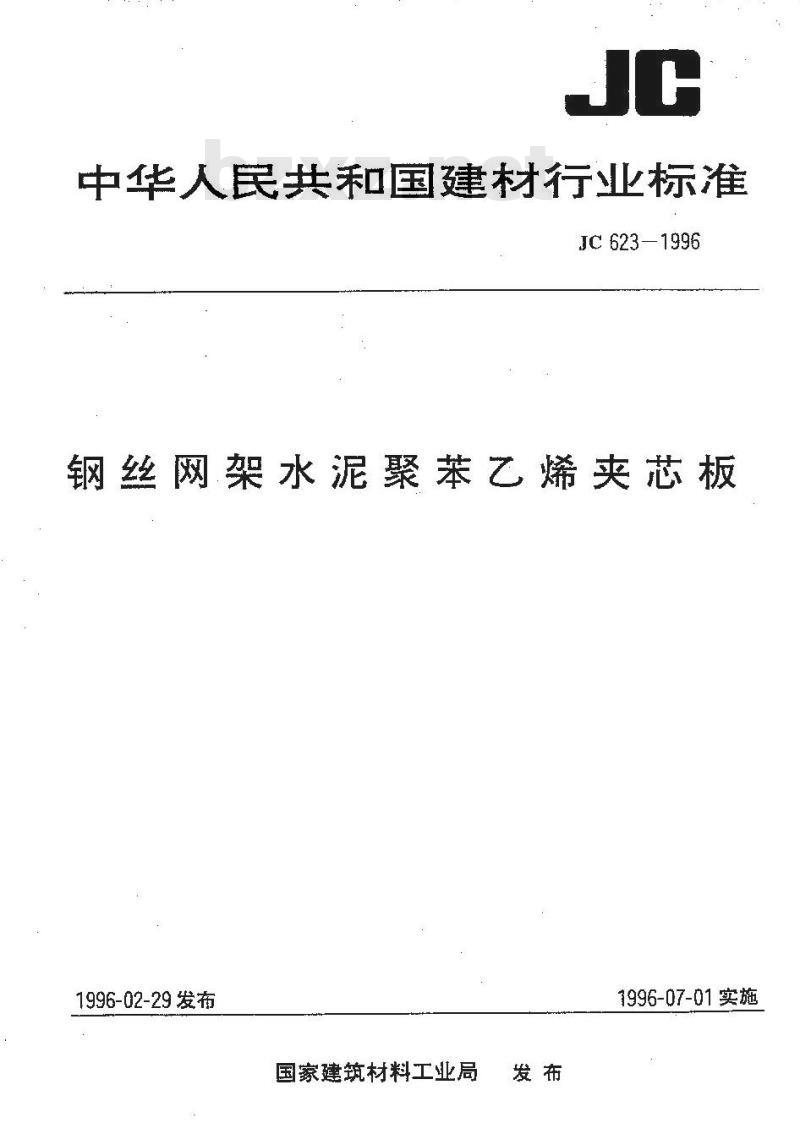

中华人民共和国建材行业标准
JC623—1996
钢丝网架水泥聚苯乙烯夹芯板
1996-02-29发布
国家建筑材料工业局
1996-07-01实施
-JC.623-1996

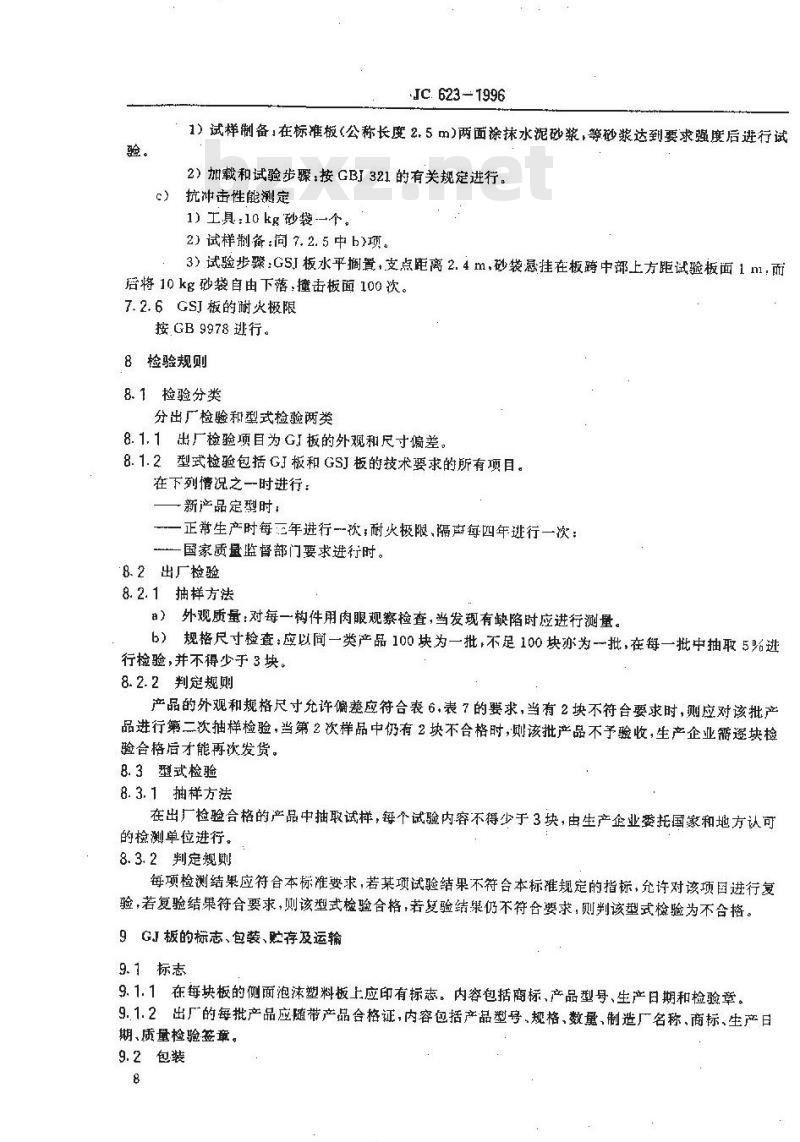

1）试样制备：在标准板（公称长度2.5m）两面涂抹水泥砂浆，等砂浆达到要求强度后进行试2）加载和试验步骤按GBJ321的有关规定进行。抗冲击性能测定
1）工具，10kg砂袋一个。
2）试样制备：向7.2.5中b)项。3）试验步骤：GSJ板水平摘置，支点距离2.4m，砂装悬挂在板跨中部上方距试验板面1m1，而后将10kg砂袋自由下落，撞击板面100次。7.2.6GSJ板的耐火极限
按GB9978逃行。
8检验规则
8. 1 检验分类
分出厂检验和型式检验两类
8.1.1出厂检验项目为G板的外观和尺寸偏差。8.1.2型式捡验包括GJ板和GSJ板的技术要求的所有项目。在下列情况之一时进行：
新产品定型时；
一正常生产时每三年进行一-次，耐火极限、隔声每四年进行一次：一国家质量监督部门要求进行时。8.2出厂检验
8.2.1抽样方法
）外观质量：对每一构件用肉眼观察检查，当发现有缺陷时应进行测量。b）规格尺寸检查：应以一类产品100块为一批，不足100块亦为一批，在每一批中抽取5%进行检验，并不得少于3块。
8.2.2判定规则
产品的外观和规格尺寸允许偏差应符合表6，表7的要求，当有2块不符合要求时，则应对该批产品进行第二次抽样检验，当第2次样品中仍有2块不合格时，则该批产品不予验收，生产企业需逐块检验合格后才能再次发货。
8.3型式检验
8.3.1抽样方法
在出厂检验合格的产品中抽取试样，每个试验内容不得少于3块，由生产企业委托国家和地方认可的检测单位进行。
8.3.2判定规则
每项检测结果应符合本标准要求，若某项试验结果不符合本标准规定的指标，允许对该项国进行复验，若复验结果符合要求，则该型式检验合格，若复验结果仍不符合要求，则判该型式检验为不合格。9GJ板的标志、包装、贮存及运输9.1标志
9.1.1在每块板的侧面泡沫塑料板上应印有标。内容包括商标、产品型号、生产日期和检验章。9.1.2出厂的每批产品应随带产品合格证，内容包括产品型号、规格、数量，制造厂名称、商标、生产日期、质量检验签章。
9.2包装
JC 6231996

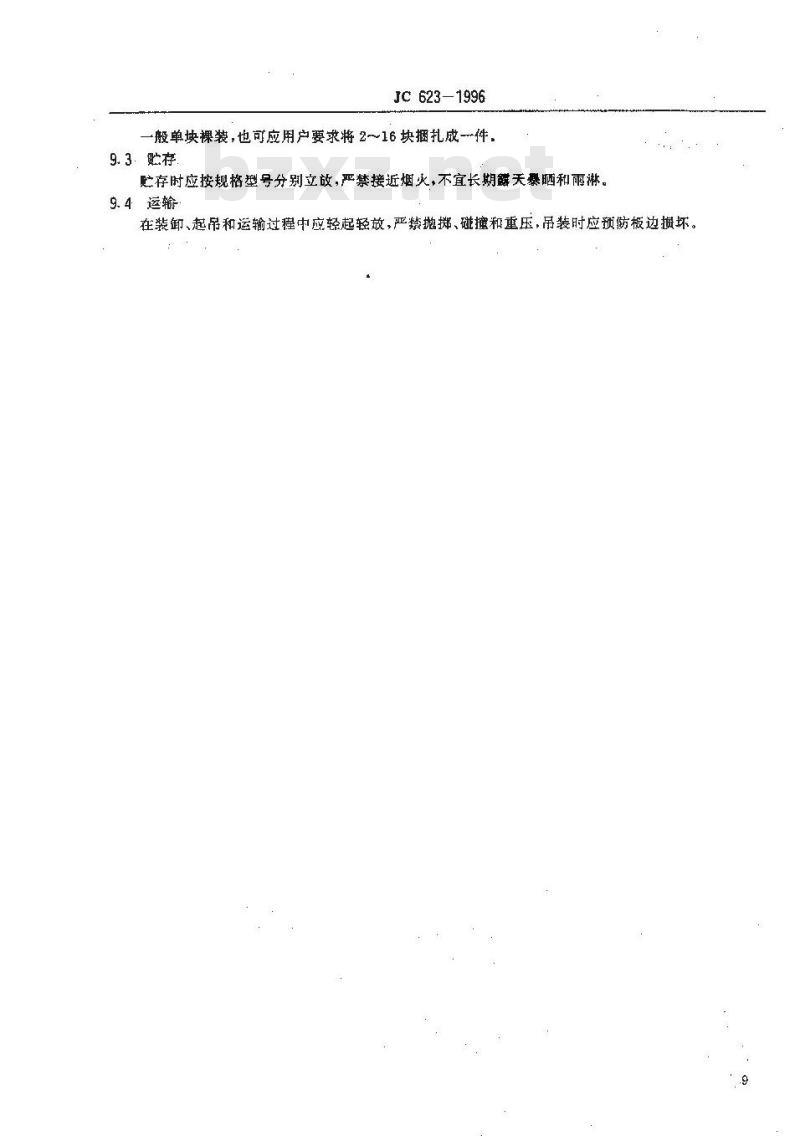

一般单块裸装，也可应用户要求将2～16块捆扎成件，9.3存
贮存时应按规格型号分别立放，严禁接近烟火，不宜长期麟天暴晒和雨淋。9.4运输
在装卸、起吊和运输过程中应轻起轻放，严禁抛掷、碰撞和重压，吊装时应预防板边损坏。附录 A(标准的附录)

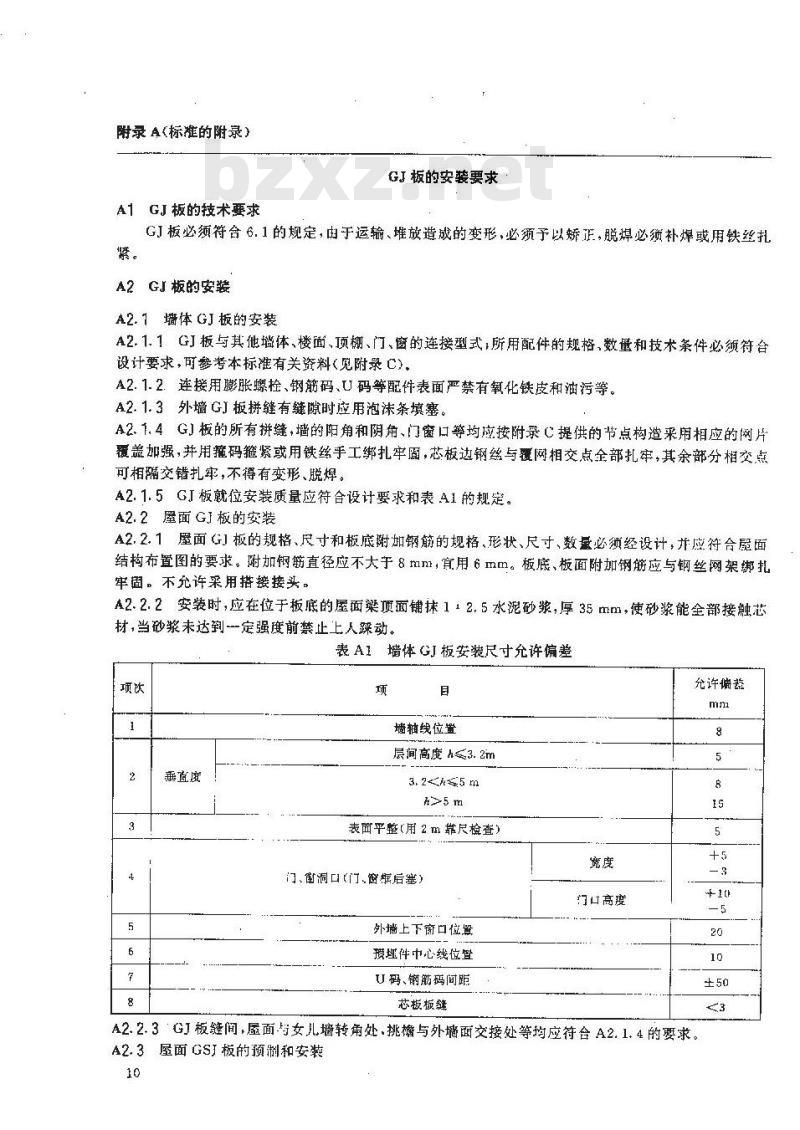

A1GJ板的技术要求
GJ板的安要求
GJ板必须符合6.1的规定，由于运输、堆放造成的变形，必须予以矫正，脱焊必须补焊或用铁丝扎繁。
A2 GJ 板的安装
A2.1墙体GJ板的安装
A2.1.1GJ板与其他体、楼面、项棚、门、窗的连接型式；所用配件的规格，数量和技术条件必须符合设计要求，可参考本标准有关资料（见附录C)A2.1.2.连接用膨胀螺检、钢筋码、U码等配件表面严禁有氧化铁皮和油污等。A2.1.3外墙GJ板拼缝有缝隙时应用泡沫条填塞。A2.1.4GJ板的所有拼缝，墙的阳角和阴角、门窗口等均应按附录C提供的节点构造采用相应的网片覆盖加强，井用箍码箍紧或用铁丝手工绑扎牢固，芯板边钢丝与覆网相交点金部扎牢，其余部分相交点可相交错扎牢，不得有变形、脱焊。A2.1.5GJ板就位安装质量应符合设计要求和表A1的规定。A2.2屋面GJ板的安装
A2.2.1屋面GJ板的规格、尺寸和板底附加钢筋的规格、形状、尺寸、数量必须经设计，并应符合麓面结构布置图的要求。附加钢筋直径应不大于8m，宜用6mm。板底，板面附加钢筋应与钢丝网架绑扎牢固。不允许采用搭接接头。
A2.2.2安装时，应在位于板底的屋面梁顶面铺抹112.5水泥砂浆，厚35mm，使砂浆能全部接触芯材，当砂浆未达到一定强度前禁止上人踩动。表A1墙体GJ板安装尺寸允许偏差项饮
垂直度
墙轴线位置
层间高度h≤3.2m
表面平整（用2m靠尺检查）
门、窗洞口（门、窗框后塞）
外墙上下窗口位罩
埋件中心线位暨
U码、钢筋码间距
芯板板缝
门凹高度
允许偏差
A2.2.3GJ板缝间，屋面与女儿墙转角处、挑檐与外墙面交接处等均应符合A2.1.4的要求。A2.3屋面GSI板的预制和安装

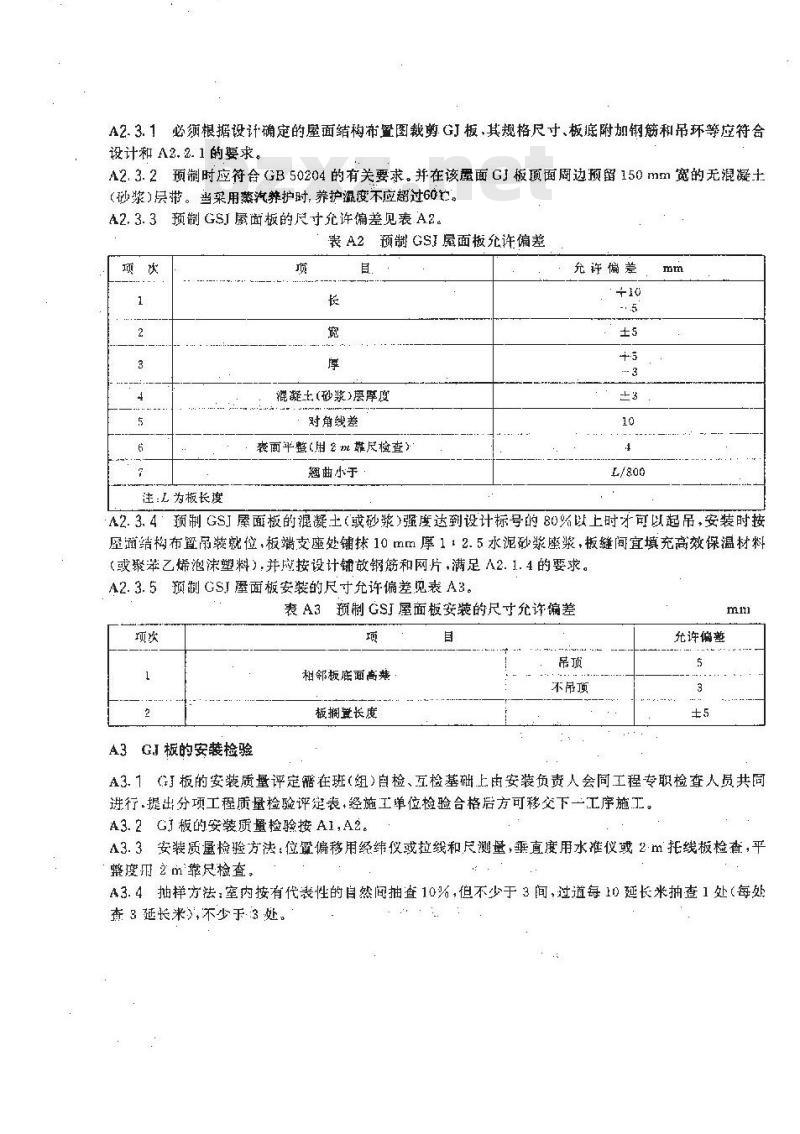

A2.3.1必须根据设计确定的屋面结构布置图裁剪GJ板，其规格尺寸、板底附加钢筋和吊环等应符合设计和 A2. 2. 1的要求。
A2.3.2预制时应符含GB50204的有关要求。并在该面G板顾面周边预留150mm宽的无混凝十(砂浆）层带。当采用蒸汽弊护时，养护温度不应超过60忙。A2.3.3预制GSJ屋面板的尺寸允许偏差见表A.2。表A2预制GSI屋面板允许偏差
注：无为板长度
混凝土(砂浆)层厚度
对角线差
表面平整（用尺检查）
翘曲小于
充许偏差
A2.3.4：预制GSJ屋面板的混凝土（或砂浆）强度达到设计标号的80%以上时才可以起吊，安装时按屋面结构布置吊装就位，板端支座处铺抹10 mm厚112.5水泥砂浆座浆，板缝间宜填充高效保温材料（或聚苯乙烯泡沫塑料）并成按设计铺放钢筋和网片，满足A2.1.4的要求。A2.3.5预制GSI屋面板安装的尺寸允许偏差见表A3。表A3预制GSJ屋面板安装的尺寸允许偏差项次
A3GI板的安装检验
租邻板店面高装
板搁算长度
允许偏整
A3.1(J板的安装质量评定籍在班（组）自检、互检基础上由安装负责人会同工程专职检查人员共同进行.提出分项工程质量检验评定表，经施工单位检验合格后方可移交下一工序施工。A3.2G1板的安装质量检验按A1,A2。43.3安装质量检验方法：位罩偏移用经纬仪或拉线和尺测量，垂直度用水准仪或2·m托线板检查，平整度靠尺检查。
43.4抽样方法：室内按有代表性的自然间抽查10%，但不少于3间，过道每10延长米抽查1处（每处查 3 延长米),不少于3 处。
附录 B(探准的附录)
B1抹灰前的准备
GSJ 板的抹灰要求
B1.1GJ板的安装需经施工单位检验合格后方可进行抹灰。B1.2抹灰前，GJ板的钢丝网架和聚苯乙烯泡沫塑料表面的灰尘、污和油溃等应清除干净，用与抹灰层相同的砂浆设置标筋。
B2GSJ 板的抹灰要求
B2.1墙体GSJ板的抹灰要求
B2.1.1抹灰时应先将墙体与楼、地面连接处即在GSJ板的周边25nm~～30mm缝隙内填实，电气关、U码以及各种预埋件的连接处，应按附录C的做法，局部除去聚苯乙烯泡沫，清理干净后用1·3水泥砂浆填塞密实。
B2.1.2墙体抹灰分三层：底层，中层和牌面层，每层厚度底层12rmm~15mm?中层8mm10mm罩面层3mm~5mm，总厚不小于25mm。底层和中层用同--配比砂浆，要求符合5.3~5.6的规定，当罩面层擦用其他材料时应经过试验后方可使用。B2.1.3人工抹面时，以自下前上抹灰为宜，底层要用本抹子反复揉搓，使砂浆密实，墙面应粗糙，中房要在底层上酒水润湿，抹灰后要用刮板找平，表面挫毛，罩面层时，除按中层相间方法抹灰外，并要在收水后用铁抹子两遍压光。
B2.1.4吊顶内增体必须抹灰，厚度不应小于25mm，抹灰的质量要求与墙体相向。B2.1.5室内墙面阳角和门洞口的阳角，宜用112水泥砂浆做护角，高度不应低于2m，每侧宽度不小于50mm，
B2.1.6外增面抹灰应在砂浆中加人适盘的防水添加剂。2.1.7每层抹灰的间隔时间视气温而定，正常气温下间隔二关以上，气温较低时，应适当延长问隔时间。
B2.1.8每堵墙，两面的抹灰间隔时间不小于24h。B2.1.9每层水泥砂浆终凝后均应酒水养护。B2.1.10在水泥砂浆表面可做饰面：建筑涂料、墙纸、面砖、马赛克、瓷砖等等，做法应符合JGJ73的有关规定。
B2.2屋面GSJ板的抹灰要求
B2.2.1屋面抹灰前，应在GJ板底进行支顶，其间距不宜大于800mm，支承板与GJ板贴紧，并可略尚上拱起，支项应年固。
B2.2.2运送物料的小车应在事前搭成的木板上行走。不允许在GJ板面集中堆放物料和多人密集操作。
B2.2.3屋面面如用小豆石混凝土，其成型方法与预制屋面板的成型方法相同，如用砂浆肘应分两层抹完。
B2.2.4不允许在GJ板缝处和与女儿墙的交接处留施工链。B2.2.5每层抹完后应及时疆整塑料薄膜养护，终凝后浇水养护。B2.2.6板面混凝土（砂浆）强度达到10N/mm*以上时，才可以撤除支顶。之后抹板底砂浆，分三层抹戚，每层撑度、要求与墙体抹灰相同。B2.2.7预制屋面板预留带的抹灰、养护等均与屋面GSJ板的抹灰相同，混凝土（或砂浆）强度不应低于C20（或M20），并应掺加适量水泥膨胀剂。12
B3抹灰层的质量要求
GSJ板的表面外观质量标准见表B1。表B1
GSJ板的表面外观质尽标准
脱层、起鼓、爆灰
门窗润口角裂
接槎平整、线第顺直清晰
与增连接边、门宦洞口边、槽盒周边与后面等缝隙GSJ板的规格尺寸允许偏差见表B2。表B2GSI板的尺寸允许偏差
抹灰层的检测方法
表面平整(用 2 m 靠尺检查）
開、阳角垂直
立面垂直
阴、阳角方正
B4.1表面和外观质量用目测和精度0.5mm钢尺测量B4.2表面平整度用2m靠尺和塞尺检验。B4.3
垂直度用水准仪或 2 m托线板捡验。B5抹灰质量评定
按GBJ301进行。
广进要求
不允许
不允许
不宜有
表面光滑、洁净不应有污染痕迹不应有毛面纹路不均勾
均应用砂浆填塞密实
允许偏差
附录 C(提示的附录)
隔墙构造图
300贫角与丝网架避接
节点构造图
2就角网或蝶形之字条
与钢丝网架连摘
图C1转角连接
76宽之字条与钢繁网架连接
图C3内墙板缝拼接（2)
200宽平网采用钢灯与实体培函定与钢丝网架绑托连接
U 码间胞 600 采β膨胀螺栓
或判打与塔速接
200宽角网致媒形之宇柔
与钢丝网架连楼
图C5搬板与实体墙逆接（转角墙）14
1U0 宽网片与丝网架连接
阁C2内墙板缝拼接（1)
24G宽两片与钢丝网架连接
拼缝处填充1～5rnm
宽 PS 泡决条
图 C4
外墙板缝拼接
200 究角网或蝶形之学条与用钢与培固定，与钢丝险架绑扎连接U码间短602用膨胀螺栓
或射钉与墙连接
图（6可内隔连接
200宽角网或频形之字条
与钢丝网架绑扎连换
丁字墙连接
e6@600+1=920
与钢粱焊,拔角度脂
与钢丝网架绑牢
图C9墙板与钢梁连接
200.宽平网采用钢灯与实体墙(柱)固定与钢丝网架连接
钢筋，埋入260300
间距600与铜丝网架连接
U码与钢丝网架连接
膨胀螺栓中距≤600
楼板底标高
中脑600
图C8墙板与楼板或粱连接（U码）影胀螺栓
U码与钢丝网架连接
地面标高
影胀螺检中距
图C10墙板与地板连接（U码）
200宽角网或蝶形之字条用钢钉
与实体增面定，与钢丝网架连接200宽角网战瞬形之字承用钢
钉与墙固途，与钢丝网架绑扎连接转角墙钢筋码连接
图Ci1
筋【元300间距600
埋入墙含60，与钢丝两架连接
丁字墙钢筋码连接
图C12
图C13
地面标高
15筋，入60300
间距600，与钢丝网架连接
梁与瑙板钢筋码连接
46钢筋码-300
/间照600，与钢丝网架连接
图C15墙板与地面连接
C2门窗节点图
两面接45°效置增弱两（20%
植形网与钢丝
网架连
图C17
窗洞口做法示意
插形网伸出洞口部分仅有两侧
图C14
图C16
燃板底标高
6钢筋，埋人楼板260,-300
距 600,与制丝架连接
楼板与墙板钢筋码连接
如@600幅围筋与钢丝
网架连报
基础构造（预埋钢筋）
两面按45*效量增强网2700
推报网与树丝
网架连接
基础错筋
图 C18门洞口做法示忘
300宽LI形网与翊丝网架连接
400 宽 U 形网与钢丝网渠连接
U码@400与方通焊接
U码@400
水螺丝$4×25
50×60×3方通
木螺丝$4×25
图C19木门、木窗
300宽U形网与钾丝网塑连接
400宽 U形网与钢丝网架连镜
50×50×3方通
窗幅宽度≤1800
影胀螺丝
自摇宽>1800
图C21铝合金窗框
300宽U形网与
钢丝网架连接
U码@400焊连换钥板
图C23
钢门框
钢门根焊连接钢板
300宽U形网与丝网渠连接
门宽度≤1200
400宽U形两与
辆然网菜连接
U码@400
U痧@400
50X50X3方通与U码焊接如弱
门框宽度≥1200
图C20
铝合金门框，
U码400
钢密提与U码焊接
300 竟 U 形网与钢丝网架连接
图C22钢窗框
两西按45°放量增弱两，≥700
字务塑成形网
可边如强
图（24窗洞口做法
钢丝网架水泥聚苯乙烯夹芯板是由尘产企业制造钢丝网架聚苯乙烯芯板，运至建筑工程现场由施工单位安装、并在两面喷抹水泥砂浆后形成的。因此，本标准制定的各项规定，相应地均有两个部分组成，即铜丝网架聚苯乙烯芯板和钢丝网架水泥聚苯乙烯夹芯板。这些规定都用来保证产品的最终质量。生产企业除了必须按本标准组织制终网架聚郝乙烯芯板的生产外，还必须重视板的安装和砂浆的抹面，并有责任向施工部门介绍和提供产品标准与安装施工要点，让施工单位接标准的要求确保安装、施工质量wwW.bzxz.Net
制定《钢丝网架水泥案苯艺烯夹芯板建材行业标准在我国属于首次，国际上今尚无正式标准，本标准从1996年7月1日起实施，1996年7月1日起所有在建筑中采用的钢丝网架水泥聚苯乙烯夹芯板均应符合本标准的规定。本标准的附录A、附录B都是标准的附录，本标准的附录C是提示的附录。
本标准由全国水泥制品标推化技术委员会出并归口。.本标准负责起草单位：国家建筑材料工业高苏州混凝土水泥制品研究院。本标参加起草单位，北京亿利达轻体房屋有限公司、华南建材（蛇口）有限公司、宜兴市江南轻型建材厂、南京麒麟轻体建材厂.江苏华润集团张家港市新型墙体材料」天津大成五金厂一分厂、北京舒乐舍板有限公司、佳木斯新型节能建筑材料厂、河北省天源集团轻型墙体厂，江阴航空机电设备制造公司、海宁轻型建筑材料厂，云南三山新型建材开发公司，安徽省青阳新型建筑材料总厂。本标准主要起草人：屠仲元、励慧恒、陈景仪、赵承萱、俞立勋、刘建华、吴国生、周冠民、孙东来、耿作华、孙逸文、何森荣、袁长山。
