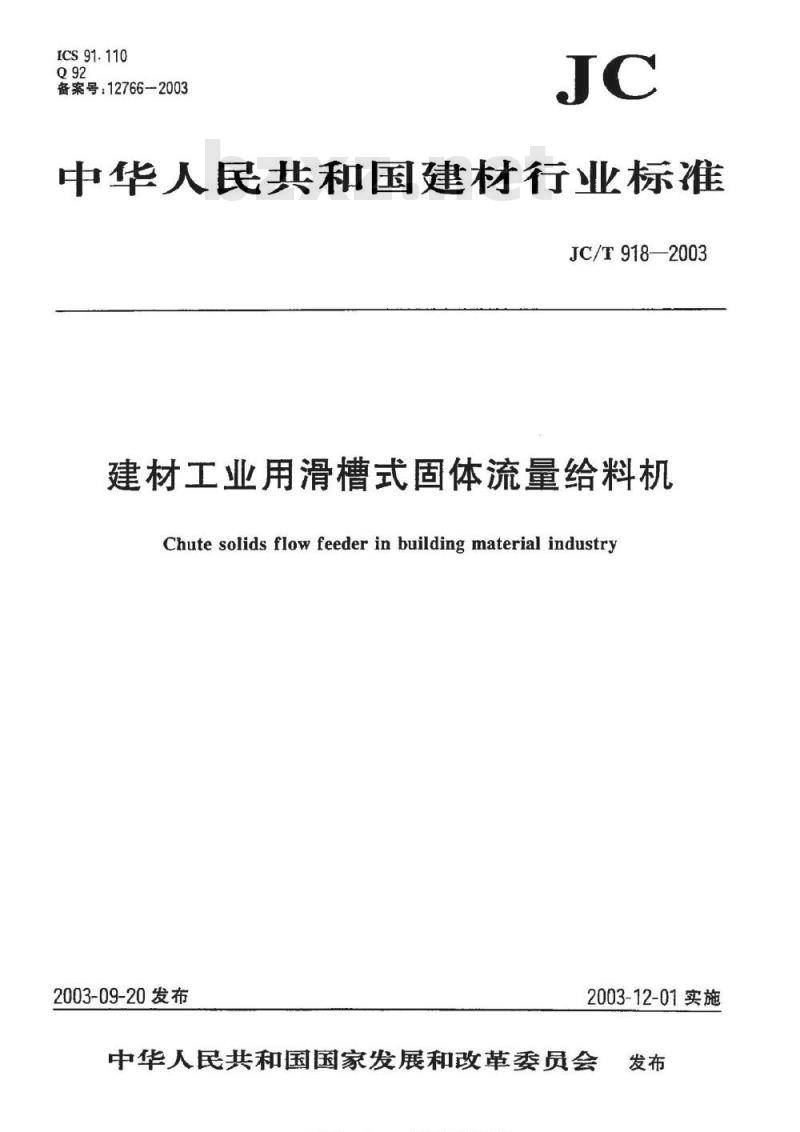

【建筑材料行业标准(JC)】 建材工业用滑槽式固体流量给料机

ICS91.110
备案号：12766—2003
中华人民共和国建材行业标准
JC/T918—2003
建材工业用滑槽式固体流量给料机Chute solids flow feeder in building material industry2003-09-20发布
2003-12-01实施
中华人民共和国国家发展和改革委员会标准授按网w.bpogon各类标准行业资科免费下载发布
JC/T918—2003

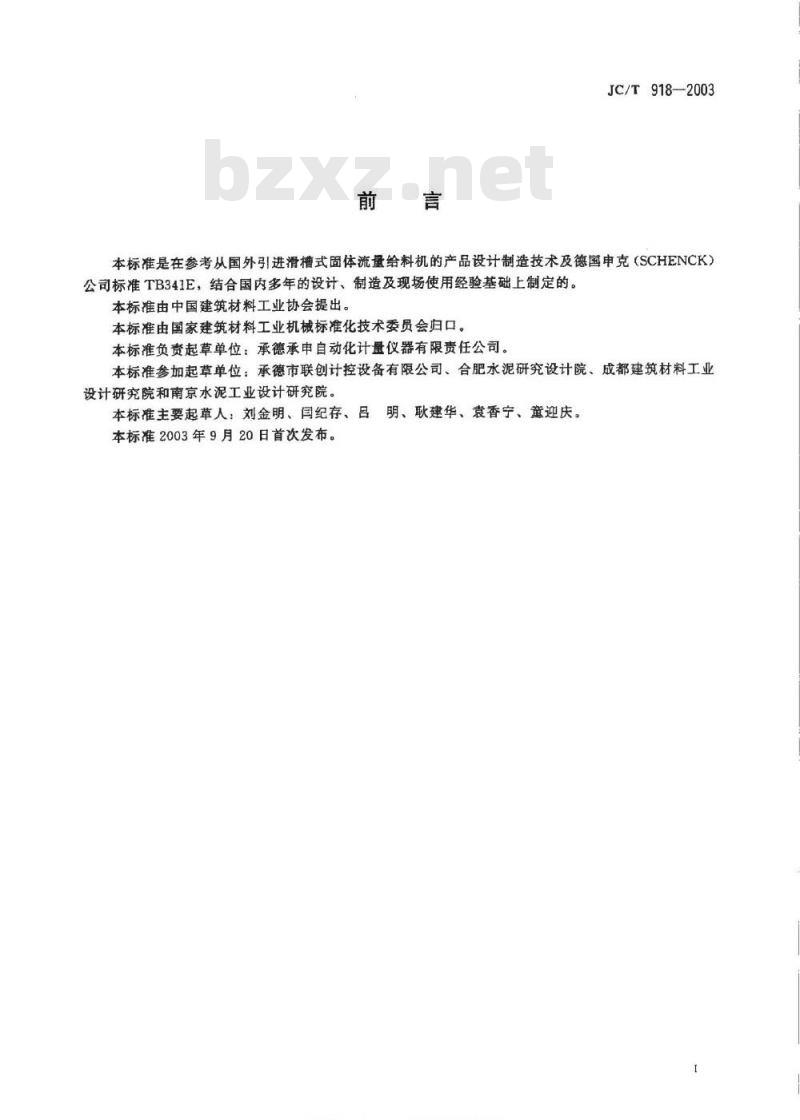

本标准是在参考从国外引进滑槽式固体流蛋给料机的产品设计制造技术及德国申克（SCHENCK）公司标准TB341E，结合国内多年的设计、制造及现场使用经验基础上制定的。本标准由中国建筑材料工业协会提出。本标准由国家建筑材料工业机械标准化技术委员会归口。本标准负责起草单位：承德承申自动化计量仪器有限责任公司。本标准参加起草单位：承德市联创计控设备有限公司、合肥水泥研究设计院、成都建筑材料工业设计研究院和南京水泥工业设计研究院。本标准主要起草人：刘金明、同纪存、吕本标准2003年9月20日首次发布。明、耿建华、袁香宁、童迎庆。1
标准获授网b2ocem客类标准行业资帮免费下数1范围

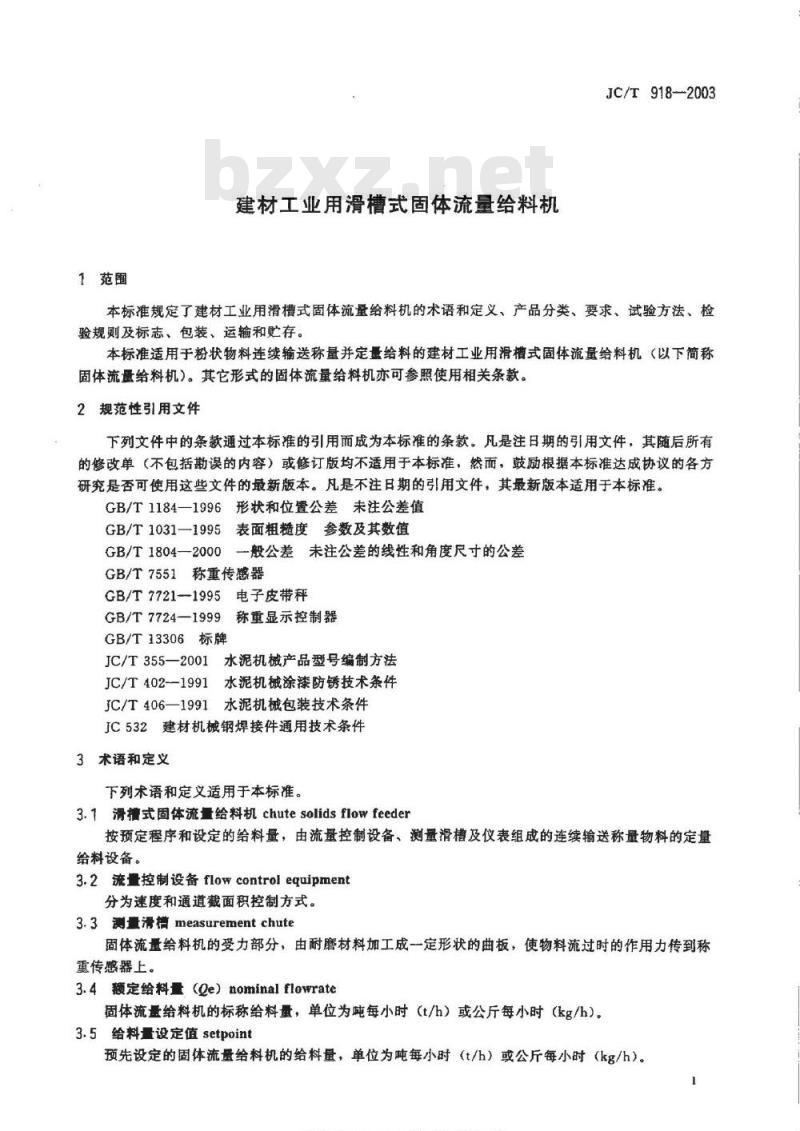

建材工业用滑槽式固体流量给料机JC/T918-2003
本标准规定了建材工业用滑槽式固体流量给料机的术语和定义、产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于粉状物料连续输送称量并定量给料的建材工业用滑槽式固体流量给料机（以下简称固体流量给料机）。其它形式的固体流量给料机亦可参照使用相关条款。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值GB/T1031—1995表面粗糙度参数及其数值GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差GB/T7551称重传感器
GB/T7721-1995电子皮带秤
GB/T7724—1999称重显示控制器GB/T13306标牌
JC/T355—2001水泥机械产品型号编制方法水泥机械涂漆防锈技术条件
JC/T402--19912
JC/T406—1991水泥机械包装技术条件JC532建材机械钢焊接件通用技术条件3术语和定义
下列术语和定义适用于本标准。3.1滑槽式固体流量给料机chutesolidsflowfeeder按预定程序和设定的给料量，由流量控制设备、测量滑槽及仪表组成的连续输送称量物料的定量给料设备。
3.2流量控制设备flowcontrolequipment分为速度和通道截面积控制方式。3.3测量滑槽measurementchute
固体流量给料机的受力部分，由耐磨材料加工成一定形状的曲板，使物料流过时的作用力传到称重传感器上。
3.4定给料量（Qe）nominalflowrate固体流量给料机的标称给料量，单位为吨每小时（t/h）或公厅每小时（kg/h）。3.5给料量设定值setpoint
预先设定的固体流量给料机的给料量，单位为吨每小时（t/h）或公斤每小时（kg/h）。1
标准换换网.bzaoso.conJC/T918—2003

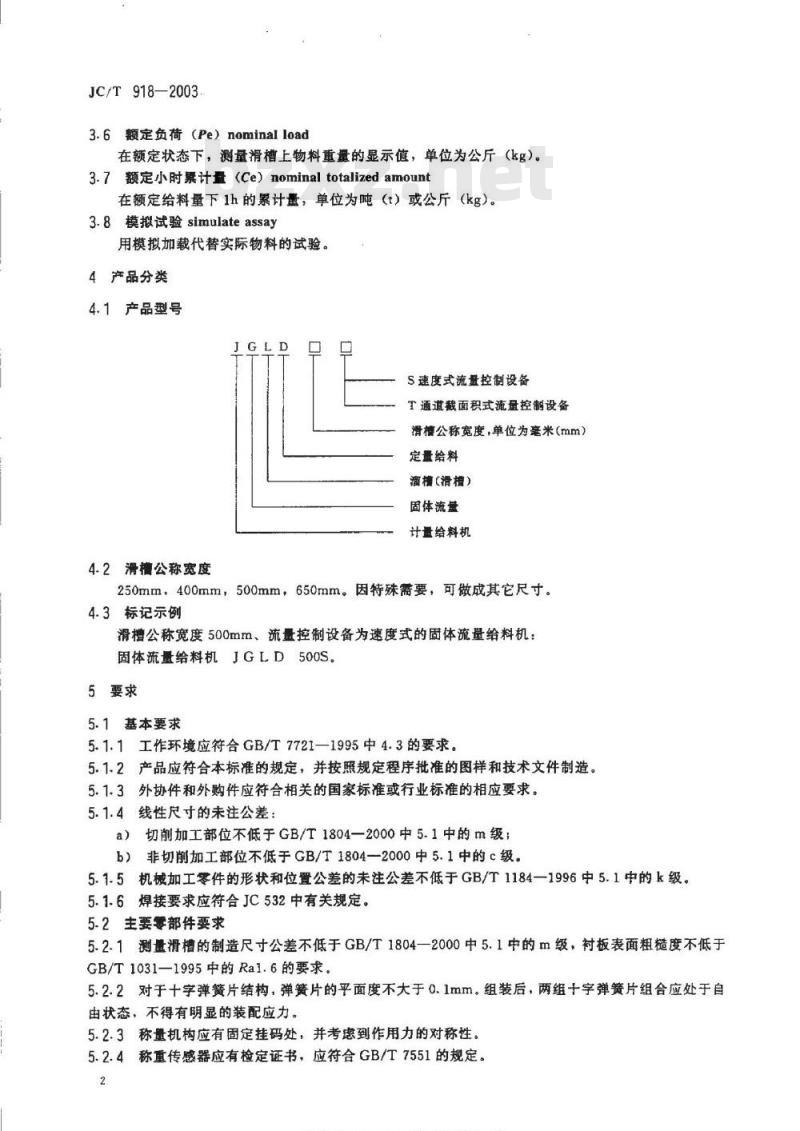

3.6额定负荷（Pe）nominal load在额定状态下，测量滑上物料重量的显示值，单位为公斤（kg）。3.7额定小时累计量（Ce）nominal totalizedamount在额定给料量下1h的累计量，单位为吨（t）或公斤（kg）。3.8模拟试验simulateassay
用模拟加载代替实际物料的试验。4产品分类
4.1产品型号
S速度式流量控制设备
T通道截面积式流量控制设备
滑播公称宽度，单位为毫米（mm）定量给料
溜槽（滑槽）
固体流量
计量给料机
4.2滑槽公称宽度
250mm，400mm，500mm，650mm。因特殊需要，可做成其它尺寸。4.3标记示例
滑檀公称宽度500mm、流量控制设备为速度式的固体流量给料机：固体流量给料机JGLD500S。
5要求
5.1基本要求
5.1.1工作环境应符合GB/T7721—1995中4.3的要求。5.1.2产品应符合本标准的规定，并按照规定程序批准的图样和技术文件制造。5.1.3外协件和外购件应符合相关的国家标准或行业标准的相应要求。5.1.4线性尺寸的未注公差：
a）切削加工部位不低于GB/T1804—2000中5.1中的m级；b）非切削加工部位不低于GB/T1804—2000中5.1中的c级。5.1.5机械加工零件的形状和位置公差的未注公差不低于GB/T1184一1996中5.1中的k级。5.1.6焊接要求应符合JC532中有关规定。5.2主要零部件要求
5.2.1测量滑槽的制造尺寸公差不低于GB/T1804一2000中5.1中的m级，衬板表面粗糙度不低于GB/T1031—1995中的Ra1.6的要求，5.2.2对于十字弹簧片结构，弹簧片的平面度不大于0.1mm。组装后，两组十字弹簧片组合应处于自由状态，不得有明显的装配应力。5.2.3称量机构应有固定挂码处，并考患到作用力的对称性。5.2.4称重传感器应有检定证书，应符合GB/T7551的规定。2

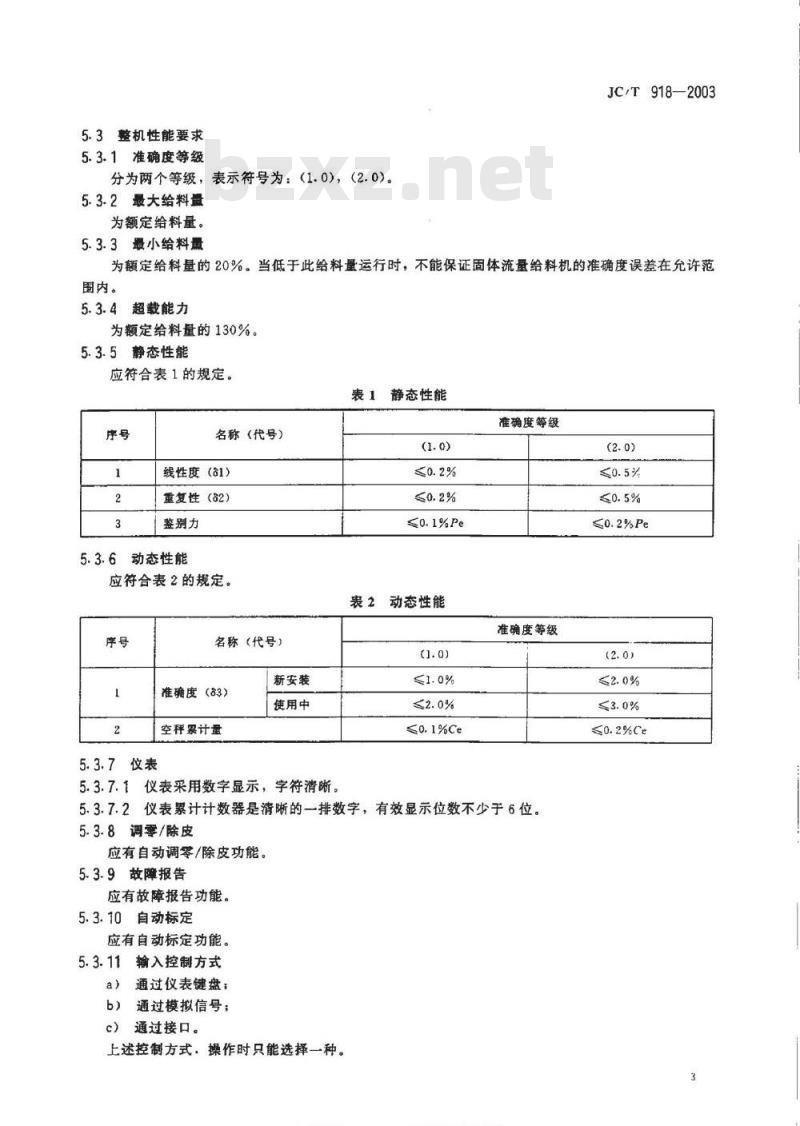

标准换换网.bosa.con5.3整机性能要求
5.3.1准确度等级
分为两个等级，表示符号为：（1.0），（2.0）。5.3.2最大给料量
为额定给料量。
5.3.3最小给料量
JC/T918—2003
为额定给料量的20%。当低于此给料量运行时，不能保证固体流量给料机的准确度误差在允许范围内。
5.3.4超载能力
为额定给料量的130%。
5.3.5静态性能
应符合表1的规定。
表1静态性能
名称（代号）
线性度（a1)
重复性（82）
鉴别力
动态性能
应符合表2的规定。
名称（代号）
准确度(83)
空秤累计量
5.3.7仪表Www.bzxZ.net
新安装
使用中
5.3.7.1仪表采用数字显示，字符清晰，(1.0)
≤0.1%Pe
表2动态性能
准确度等级
≤0.2%Pe
准确度等级
≤0.2%Ce
5.3.7.2仪表累计计数器是清晰的一排数字，有效显示位数不少于6位。5.3.8调零/除皮
应有自动调零/除皮功能。
5.3.9故障报告
应有故障报告功能。
5.3.10自动标定
应有自动标定功能。
5.3.11输入控制方式
通过仪表键盘；
b）通过模拟信号；
通过接口。
上述控制方式。操作时只能选择一种。3
标准换接网sebasocmJC/T918—2003
输出信号
模拟信号；
计数器脉冲信号；
无源触点信号。
5.3.13干扰影响
应符合GB/T7724—1999中5.13的要求。5.3.14温度变化影响
应符合GB/T7724—1999中5.7的要求。5.3.15电源变化影响
应符合GB/T7724—1999中5.9的要求。5.3.16湿热变化影响
应符合GB/T7724-1999中5.8的要求。5.3.17机械振动
应符合GB/T7721—-1995中5.5的要求。5.3.18安全性能
应符合GB/T7724—1999中6.1的要求。5.3.19装配及安装要求
5.3.19.1主体框架水平度允差为0.2/100。5.3.19.2称重传感器受力部分要有过载保护及限位装置。5.3.19.3机械外壳防护等级不低于IP54。5.3.20外观要求
应符合GB/T7721—1995中5.13的规定。6试验方法
6.1试验条件
应符合下列要求；
a）大气温度：15℃~35℃
6）大气相对湿度：45%~75%；
供电电源：V×（1），f×（1士2%）c）
无强烈的外界电磁干扰；
仪表预热时间不大于30min；
f）模拟检验装置、实物称量装置、码的误差不大于被检固体流量给料机准确度误差绝对值的三分之一
6.2静态性能试验
6.2.1线性度试验
6.2.1.1模拟加载量分别为额定负荷的0%、20%、40%、60%、80%、100%，或取20%~40%之间、50%～70%之间、70%～100%之间的各一个值。6.2.1.2以6.2.1.1所规定的加载与卸载一个循环记录显示数据，按公式（1)计算，结果应符合5.3.5中表1序号1的规定。
式中：
标准换援网se bmoccm(1)
81——线性度：
AA一一各测点加载或卸载的示值与该点标准值之差，取其最大值；Pe——额定负荷。
6.2.2重复性试验
JC/T918—2003
模拟加载量取额定负荷的50%～100%之间的任意值，在同一位置，以同一方式，加同一载荷三次按公式（2）计算，结果应符合5.3.5中表1序号2的规定。82-
式中：
重复性；
三次检测中最大值；
一三次检测中最小值；
Pe-—额定负荷。
6.2.3鉴别力试验
×100%
在进行空载调零后，记下空秤检测值，按5.3.5中表1序号3规定加载，加载后检测值应大于空秤检测值。
6.3动态性能试验
6.3.1准确度试验
实物试验时，最小标定量不低于20%Ce，物料给料量和次数按下列要求：a）大量：相当于额定给料量的70%～90%，做两次；b）小量：相当于额定给料量的30%～50%，做两次。按公式（3）计算，结果应符合5.3.6中表2序号1的规定。AC
式中：
83—准确度；
AC一—实物量与该点理论值（给料量设定值与运行时间乘积）之差，取其最大值：Ce额定小时累计量。
现场试验也可以用相应础码进行模拟试验。6.3.2空秤累计量试验
（3）
将固体流盘给料机空载准确调零，定时检测空秤累计量。并把检测值归算到1h，结果应符合5.3.6中表2序号2的规定。
6.3.3超载试验
在非正常工作方式，模拟加载量为130%Pe，设定值为额定给料量的130%时，运行10min后，恢复正常工作方式，固体流量给料机应能正常工作。6.4抗干扰试验
按GB/T7724—1999中7.3.10的规定试验。6.5温度变化影响试验
按GB/T7724—1999中7.3.17的规定试验。6.6电源变化影响试验
按GB/T7724-1999中7.3.15的规定试验。5
标准换授网we.bzsoao.com各类标准行业资科免费下载JC/T918—2003
6.7湿热影响试验
按GB/T7724—1999中7.3.18的规定试验。6.8机械振动试验
按GB/T7721--1995中6.5的规定试验。6.9安全性能试验
按GB/T7724—1999中7.4的规定试验。6.10其他功能检验
6.10.1机械零部件及整机几何尺寸检验，按设计图纸要求。6.10.2外观检验按5.3.20规定目测检验，7检验规则
7.1出厂检验
7.1.1厂内检验
按表3规定的要求和试验方法进行。检测合格后，应有检验部门签发的产品合格证方能出厂。7.1.2现场检验
按表3规定的要求和试验方法进行。检测合格方能使用。表3检验项目
检验项目
线性度
重复性
鉴别力
超载能力
安全性能
准确度
空秤累计量
7.2型式检验
本标准所属条款
5.3.5中表1序号1
5.3.5中表1序号2
5.3.5中表1序号3
5.3.6中表2序号1
5.3.6中表2序号2
试验方法
厂内检验
检验方式
现场检验
本标准中规定的要求和试验方法为型式检验项目。在有下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a）
正式生产后，如在结构、材料、工艺等方面有较大改变，可能影响产品性能时；b)
产品停产一年以上，恢复生产时；c）
出厂检验结果与上次型式检验有较大差异时；d)
产品累计生产500台以上或连续生产三年时；e)
f）国家质量监督机构提出进行型式检验的要求时。7.3判定规则
7.3.1出厂检验的合格判定为：按7.1的规定应逐项合格，否则为不合格。7.3.2型式检验应在出厂检验合格的产品中抽取一台进行检验。检验中若不合格，则判该批产品为不合格品。
标准换援网.ba.com各类标准行业资科免费下载8标志、包装、运输和购存
JC/T918—2003
8.1标牌应固定在产品醒目的位置，其形式和规格应符合GB/T13306的规定，内容、术语及其排列应符合下列规定
商标、产品名称；
b）产品型号、标准编号；
制造编号、制造日期；
制造厂名、厂址。
随机文件和包装标志应符合JC/T4061991中第6章和第7章的规定。包装中对产品的外露加工表面，应采取防锈措施，其有效期应符合JC/T402一1991中3.1.1的规定。
8.4包装应满足运输部门的需要。5在安装使用前，应对产品妥善贮存，防止生锈、变形和损坏。8.5
