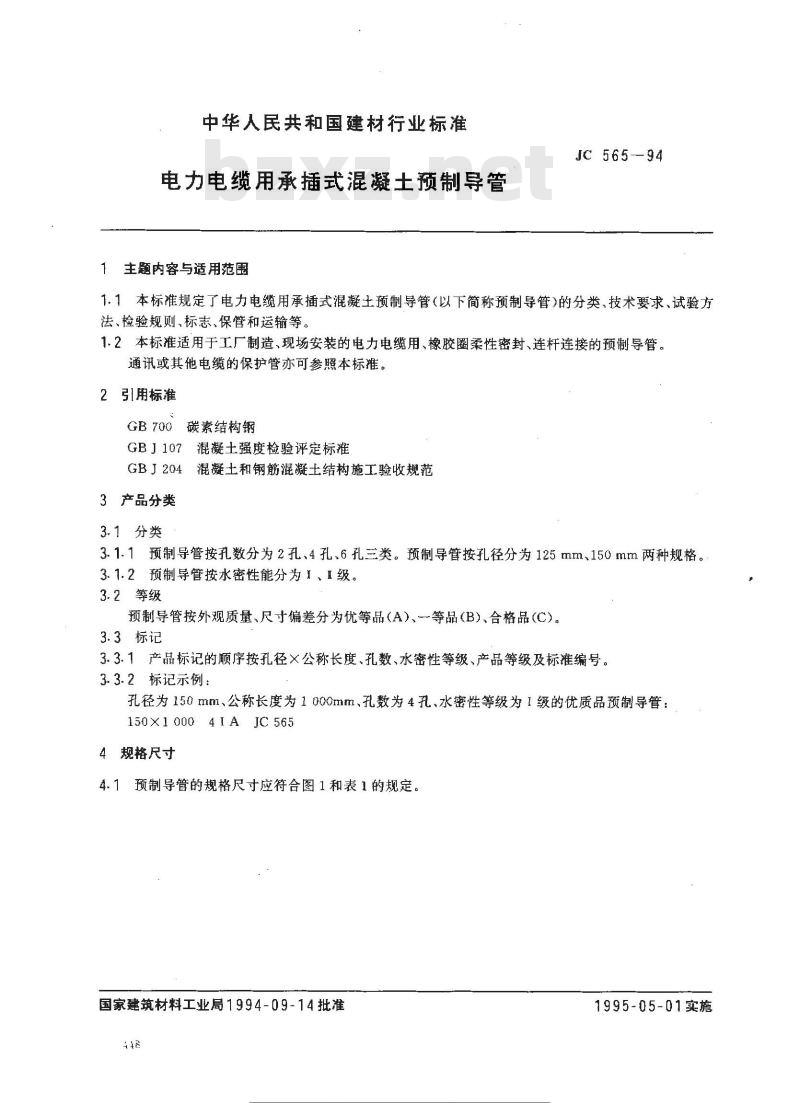

【建筑材料行业标准(JC)】 电力电缆用承插式混凝土预制导管

中华人民共和国建材行业标准
电力电缆用承插式混凝土预制导管1主题内容与适用范围
JC565-94
1.1本标准规定了电力电缆用承插式混凝土预制导管（以下简称预制导管）的分类、技术要求、试验方法、检验规则、标志、保管和运输等。1.2本标准适用于工厂制造、现场安装的电力电缆用、橡胶圈柔性密封、连杆连接的预制导管。通讯或其他电缆的保护管亦可参照本标准。2引用标准
GB700碳素结构钢
GB107混凝土强度检验评定标准
GBJ204混凝土和钢筋混凝土结构施工验收规范3产品分类
3.1分类
3.1.1预制导管按孔数分为2孔、4孔、6孔三类。预制导管按孔径分为125mm、150mm两种规格。3.1.2预制导管按水密性能分为1、级。3.2等级
预制导管按外观质量、尺寸偏差分为优等品（A）、一等品（B)、合格品（C)。3.3标记
3.3.1产品标记的顺序按孔径×公称长度、孔数、水密性等级、产品等级及标准编号。3.3.2标记示例：
孔径为150mm、公称长度为1000mm、孔数为4孔、水密性等级为1级的优质品预制导管：150×10004IAJC565
4规格尺寸

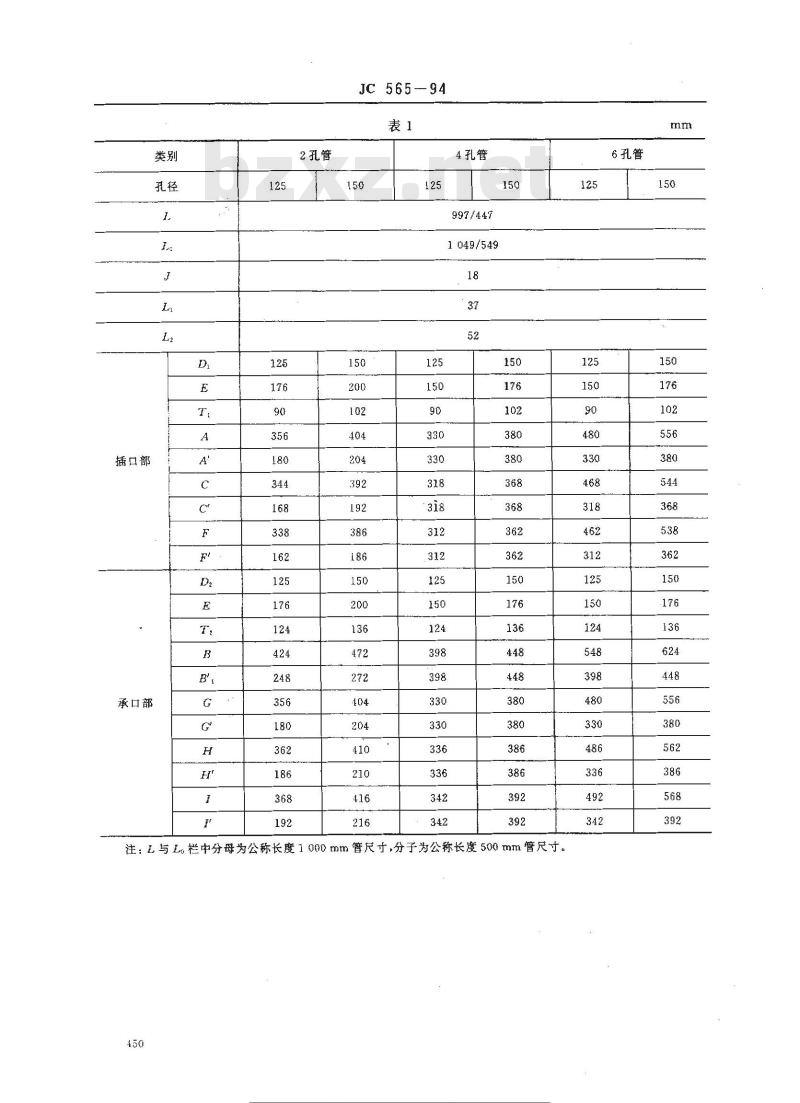

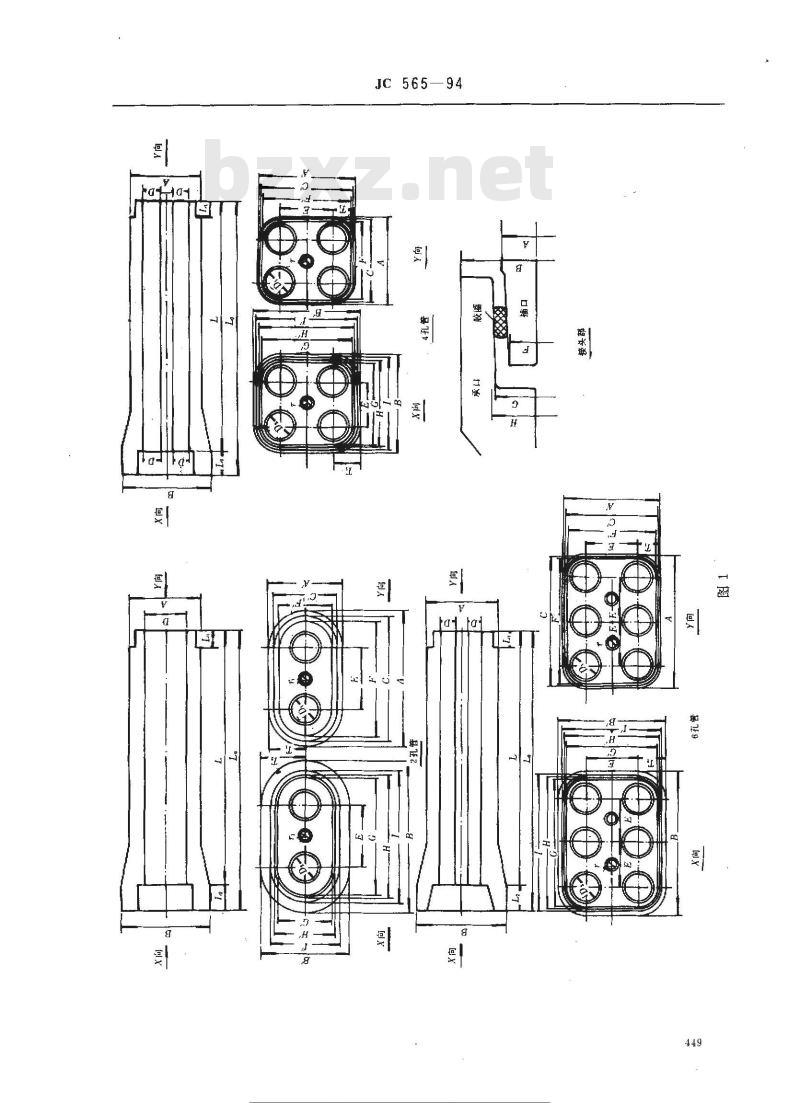

4.1预制导管的规格尺寸应符合图1和表1的规定。国家建筑材料工业局1994-09-14批准448
外标注行业资米免费卖
1995-05-01实施
JC565—94
插口部
承口部
2孔管
JC56594
4孔管
997/447
1049/549
注：L与L。栏中分母为公称长度1000mm管尺寸，分子为公称长度500mm管尺寸。450
标注度瘦网Aw.b
各类标注行业资料免费下载
6孔管

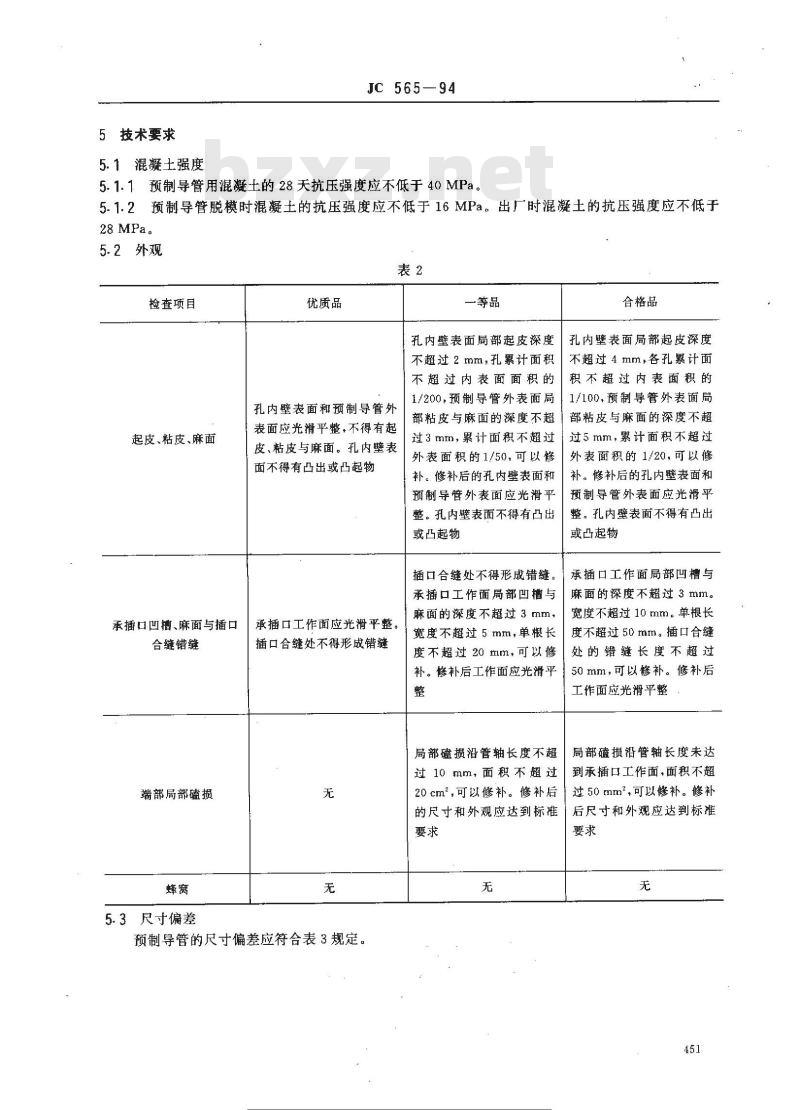

5技术要求
5.1混凝土强度
JC565—94
5.1.1预制导管用混凝土的28天抗压强度应不低于40MPa。5.1.2预制导管脱模时混凝土的抗压强度应不低于16MPa。出厂时混凝土的抗压强度应不低于28MPa.
5.2外观
捡查项目
起皮、粘皮、麻面
承插口凹槽、麻面与插口
合缝错缝
端部局部嗑损
5.3尺寸偏差
优质品
孔内壁表面和预制导管外
表面应光滑平整，不得有起
皮、粘皮与麻面。孔内壁表
面不得有凸出或凸起物
承插口工作面应光滑平整。
插口合缝处不得形成错缝

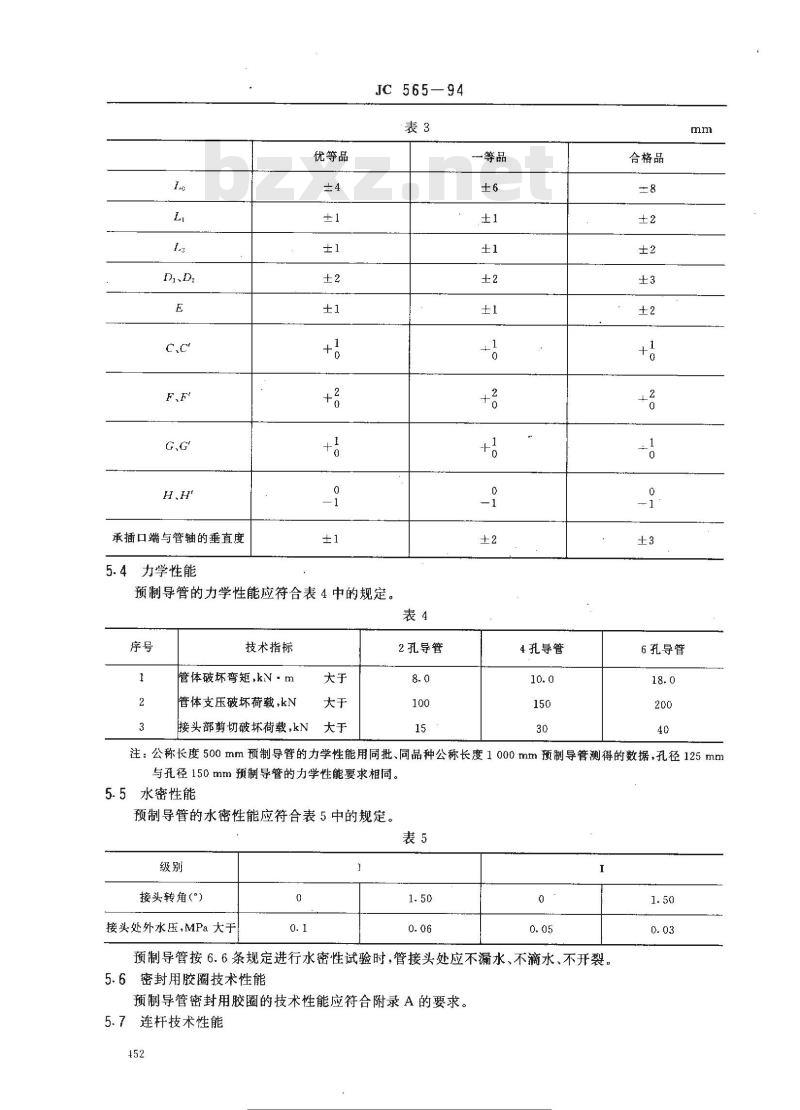

预制导管的尺寸偏差应符合表3规定。下减造罗
一等品
孔内壁表面局部起皮深度
不超过2mm，孔累计面积
不超过内表面面积的
1/200，预制导管外表面局
部粘皮与麻面的深度不超
过3mm，累计面积不超过
外表面积的1/50，可以修
补。修补后的孔内壁表面和
预制导管外表面应光滑平
整。孔内壁表面不得有凸出
或凸起物
插口合缝处不得形成错缝。
承插口工作面局部凹槽与
麻面的深度不超过3 mm，
宽度不超过5mm，单根长
度不超过 20 mm，可以修
补。修补后工作面应光滑平
局部磕损沿管轴长度不超
过 10 mm，面积不超过
20cm2,可以修补。修补后
的尺寸和外观应达到标准
合格品
孔内壁表面局部起皮深度
不超过 4 mm，各孔累计面
积不超过内表面积的
1/100,预制导管外表面局
部粘皮与麻面的深度不超
过5 mm,累计面积不超过
外表面积的1/20，可以修
补。修补后的孔内壁表面和
预制导管外表面应光滑平
整。孔内壁表面不得有凸出
或凸起物
承插口工作面局部凹槽与
麻面的深度不超过3mm。
宽度不超过10 mm。单根长
度不超过50mm。插口合缝
处的错缝长度不超过
50mm，可以修补。修补后
工作面应光滑平整
局部碴损沿管轴长度未达
到承插口工作面，面积不超
过50mm，可以惨补。修补
后尺寸和外观应达到标准
Di、D
承插口端与管轴的垂直度
5.4力学性能
优等品
JC565—94
预制导管的力学性能应符合表4中的规定。表4
技术指标
管体破坏弯矩，kN·m
管体支压破坏荷载，kN
接头部剪切破坏荷载，kN
2孔导管
一等品
4孔导管
合格品
6孔导管
注：公称长度500mm预制导管的力学性能用同批、同品种公称长度1000mm预制导管测得的数据，孔径125mm与孔径150mm预制导管的力学性能要求相同。5.5水密性能
预制导管的水密性能应符合表5中的规定。表5
接头转角(\）
接头处外水压，MPa大于bzxz.net
预制导管按6.6条规定进行水密性试验时，管接头处应不漏水、不滴水、不开裂。5.6密封用胶圈技术性能
预制导管密封用胶圈的技术性能应符合附录 A的要求。5.7连杆技术性能
JC565—94
预制导管用连杆的技术性能应符合附录B的要求。6试验方法
6.1混凝土抗压强度
6.1.1立方体试件抗压强度试验
按GBJ204规定取样和制作试件，试件的养护条件应与采用该批混凝土成型的预制导管相a
b.标准试件的尺寸为150mm×150mm×150mm，如采用100mm×100mm×100mm试件时，应乘以换算系数0.95。
c．试件龄期为脱模、出厂和28天三个。每个龄期的试件数量应不少于3块。d混凝土强度的评定应符合GBJ107规定。6-2外观检查与尺寸检查
6.2.1起皮、粘皮、麻面的面积用面积仪测量；凹槽的宽度和长度、合缝处错缝、局部磕损用精确度为1 mm的钢板直尺测量；深度用精确度为1 mm的测深仪测量。6.2.2预制导管的管长和承插口工作面的宽度与长度用精确度为1mm的钢板直尺测量。6.2.3预制导管的孔径用内卡钳和精确度为0.5mm的钢板直尺测量，以预制导管两端垂直对称位置各测两处，联两次测量值的算术平均值。6.2.4预制导管承插口端面与管轴的垂直度用直角尺与精确度为1mm的钢板直尺测量，测量位置在承插口端面的中部，沿与管轴垂直的两个方向各测一次。取两次测量值的算术平均值。6.2.5孔间相对位置用精确度为1mm的专用量具测量，沿与管轴垂直的两个方向各测一次。取两次测量值的算术平均值。
6.3管体破坏弯矩
6.3.1预制导管的抗弯试验采用简支法，支座的长度应大于管体最大宽度，试验装置见图2。P
6.3.2试验时以20kN/min的加荷速度均匀加荷至管体破坏。6.3.3管体破坏弯矩按公式(1)进行计算：M= (P±9.8 × W)× L
式中：M—破坏弯矩.kN·m；
海免费下票
（1）
破坏荷载，kN；
预制导管自重，t；
L——支座间距，0.70m。
6.4管体支压破坏荷载
JC 565—94
6.4.1管体支压破坏试验装置见图3，试验时，管身上下各放置一块厚约30mm的硬质木板，木板与管身之间各垫一块厚约3mm的毛毡或纸板，毛毡或纸板的各边边长应比木板长5～10mm，木板尺寸见表6。
1-木板；2—毛毡或纸板，3—预制导管表6
2孔管
4孔管
6.4.2试验时，以20kN/min的加荷速度均匀加荷直至管体破坏。6.5接头部剪切破坏荷载
6孔管
6.5.1接头部剪切破坏试验装置见图4。试验前接头内橡胶圈应到位，并用连杆将预制导管拉紧到位。6.5.2试验时，加荷点应位于两根预制导管接头部的正上方，以2kN/min的加荷速度匀速加荷，直至接头部破坏。
标准搜零网
6.6水密试验
JC 565—94
1一预制导管：2—加荷染
将两根预制导管对准连接，试验前，接头部橡胶圈应到位，并用连杆将预制导管拉紧到位。按第5.4条规定的预制导管级别，先进行转角为0°时的水密试验，试验时在接头处加外水压至要求水压，恒压10min，如孔内无渗漏水现象和水斑，将外水压降至0，再将接头部转向1.5°，仍在接头部加外水压至要求水压，恒压10 min，观察孔内有无渗漏水现象及水斑，如无则为合格。7检验规则
7.1预制导管的检验分出厂检验与型式检验两种。7.2出厂检验
7.2.1出厂检验项目
混凝土抗压强度、外观质量、尺寸偏差、水密试验。7.2.2批量
出厂产品以相同规格、相同原材料、相同工艺的预制导管为一个批量，每批产品的数量不得超过150根，但当1周内生产总数不足150根时，也可作为一个批量检验。7.2.3抽样方式
随机抽样。
7.2.4混凝土抗压强度
产品出厂时，该批产品所用混凝土的各期强度均应不低于第5.1条的规定。7.2.5外观质量
从每批产品中随机抽取5根，按所定等级进行外观检测，如有1根不符合表2中相应等级的规定，则从同批产品中加倍抽样复检。复检样品应全部符合表2中相应等级的规定，否则，该批产品应降等或判为不合格品。
7.2.6尺寸偏差
从每批通过外观检测的产品中随机抽取3根，按表3规定项目进行尺寸偏差的检测，如有1根不符455
标行业资来免堂
JC 565—94
合表3中相应等级的规定，则从同批产品中加倍抽样复检，复检产品应全部符合表3中相应等级的规定。否则，该批产品应降等或判为不合格品。7.2.7水密试验
从每批通过外观检测的产品中随机抽取2根，按第6.6条进行水密试验。如试验时预制导管孔内有渗、漏水或水斑，则从同批产品中加倍抽样复检，复检样品应全部合格，否则，该批产品为不合格品。7.3型式检验
7.3.1型式检验项目为：混凝土抗压强度、外观质量、尺寸偏差、水密试验、管体抗弯试验、管体支压试验、接头部剪切破坏试验。
7.3.2在下列情况下，须进行型式试验：a.
新产品（或老产品转产)生产定型鉴定时：正常生产时，材料、工艺有较大改变，可能影响产品性能时：b.
正常生产时每年进行一次；
产品连续停产三个月，恢复生产时；d.
出厂检验结果与上一次型式试验结果有较大差异时；国家质量监督机构提出进行型式检验要求时。7.3.3型式检验中混凝土抗压强度、外观质量、尺寸偏差和水密试验的检验要求同出厂检验。7.3.4
接头部剪切破坏试验：从尺寸偏差检验的样品中抽取2根，按第6.5条规定进行试验。7.3.5管体抗弯试验：从尺寸偏差检验或水密试验、接头部剪切破坏试验的样品中抽取1根，按第6.3条规定进行试验。
7.3.6管体支压试验
从尺寸偏差检验或水密试验、接头部剪切破坏试验的样品中抽取1根，按第6.4条规定进行试验。7.3.7接头部剪切破坏试验、管体抗弯试验和管体支压试验三项试验中，如有一项试验结果不符合表4规定时，应从同批产品中随机抽取2根样品对该项试验进行复检。复检时，样品应全部符合表4中该项试验的规定，经复检的该批产品不能定为优质品或一等品。7.4判定规则
外观质量、尺寸偏差、水密性及力学性能符合技术要求中相应等级时，则判为该等级。8标志与出厂证明书
8.1标志
除另有规定外，预制导管上应有如下标志，标志应清晰明显地印在预制导管管身外表面相邻的两个面的中部：
红色电的标志“”，应印在管身外表面四个面的中部；a.
“下有电缆”的字样；
预制导管的产品标记；
预制导管的制造广厂名或商标：制造日期。
8.2出厂证明书
出厂证明书应包括下列内容：
批量编号；
产品标记；：
制造广厂名及制造日期；
产品数量；
出厂抽检结果（外观、尺寸、水密试验），下减造罗网
还低行
f.混凝土抗压强度检验结果；
g．制造厂质量检查部门签章。
9保管、包装及运输
9.1保管
JC565-94
9.1.1产品应按类型、规格、等级及生产顺序分别堆放。9.1.2产品的堆放场地应平整，可采用立式或卧式堆放。立式堆放时，堆放层数为1层。产品下应垫以草垫或厚度不小于5mm的砂层，卧式堆放时，堆放层数应不超过表.7规定。产品层与层之间应用垫木隔开，每层垫木的支承点应在同一平面，各层垫木位置应在同垂直线上。表7
堆放层数
注：2孔或6孔预制导管卧式堆放时，其横截面中的长边应与地面平行。9.2包装
产品的承插口处应用草绳、草片、草包等包装，以防碰撞损坏。9.3运输
9.3.1产品起吊及装卸时，应轻起轻放，严禁抛掷、碰撞、滚落。6孔
9.3.2产品运输时，应固定牢靠，可采用立式或卧式堆放。立式堆放时，堆放层数为1层。产品下应垫以草垫，产品间应用草包等隔离；卧式堆放时，堆放层数应不超过表7规定，层间应垫以草包。457
标行业资来免堂
JC 565—94
附录Ａ
密封用0型实心胶圈技术要求
（补充件）
本附录适用于混凝土预制导管用密封胶圈。A1胶圈形状
密封用○型实心胶圈（下称胶圈）的截面应呈圆形。表面应光滑、无凹痕、砂眼、气孔和其他缺陷。A2胶圈材料
胶圈用橡胶配方中天然橡胶的含量应不少于总体积的60%，其余部分为粉状填料，但不应是橡胶代用品、再生橡胶及有害物质。胶圈性能
硬度(邵氏)
拉断强度
拉断伸长率
45～55度
大于16MPa
大于500%
拉伸永久变形
截面直径
胶圈公差
小于20%
截面直径
附录B
连接用连杆技术要求
（补充件）
本附录适用于混凝土预制导管连接用连杆，包括螺杆，螺母和垫圈。材料
连接用螺杆、螺母和垫圈用A3圆钢加工时，应符合GB700中有关规定，B2尺寸与公差
连接螺杆
连接螺母
B3技术性能
JC565—94
中1.5×10插销
连接螺杆与连接螺母的连接拉力不得小于1500kN。附加说明：
= [2 ± 0, 5
本标准由国家建筑材料工业局苏州混凝土水泥制品研究院归口。301 ±
本标准由国家建筑材料工业局苏州混凝土水泥制品研究院、上海市电力工业局设计研究所等单位负责起草。
本标准主要起草人李世龙、黄益荪、余经谷、李强、吴福兴。459
