【建筑材料行业标准(JC)】 增强用玻璃纤维网布 第2部分:聚合物基外墙外保温用玻璃纤维网布

ICS59.100.10
备案号：17485—2006
中华人民共和国建材行业标准
JC 561.2—2006
增强用玻璃纤维网布第2部分：
聚合物基外墙外保温用玻璃纤维网布Glass fiber reinforcing mesh Part 2:Glass fiber reinforcing mesh for class PB EIFS2006-01~17发布
2006-07-01实施
中华人民共和国国家发展和改革委员会 发布前言
JC561《增强用玻璃纤维网布》为强制性标准，该标准由以下几个部分组成：第1部分：树脂砂轮用玻璃纤维网布；一第2部分：聚合物基外墙外保温用玻璃纤维网布；本部分为JC561的第2部分。
本部分第5.1.1条、第5.1.4条和第5.1.6条为强制性条款。本部分附录A为规范性附录。
本部分由中国建筑材料工业协会提出。本部分由全国玻璃纤维标准化技术委员会（SAC/TC245）归口。本部分负责起草单位：南京玻璃纤维研究设计院、江苏九鼎新材料股份有限公司。JC561.2-2006
本部分参加起草单位：宁波山泉玻纤有限公司、南海市丹灶五洲玻璃纤维制品厂、常热江南玻璃纤维有限公司
本部分主要起草人：王玉梅、陈尚、姜、沈兴海、曾月琴。1范围

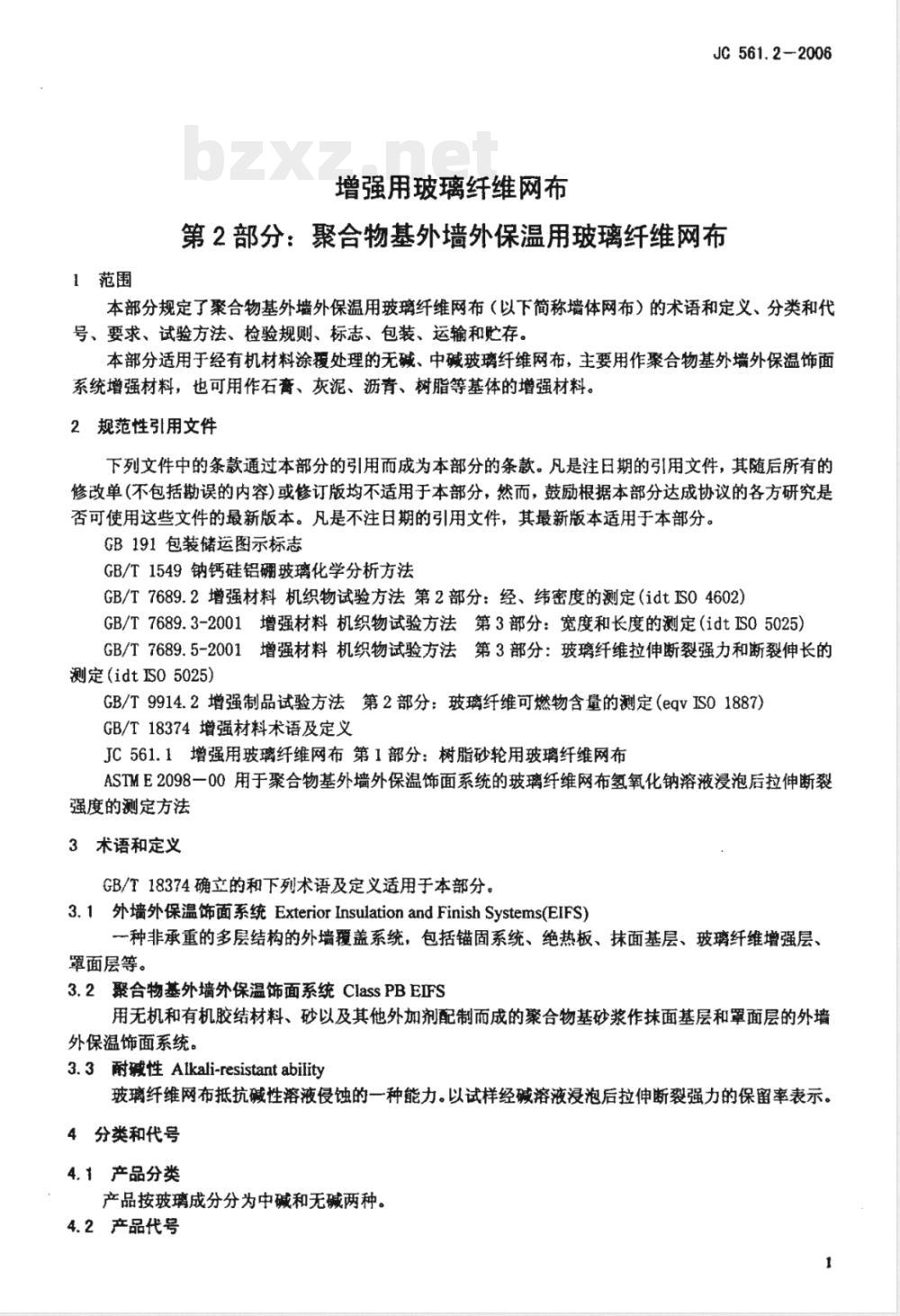

增强用玻璃纤维网布
JC561.2-2006
第2部分：聚合物基外墙外保温用玻璃纤维网布本部分规定了聚合物基外墙外保温用玻璃纤维网布（以下简称墙体网布）的术语和定义、分类和代号、要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于经有机材料涂覆处理的无碱、中碱玻璃纤维网布，主要用作聚合物基外墙外保温饰面系统增强材料，也可用作石畜、灰泥、沥青、树脂等基体的增强材料。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB191包装储运图示标志
GB/T1549钠钙硅铝硼玻璃化学分析方法GB/T7689.2增强材料机织物试验方法第2部分：经、纬密度的测定（idtIS04602）GB/T7689.3-2001增强材料机织物试验方法第3部分：宽度和长度的测定（idtIS05025）GB/T7689.5-2001增强材料机织物试验方法第3部分：玻璃纤维拉伸断裂强力和断裂伸长的测定（idtIS05025）
GB/T9914.2增强制品试验方法第2部分：玻璃纤维可燃物含量的测定（eqVIS01887）GB/T18374增强材料术语及定义
JC561.1增强用玻璃纤维网布第1部分：树脂砂轮用玻璃纤维网布ASTME2098一00用于聚合物基外墙外保温饰面系统的玻璃纤维网布氢氧化钠溶液浸泡后拉伸断裂强度的测定方法
3术语和定义
GB/T18374确立的和下列术语及定义适用于本部分。3.1外墙外保温饰面系统ExteriorInsulationandFinishSystems(EIFS)一种非承重的多层结构的外墙覆盖系统，包括锚固系统、绝热板、抹面基层、玻璃纤维增强层、罩面层等。
3.2聚合物基外墙外保温饰面系统CiassPBEIFS用无机和有机胶结材料、砂以及其他外加剂配制而成的聚合物基砂浆作抹面基层和罩面层的外墙外保温饰面系统。
3.3耐碱性Akali-resistant ability玻璃纤维网布抵抗碱性溶液侵蚀的一种能力。以试样经碱溶液浸泡后拉伸断裂强力的保留率表示。4分类和代号
4.1产品分类
产品按玻璃成分分为中碱和无碱两种。4.2产品代号
JC 561.2--2006
墙体网布代号包括下列要素：
a）所用玻璃的类型，E表示无碱玻璃，C表示中碱玻璃：表示网布类型的字母，NP表示经涂覆处理的网布；b)美
经纱密度，以根/25mm为单位表示的数值，后接乘号“×”；d）纬纱密度，以根/25mm为单位表示的数值，后接连接号“一”；e）墙体网布的宽度，以cm为单位；f）墙体网布组织，L表示纱罗组织，P表示平纹组织；g）制造商标记，放在括号内，第一组数字为单位面积质量。示例：经纱密度为6根/25m+纬纱密度为5根/25mm，单位面积质量为150g/m，宽度为115cm，纱罗组织的中碱墙体网布代号为：CNP6×5---115L（150）5要求www.bzxz.net
5.1理化性能
5.1.1碱金属氧化物含量
应符合下列要求：
一无碱墙体网布碱金属氧化物含量应不大于0.8%：中碱墙体网布碱金属氧化物含量应为11.6%12.4%。5.1.2经纬密度
经纬密度由供需双方商定，允许偏差为土8%。5.1.3单位面积质量
单位面积质量由供需双方商定，允许偏差按表1的规定表1单位面积质量允许偏差
标称值
≤150
5.1.4拉伸断裂强力
允许偏差
拉伸断裂强力应符合表2的规定。经向或纬向单向加强的网布拉伸断裂强力值由供需双方商定。5.1.5可燃物含量
可燃物含量应不小于20%。
5.1.6耐碱性
拉伸断裂强力保留率应不小于50%。5.1.7宽度和长度
除非另有商定，墙体网布的宽度应为86.cm、115±03.cm和1503cm。除非另有商定，墙体网布的长度应为30m、50m或其整倍数，实际长度应在标称值的土1.0%范围内。卷长超过60m的允许拼段一次，每段长度不得少于20m，拼段的卷装应有明显的标志，对于个交付批，拼段的卷数不得超过总卷数的10%。2
标称单位面积质量
91~100
101~110
111～120
121~130
131~140
141~150
151~160
161~170
171180
181~190
191200
201~210
5.2外观
5.2.1外观瘫点
表2拉伸断裂强力
拉伸断裂强力，N/50mm
外观疵点分类按表3的规定。
5.2.2质量要求
标称单位面积质量
211~220
221~240
241~260
261~280
281~300
301~320
321~340
341~360
361~380
381~400
401~420
421~440
441460
≥460
JC561.2--2006
拉伸断裂强力，N/50mm
5.2.2.1凡临近的各类疵点应分别计算，疵点混在一起的按主要疵点计，测量断续或分散的疵点长度时，间距在10mm以下的取其全部长度。5.2.2.2五个次要疵点计为一个主要疵点，每百平方米主要疵点数不得超过8个，不得有不允许出现的疵点。
表3外观疵点分类
点名称
断经、断纬
缺经、缺纬
袋状变形
凸凹状
切口或撕裂
单根长度<50mm
疵点特征
单根长度≥50mm或双根长度<20m大于双根或双根，长度≥20mm
清晰可兜
≥50gm
主要疵点?
不允许
次要瘫点
JC 561. 2-2006
疵点名称
网眼不清
轧梭痕迹
接头痕迹
卷边不齐
试验方法
碱金属氧化物含量
表3 (续)
疵点特征
每平方米>5个～≤20个
每平方米≥20个
每米幅宽，歪斜长度≥5mm～<30mm歪斜长度≥30mm~<80mm
歪斜长度≥80mm
>20~<50mm
≥50mm
乎整无毛刺≥50mm
不平整带毛刺<50mm
不平整带毛刺≥50mm
凹凸≥5mm～<20m，
凹凸≥20mm
>1cm～3cm2
按GB/T1549的规定。
6.2经纬密度
按GB/T7689.2的规定。
6.3单位面积质量
按JC561.1附录A的规定。
6.4拉伸断裂强力
按GB/T7689.5-2001的规定。
6.5可燃物含量
按GB/T9914.2的规定。测定时，省略干燥处理直接灼烧。6.6耐碱性
主要疵点?
不允许
按ASTME2098-00或本部分附录A的规定。ASTME2098-00为仲裁试验方法。6.7长度和宽度
按GB/T7689.3-2001的规定。
6.8外观瘫点
目测和用钢直尺检验。
7检验规则
7.1出厂检验和型式检验
7.1.1出厂检验
次要瘫点△
产品出厂时，应进行出厂检验。出厂检验项目应包括：经纬密度、单位面积质量、拉伸断裂强力可燃物含量、长度和宽度、外观。7.1.2型式检验
有下列情况之一时，应进行型式检验：a）
新产品投产时；
材料或生产工艺有较大的改变时；停产时间超过三个月，恢复生产时：d）正常生产时，每年至少进行一次；e）出厂检验结果与上次型式检验有较大差异时；f）供需双方合同有要求时；
g）国家质量监督机构提出型式检验要求时。型式检验应对标准中规定的全部技术指标进行检验。7.2检查批与抽样
7.2.1检查批
同一规格品种、同一生产工艺稳定连续生产的一定数量的单位产品为一检查批。7.2.2抽样
JC 561.2-2006
外观采用计数检验抽样方案，按表4的规定从检查批中随机抽取检验用样本。7.2.2.12
表4计数检验的抽样与判定
批量大小
3～25
26~280
281~500
501~1200
1201~3200
3201～10000
样本大小
合格判定数
不合格判定数
理化性能采用计量检验抽样方案，按表5的规定从检查批中随机抽取检验用样本。表5计量检验抽样与判定
批量大小
26～50
91～150
151~280
7.3判定规则
样本大小
7.3.1外观质量的判定
批量大小
281~500
501~1200
1201~3200
3201~10000
外观质量按表4的规定进行判定，其合格质量水平AQL=4.0。7.3.2理化性能的判定
样本大小
k，AQL=2.5
7.3.2.1碱金属氧化物含量、经纬密度、可燃物含量、耐碱性、长度和宽度以样本测试平均值的修约值判定。
7.3.2.2拉伸断裂强力、单位面积质量以质量统计量Qu、Q进行判定，其合格质量水平AQL=2.5。若Qu、Q≥k，判该项性能合格，若Q、Q外观质量和理化性能均合格，判该批产品合格。否则判该批产品不合格。8标志、包装、运输和购存
8.1标志
墙体网布标志应包括：
JC 561.2-2006
a）产品名称、产品代号、本标准号；b)
生产厂名称和厂址；
产品质量合格标识；
生产日期(或批号)；
卷长；
f）净质量。
8.2包装
墙体网布应使用防潮材料密封，确保在贮存与运输过程中避免受潮和损坏。8.2.2
特殊包装由供需双方商定。
包装外表面应标明：
产品名称、产品代号、本标准号；生产厂名称和厂址；
产品质量合格标识；
生产日期(或批号)；
卷长；
f）净质量；
g）按GB191的“怕雨”、“堆码层数极限”二种图示。8.3运输
墙体网布应采用干燥有遮篷的运输工具运输，运输过程中应避免受潮。8.4购存
墙体网布应放置在干燥、通风的室内贮存。A.1范围
附录A
（规范性附录）
玻璃纤维网布耐碱性的测定一氨氧化钠溶液漫泡法（快速法）JC561.2-2006
本附录规定了玻璃纤维网布耐碱性测定的原理、设备和材料、试样、试样处理、操作和结果表示。本附录适用于玻璃纤维网布耐碱性的快速测定。A.2原理
将玻璃纤维网布在一定温度和一定浓度的氢氧化钠溶液中浸泡一定的时间，分别测试浸泡前和漫泡后试样的拉伸断裂强力，计算浸泡后试样拉伸断裂强力与浸泡前试样拉伸断裂强力比值的百分率。A.3设备和材料
A.3.1拉伸试验机：符合GB/T7689.5-2001第5.1条的规定A.3.2恒温烘箱：温度控制在（100±2）℃。A.3.3恒温水浴：温度控制在（80土2）℃，内壁及加热管均应由不与氢氧化钠溶液发生反应的材料制成（例如不锈钢材料），尺寸大小应使网布试样能够平直地放入，并且应保证溶液液面浸没试样至少25mm，并有密封的盖子。
A.3.4氢氧化钠：化学纯。
A.4试样
A.4.1从卷装上裁取30个宽度为(50土3)mm，长度为(600土13)m的试样条。其中15个试样条的长边平行于网布的经向（称为经向试样），15个试样条的长边平行于网布的纬向（称为纬向试样）。每种试样条中纱线的根数应相等。
A.4.2经向试样应在网布整个宽度裁取，确保代表了所有的经纱；纬向试样应从尽可能宽的长度范围内裁取。
A.4.3给每个试样条编号，在试样条的两端分别作上标记。应确保标记清晰，不被碱溶液破坏。将试样沿横向从中间一分为二，一半用于测定干态拉伸断裂强力，另一半用于测定碱溶液处理后的拉伸断裂强力，保证干态试样与碱溶液处理试样的一一对应关系。A.5试样处理
A.5.1干态试样的处理
将用于测定干态拉伸断裂强力的试样置于（100土2）℃的烘箱内干燥（30土5）min，取出后放入干燥器内冷却至室温。
A.5.2碱溶液漫泡试样的处理
A5.2.1配制浓度为50g/L（5%）的氢氧化钠溶液置于恒温水浴中，溶液的温度控制在（80土2）℃。A.5.2.2将试样平整地放入氢氧化钠溶液中，溶液液面浸没试样至少25mm，记下液面高度，加盖密封。试验过程中应保证液面高度不发生变化。A.5.2.3试样在（80土2）℃的氢氧化钠溶液中浸泡6h土10min。取出试样，用水清洗后，置于（80土2）C的烘箱内干燥（60土5）min，放入干燥器内冷却至室温。A.6操作
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
