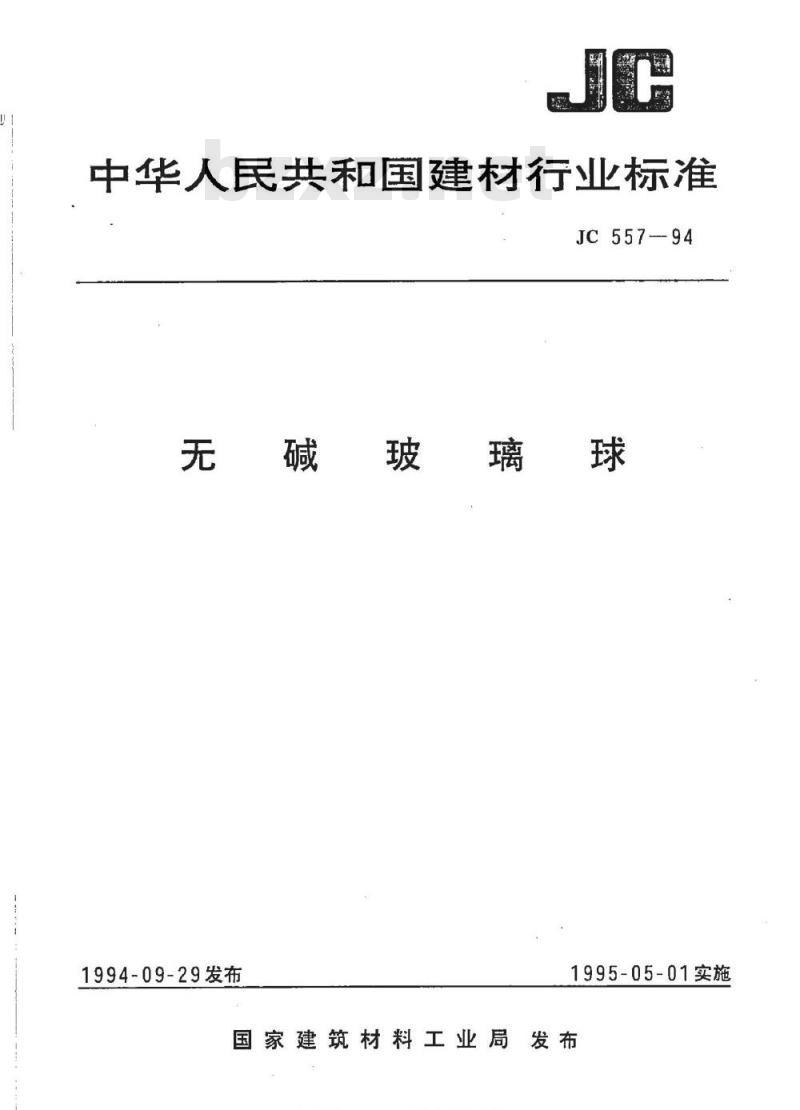

【建筑材料行业标准(JC)】 无碱玻璃球

中华人民共和国建材行业标准
JC557-94
无碱玻璃球
1994-09-29发布
1995-05-01实施
国家建筑材料工业局发布

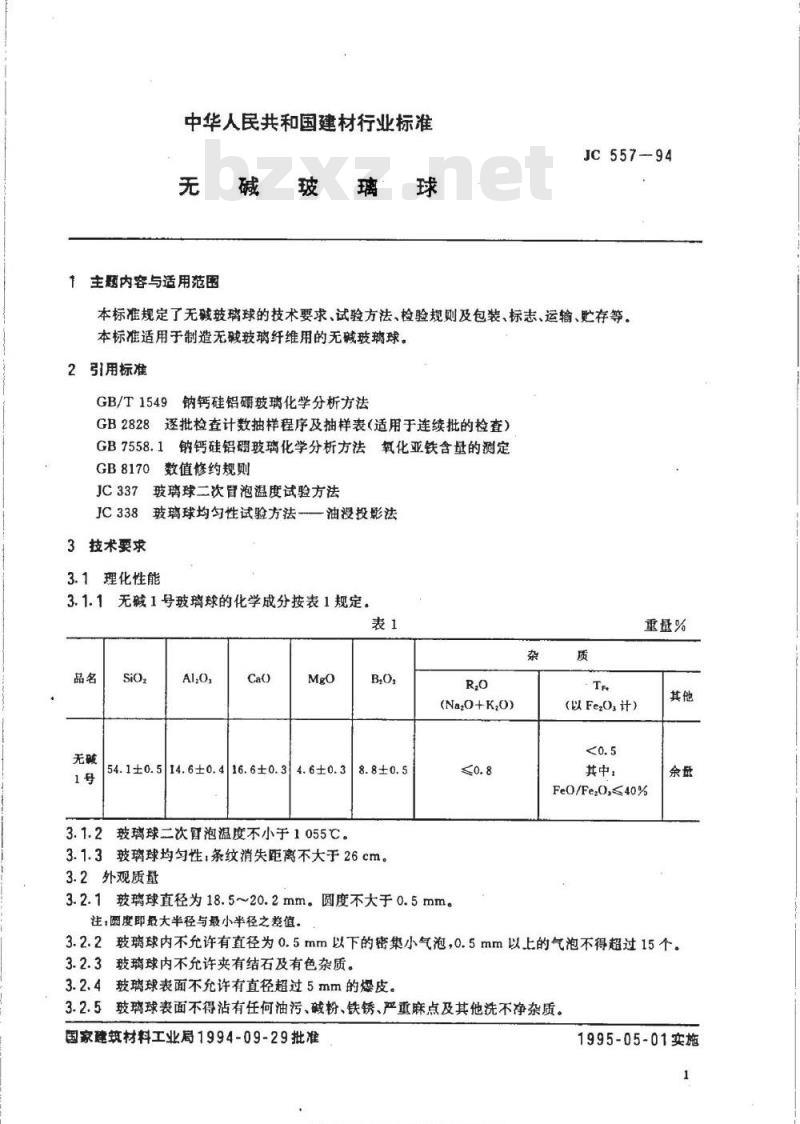

标准捷网wm.b2aoso.cm各美标准行业资料免费下载中华人民共和国建材行业标准
无碱玻璃球
1主题内容与适用范围
JC557-94
本标准规定了无碱玻璃球的技术要求、试验方法、检验规则及包装、标志、运输、贮存等。本标准适用于制造无碱玻璃纤维用的无碱玻璃球。2引用标准
GB/T1549钠钙硅铝硼玻璃化学分析方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB7558.1钠钙硅铝硼豉璃化学分析方法氧化亚铁含量的测定GB8170数值修约规则
JC337玻璃球二次冒泡温度试验方法JC338玻璃球均匀性试验方法油没投影法3技术要求
3.1理化性能
3.1.1无藏1号玻璃球的化学成分按表1规定。表1
54.1±0.514.6±0.416.6±0.3
3.1.2玻璃球二次冒泡温度不小于1055℃。B,O
3.1.3玻璃球均匀性，条纹消失距离不大于26cm。3.2外观质量
(Na20+K,0)
3.2.1玻璃球直径为18.5~20.2mm。圆度不大于0.5mm。注，圆度即最大半径与最小半径之差值。杂
（以Fe20,计）
重量%
Fe0/Fe20,≤40%
3.2.2玻璃球内不允许有直径为0.5mm以下的密集小气泡，0.5mm以上的气泡不得超过15个。3.2.3玻璃球内不允许夹有结石及有色杂质。3.2.4玻璃球表面不允许有直径超过5mm的爆皮。3.2.5玻璃球表面不得沾有任何油污、碱粉、铁锈、严重麻点及其他洗不净杂质。国家建筑材料工业局1994-09-29批准标准视提网.mmm.btsoso.ccm1995-05-01实施

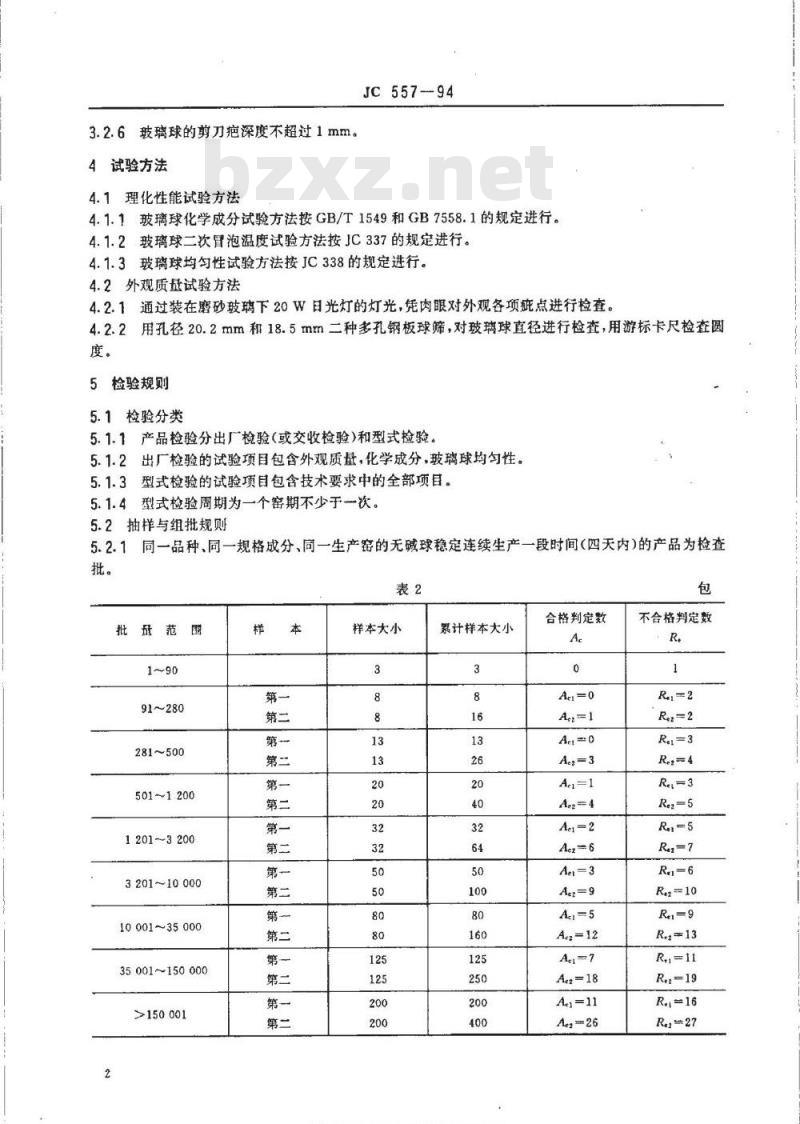

3.2.6玻璃球的剪刀疤深度不超过1mm。4试验方法
4.1理化性能试验方法
JC557--94
4.1.1玻璃球化学成分试验方法按GB/T1549和GB7558.1的规定进行。4.1.2玻璃球二次置泡温度试验方法按JC337的规定进行。4.1.3玻璃球均匀性试验方法按JC338的规定进行。4.2外观质量试验方法
4.2.1通过装在磨砂玻璃下20W日光灯的灯光，凭肉眼对外观各项疵点进行检查。4.2.2用孔径20.2mm和18.5mm二种多孔钢板球筛，对玻璃球直径进行检查，用游标卡尺检查圆度。
5检验规则
5.1检验分类
5.1.1产品检验分出厂检验（或交收检验）和型式检验。5.1.2出厂检验的试验项目包含外观质量，化学成分，玻璃球均匀性。5.1.3型式检验的试验项目包含技术要求中的全部项目。5.1.4型式检验周期为一个窑期不少于一次。5.2抽样与组批规则
5.2.1同一品种、同一规格成分、同一生产密的无碱球稳定连续生产一段时间（四天内)的产品为检查批。
批盘范围
91~280
281~500
501~1200
1201~3200
3201~10000
10001~35000
35001~150000
样本大小
累计样本大小
标准损境网ewmbzepse.ccm各类标准行业资科免费下载合格判定数
Ae2=12
Ae2=18
Aez-26
不合格判定数
Re2=10
JC557—94

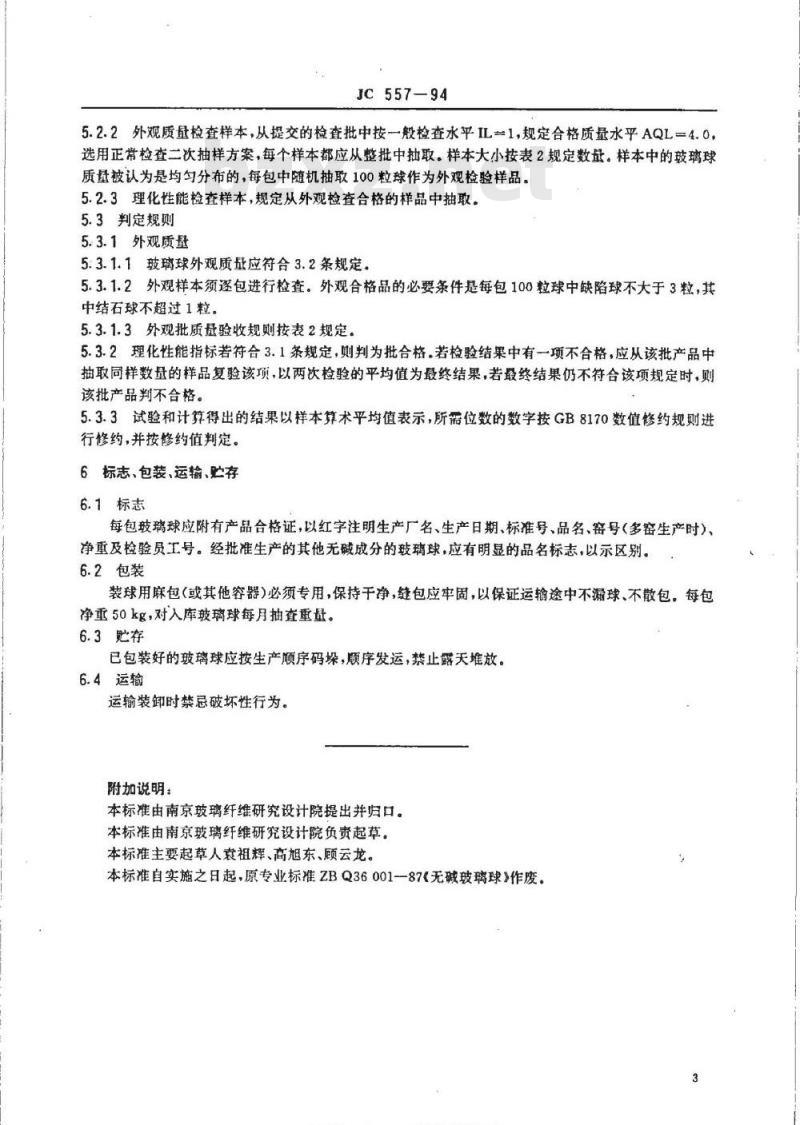

5.2.2外观质量检查样本，从提交的检查批中按一般检查水平IL=1，规定合格质量水平AQL=4.0，选用正常检查二次抽样方案，每个样本都应从整批中抽取。样本大小按表2规定数放。样本中的璃球质量被认为是均匀分布的，每包中随机抽取100粒球作为外观检验样品。5.2.3理化性能检查样本，规定从外观检查合格的样品中抽取。5.3判定规则
5.3.1外观质量
5:3.1.1玻璃球外观质量应符合3.2条规定。5.3.1.2外观样本须逐包进行检查。外观合格品的必要条件是每包100粒球中缺陷球不大于3粒，其中结石球不超过1粒。
5.3.1.3外观批质量验收规则按表2规定。5.3.2理化性能指标若符合3.1条规定，则判为批合格.若检验结果中有一项不合格，应从该批产品中抽取同样数量的样品复验该项，以两次检验的平均值为最终结果，若最终结果仍不符合该项规定时，则该批产品判不合格。
5.3.3试验和计算得出的结果以样本算术平均值表示，所需位数的数字按GB8170数值修约规则进行修约，并按修约值判定。
6标志、包装、运输、贮存
6.1标志
每包玻璃球应附有产品合格证，以红字注明生产厂名、生产日期、标准号、品名、密号(多窑生产时)、净重及检验员工号。经批准生产的其他无碱成分的玻璃球，应有明显的品名标志，以示区别。6.2包装
装球用麻包（或其他容器）必须专用，保持干净，缝包应牢固，以保证运输途中不漏球、不散包。每包净重50kg，对入库玻璃球每月抽查重量。6.3贮存
已包装好的玻璃球应按生产顺序码垛，顺序发运，禁止露天堆放。6.4运输
运输装卸时禁忌破坏性行为。
附加说明：wwW.bzxz.Net
本标准由南京玻璃纤维研究设计院提出并归口。本标准由南京玻璃纤维研究设计院负责起草。本标准主要起草人衰祖辉、高旭东、顾云龙。本标准自实施之日起，原专业标准ZBQ36001-87《无碱玻璃球》作废。3
标准授接网%，b不m（京）新登字023号
中华人民共和国建材
行业标准
JC557-94
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇品印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
1995年6月第一版
印张1/2
字数5千字
1995年6月第一次印刷
印数1-1500
书号：155066：2-9841
定价3.00元
标目263-15
标准挖损网：ww.bacomg.com
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
