【建筑材料行业标准(JC)】 石棉水泥落水管、排污管及其接头

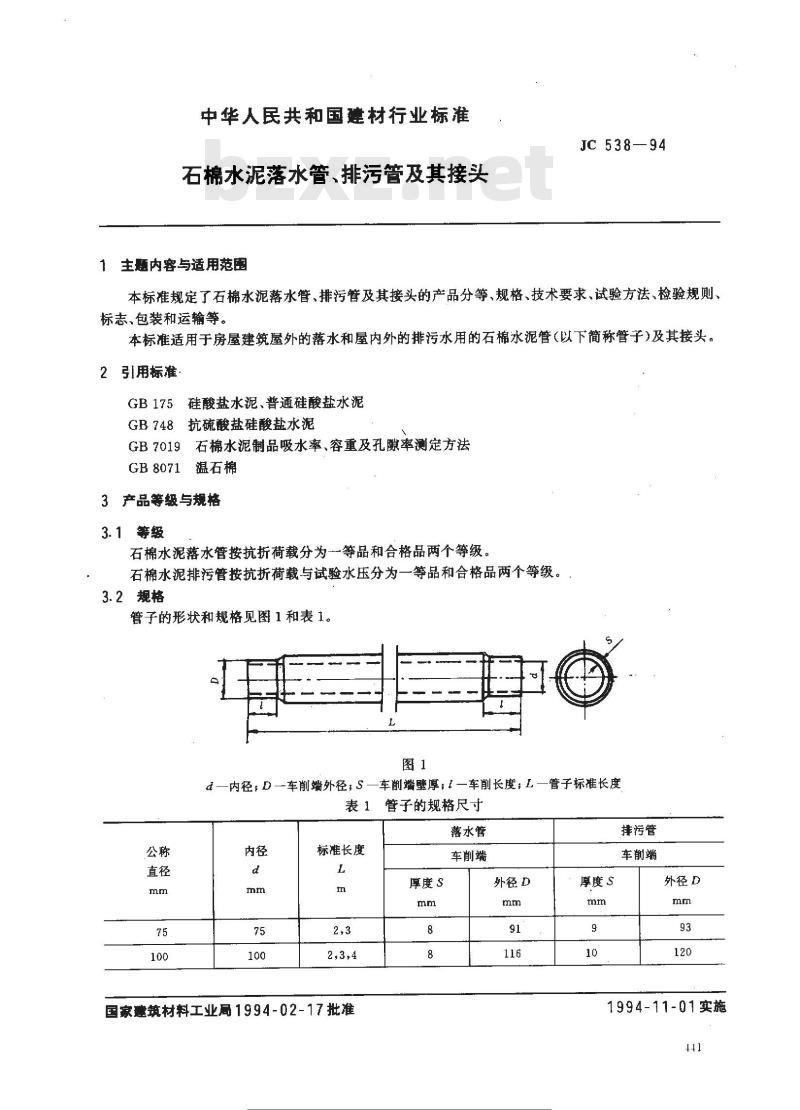

中华人民共和国建材行业标准
石棉水泥落水管、排污管及其接头1主题内容与适用范围
JC 538—94
本标准规定了石棉水泥落水管、排污管及其接头的产品分等、规格、技术要求、试验方法、检验规则、标志、包装和运输等。
本标准适用于房屋建筑屋外的落水和屋内外的排污水用的石棉水泥管（以下简称管子）及其接头。2引用标准
GB175硅酸盐水泥、普通硅酸盐水泥GB748抗硫酸盐硅酸盐水泥
GB7019石棉水泥制品吸水率、容重及孔隙率测定方法GB8071温石棉下载标准就来标准下载网
3产品等级与规格
3.1等级
石棉水泥落水管按抗折荷载分为一一等品和合格品两个等级。石棉水泥排污管按抗折荷载与试验水压分为一等品和合格品两个等级。3.2规格
管子的形状和规格见图1和表1。图1
α—内径:D一车削端外径；S—车削端壁厚；1一车削长度；L—管子标准长度表1
管子的规格尺寸
标准长度
2,3，4
国家建筑材料工业局1994-02-17批准标准搜
厚度S
落水管
车削端
文标行免费
外径D
厚度S
排污管
车削端
外径D
1994-11-01实施
标准长度
JC 538—94

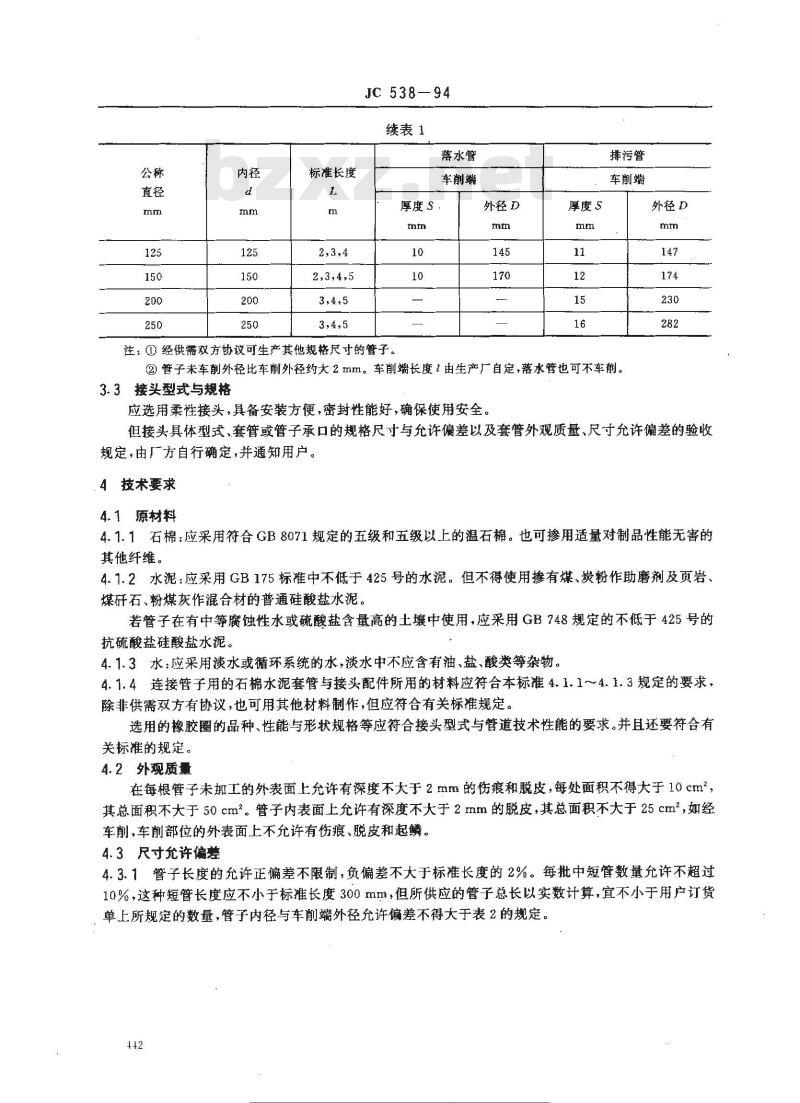

续表1
落水管
车削端
厚度S
注；①经供需双方协议可生产其他规格尺寸的管子。外径D
厚度S
排污管
车削端
②管子未车削外径比车削外径约大2 mm。车削端长度2由生产厂自定，落水管也可不车削。3.3接头型式与规格
应选用柔性接头，具备安装方便，密封性能好，确保使用安全。外径D
但接头具体型式、套管或管子承口的规格尺寸与允许偏差以及套管外观质基、尺寸允许偏差的验收规定，由厂方自行确定并通知用户。4技术要求
4.1原材料
4.1.1石棉：应采用符合GB8071规定的五级和五级以上的温石棉。也可掺用适量对制品性能无害的其他纤维。
4.1.2水泥：应采用GB175标准中不低于425号的水泥。但不得使用掺有煤、炭粉作助磨剂及页岩、煤研石、粉煤灰作混合材的普通硅酸盐水泥。若管子在有中等腐蚀性水或硫酸盐含量高的土壤中使用，应采用GB748规定的不低于425号的抗硫酸盐硅酸盐水泥。
4.1.3水：应采用淡水或循环系统的水，淡水中不应含有油、盐、酸类等杂物。4.1.4连接管子用的石棉水泥套管与接头配件所用的材料应符合本标准4.1.1~4.1.3规定的要求，除非供需双方有协议，也可用其他材料制作，但应符合有关标准规定。选用的橡胶圈的品种性能与形状规格等应符合接头型式与管道技术性能的要求。并且还要符合有关标准的规定。
4.2外观质量
在每根管子未如工的外表面上允许有深度不大于2mm的伤痕和脱皮，每处面积不得大于10cm，其总面积不大于50cm。管子内表面上允许有深度不大于2mm的脱皮，其总面积不大于25cm2，如经车削，车削部位的外表面上不允许有伤痕、脱皮和起鳞。4.3尺寸允许偏差

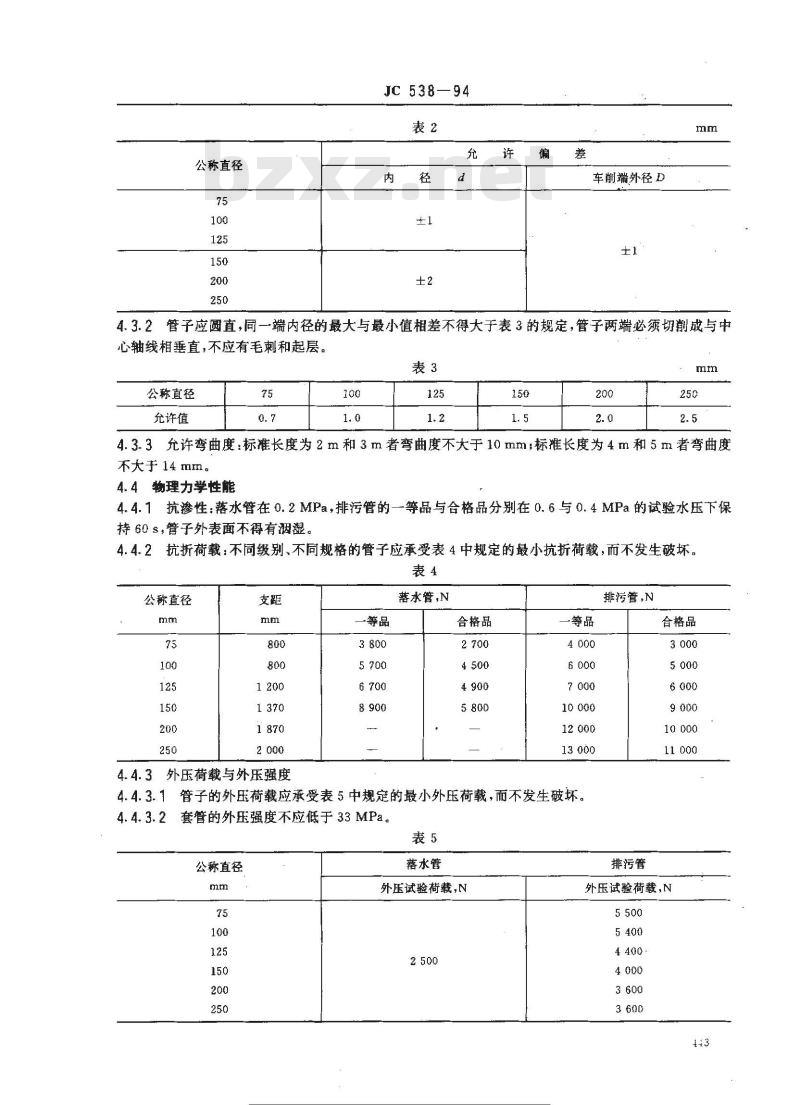

4.3.1管子长度的允许正偏差不限制，负偏差不大于标准长度的2%。每批中短管数量允许不超过10%，这种短管长度应不小于标准长度300mm，但所供应的管子总长以实数计算，宜不小于用户订货单上所规定的数量，管子内径与车削端外径允许偏差不得大于表2的规定。++2
注传慢图
。各类标注行业资料免费下载
公称直径
JC538—94
车削端外径D
4.3.2管子应圆直，同一端内径的最大与最小值相差不得大于表3的规定，管子两端必须切削成与中心轴线相垂直，不应有毛刺和起层。表3
公称直径
充许值
4.3.3允许弯曲度：标准长度为2m和3m者弯曲度不大于10mm；标准长度为4m和5m者弯曲度不大于 14 mm，
4.4物理力学性能
4.4.1抗渗性：落水管在0.2MPa，排污管的一等品与合格品分别在0.6与0.4MPa的试验水压下保持60s，管子外表面不得有烟湿。4.4.2抗折荷载：不同级别、不同规格的管子应承受表4中规定的最小抗折荷载，而不发生破坏。表4
公称直径
4.4.3外压荷载与外压强度
一等品
落水管，N
合格品
一等品
管子的外压荷载应承受表5中规定的最小外压荷载，而不发生破坏。套管的外压强度不应低于33MPa，表5
公称直径
示批要牌X
落水管
外压试验荷载，N
各米标准行业资料免费下或
排污管,N
合格品
10 000
排污管
外压试验荷载，N
JC 538—94

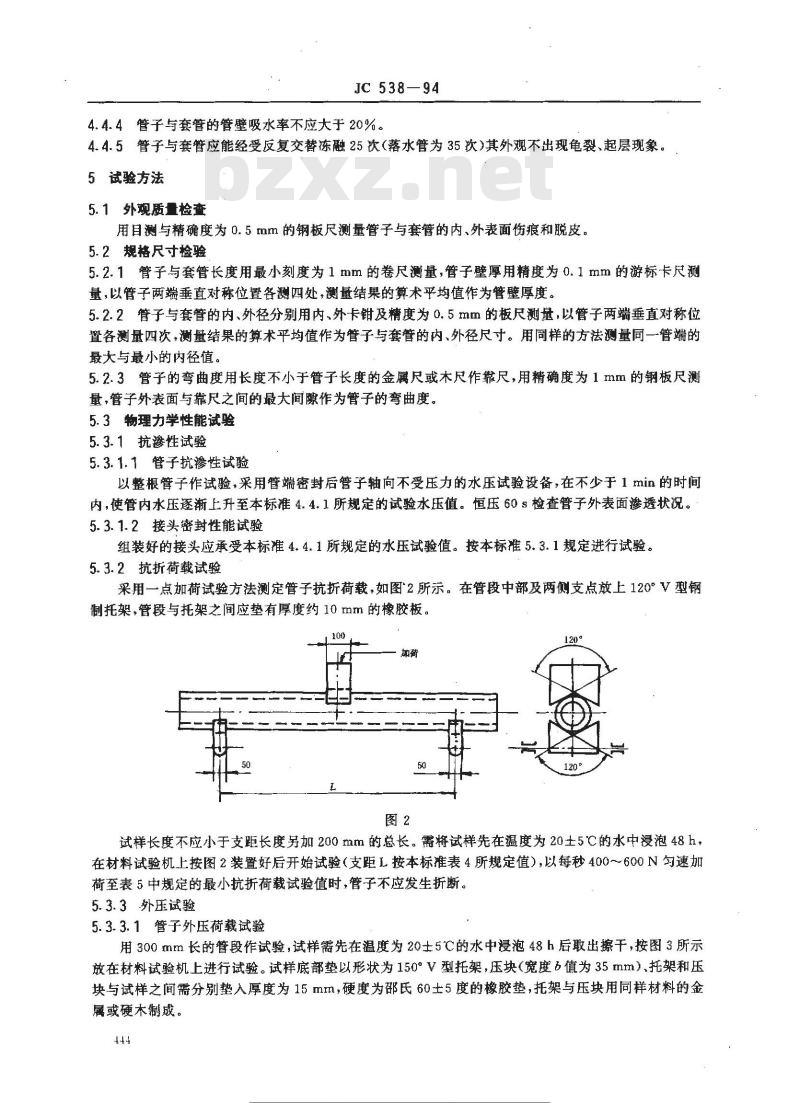

4.4.4管子与套管的管壁吸水率不应大于20%。4.4.5管子与套管应能经受反复交替冻融25次（落水管为35次）其外观不出现龟裂、起层现象。5试验方法
5.1外观质量检查
用目测与精确度为0.5 tm 的钢板尺测量管子与套管的内、外表面伤痕和脱皮。5.2规格尺寸检验
5.2.1管子与套管长度用最小刻度为1mm的卷尺测量，管子壁厚用精度为0.1mm的游标卡尺测量，以管子两端垂直对称位置各测四处，测量结果的算术平均值作为管壁厚度。5.2.2管子与套管的内、外径分别用内、外卡钳及精度为0.5mm的板尺测量，以管子两端垂直对称位置各测量四次，测量结果的算术平均值作为管子与套管的内、外径尺寸。用同样的方法测量同一管端的最大与最小的内径值。
5.2.3管子的弯曲度用长度不小于管子长度的金属尺或木尺作靠尺，用精确度为1mm的钢板尺测量，管子外表面与靠尺之间的最大间隙作为管子的弯曲度。5.3物理力学性能试验
5.3.1抗渗性试验
5.3.1.1管子抗渗性试验
以整根管子作试验，采用管端密封后管子轴向不受压力的水压试验设备，在不少于1min的时间内，使管内水压逐渐上升至本标准4.4.1所规定的试验水压值。恒压60s检查管子外表面渗透状况。5.3.1.2接头密封性能试验
组装好的接头应承受本标准4.4.1所规定的水压试验值。按本标准5.3.1规定进行试验。5.3.2抗折荷载试验
采用一点加荷试验方法测定管子抗折荷载，如图2所示。在管段中部及两侧支点放上120°V型钢制托架，管段与托架之间应垫有厚度约10mm的橡胶板。荷
试样长度不应小于支距长度另加200mm的总长。需将试样先在温度为20土5℃的水中浸泡48h，在材料试验机上按图2装置好后开始试验（支距L按本标准表4所规定值），以每秒400～600N勾速加荷至表5中规定的最小抗折荷载试验值时，管子不应发生折断。5.3.3外压试验
5.3.3.1管子外压荷载试验
用300mm长的管段作试验，试样需先在温度为20±5℃的水中浸泡48h后取出擦干，按图3所示放在材料试验机上进行试验。试样底部垫以形状为150°V型托架，压块（宽度6值为35mm）、托架和压块与试样之间需分别垫入厚度为15mm，硬度为邵氏60土5度的橡胶垫，托架与压块用同样材料的金属或硬木制成。
注传慢风
各类标注行业资料免费下载
JC 538-94

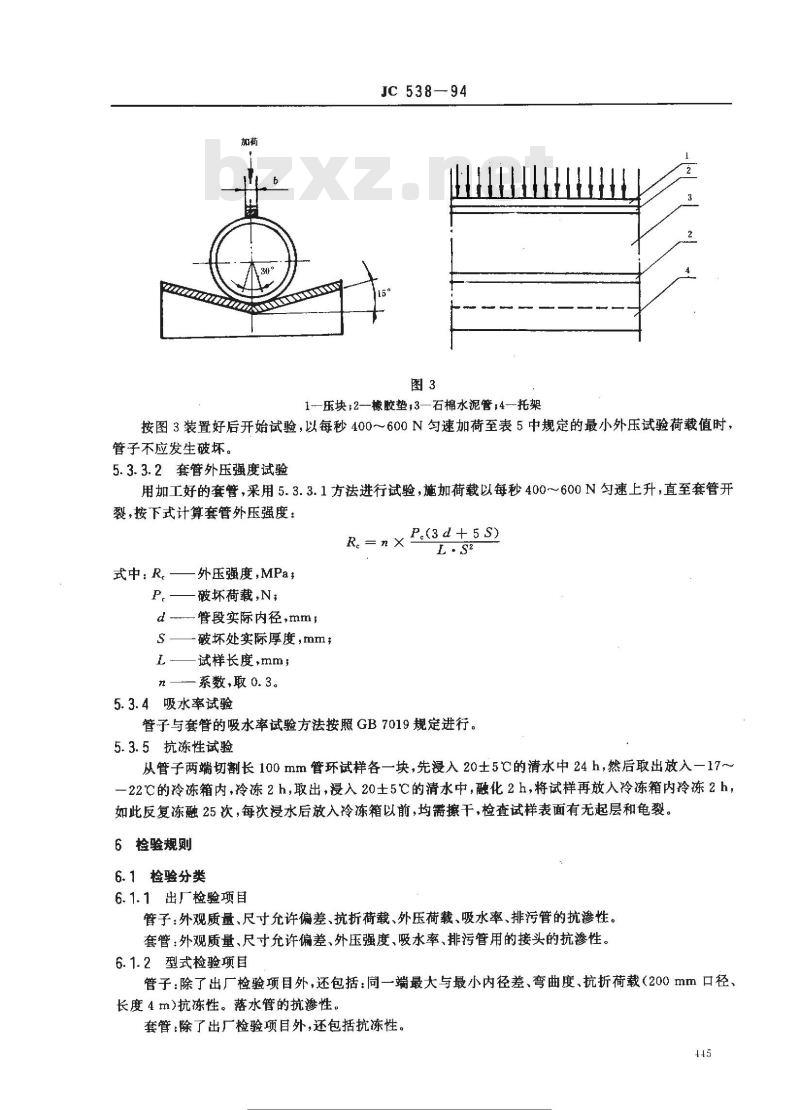

1压块：2--橡胶垫，3—石棉水泥管：4托架2
按图3装置好后开始试验，以每秒400～600N匀速加荷至表5中规定的最小外压试验荷载值时，管子不应发生破坏。
5.3.3.2套管外压强度试验
用加工好的套管，采用5.3.3.1方法进行试验，施加荷载以每秒400~600N匀速上升，直至套管开裂，按下式计算套管外压强度：式中：R。
外压强度，MPat
破坏荷载，N；
d管段实际内径,mm;
一破坏处实际厚度，mm#
试样长度，mm；
系数，取0.3。
5.3.4吸水率试验
R = n × P.(3 d+ 5 S)
管子与套管的吸水率试验方法按照GB7019规定进行。5.3.5抗冻性试验
从管子两端切割长100mm管环试样各一块，先浸入20士5℃的清水中24h，然后取出放入一17~一22℃的冷冻箱内，冷冻2h，取出，浸入20士5℃的清水中，融化2h，将试样再放人冷冻箱内冷冻2h，如此反复冻融25次，每次浸水后放入冷冻箱以前，均需擦干，检查试样表面有无起层和龟裂。6检验规则
6.1检验分类
6.1.1出厂检验项目
管子：外观质量、尺寸允许偏差、抗折荷载、外压荷载、吸水率、排污管的抗渗性。套管：外观质量、尺寸允许偏差、外压强度、吸水率、排污管用的接头的抗渗性。6.1.2型式检验项目
管子：除了出厂检验项目外，还包括：同一端最大与最小内径差、弯曲度、抗折荷载（200mm口径、长度4m)抗冻性。落水管的抗渗性。套管：除了出厂检验项目外，还包括抗冻性。++5
6.2出厂捡验
6.2.1批量
JC 538—94
同一品种、同一规格的管子或套管每400～800根（个）为一批量，验收地点在厂内进行。6.2.2取样与判定
6.2.2.1外观规格尺寸检验
每批管子或套管任意抽取5%（至少20根（件））作外观尺寸检查，不合格品允许2根（件），超过时判为不合格。
6.2.2.2抗渗性试验
从外观与规格尺寸偏差检查合格、龄期为14天的每批管子或套管中任意抽取2根（件）作水压抗渗性试验，如其中1根（件）不合格，龄期延长至28天，再取加倍数量进行复试，若仍有1根（件）不合格则全批量管子或套管降等或判为不合格。6.2.2.3抗折荷载试验
从外观与规格尺寸偏差检查合格，龄期为14天的每批管子中，任意抽取2根（件）作抗折荷载试验，如其中有1根（件）不合格，龄期延长至28天，再取加倍数量进行复试，若仍有1根（件）管子不合格时，则全批管子降等或判为不合格。6.2.2.4外压荷载与外压强度试验从外观与规格尺寸偏差检查合格，龄期为14天的每批管子或套管中，任意抽取2根（件）管子作外压荷载试验，套管作外压强度试验，如其中有1根（件）不合格，龄期延长至28天，再取加倍数量进行复试，若仍有1根（件）不合格则全批量管子或套管判为不合格。6.2.2.5吸水率试验
从外观与规格尺寸偏差检查合格、龄期为14天的每批管子或套管中，任意抽取2根（件)作吸水率试验，如其中有1根（件）不合格，龄期延长至28天，再取加倍数量进行复试，若仍有1根（件）不合格则全批管子或套管判为不合格。
6.3型式检验
6.3.1当产品有下列情况时应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a.
当产品结构、材料、工艺有较大改变时；b.
正式生产时，每年进行一次；
产品长期停产后恢复生产时或交货检验结果与上次型式检验有较大差异时：d.
国家质量监督机构提出进行型式检验时。6.3.2型式检验项目、同一端最大与最小内径差、弯曲度、抗冻性按下述规定取样与判定，其他项目按6.2.2规定进行。
6.3.2.1同一端最大与最小内径差、弯曲度检查取样数与外观、规格尺寸检查相同，并同时进行。不合格品允许2根（件），超过全批产品判为不合格。
6.3.2.2抗冻性试验
从外观与规格尺寸偏差检查合格，龄期为14天的每批管子或套管中，任意抽2根（件）作抗冻试验，如其中1根（件）不合格，龄期延长至28天，再取加倍数量进行复试，若仍有1根（件）不合格，则全批管子或套管判为不合格。
7标志与产品合格证
7.1标志
管子与套管的外表面必须用不掉色的颜料注明标志，内容应包括：生产厂名、产品名称、类别、等级、446
注传慢风s
各标注行业免费
JC 538—94
规格、生产日期、生产编号、小心轻放、严禁抛掷等内容。标志形式由生产厂自定。7.2产品合格证
发货时必须将产品合格证随同发货单寄给用户、其中载明：a.
生产厂名称及厂址；
标准编号、产品名称、等级、规格与生产日期；产品性能检验结果；
生产厂检验部门与检验人员签名盖章。8包装、运输与保管
8.1包装
管子与套管出厂前必须妥善捆扎，但不要遮住标志、每根管子捆扎不应少于三个部位，管子两端应严加保护。也可采用集装箱方式。8.2运输
用各种运输工具运管子和套管时，必须设法使管子和套管固定，在运输过程中，减少震动、防止碰撞，装卸时严禁抛掷。
8.3保管
管子或套管的堆放场地必须坚实平坦，不同级别、不同规格的管子或套管应分级别堆放，堆放时最下一层的管子应固定好以防塌落，堆放高度不应超过1.5 m。附加说明：
本标准由国家建筑材料工业局苏州混凝土水泥制品研究院负责起草。由华新水泥厂、青岛第二石棉制品厂、吴桥县石棉水泥管厂、成都石棉水泥管厂参加起草。本标准主要起草人叶启汉、张明勇、江锦秀。本标准委托国家建筑材料工业局苏州混凝土水泥制品研究院负责解释。447
