【建筑材料行业标准(JC)】 平移式砂锯机技术条件

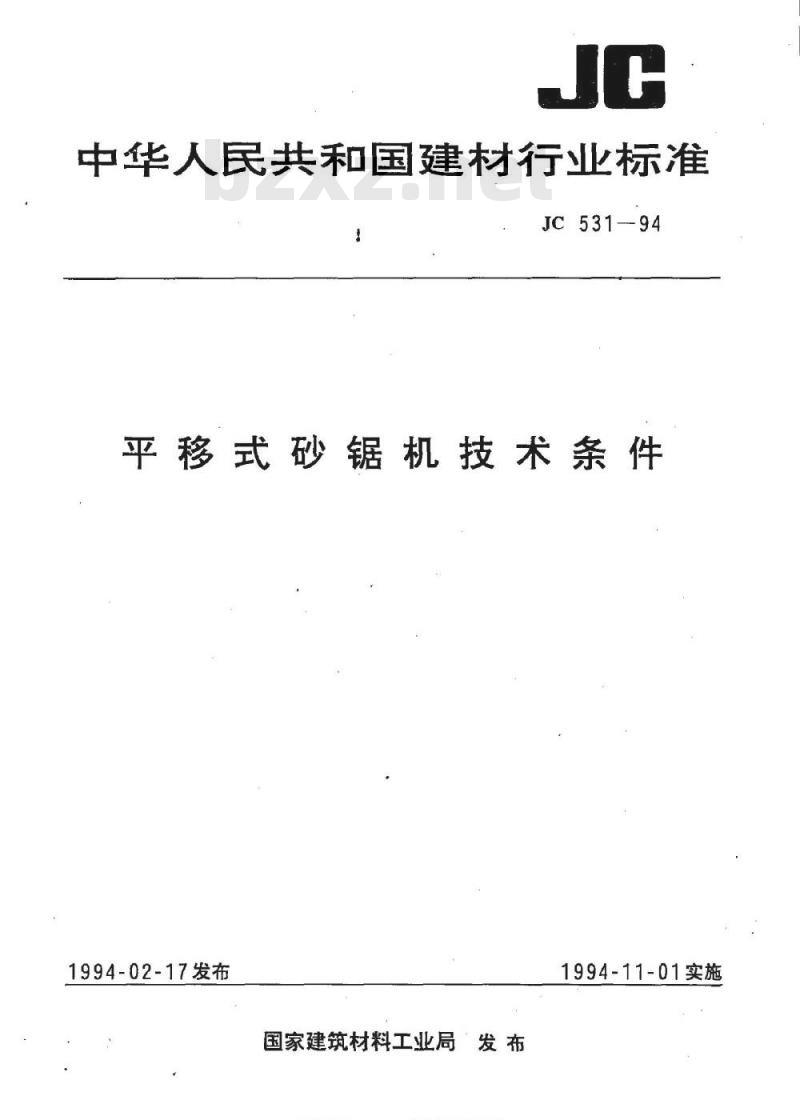

中华人民共和国建材行业标准
JC531-94
平移式砂锯机技术条件
1994-02-17发布
国家建筑材料工业局发布
标准授控网k.bzg口oi.com各类标准行业资科免费下载1994-11-01实施

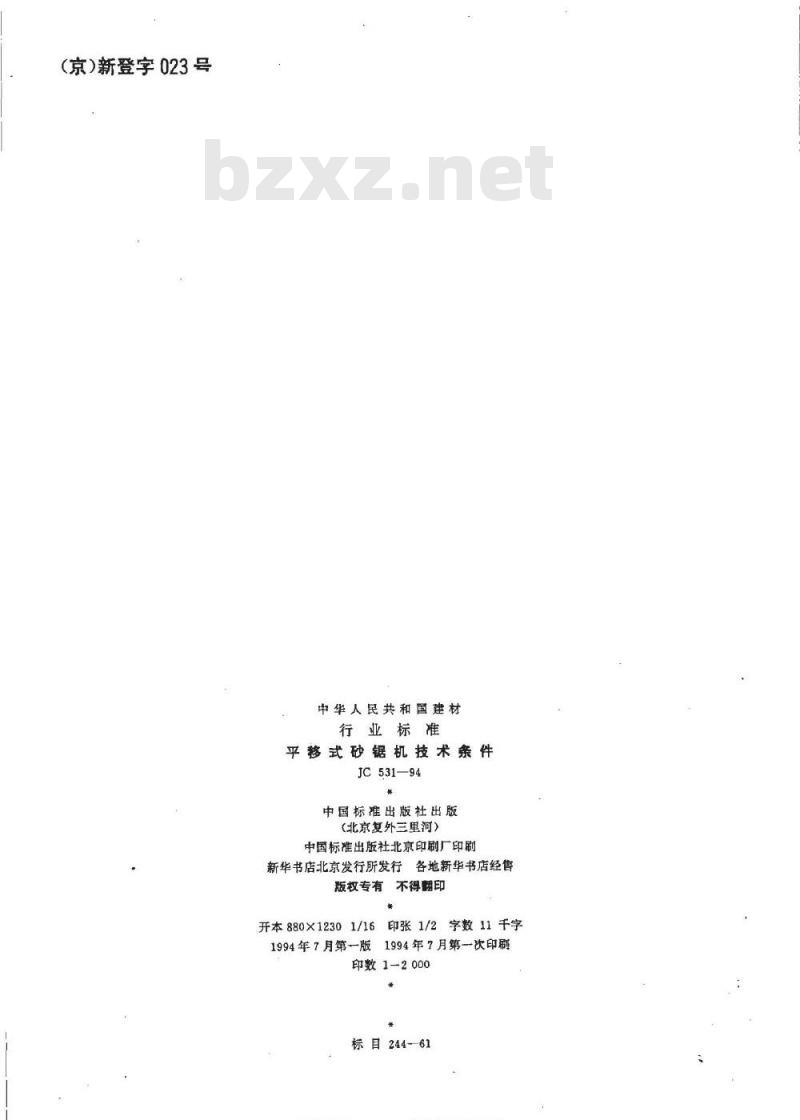

（京）新登字023号
中华人民共和国建材
行业标准
平移式砂锯机技术条件
JC531—94
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数11千字1994年7月第一版1994年7月第一次印刷印数1-2000
标目244--61

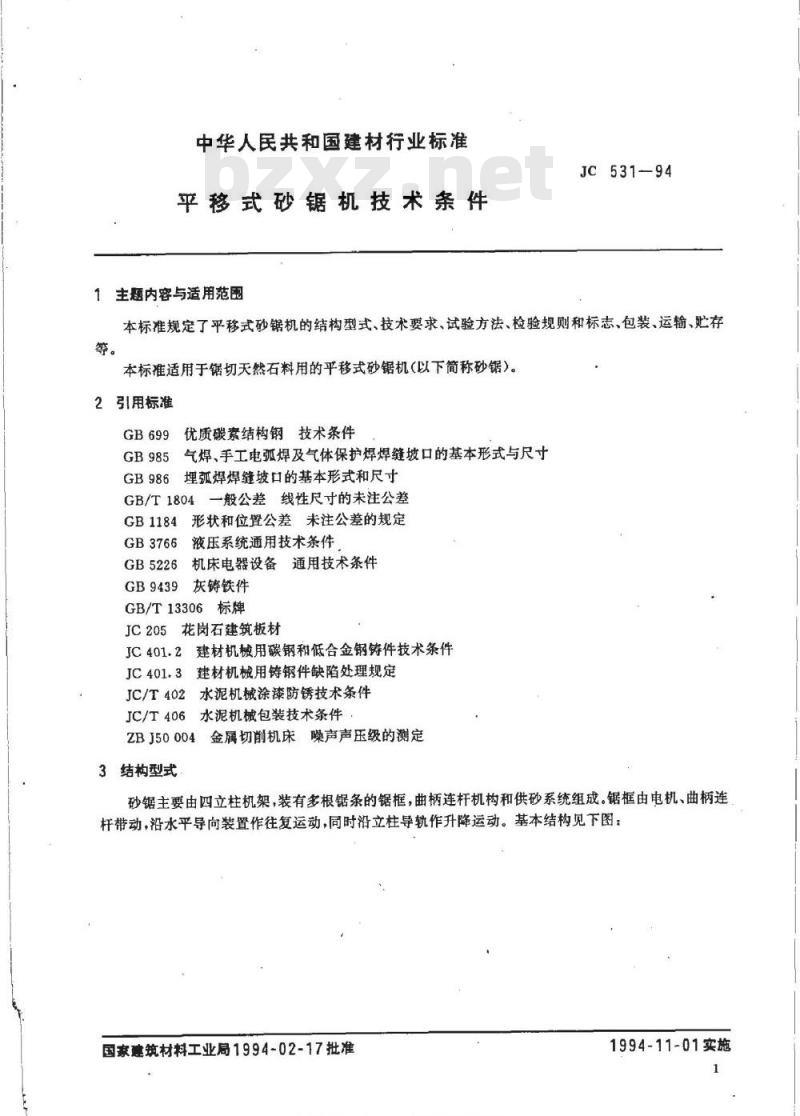

标准授控网bz口.com各类标准行业资科免费下载中华人民共和国建材行业标准
平移式砂锯机技术条件
1主题内容与适用范围
JC531-94
本标准规定了平移式砂锯机的结构型式、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准适用于锯切天然石料用的平移式砂锯机(以下简称砂锯）。2引用标准
GB699优质碳素结构钢技术条件
GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋孤焊焊缝坡口的基本形式和尺寸GB/T1804一般公差线性尺寸的未注公差GB1184形状和位置公差未注公差的规定GB3766液压系统通用技术条件
GB5226机床电器设备通用技术条件GB9439灰铸铁件
GB/T13306标牌
JC205花岗石建筑板材
JC401.2建材机械用碳钢和低合金钢铸件技术条件JC401.3
建材机械用铸钢件缺陷处理规定水泥机械涂漆防锈技术条件
JC/T402天
JC/T406水泥机械包装技术条件
ZBJ50004金属切削机床噪声声压级的测定3结构型式

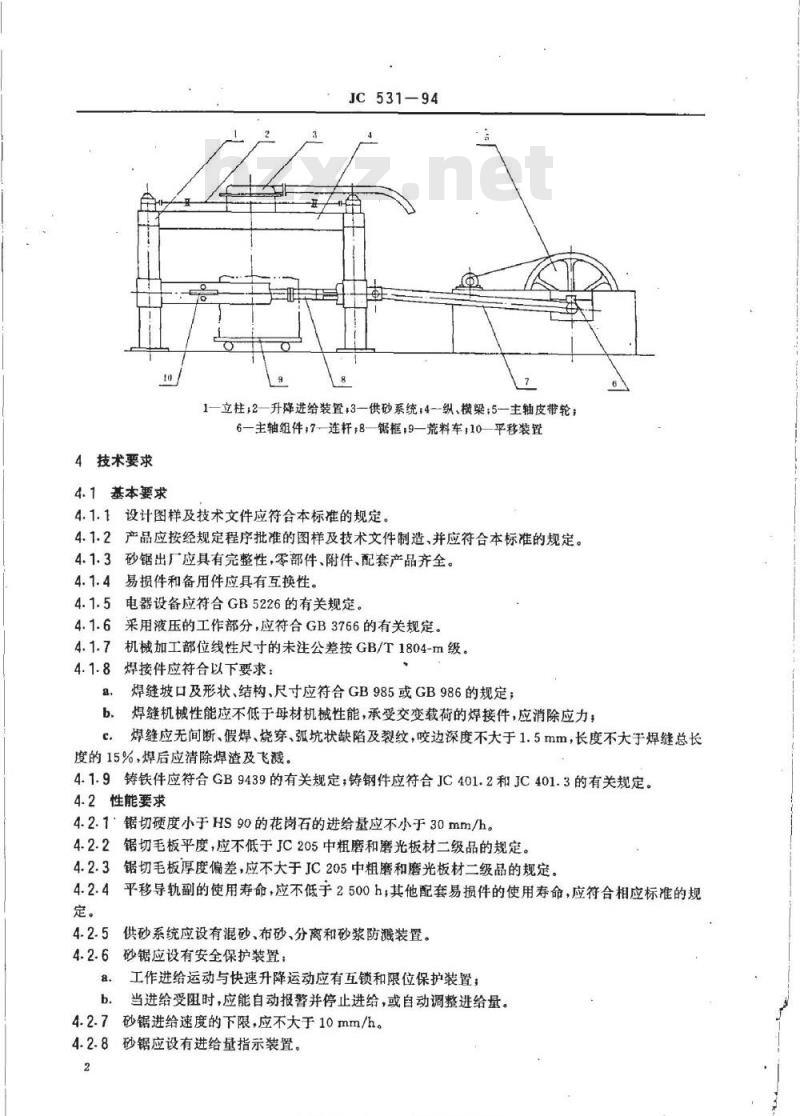

砂锯主要由四立柱机架，装有多根锯条的锯框，曲柄连杆机构和供砂系统组成。锯框由电机、曲柄连杆带动，沿水平导向装置作往复运动，同时沿立柱导轨作升降运动。基本结构见下图：国家建筑材料工业局1994-02-17批准标准捷网.wmw.bsaono.com1994-11-01实施
4技术要求
4.1基本要求
JC531-94
1-立柱；2—升降进给装置3—供砂系统：4-纵、横梁：5一主轴皮带轮；6—主轴组件：7-连杆：8锯框；9—荒料车，10—平移装置4.1.1设计图样及技术文件应符合本标准的规定、4.1.2产品应按经规定程序批准的图样及技术文件制造、并应符合本标准的规定。4.1.3砂锯出厂应具有完整性，零部件、附件、配套产品齐全。4.1.4易损件和备用件应具有互换性。4.1.5电器设备应符合GB5226的有关规定。4.1.6
采用液压的工作部分，应符合GB3766的有关规定。4.1.7
机械加工部位线性尺寸的未注公差按GB/T1804-m级。4.1.8焊接件应符合以下要求：
焊缝坡口及形状、结构、尺寸应符合GB985或GB986的规定；焊缝机械性能应不低于母材机械性能，承受交变载荷的焊接件，应消除应力；焊缝应无间断、假焊、烧穿、弧坑状缺陷及裂纹，咬边深度不大于1.5mm，长度不大于焊缝总长度的15%，焊后应清除焊渣及飞溅。4.1.9铸铁件应符合GB9439的有关规定；铸钢件应符合JC401.2和JC401.3的有关规定。4.2性能要求
4.2.1：锯切硬度小于HS90的花岗石的进给基应不小于30mm/h。锯切毛板平度，应不低于JC205中粗磨和磨光板材二级品的规定。4.2.2
4.2.3锯切毛板厚度偏差，应不大于JC205中粗磨和磨光板材二级品的规定4.2.4平移导轨副的使用寿命，应不低于2500h，其他配套易损件的使用寿命，应符合相应标准的规定。
供砂系统应设有混砂、布砂、分离和砂浆防溅装置。4.2.6砂锯应设有安全保护装置；a.
工作进给运动与快速升降运动应有互锁和限位保护装置；当进给受阻时，应能自动报警并停止进给，或自动调整进给量。4.2.7
砂锯进给速度的下限，应不大于10mm/h。4.2.8砂锯应设有进给量指示装置。2
标准挖捷网wm.bsaoso.com各美标准行业资料免费下装4.3主要零部件要求
4.3.1立柱
JC531—94
4.3.1.1导轨各导向面的直线度公差为GB1184中的8级，相对应的两导轨面的平行度公差为9级。4.3.1.2拖板、镶条与导轨的配合间隙，在全行程范围内，应在0.05~0.50mm之间，并应运动灵活。4.3.1.3安装横梁和纵梁的配合面应与导轨对应面平行，平行度公差为GB1184中的9级。4.3.2机架横梁和纵梁
4.3.2.1两横梁和两纵梁应分别等长，误差不大于2mm。4.3.2.2横梁和纵梁两端面对水平装配面或纵向水平中心剖面应垂直，垂直度公差为GB1184中的9级。
4.3.3锯框
4.3.3.1安装锯条的两端面应相互平行，平行度公差为GB1184中的11级。4.3.3.2锯框内档对角线长度之差应不大于3mm。4.3.3.3各平移导轨装配面应相互平行，平行度公差为GB1184中的8级。4.3.3.4两V型导轨的中心面应在同一平面内，其平面度公差为GB1184中的8级。4.3.3.5V型导轨中心线应与锯纵向中心线平行，平行度公差为1.5mm。4.3.4连杆
4.3.4.1两孔端面应与杆体纵向铅垂对称面平行，平行度公差为GB1184中的9级。4.3.4.2两轴承孔轴线应与杆体纵向铅垂对称面垂直，其垂直度公差：与锯框连接端为GB1184中的9级，与曲柄连接端为12级。
4.3.4.3轴承孔的尺寸精度应不低于IT7；表面粗糙度数值R.不大于3.2μm。4.3.5主轴组件
4.3.5.1主轴及曲柄销材料应不低于GB699中有关45号钢的有关规定，调质硬度不低于HB217。4.3.5.2曲柄销与曲柄装配端的锥度应不大于1：100。4.3.5.3锥度配合部位接触面积应不少于70%。4.3.5.4曲柄销轴线应与主轴轴线平行，平行度公差为GB1184中的9级。4.3.6主轴皮带轮
基准端面对孔轴线的垂直度公差为GB1184中的.8级。4.4外观质量要求
4.4.1表面应平滑、整洁。
4.4.2涂漆防锈应符合JC/T402的有关规定。4.5整机安装要求
4.5.1机架两对应边线应分别等长，其差值应不大于2mm，两对角线长度之差应不大于3mm。4.5.2四立柱导轨对水平面应垂直，垂直度公差为0.20/1000。4.5.3左右两组立柱导轨外侧面应在同一平面内，平面度公差为0.8mm。4.5.4
锯框横向应调整水平，误差应不大于0.20/1000。4.5.5平移导轨副接触面积，线接触时应不小于60%：面接触时每25mm*×25mm应不少于3点。4.5.6主轴应调整水平，误差应不大于0.20/1000。4.5.7连杆纵向中心线对锯框纵向中心线应平行，平行度公差为3mm；主轴皮带轮基准端面对连杆纵向中心线应平行，平行度公差为1.5mm。4.6空运转要求
4.6.1电器动作正确、可靠、指示无误。4.6.2运行平稳、无故障和异常音响。4.6.3锯框升降限位可靠。
标准捷捷网m.bzsopo.com各类标准行业资料免费下较JC531-94
4.6.4滚动轴承温升不大于40℃，平移导轨温升不大于30℃。4.6.5噪声声压级不大于90dB(A)。4.7负载运转要求
4.7.1符合4.6.1~4.6.4的规定。4.7.2供砂系统工作正常。
4.7.3锯条张紧装置性能稳定可靠。4.7.4荒料车锁紧、牢固。
安全保护装置灵敏、可靠。
性能应符合4.2条的规定。
5试验方法
5.1对4.3.1.1和4.3.1.3的检验：以导轨为基准调整水平，用合象水乎仪和框式水平仪测量。5.2对4.3.2.2的检验：以水平装配面或纵向水平中心剖面为基准，在平板上找正，用直角尺和塞尺测。bzxz.net
5.3对4.3.3.1和4.3.3.2的检验：均用同一只钢卷尺比较测量。测量对角线时可在夹角处贴靠420mm左右的圆棒。
5.4对4.3.3.3的检验：以档板上平面为基准将锯框调整水平，用框式水平仪在四个平移导轨配合面上测量，取其最大相对差值。
5.5对4.3.3.4和4.3.3.5的检验：用尼龙丝贴靠基准面，用塞尺测量检验直线度，用同一只钢卷尺测量尼龙丝与锯框纵向中心线在两端点的距离差值，检验平行度。5.6对4.3.4.1和4.3.4.2的检验：以连杆体纵向铅垂中心剖面为基准，在平板上找正，用百分表检测平行度；用直角尺和塞尺检测垂直度。5.7对4.3.5.4的检验：将主轴置于平板和V型架上，找正主轴轴线，旋转主轴，在对称四个位置用百分表测量曲柄销素线两端，取其读数差的半值。5.8对4.5.2的检验：用框式水平仪在内测一条导轨约1.5m高度处测量。5.9对4.5.3的检验：用尼龙丝贴靠，在两立柱外侧槽口面上各垫一只等径钢丝，用塞尺测量四槽口与尼龙丝距离，取最大差值。
5.10对4.5.6的检验：用框式水平仪在皮带轮基准端面上测量。5.11对4.5.7的检验：延长锯框中心线至连杆远端，测量锯框中心线与连杆中心线在两端的距离差值，和连杆中心线与皮带轮外缘端面的距离差值。5.12空运转试验
5.12.1试验条件
安装调整合格，各部连结牢固、可靠，并装全锯条a.
电器动作正确、可靠，
各润滑点润滑良好。
5.12.2试验方法
开机连续运转不少于1h，检验：运行过程应符合4.6.1~4.6.3的规定；a.
噪声检验按ZBJ50004的规定进行；b.
用数字显示温度计测量，应符合4.6.4的规定。c.
5.13负载运转试验
试验条件
空运转试验合格：
标准技换网.bzsoo.com各类标准行业资料先费下较JC531--94
b.锯条材料应符合GB699中65Mn的规定，宽度为180mm，厚度为6mm，每根锯条初始张力为80~130kN；
c.锯条安装应与运动方向平行。贴靠平尺用百分表测量水平方向误差不大于0.15mm，垂直方向误差不大于0.10mm
d.石料安置牢固，荒料车锁紧可靠；e.
钢砂最大粒度不大于1.4mm，硬度不低于HRC62，且具有良好的韧性和棱角，钢砂配比及洒砂量应适应石材性能要求。
5.13.2试验方法
荒料车未进入前，先行对4.7.2进行独立运转试验；a.
b。负载运转前，先将锯框垫起，并使进给机构工作，且锯框不能随其下降，以对4.7.5进行检验，初始进给量不大于10mm/h。待锯条全部埋入石料后，逐步达到正常进给量（不小于C.
30mm/h），
达到正常进给量后，连续观察1h，进给量指示稳定不小于4.2.1的规定；锯切后的毛板按d.
JC205的有关规定检验应符合4.2.2～4.2.3的规定。6检验规则
6.1出厂检验
6.1.1每台砂锯必须经制造厂检验部门按本标准4.1条和4.3~~4.4条及第7章规定的各项内容检验合格，并签发合格证明书后，方可出厂。6.1.2砂锯为部件组装出厂，本标准4.5～4.7条（除4.6.5条外）的规定，由负责安装的单位在现场检验，并应作好检测记录，存入设备档案。6.2型式检验
6.2.1型式检验应检验本标准的全部项目。下列情况之一，必须进行型式检验：产品试制时：
重要结构、采用材料、制造工艺有较大变化，可能影响性能时；停产两年以上，恢复生产时；
d。，正常生产满30台时。
6.2.2型式检验的样机应在生产批中随机抽取一台。6.3判定规则
每台砂锯均应符合本标准的规定。运转试验过程中因故障停机，故障排除后可重新试验，重新试验达到规定要求，仍定为合格，否则应判为不合格。
7标志、包装、运输、贮存
7.1每台锯机的标牌应在明显位置固定，规格应符合GB/T13306的规定，内容应包括：产品名称及型号规格：
执行标准代号，
主要技术参数；
生产厂名称；
e.生产日期及出厂编号。
：7.2包装应符合JC/T406中第4~8章的有关规定。主传动、连杆、立柱、横梁和纵梁、平移轨架、锯框、荒料车、钢轨等大型零部件，采用裸体包装方式；其他零件及配套产品采用箱装方式。产品出口的包装型式按协议执行。标准揽技网ma.baaop.com各类标准行业资料免费下线JC531-94
7.3运输、贮存应注意防雨、防锈和变形。贮存期超过一年，应重新涂防锈油附加说明：
本标准由国家建材局建材机械标准化技术委员会提出并归口。本标准由济南建材设备厂和中国人民解放军7814工厂负责起草。本标准起草人周兆璨、张嗣民、未玉森、耿振华。标准摄摄网m.bzsomo
con美标准行业资料免费下
版权专有不得翻印
书号：155066·2-9289
标目244-61
